拉达车用四输出点火线圈结构设计

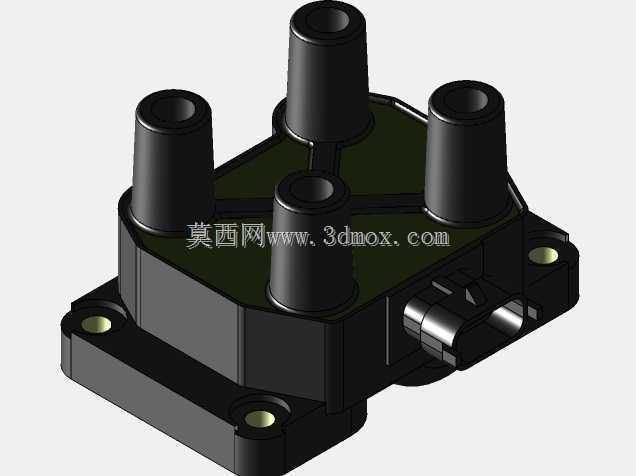

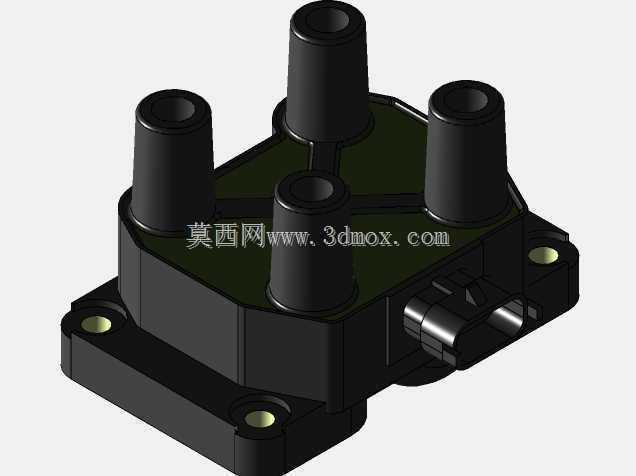

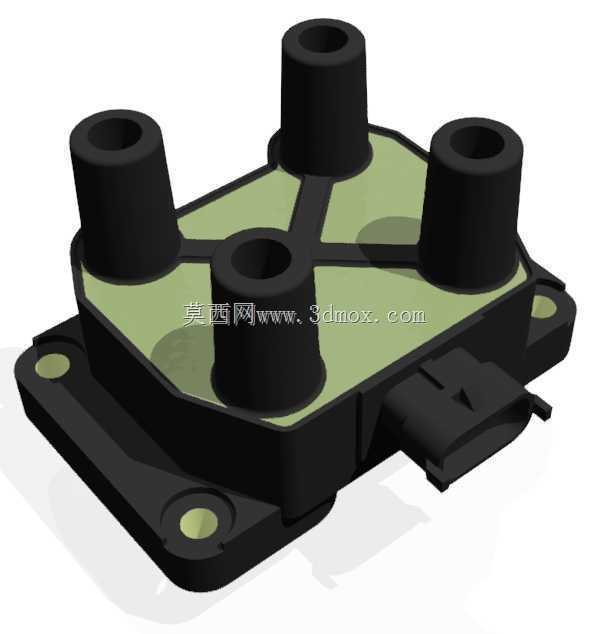

　　这款点火线圈是适配拉达车型汽油发动机的点火系统核心部件，在整车动力系统中承担着将低压电能转换为高压脉冲、驱动火花塞点燃气缸内混合气的关键作用，直接决定发动机的点火稳定性、燃烧效率与怠速平顺性，是汽油发动机点火回路中不可替代的升压执行部件。从结构设计来看，整体采用一体化封装的矩形基座布局，四个高压输出塔呈非对称式分布在基座上表面，对应四缸发动机的点火顺序排布，输出塔采用高绝缘性能的黑色工程塑料材质，内壁做了防滑与密封结构设计，能够与高压阻尼线紧密插接，避免高压跳火、漏电等故障出现。基座上表面的浅绿色区域为高压灌封层，采用耐温耐高压的环氧树脂材料灌封成型，内部包裹着初级绕组、次级绕组与铁芯组件，灌封层表面做了加强筋式的导流凸起，

　　既可以强化结构强度，也能在长期高温震动工况下避免灌封层开裂，提升部件的使用寿命。基座底部延伸出带安装孔的固定支耳，三个安装孔位内嵌金属衬套，安装时通过螺栓将线圈固定在发动机缸盖附近的安装支架上，安装孔位的位置度公差控制在±0.1mm范围内，能够保证装车时的定位精度，避免长期震动导致的固定螺栓松动。侧部伸出的插接件为低压供电与信号接插口，接口做了防呆卡扣设计，能够与整车线束端的插头快速对位插接，避免插反导致的电路故障，接口内部的插针采用镀锡铜材质，接触电阻低，耐氧化性能好，能够在-40℃到120℃的工作温度区间内保持稳定的信号传输。在实际装车应用场景中，这类点火线圈直接安装在发动机舱内，需要长期承受发动机运转带来的高频震动、

　　高低温交变以及油气侵蚀，因此在结构设计阶段就充分考虑了环境适应性：外壳材料选用玻纤增强的PA66材质，抗冲击性能强，耐油耐老化；内部绕组采用分层绕制工艺，初级绕组采用较粗的漆包线绕制在铁芯外侧，次级绕组采用细漆包线分层密绕，层间垫入绝缘聚酯薄膜，避免层间击穿；铁芯采用高导磁率的硅钢片叠压而成，能够有效提升磁电转换效率，降低能量损耗，保证每个输出塔都能输出足够的点火能量，满足发动机不同转速、不同负荷下的点火需求。从安装边界来看，整体外形轮廓没有多余的外凸结构，四个高压输出塔的高度一致，接插口的朝向与安装支耳的位置完全匹配拉达车型发动机舱的预留安装空间，不需要额外改动支架或者线束就能直接替换装车，适配性强。在建模过程中，

　　需要重点把控高压输出塔的内孔尺寸与插接深度，保证与高压缸线的配合过盈量在合理区间，过松容易出现接触不良、高压漏电，过紧则会导致装配困难甚至损坏输出塔；同时要注意安装支耳的平面度要求，保证安装后线圈与支架贴合紧密，避免出现安装应力导致的外壳开裂；接插口的卡扣尺寸与插针位置需要严格按照整车接插件的标准尺寸建模，保证插接后的锁止力度符合要求，避免车辆行驶过程中插头松脱导致的缺缸故障。这类无分电器式的双点火线圈，相比传统带分电器的点火结构，减少了分火头、分电器盖等机械磨损部件，点火正时精度更高，维护成本更低，能够更好地适配电喷发动机的点火控制逻辑，在小排量乘用车汽油发动机上有着广泛的应用。
