汽车前制动系统完整结构设计

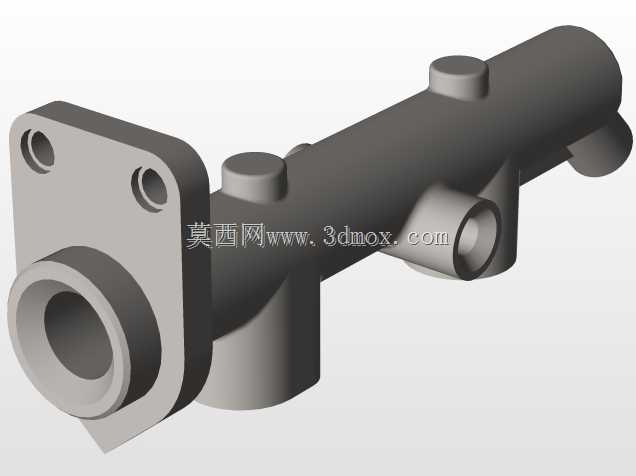

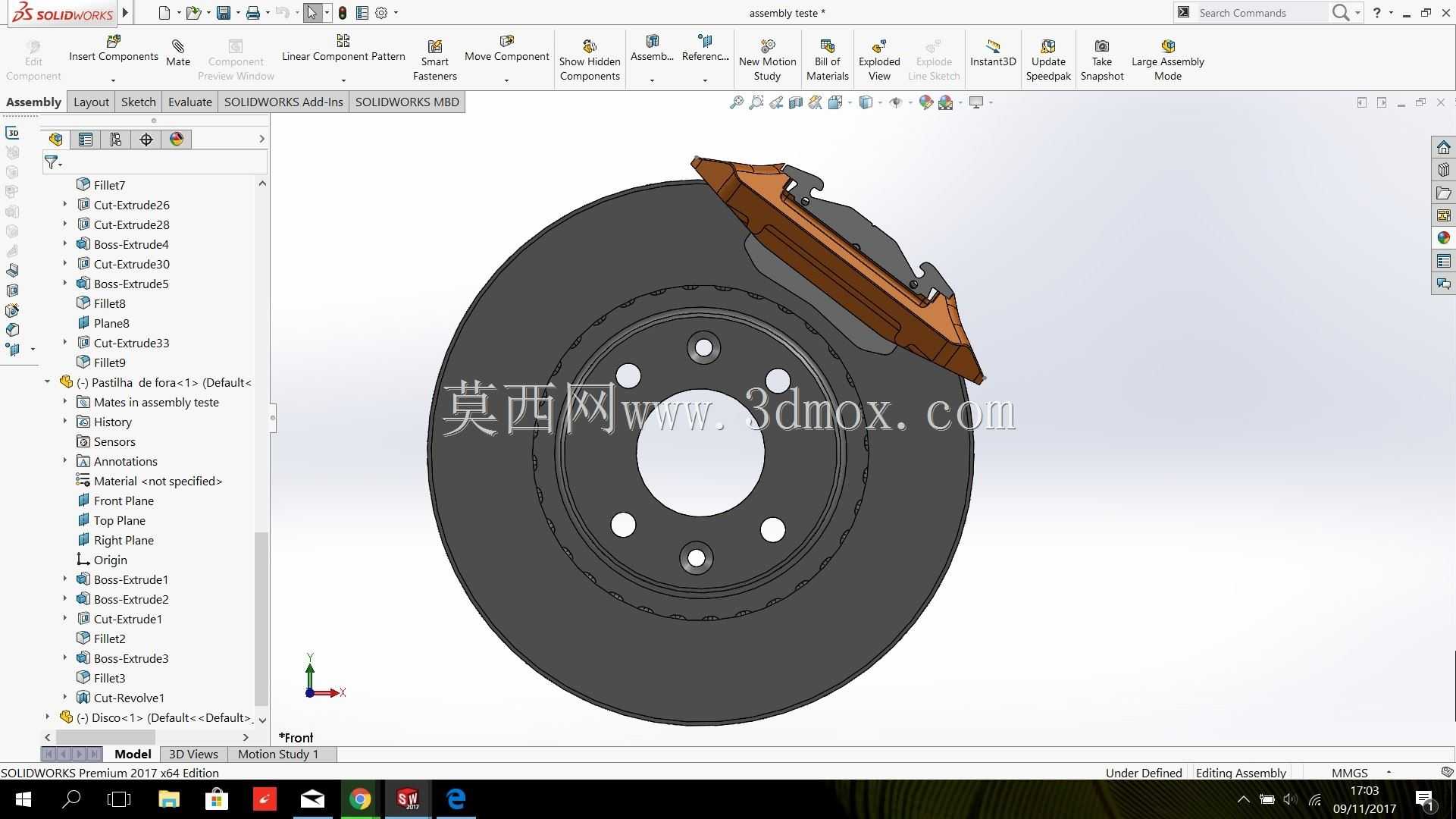

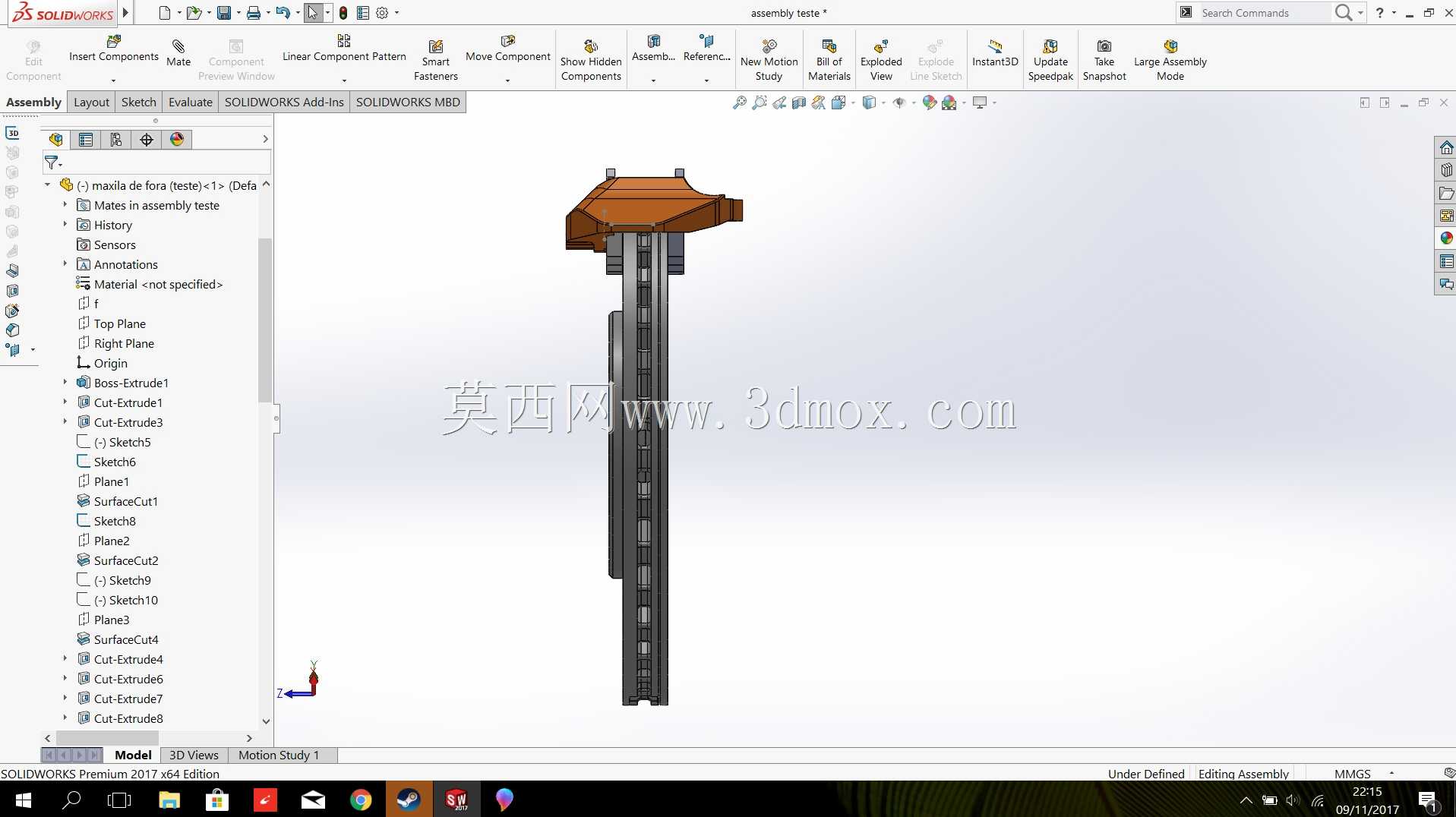

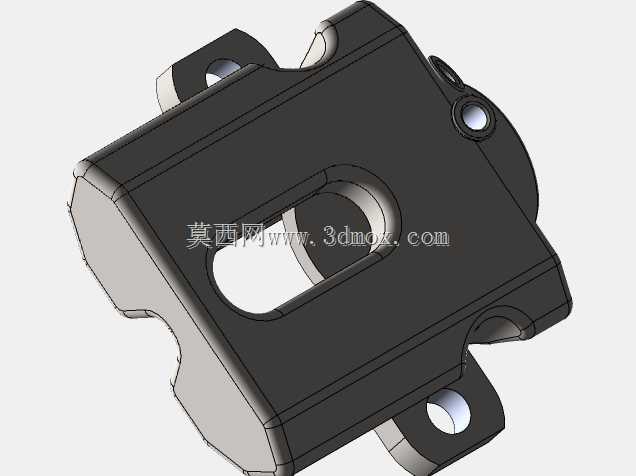

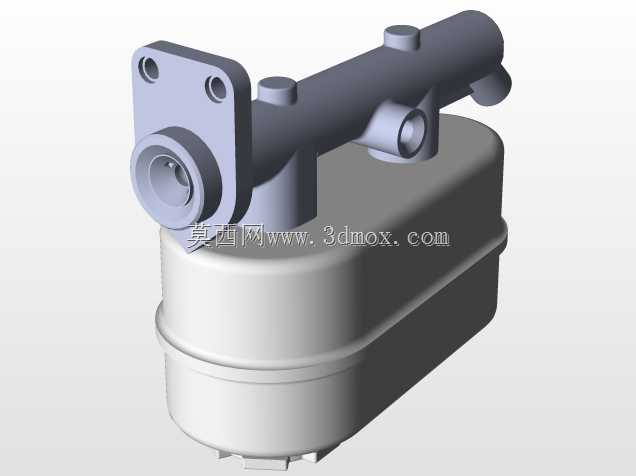

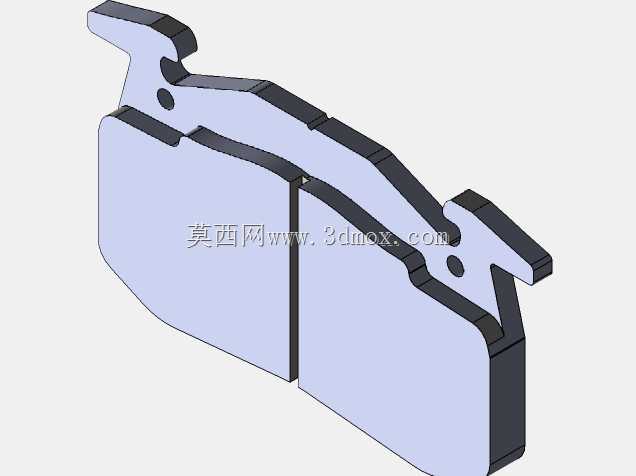

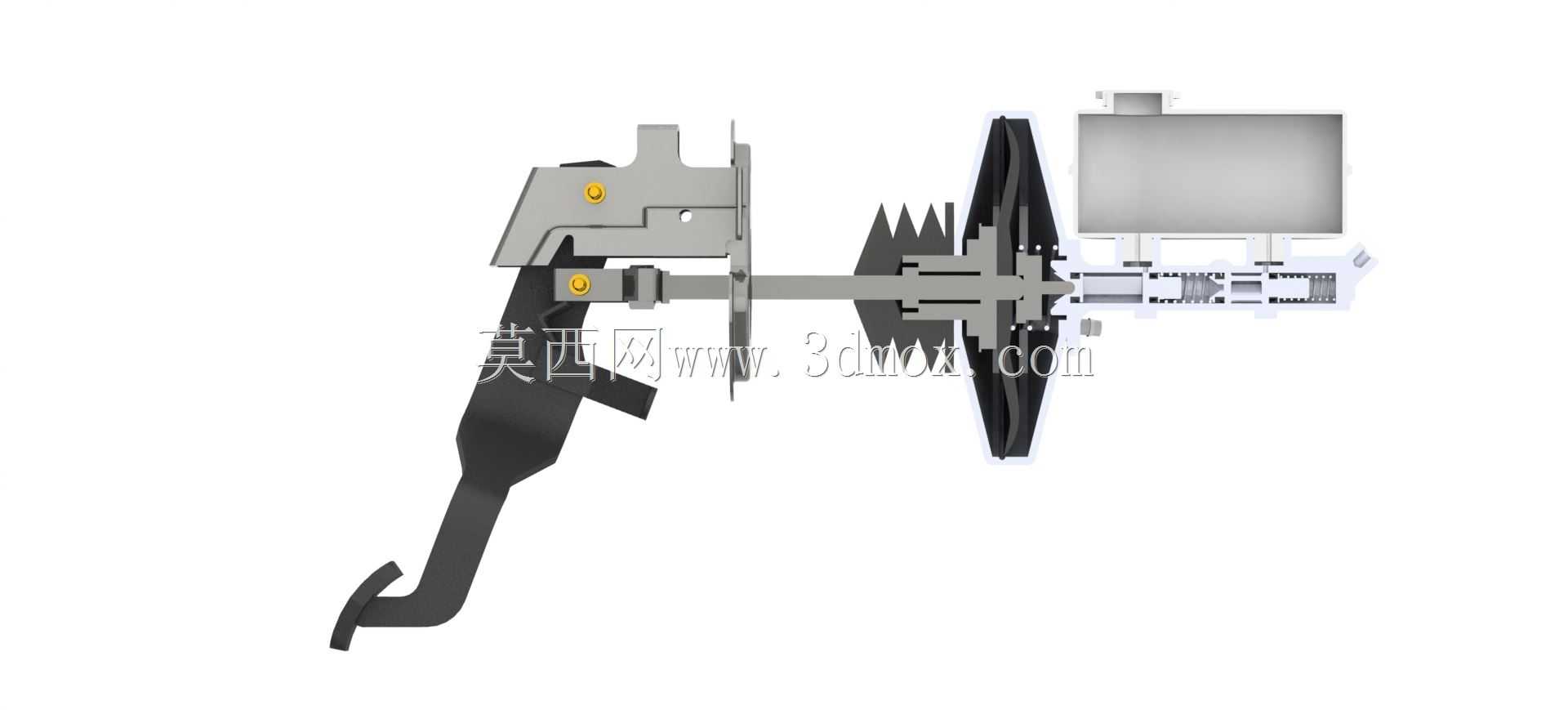

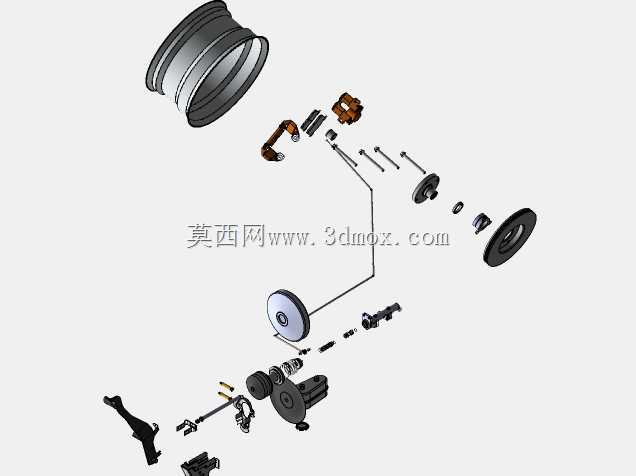

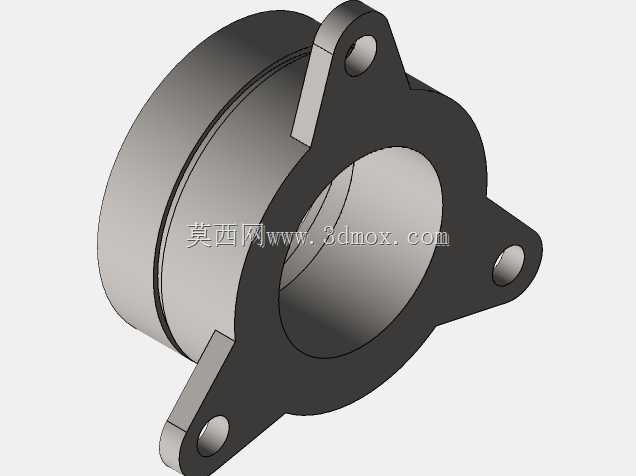

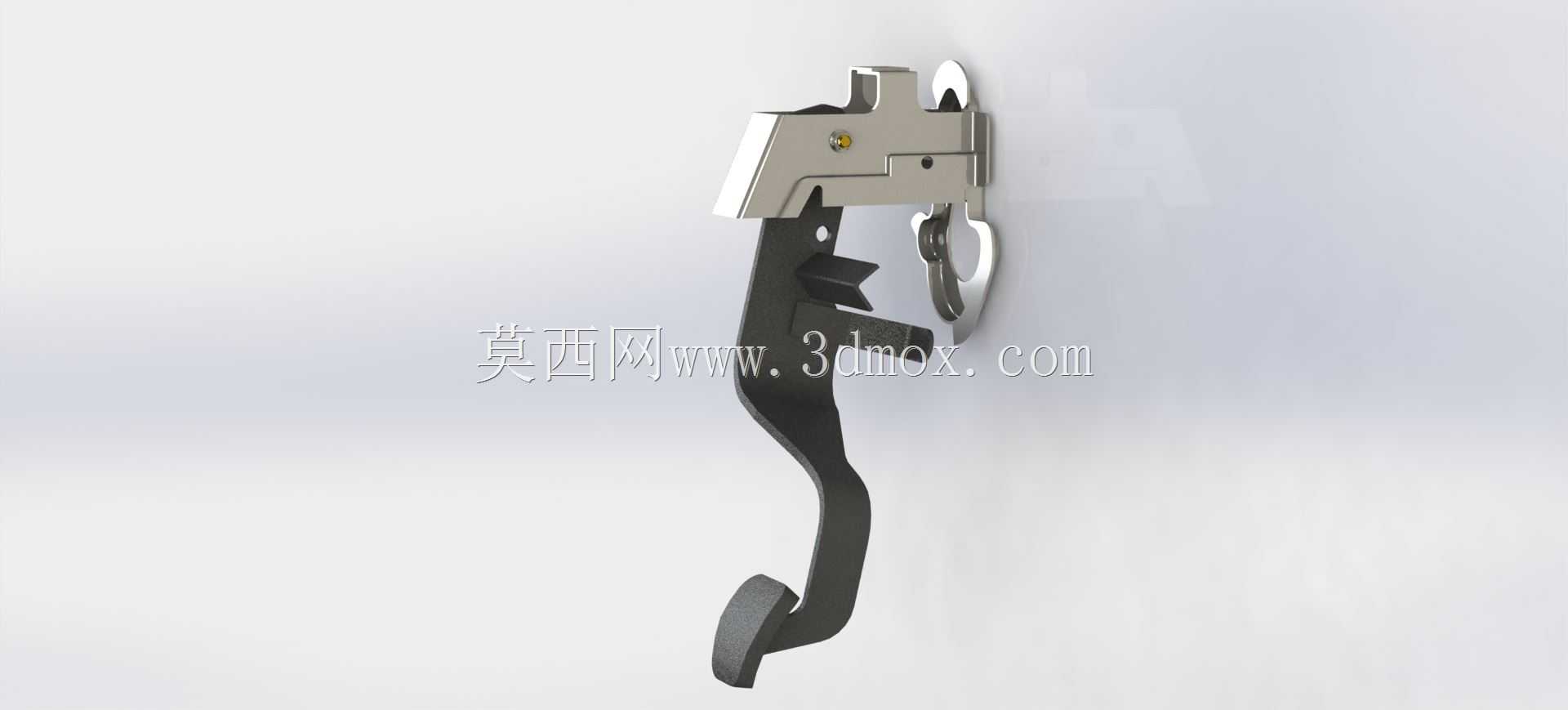

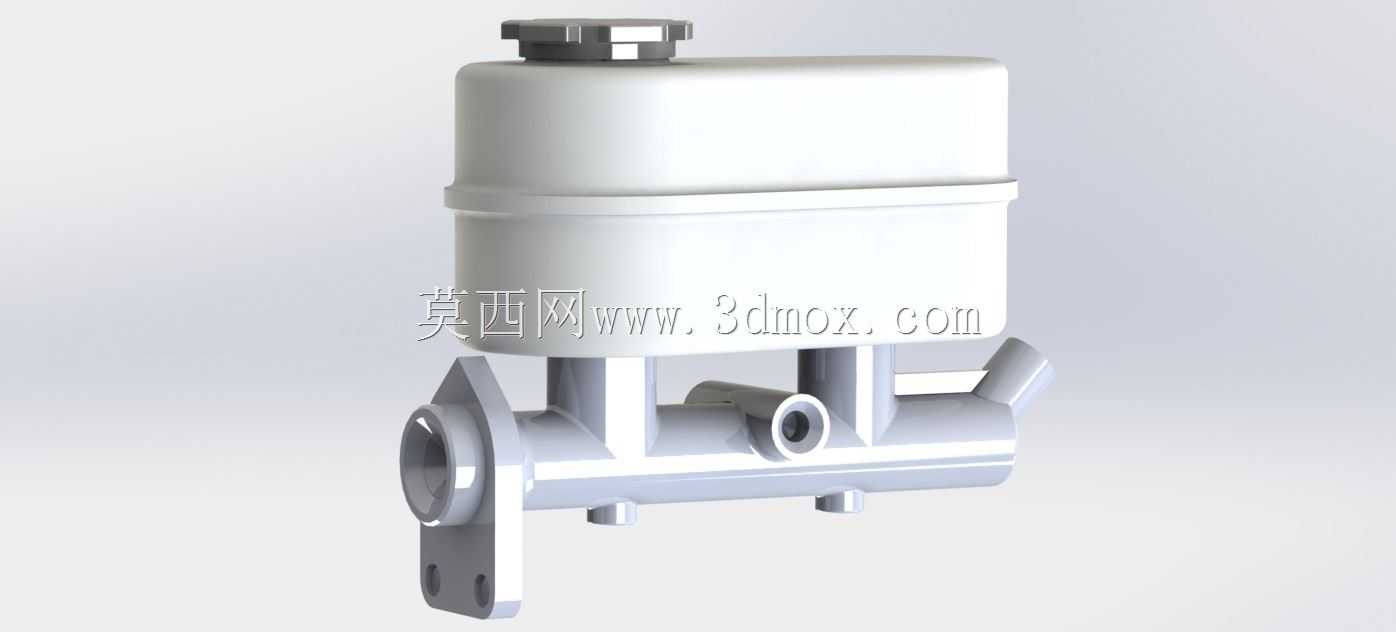

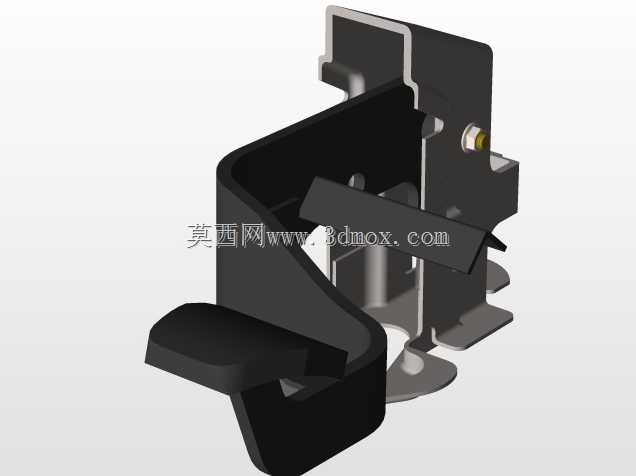

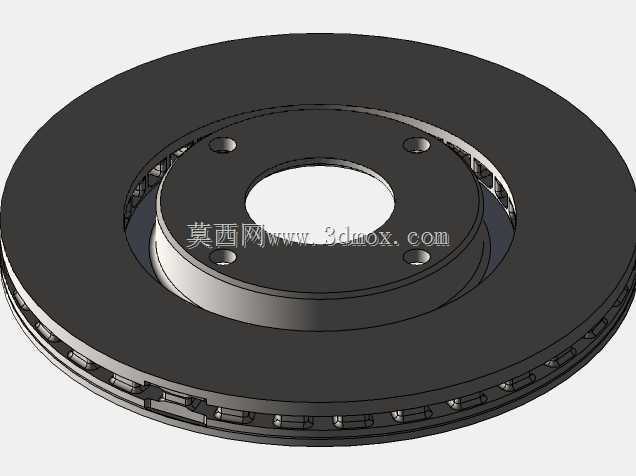

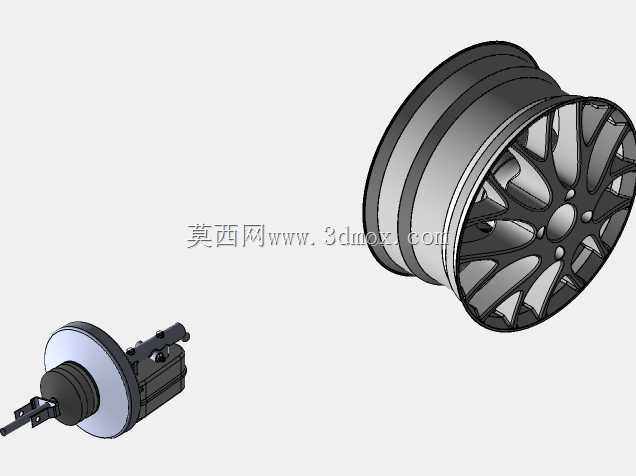

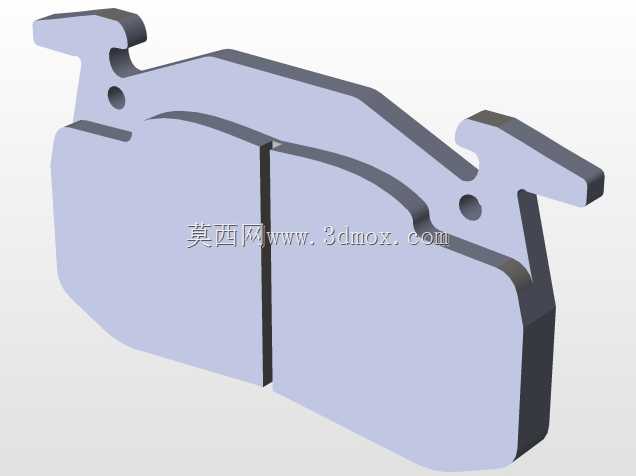

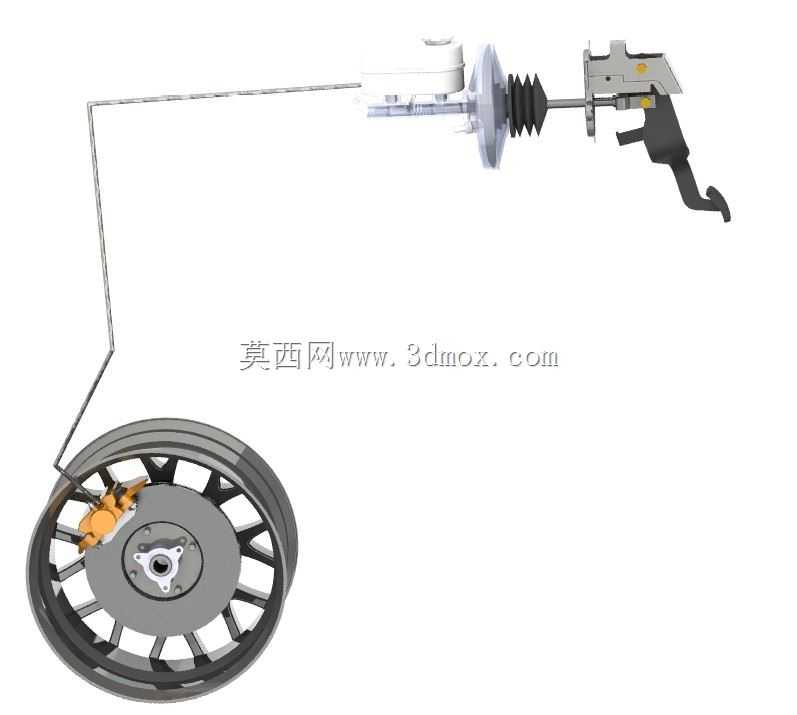

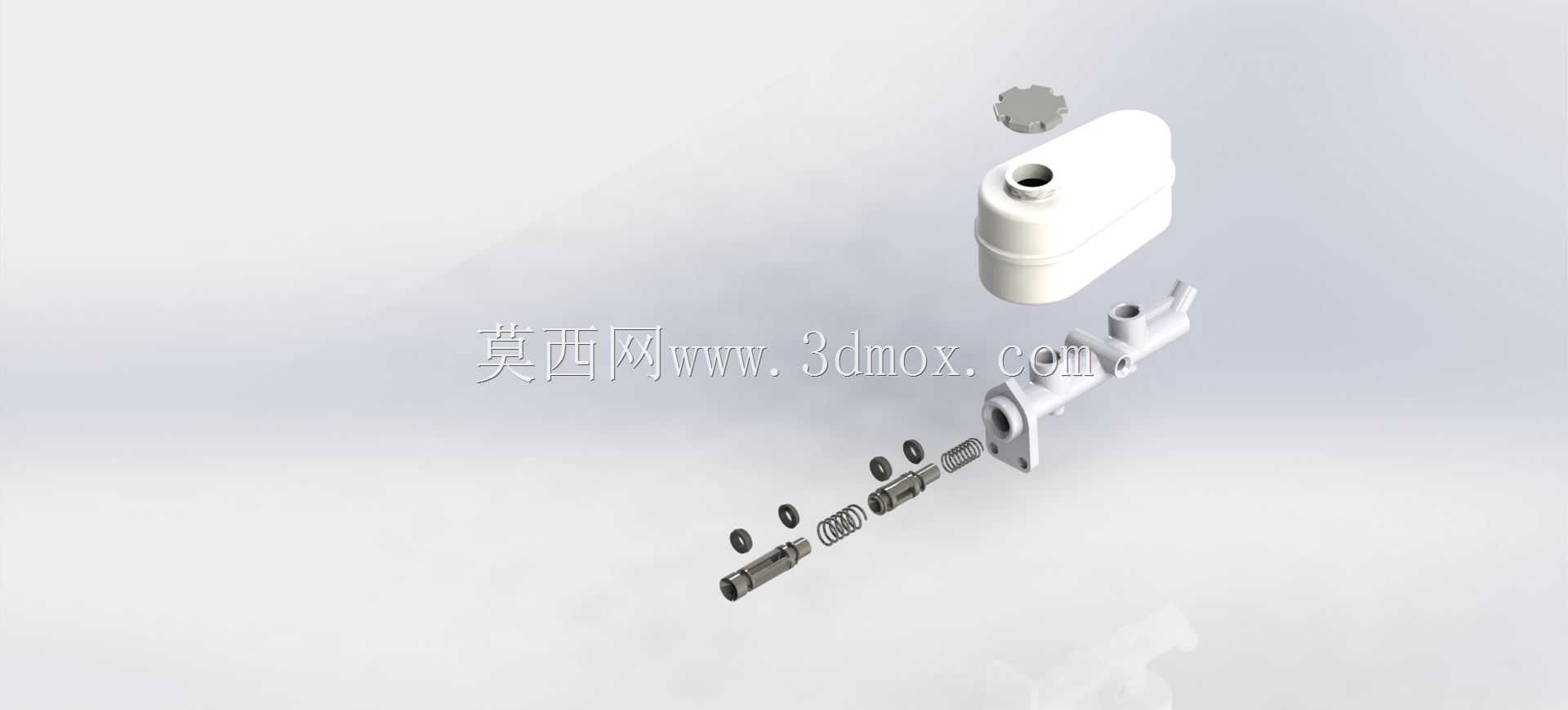

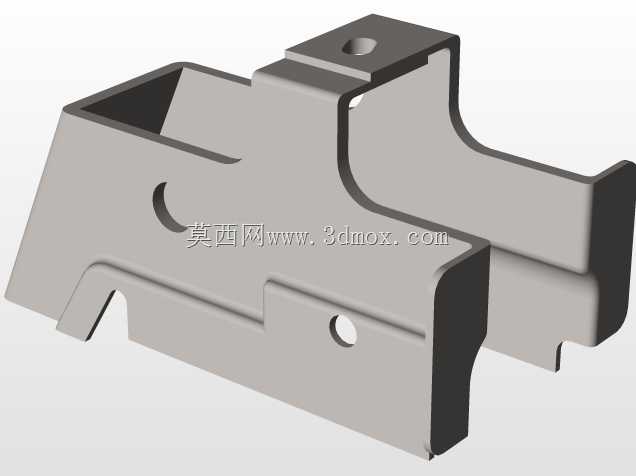

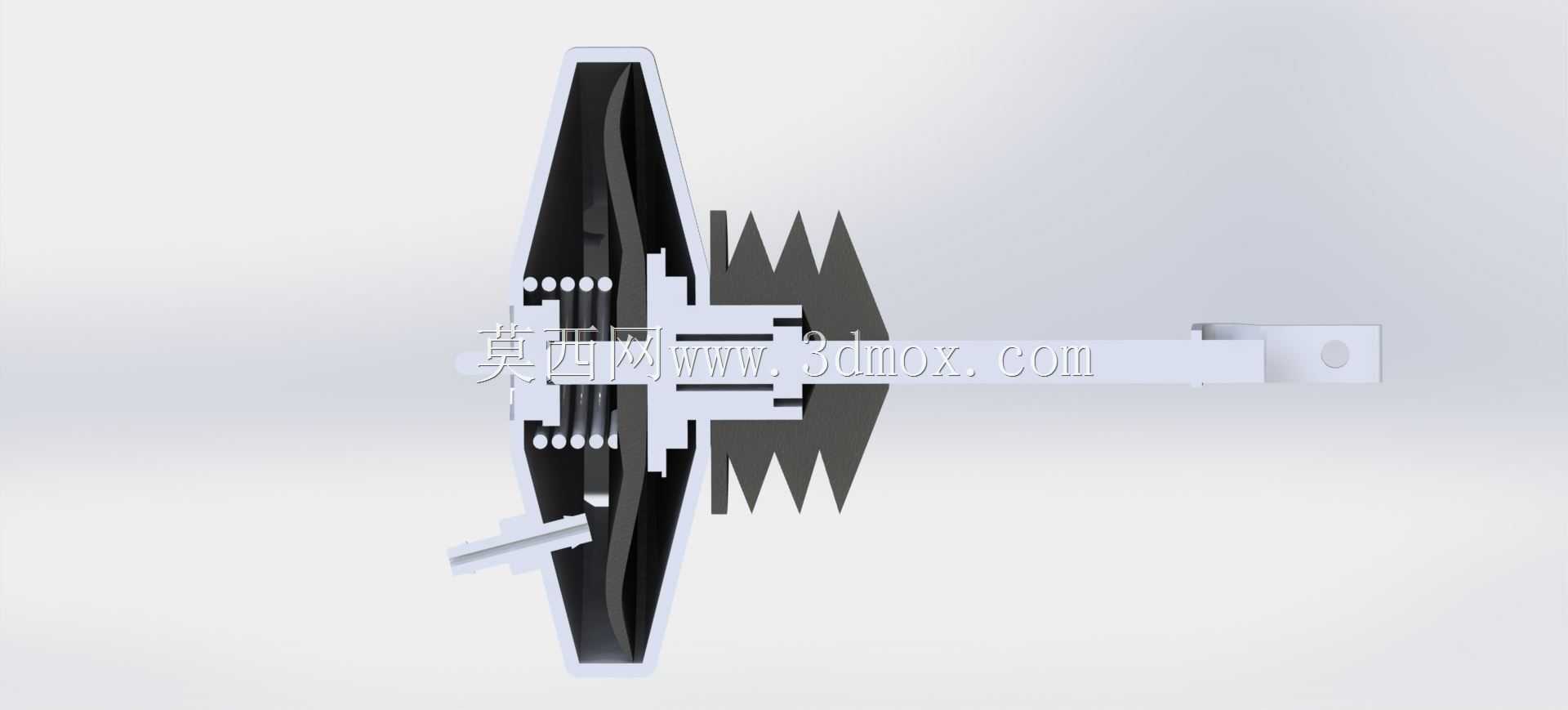

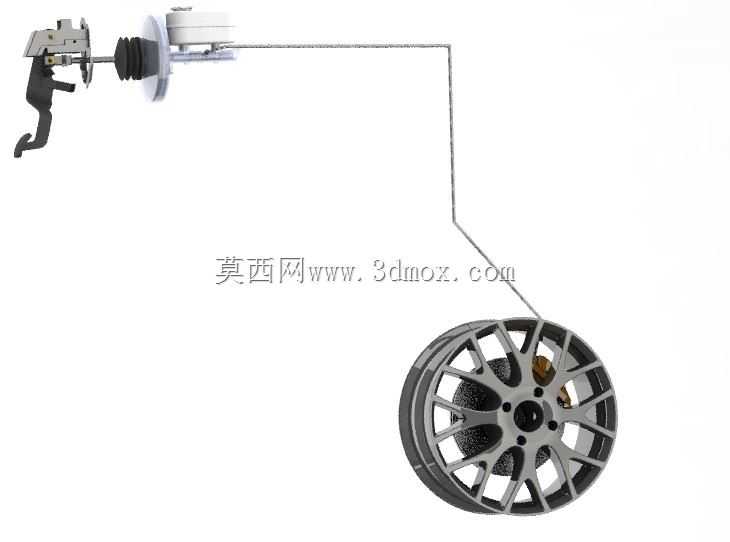

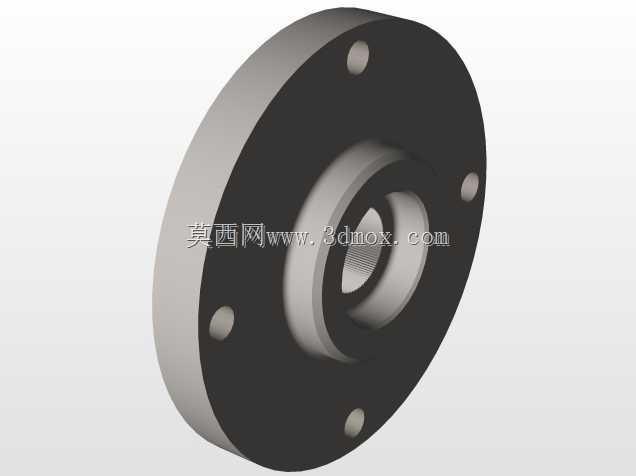

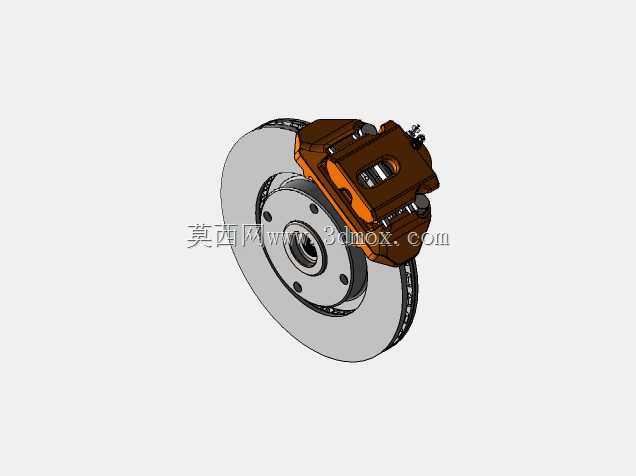

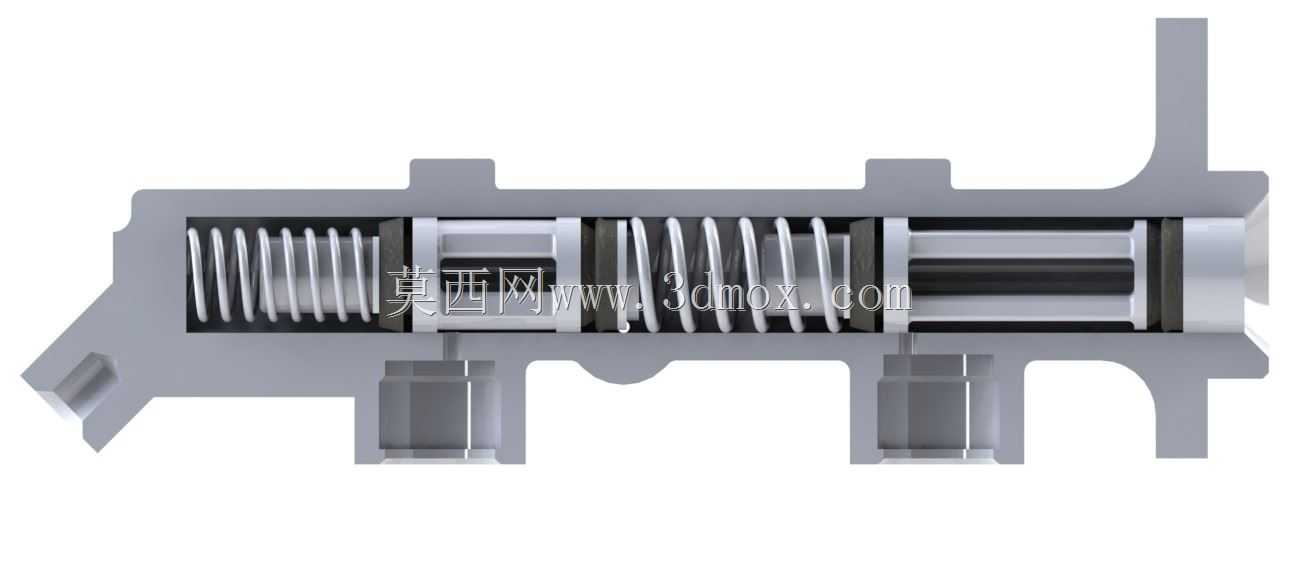

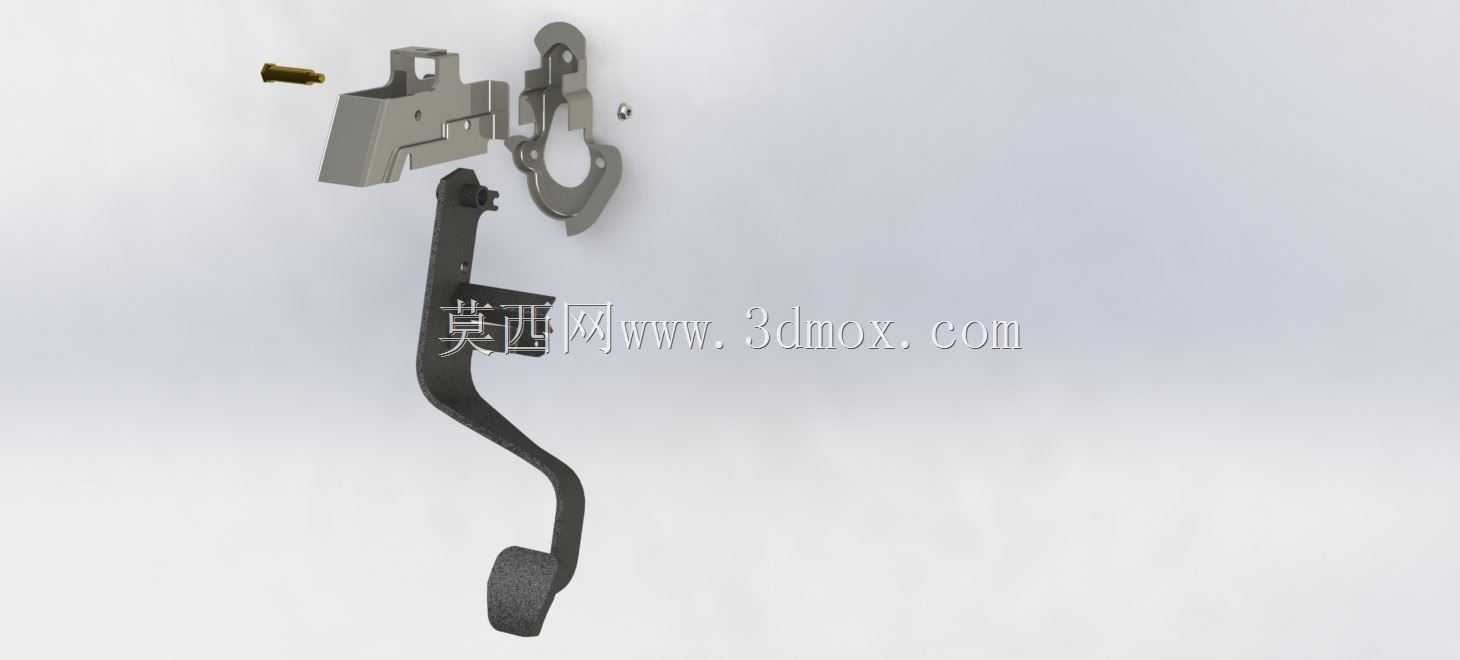

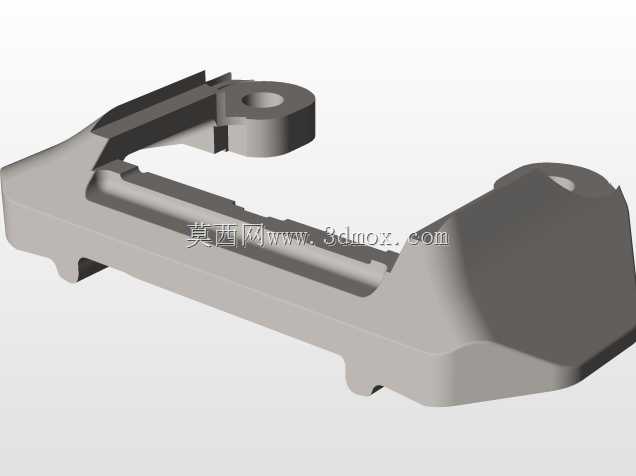

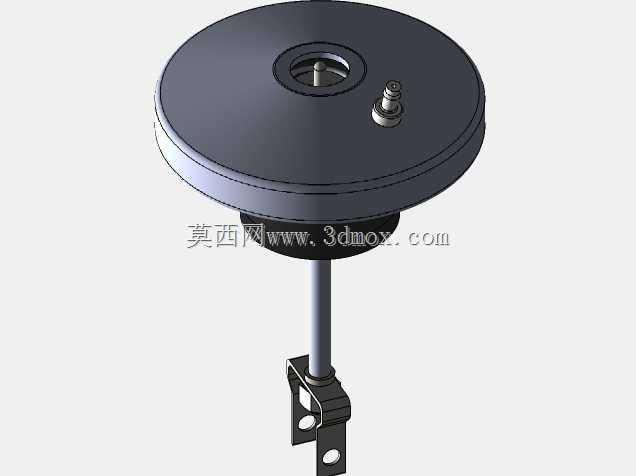

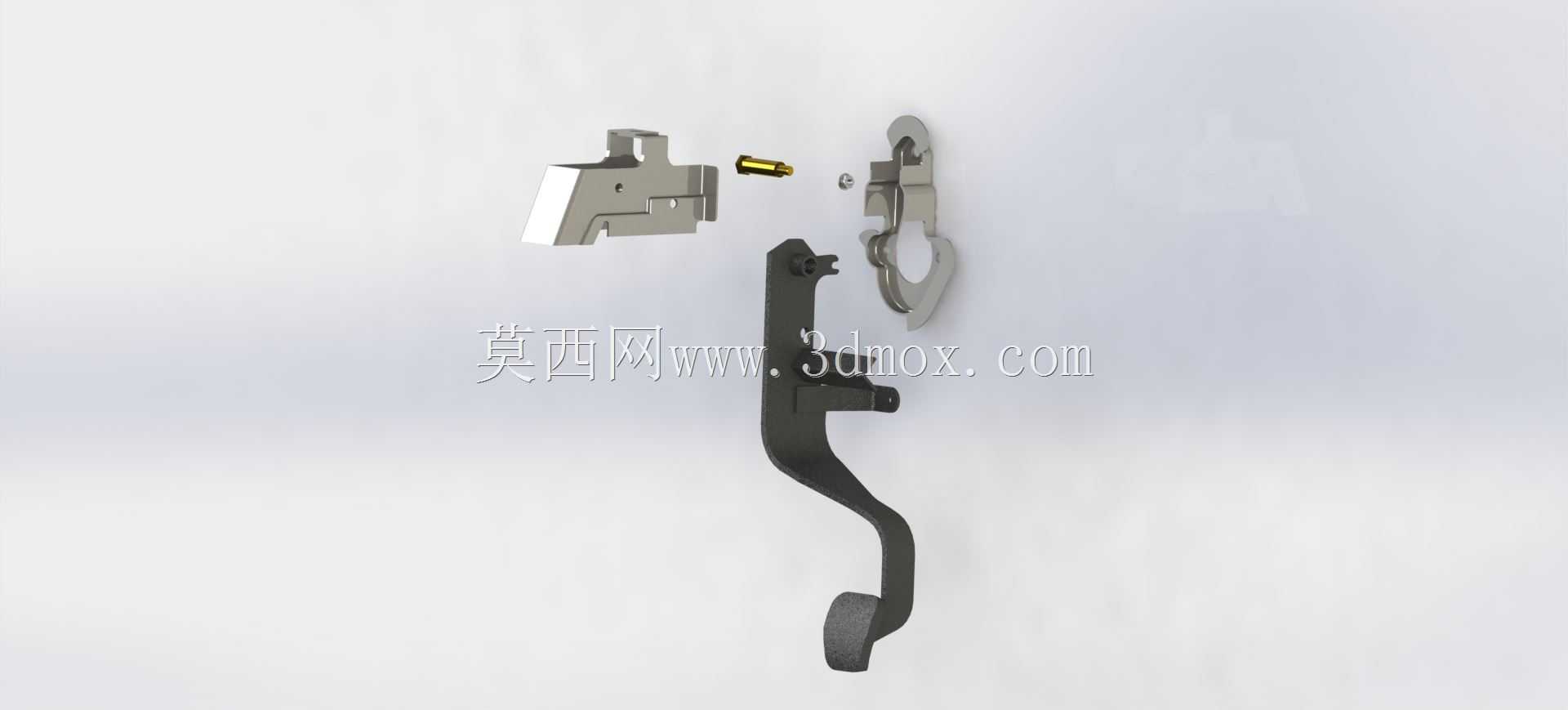

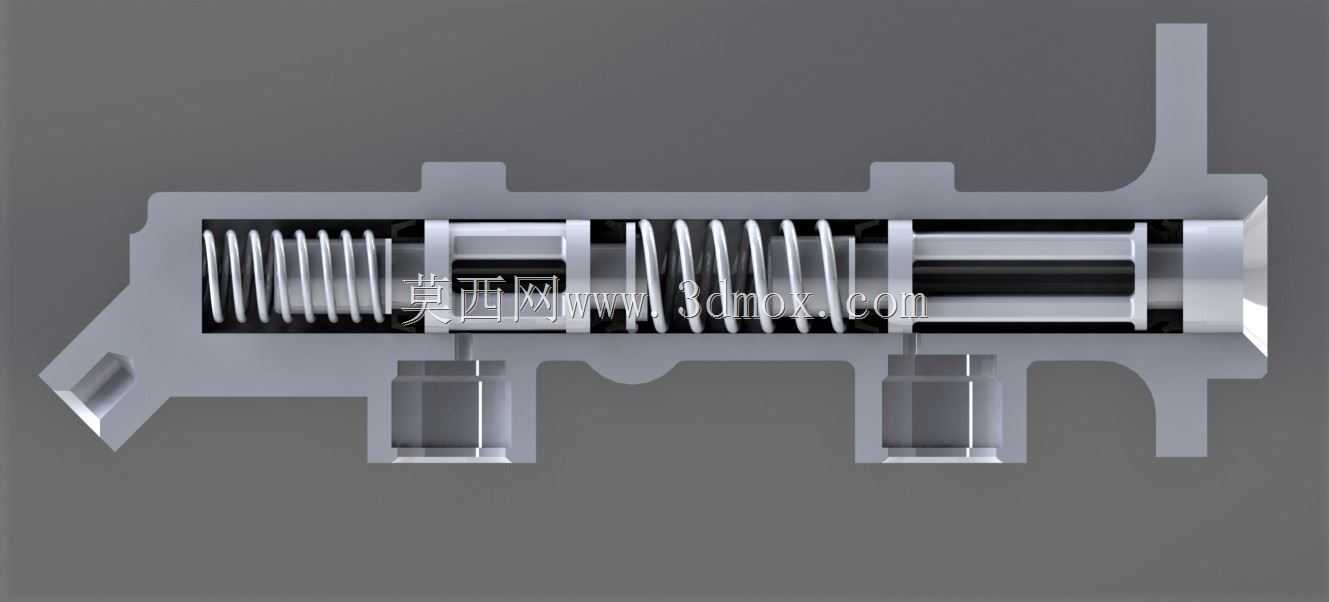

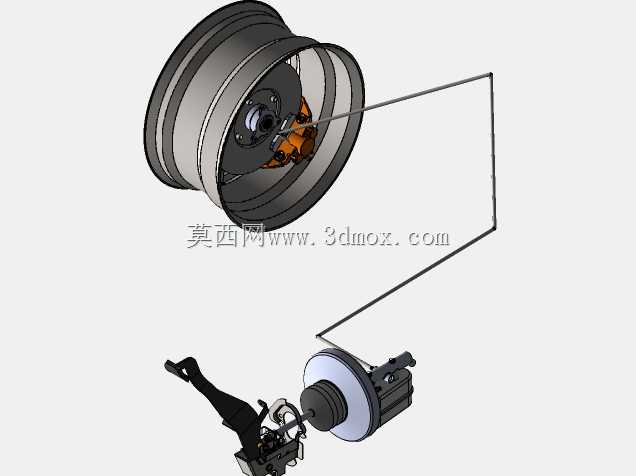

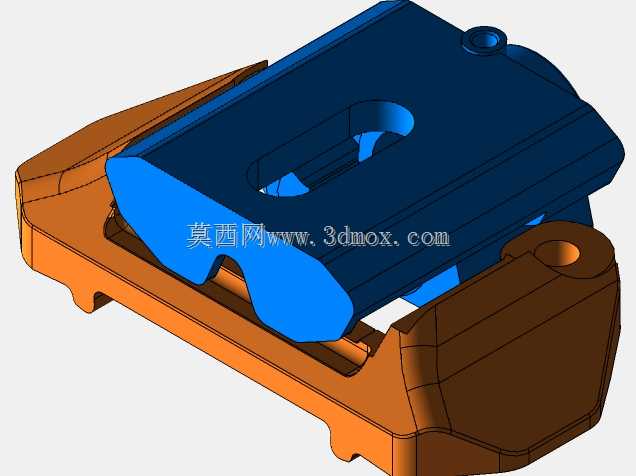

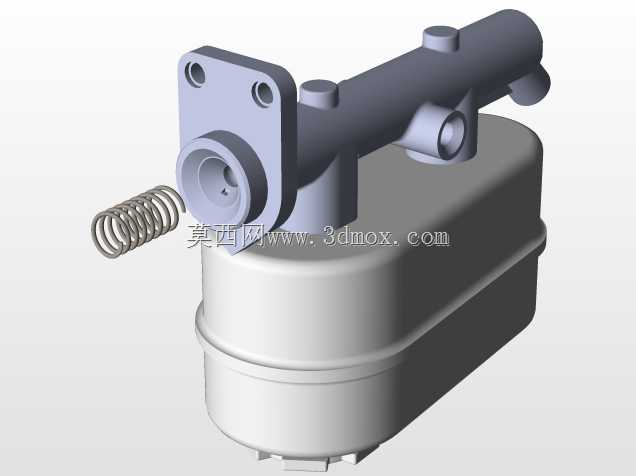

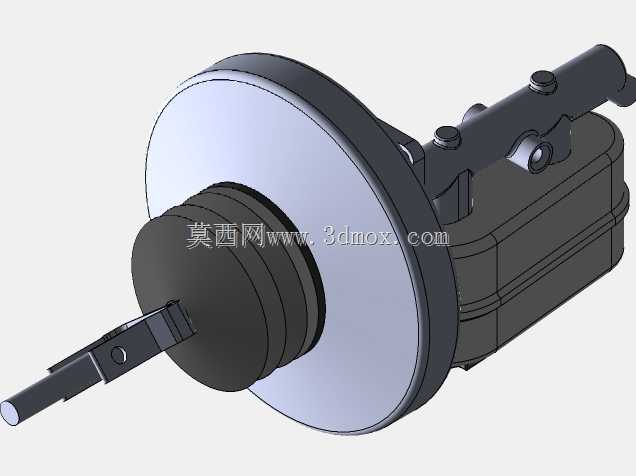

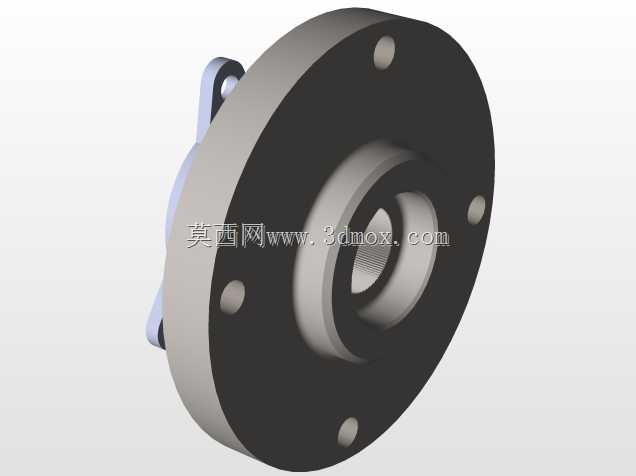

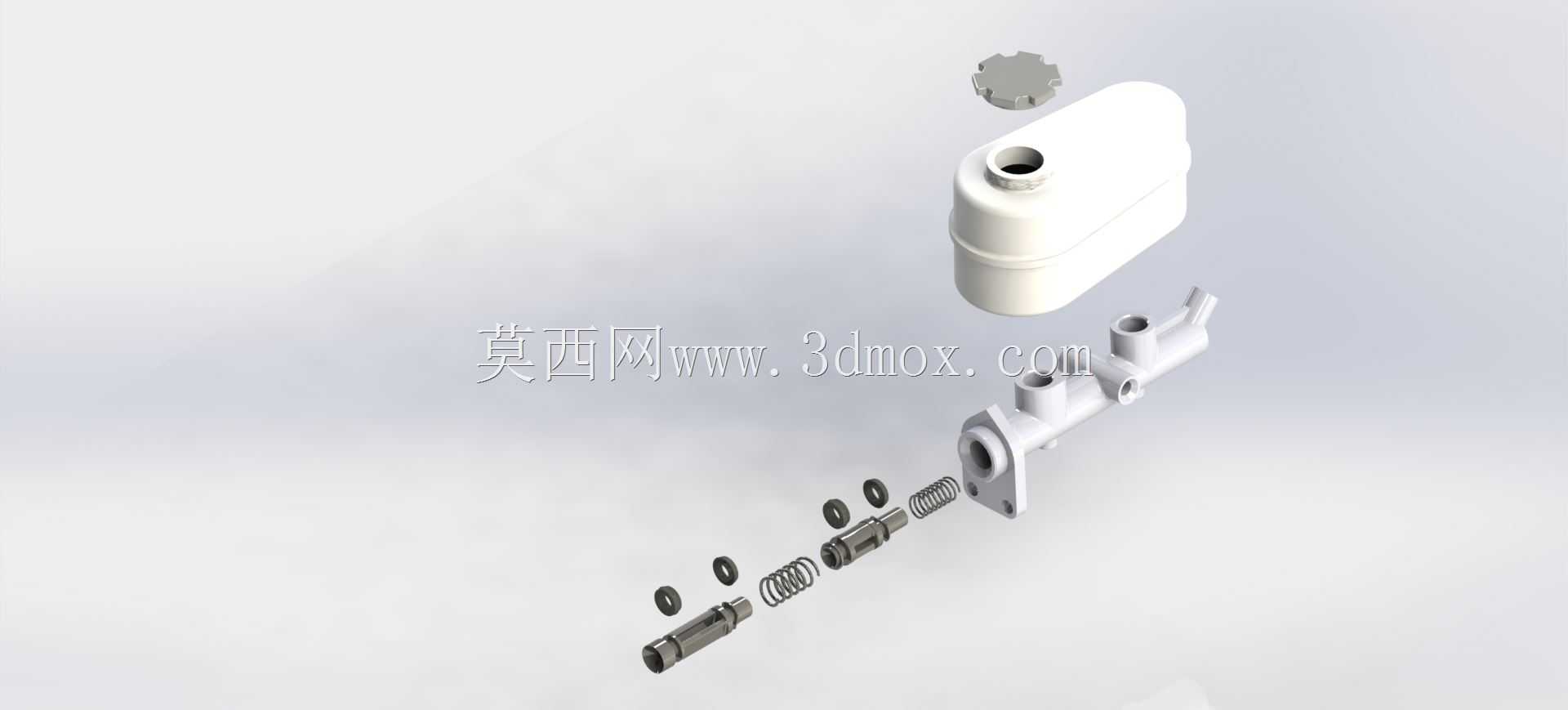

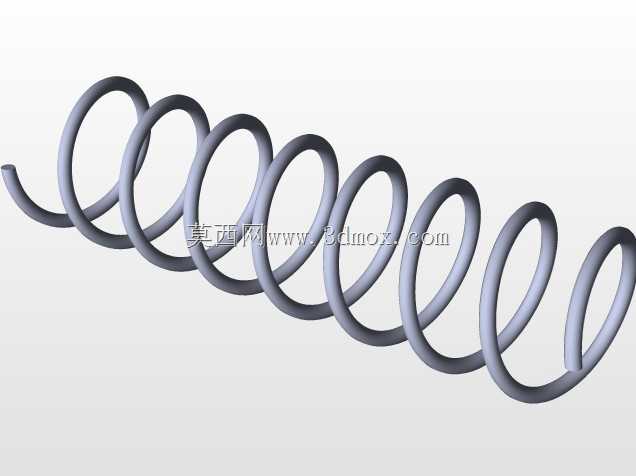

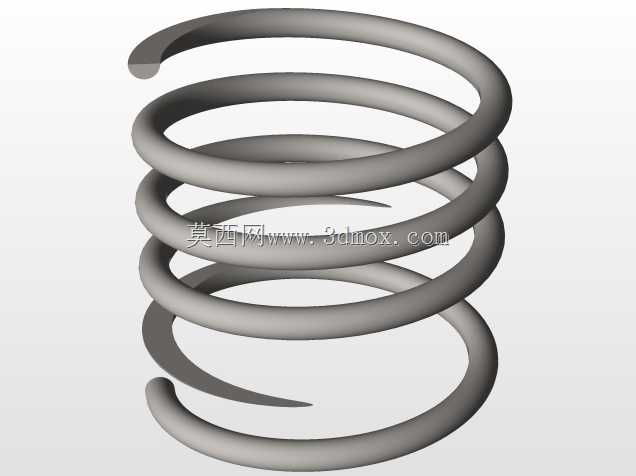

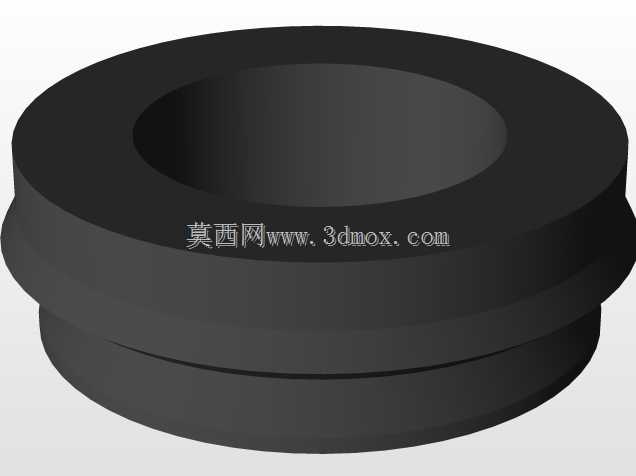

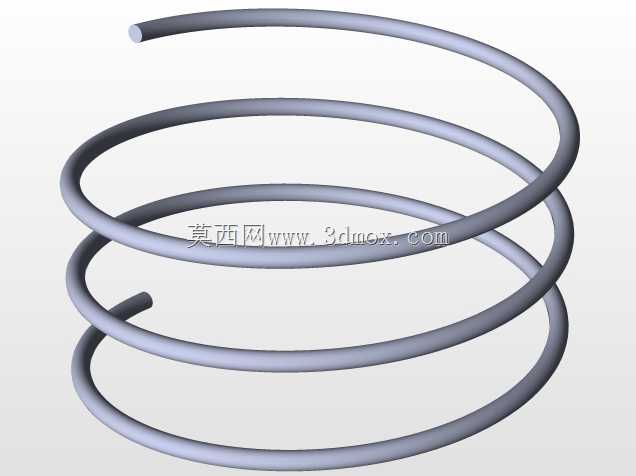

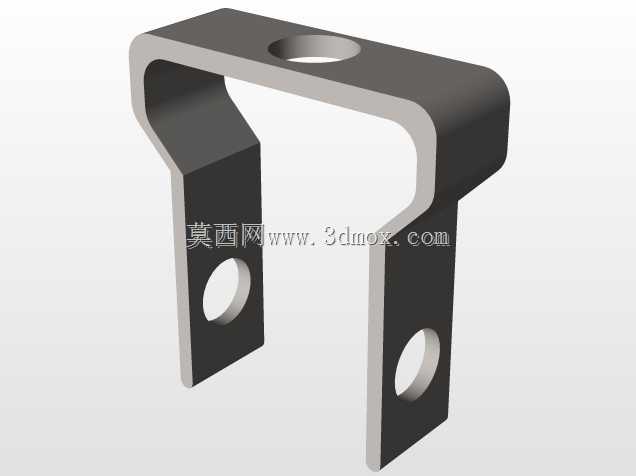

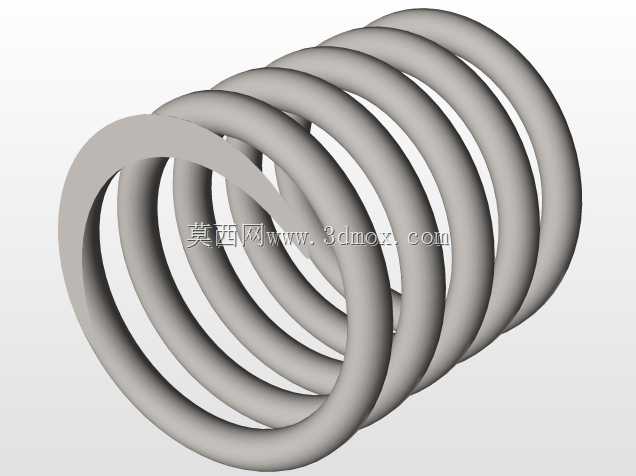

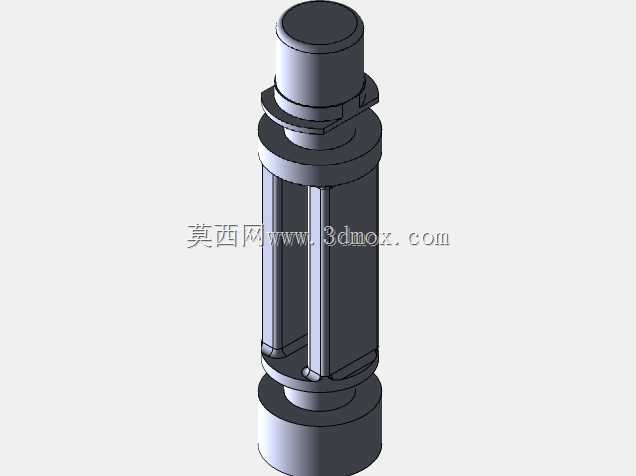

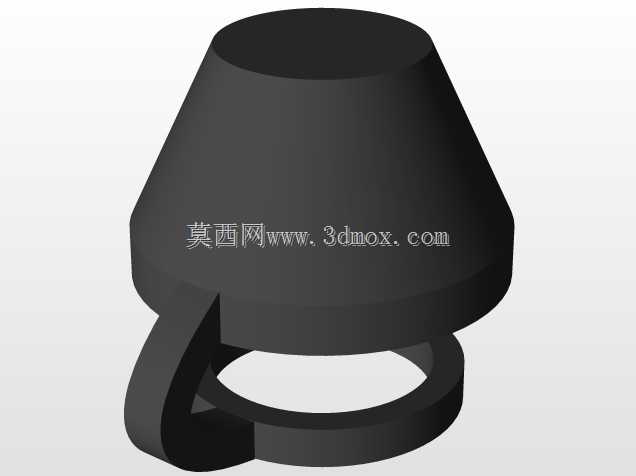

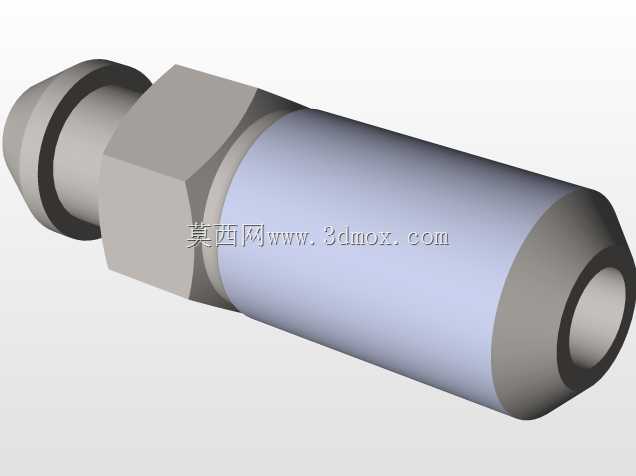

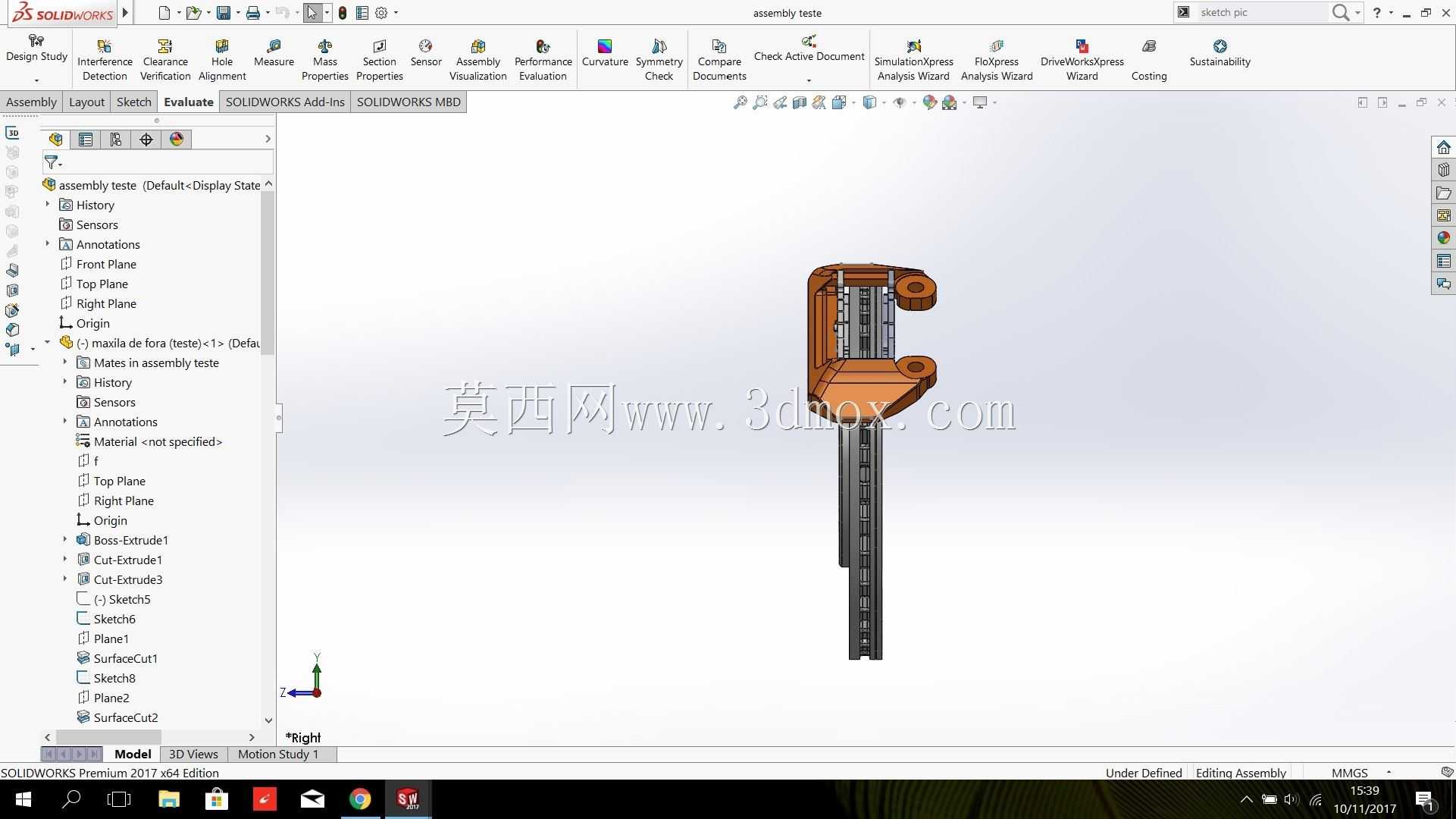

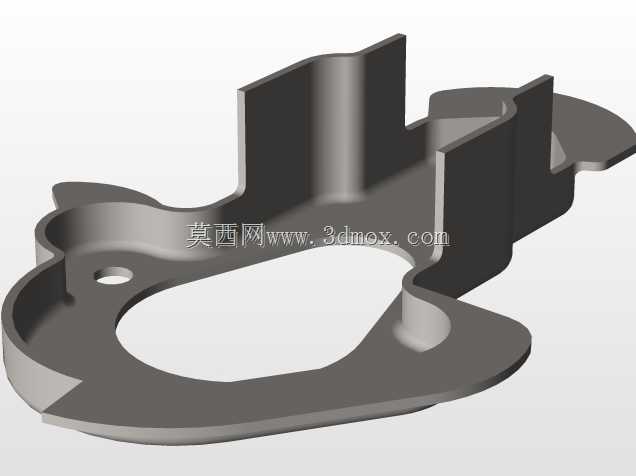

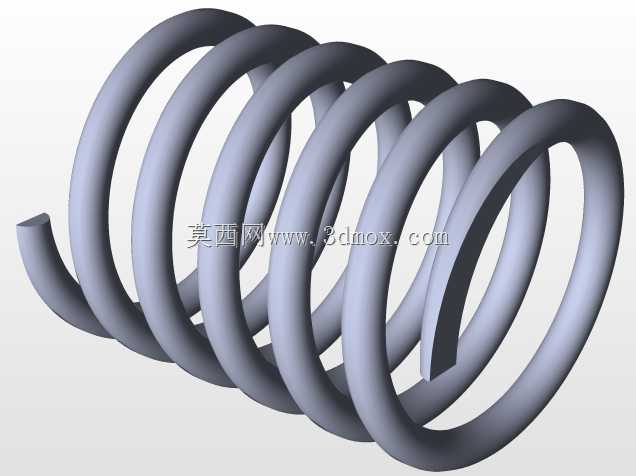

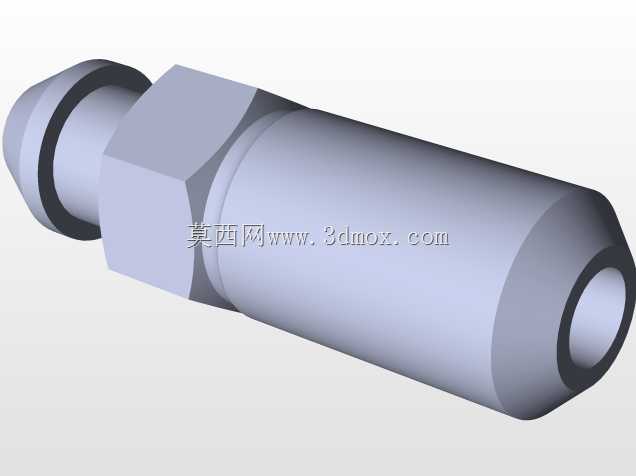

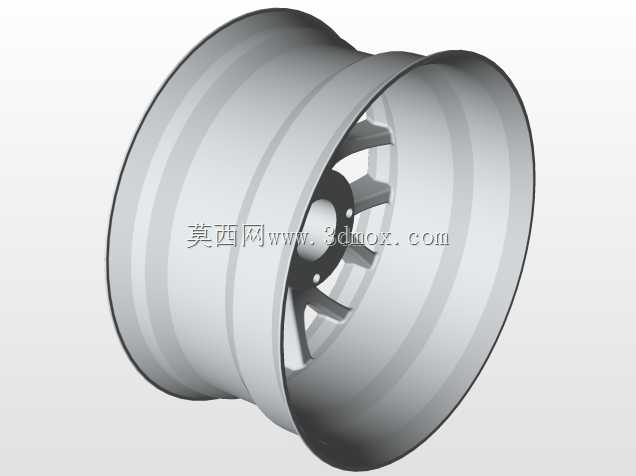

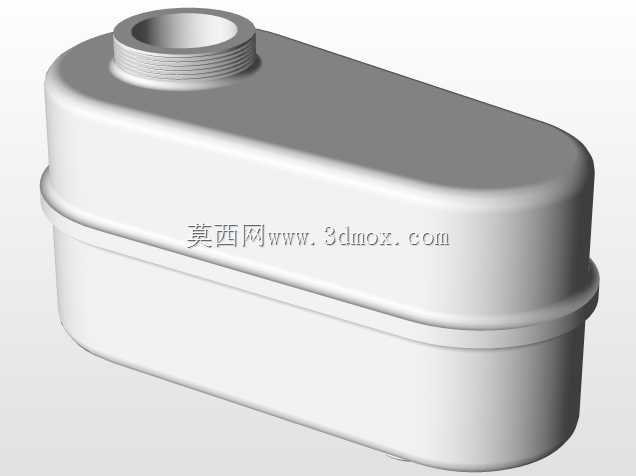

这套前制动系统是面向乘用车辆前轮制动需求开发的完整功能总成，覆盖从驾驶员操作输入到轮端制动力输出的全链路结构，可直接用于整车底盘制动模块的方案验证、教学演示以及结构优化参考。在实际整车应用场景中，该总成安装于车辆前部发动机舱与前轮舱的衔接区域，承担车辆行驶过程中前轮减速、驻车辅助以及紧急制动的核心功能，是整车主动安全体系中最核心的执行部件，其性能直接决定车辆的制动距离、制动稳定性以及驾驶操控质感。从功能特性来看，整套系统完整包含制动踏板机构、真空伺服助力器、制动主缸、制动管路、前轮制动盘以及制动卡钳六大核心模块：制动踏板采用吊挂式安装结构，踏板面做了防滑纹理设计，踏板臂的杠杆比经过匹配调校，能够在保证踏板行程合理性的前提下降低驾驶员的踩踏力度；真空伺服助力器采用膜片式伺服结构，可借助发动机进气歧管产生的真空压差放大踏板输入力，大幅降低制动操作强度，让制动过程更线性可控；制动主缸为串联式双腔结构，可分别为前后轮制动回路提供独立的液压输出，单回路失效时仍能保留部分制动能力，提升系统冗余安全性；制动管路采用刚性硬管与柔性软管结合的布置方案，硬管沿车身纵梁排布减少管路形变，软管预留足够的转向摆动余量，避免前轮转向时管路被拉扯损坏；轮端部分采用通风式制动盘搭配浮动式卡钳结构，通风盘内部的散热风道可在车辆行驶时带动空气流动带走制动摩擦产生的热量，避免长时间制动出现热衰减，浮动卡钳可自动调整摩擦片与制动盘的间隙，保证制动响应速度，同时减少拖滞力矩降低行驶能耗。在设计思路上，整套结构完全遵循实车装配的边界要求开展：踏板机构的安装点匹配前围板的通用安装孔位，助力器与主缸的连接法兰采用行业通用的安装尺寸，可适配多数紧凑型乘用车型的前围布局；轮端部分的制动盘安装孔位、中心孔尺寸匹配常见前驱车型的前轮轮毂轴承单元，卡钳的安装支架位置兼容转向节的标准安装接口，不需要额外改动周边结构即可完成装配。从安装边界来看，整套总成的横向、纵向以及垂向尺寸都经过严格校核，踏板的踩踏行程不会与周边的内饰板、转向柱发生干涉，助力器与主缸的整体长度控制在发动机舱前部的预留空间内，不会与进气歧管、冷却水箱等周边部件产生位置冲突；轮端的制动盘外沿与轮毂罩的内侧预留足够的安全间隙，卡钳的位置避开了转向拉杆、下摆臂等悬架部件，在车轮上下跳动、左右转向的全行程范围内都不会出现运动干涉。整套结构的各个运动部件都做了运动行程校核，踏板的空行程、工作行程、极限行程都符合实车操作的人机工程要求，助力器的推杆与主缸活塞的同轴度控制在合理公差范围内，避免偏磨导致的密封件过早损坏，卡钳的活塞回位量经过精准调校，既可以保证制动解除后摩擦片快速回位减少拖滞，又能避免间隙过大导致的制动踏板空程过长。
