汽车盘式制动卡钳结构设计方案

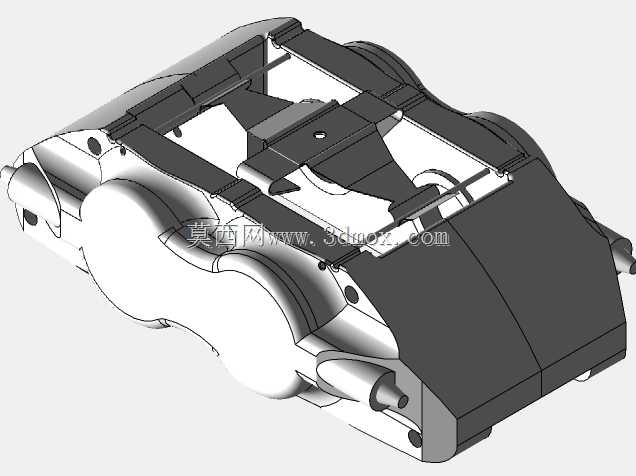

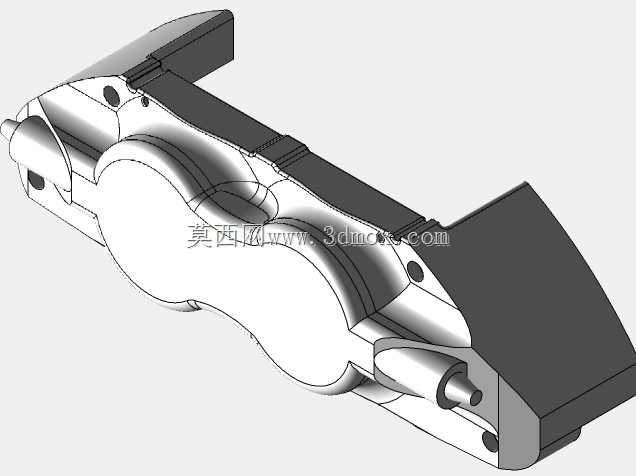

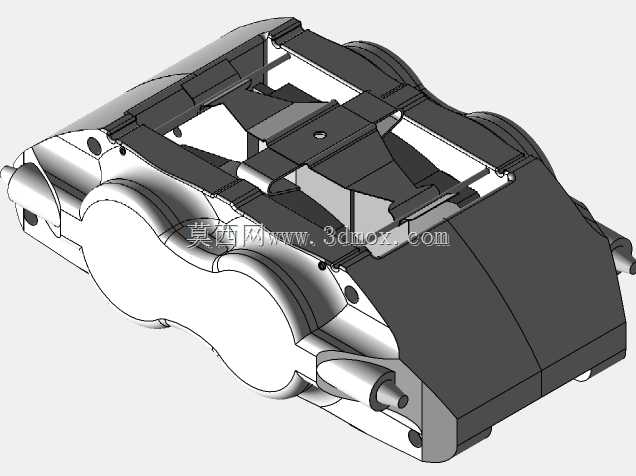

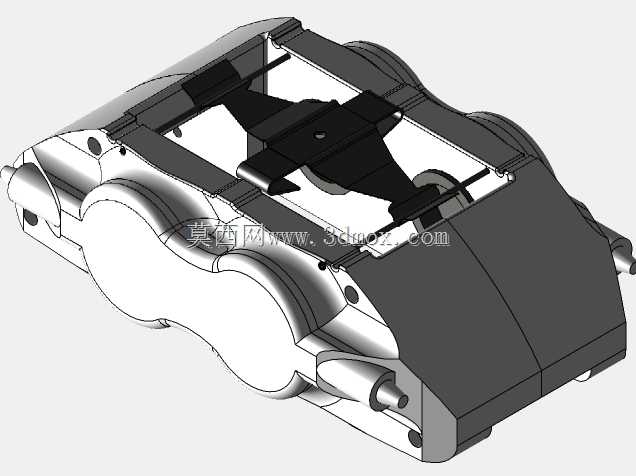

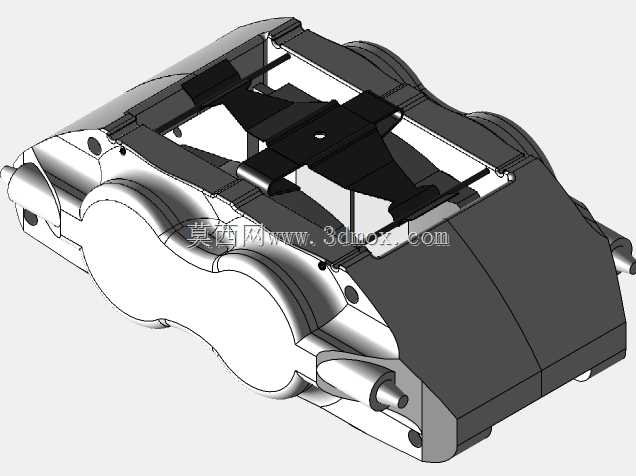

该制动卡钳是汽车盘式制动系统的核心执行部件，主要应用于乘用车、轻型商用车的行车制动回路中，安装在车辆转向节或后桥支架的对应安装位上，工作时通过夹紧制动盘产生摩擦力矩，实现车辆减速、驻车或紧急停驶的功能，是保障车辆行驶安全的关键安全件。从实际使用场景来看，该卡钳可适配常规铺装路面行驶的家用车型，能够覆盖日常通勤、高速行驶、轻度非铺装路面行驶等多工况下的制动需求，在连续制动工况下可通过自身结构快速散发热量，避免制动热衰减带来的制动力下降问题，相比传统鼓式制动器拥有更快的制动响应速度与更稳定的制动效能输出。在功能特性上，该卡钳采用浮动式钳体结构设计，内置活塞推动机构与摩擦片安装位，制动时液压油进入缸体推动活塞伸出，带动内侧摩擦片贴合制动盘内侧，同时钳体在导向销上滑动带动外侧摩擦片压向制动盘外侧，通过两侧摩擦片的夹紧力将车辆动能转化为摩擦热能耗散，实现制动效果；卡钳本体集成了油路接口、放气螺钉安装位、摩擦片限位结构，可保证制动液的密封传输与摩擦片的顺畅滑动，避免制动拖滞、偏磨等问题。设计过程中优先考虑了安装兼容性与结构强度，钳体采用对称式布局思路，在保证缸体壁厚满足液压耐压要求的前提下，通过局部镂空与加强筋布置实现轻量化设计，降低簧下质量提升车辆操控表现；外形尺寸上严格匹配对应车型的轮辋内部空间，安装孔位的中心距、导向销的轴线位置均按照转向节的安装边界进行适配，保证装车后卡钳与制动盘、轮辋、防尘罩等周边部件留有足够的安全间隙，不会出现运动干涉问题；同时摩擦片的磨损间隙可通过活塞密封圈的弹性变形实现自动补偿，长期使用过程中无需手动调整间隙，降低了后期维护成本。整体结构在满足制动强度要求的基础上，兼顾了散热性能、装配便利性与使用寿命，可直接用于同规格车型的制动系统开发参考，也可作为汽车制动相关教学演示的三维结构样例。
