实心盘式制动器制动盘总成结构设计

　　这套实心盘式制动器的核心摩擦回转件采用一体式实心制动盘结构，在整车制动系统里承担把车辆动能通过摩擦转化为热能、再经由盘面散逸到周边气流的核心功能，和浮动钳体、制动衬块、轮缸、转向节安装端面共同组成完整的行车制动回路。从实际装车场景来看，这类实心盘结构多用于整备质量适中的乘用车前轴或者轻型商用车、低速工业车辆的轮端，相比通风盘结构厚度更小、轴向占用空间紧凑，在轮辋内部包络有限、制动热负荷未达到连续高强度制动区间的工况下，能以更低的制造成本和更简单的加工工艺满足制动力矩输出要求。

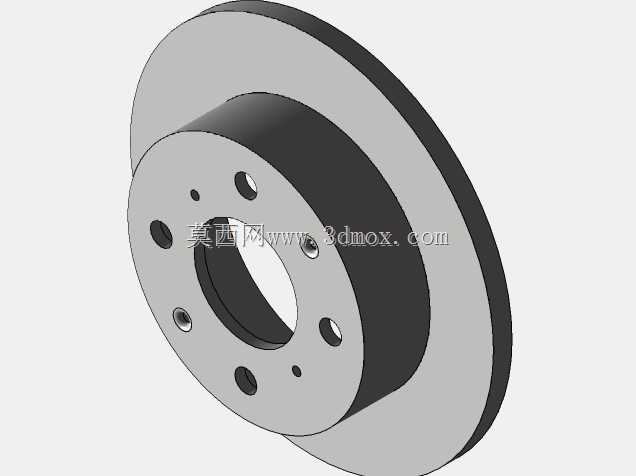

　　从结构布局上看，制动盘整体分为外侧大直径摩擦圆环和内侧轮毂安装筒段两部分：外侧摩擦盘面是两片制动衬块夹紧的工作区域，盘面全程保持平整无通风风道，摩擦环的径向宽度完全匹配对应制动钳的衬块摩擦面投影，保证衬块在全磨损行程内都能完全贴合在摩擦工作面上，不会出现衬块边缘压空、局部比压过高导致的偏磨或者盘面起槽问题。内侧隆起的轮毂筒段一方面把摩擦环的安装基准面向轮心方向延伸，让制动盘的安装贴合面和车轮轮毂的法兰端面直接对接，另一方面在筒段端面上均匀布置了多组安装孔位：中心大通孔避让轮毂轴头，周边分布的螺栓过孔对应车轮轮毂的固定螺柱，小孔则用于制动盘和轮毂之间的定位销穿装，保证制动盘和轮毂同步回转，不会出现相对滑移。

　　做三维结构设计的时候，首先要锁定的边界是轮端的安装接口：轮毂法兰的止口直径、螺柱分布圆直径、螺柱数量和螺纹规格都是硬约束，制动盘安装筒段的内孔要和轮毂止口采用小间隙配合，端面的螺栓过孔直径要比螺柱大1到2毫米，补偿装配时的少量位置偏差，同时避免孔壁和螺柱发生运动干涉。摩擦环的外径选取要和轮辋内径留出足够的径向间隙，一般要保证盘体外圆和轮辋内壁之间留有不小于10毫米的通风间隙，防止车辆行驶中带起的碎石卡入间隙刮伤盘面，同时给受热膨胀的盘体留出径向伸长空间。摩擦环的厚度设计需要兼顾热容量和轴向空间：实心盘的厚度直接决定了制动过程中可以吸收的热容量，厚度过小会导致连续制动后盘面温度快速攀升，引发摩擦片热衰退、盘面热变形出现制动抖动；厚度过大则会无谓增加簧下质量，还会挤占制动钳的活塞行程空间，导致衬块磨损后制动液行程变长、踏板感变软。

　　工程建模过程中，摩擦工作面的平面度、两端面的平行度是必须严格控制的形位公差，盘面相对于中心安装孔轴线的端面跳动量通常要控制在0.05毫米以内，否则车辆轻踩制动时会出现周期性的踏板脉动和方向盘抖动。安装筒段和摩擦环衔接的过渡位置设计了连续的圆角过渡，避免直角拐角处出现应力集中——车辆紧急制动时，制动钳在盘两侧施加的夹紧力会让盘体承受很大的剪切弯矩，圆角过渡可以大幅降低交变应力下出现盘体开裂的风险。盘面的孔位布局全部采用圆周均布方式，和轮毂的螺栓分布圆完全同轴，既保证车轮拆装时螺栓可以顺利穿入，也让制动过程中盘体受到的摩擦反力均匀传递到每一颗轮毂螺栓上，避免单个螺栓承受额外的冲击载荷。

　　在实际运维场景里，这类实心制动盘的磨损极限标记通常加工在摩擦环的外圆边缘，当衬块长期摩擦把盘面厚度磨损到极限值时就需要整体更换，三维设计阶段也会提前预留出磨损余量对应的厚度区间，保证整个使用寿命周期内盘体的刚性仍然可以满足夹紧力传递要求。和鼓式制动器相比，盘式结构的制动盘裸露在气流中，车辆行驶时的迎面风可以直接扫过摩擦表面，即使是实心结构，散热能力也优于封闭在制动鼓内部的摩擦副，涉水后水分也能在离心力作用下快速被甩离盘面，短时间内就能恢复制动摩擦力，不会出现鼓式制动器涉水后制动效能大幅衰减的问题。整套结构没有复杂的内部流道或者分体连接部件，铸造成型后只需要对两个摩擦端面、安装内孔和螺栓孔进行精加工，工艺路线短，量产一致性容易控制，非常适合大批量配套在常规民用车辆的轮端制动系统中。
