金属网纹滚花轴结构三维建模设计

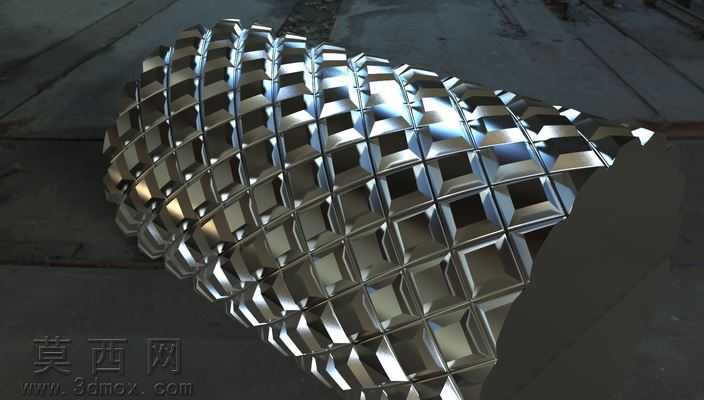

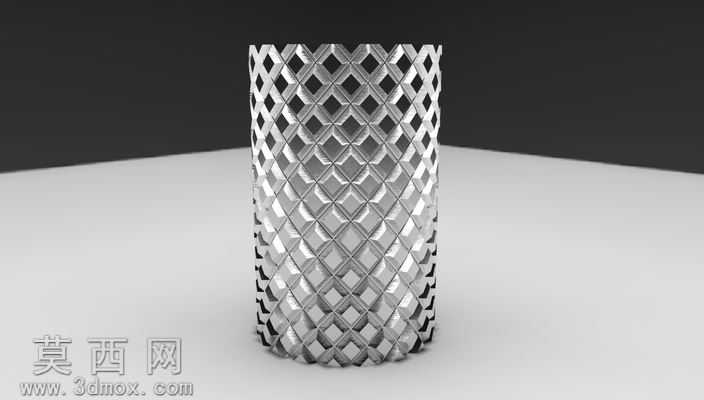

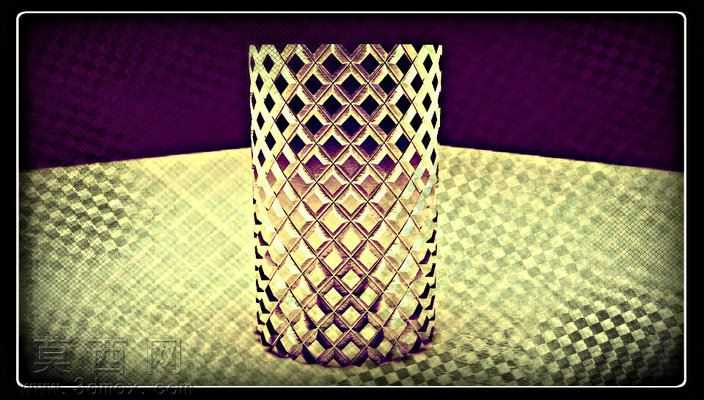

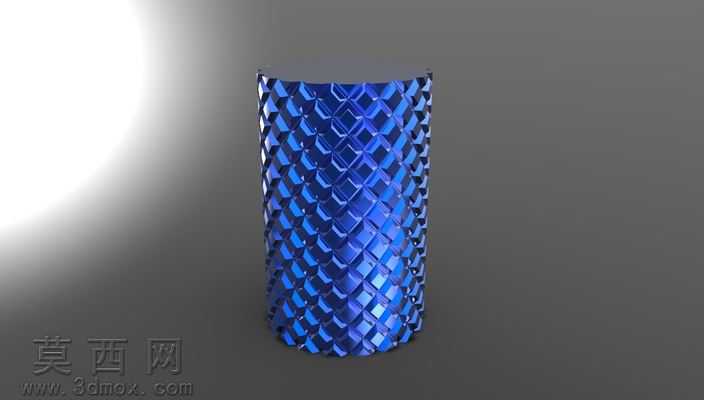

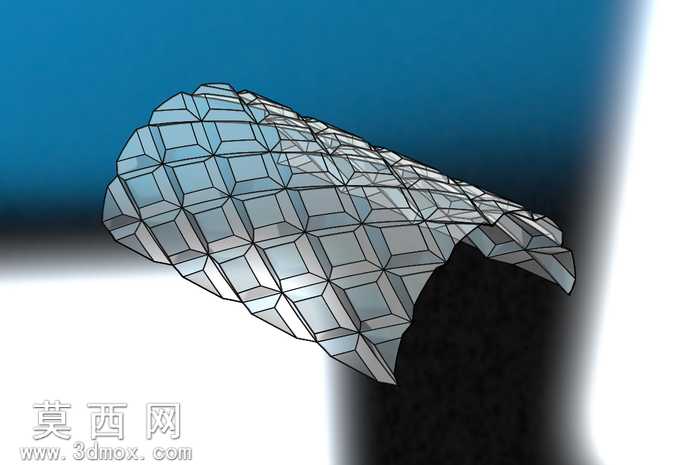

本次滚花轴的三维建模设计，首先从轴体基础形态的搭建入手，先确定轴体的基准轴线，以回转体建模逻辑生成轴身的基础圆柱轮廓，保证轴体整体同轴度符合机械零件的常规设计公差要求，为后续滚花特征的添加提供规整的基础载体。滚花特征是本次建模的核心难点，区别于普通光轴的简洁结构，网纹滚花需要在圆柱曲面表面生成均匀排布的菱形凸起纹理，建模过程中先通过螺旋线命令生成两组旋向相反、导程相等的螺旋引导线，两组螺旋线交叉形成规整的菱形网格边界，再以单个菱形凸起的截面轮廓沿引导线进行扫掠，通过环形阵列命令将单个滚花齿特征沿轴体圆周方向均匀排布，同时沿轴向进行线性阵列，保证所有滚花齿的间距、凸起高度完全一致，避免出现纹理错位、大小不均的问题，还原真实滚花加工后形成的防滑纹理结构。材质与渲染环节，针对金属轴类零件的特性，赋予高反射率的抛光金属材质，调整材质的粗糙度参数至较低数值，模拟金属切削加工后形成的光亮表面质感，同时添加细微的表面划痕贴图，还原机械零件加工后残留的真实工艺痕迹，避免材质表现过于塑料化；场景布光采用多盏区域光从不同角度照射轴体，突出滚花菱形切面的棱角反光，让每一个滚花齿的立体结构都能通过光影变化清晰呈现，强化网纹结构的层次感与金属材质的冷硬质感。设计思路上，滚花结构的设置完全贴合实际机械应用需求，轴类零件表面的滚花结构主要用于增大装配或手动调节时的接触面摩擦力，避免操作过程中出现打滑问题，建模过程中严格参考机械加工中滚花工艺的标准参数，控制滚花齿的凸起高度、齿形角度与齿距，保证三维模型的结构参数能够直接对接后续的加工生产环节，同时对轴体两端的边缘做了微小的倒角处理，还原真实零件去毛刺后的工艺细节，让整个模型既具备精准的结构合理性，又能通过渲染呈现出工业金属零件的精致质感，清晰展现滚花轴的结构特征与工艺特点。
