方形安装法兰式全频扬声器结构设计

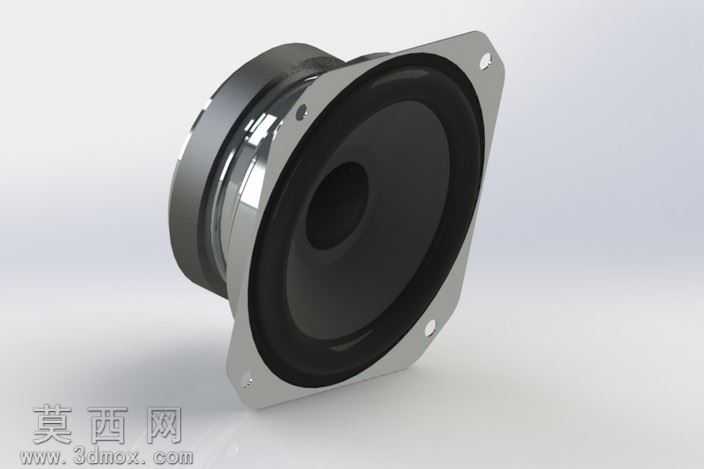

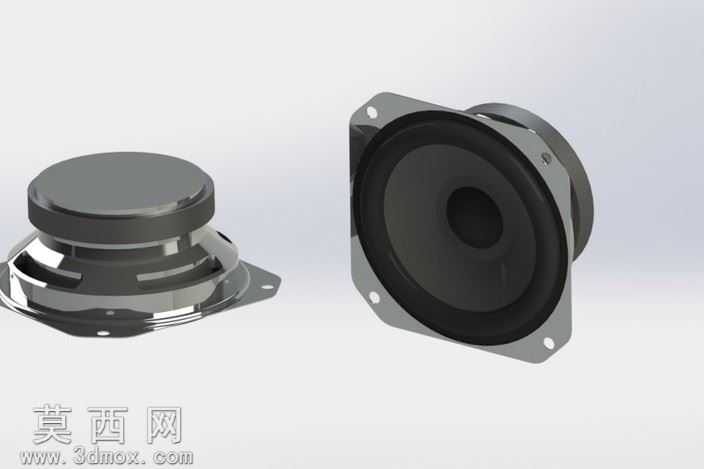

本作品为方形安装法兰式全频扬声器的三维参数化建模成果，建模过程严格遵循电声器件的实际生产尺寸规范，完整还原了扬声器从外部安装结构到内部核心组件的全部细节。建模阶段首先以基准面定位绘制方形安装法兰的轮廓草图，精准定位四个边角的安装通孔位置，确保法兰的安装孔距、边角倒角、法兰厚度完全符合常规小尺寸全频扬声器的通用安装标准，可直接适配常规音箱壳体的开孔安装需求。随后依次构建振膜折环、锥形纸盆、中心防尘帽、定心支片、磁路后盖、T铁与华司结构，每一处结构的尺寸比例都经过反复校准，保证各组件之间的装配间隙符合实际装配逻辑，不存在结构干涉问题。材质渲染阶段针对不同部件的物理特性匹配对应材质效果：方形法兰与金属后盖采用哑光磨砂黑色金属材质，还原工程塑料或喷粉冷轧钢的表面质感，添加细微的颗粒纹理提升真实感；锥形振膜采用添加了细微纤维纹理的纸盆材质，调整漫反射参数还原纸质振膜的半哑光质感；折环部分采用高弹性橡胶材质，设置合适的粗糙度与轻微的半透明效果还原橡胶悬边的柔韧视觉感受；中心防尘帽采用光滑的黑色硬质塑料材质，与振膜材质形成细微的视觉区分。结构设计上充分考虑扬声器的实际工作逻辑，磁路部分的腔体结构、音圈的安装空间、定心支片的支撑位置都完全符合动圈式扬声器的工作原理，模型整体比例为1:1还原实物，既可以用于电声产品的结构设计参考，也可用于音频产品的装配演示、产品宣传渲染素材使用。建模过程中对所有特征采用参数化驱动设计，后续可根据不同的功率需求、安装尺寸需求快速调整法兰尺寸、振膜口径、磁路规格，快速衍生出不同参数规格的同系列扬声器模型，大幅提升同类产品的设计迭代效率。
