金属板材凹模型腔成型工装组件

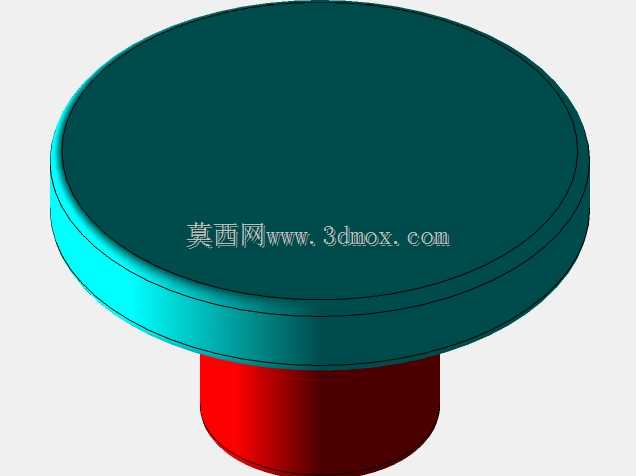

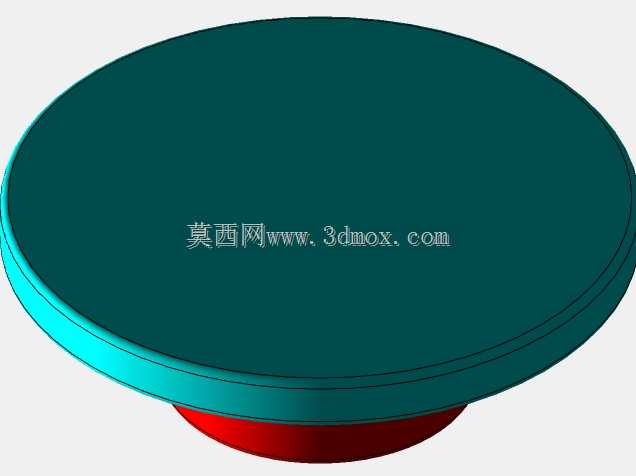

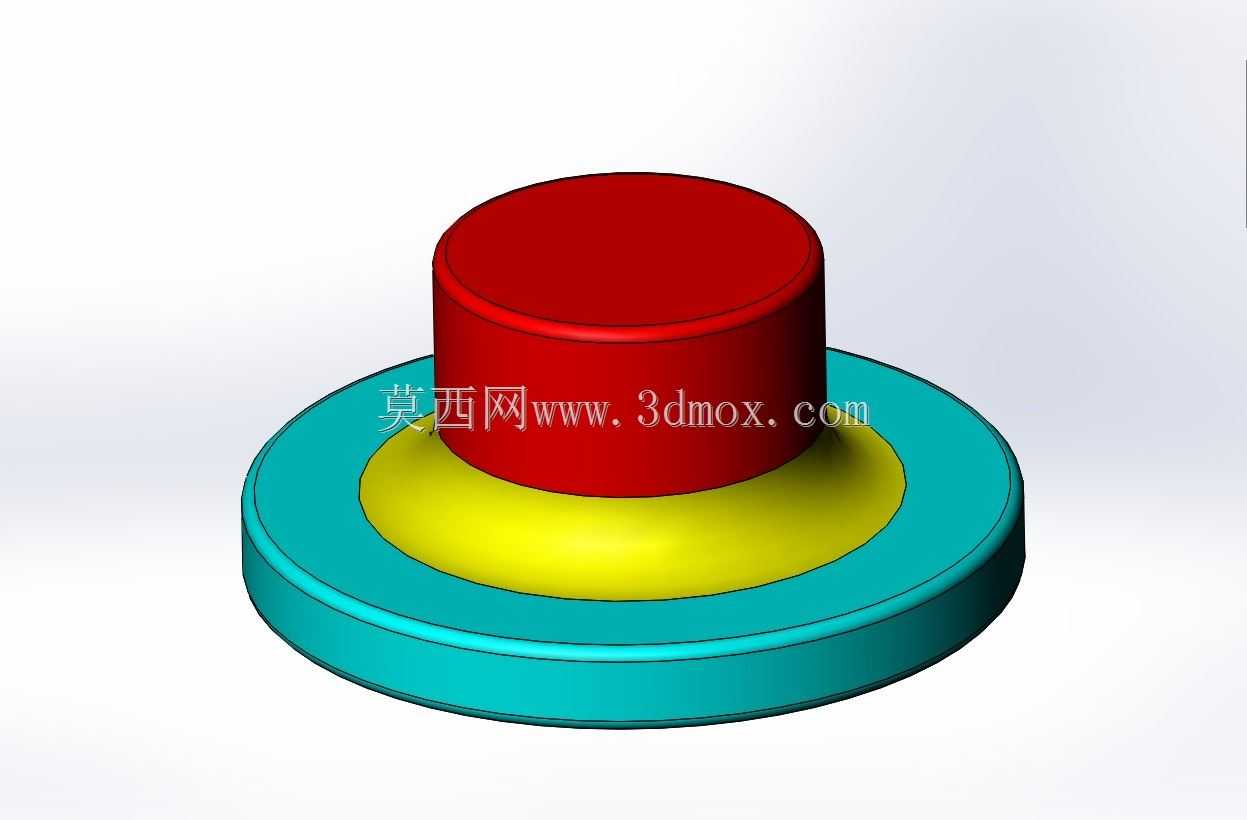

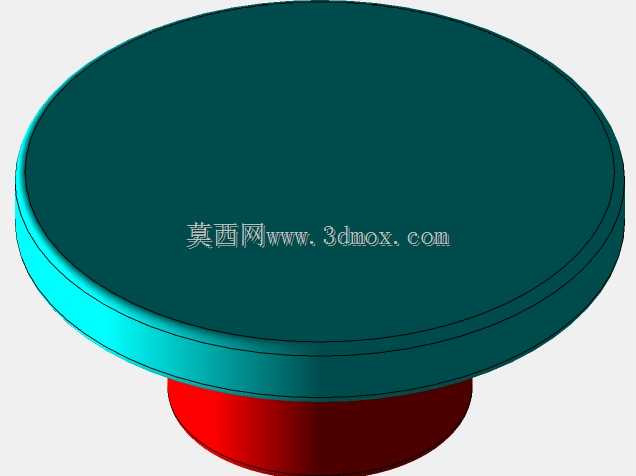

该成型工装组件主要应用于金属薄板类零件的局部凹模型腔压制成型工序，常见于五金冲压加工、钣金件批量生产的作业场景中，可适配常规开式可倾压力机、小型液压机等通用冲压设备的安装接口，无需对现有设备进行额外改造即可快速投入生产使用。整套工装采用同轴叠层式结构设计，核心工作部件分为三个功能区段：顶部的红色柱状结构为冲压受力端，采用实心圆柱构型，端面做平整化处理，可均匀承接压力设备输出的下压力，避免局部应力集中导致的工装变形或工件压伤；中间的黄色过渡区段为成型工作段，其曲面轮廓完全匹配待加工凹坑的型腔尺寸，曲面过渡处做了圆角抛光处理，可在压合过程中让金属板材沿曲面均匀延展，避免板材拉伸过度出现开裂、起皱等成型缺陷；底部的青蓝色盘状结构为工装定位基座，基座底面加工有高精度的定位止口，可与设备工作台的T型槽或专用夹具快速对位，保证冲压过程中工装不会出现偏移错位。从安装边界来看，基座的外径尺寸适配常规小型冲压设备的工作台装夹范围，整体高度可满足常规行程压力机的闭合高度要求，无需额外加装垫块即可完成装夹。设计过程中重点考量了金属板材成型的材料流动特性，成型段的曲面弧度经过反复验证，可适配0.5-2mm厚度的冷轧钢板、铝板等常用钣金材料的冷压成型需求，压制成型后的凹坑轮廓一致性好，尺寸精度可满足一般五金结构件的装配要求，无需后续额外的修型打磨工序。工装的各部件之间采用同轴定位设计，拆卸维护便捷，当成型段出现磨损后可单独更换对应部件，无需整体报废整套工装，能够有效降低生产现场的工装维护成本。在实际生产使用中，该工装可完成各类设备面板、机箱壳体上的定位凹坑、加强凹窝、装配沉台等结构的一次压制成型，相比传统的铣削加工、手工敲制等工艺，加工效率可提升数倍，且成型后的零件表面质量稳定，不会出现手工加工导致的凹坑深浅不一、轮廓歪斜等问题，非常适合中小批量钣金零件的成型加工需求。
