多工位级进冲压工装结构设计

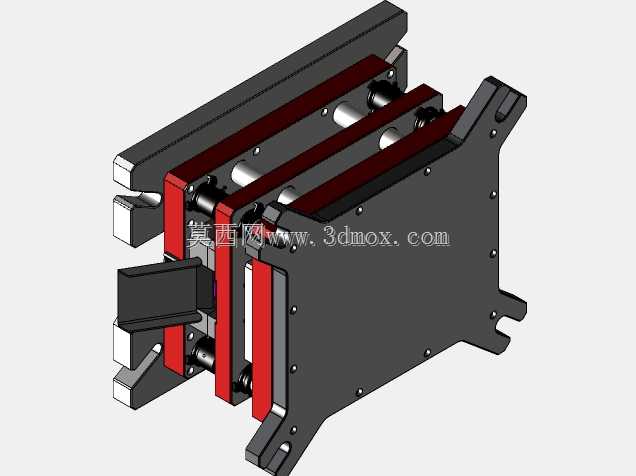

该结构为金属冲压加工领域使用的多工位级进工装，主要应用于批量金属薄板零件的连续冲压生产场景，常见于五金零部件、电子接插件、小型汽车结构件的冲压加工产线，能够在单次设备行程周期内完成多道冲压工序的同步作业，替代传统单工序模具分散加工的生产模式，大幅降低零件多次定位带来的精度误差，同时减少工序间工件转运的人力与时间成本，适配高速冲床的连续生产节拍，稳定状态下可实现每分钟数十冲次的连续加工。从实际用途来看，该工装可集成冲裁、折弯、成型、精整等多类冲压工序，带料沿工装的送料方向逐步递进，每经过一个工位完成对应工序加工，最终在末端工位直接输出成型合格的成品零件，无需额外的后续工序周转，适合厚度0.2mm至3mm范围内的冷轧钢板、不锈钢带、铜铝带等常见冲压材料的加工，能够稳定保证批量零件的尺寸一致性，将零件的形位公差控制在较高精度范围内。在功能特性上，该工装采用多层叠合的模架结构，上下模座通过高精度导向部件实现精准合模导向，避免合模过程中出现错位啃模的问题；内部设置独立的工位镶块结构，易磨损的刃口、成型部位采用分体式镶件设计，后期维护时仅需更换磨损镶件即可，无需整体报废模架，大幅降低工装的长期使用成本；模架两侧设置标准化的安装固定位，可适配多数通用规格的冲床工作台安装尺寸，同时预留送料机构的对接接口，可配合自动送料机实现无人化连续生产。设计思路上，整体结构优先考虑长期冲压作业的刚性需求，模座主体采用高强度钢材加工，保证连续冲压过程中模架不会出现形变偏移；工位排布遵循冲压工序的先后逻辑，先完成冲裁定位孔、废料冲切，再逐步进行折弯、成型工序，最后完成成品与料带的分离，工序排布过程中充分考虑带料的载体强度，避免送料过程中料带拉扯变形；导向部件采用密集布置的高精度导柱导套，保证上下模合模时的位置精度，同时在各工位设置弹性卸料结构，保证冲压完成后料带能够顺利脱离凸模，避免带料上浮影响送料精度。外形尺寸与安装边界方面，该工装整体为规整的长方体叠层结构，安装孔位按照通用冲床的工作台T型槽间距设计，安装时无需额外改装工作台，整体闭合高度适配常规行程的机械式、液压式冲床，模架外侧预留足够的安全操作空间，同时可适配光电保护装置的安装，满足冲压生产的安全规范要求。
