带制动总成的乘用车前车轮悬架结构

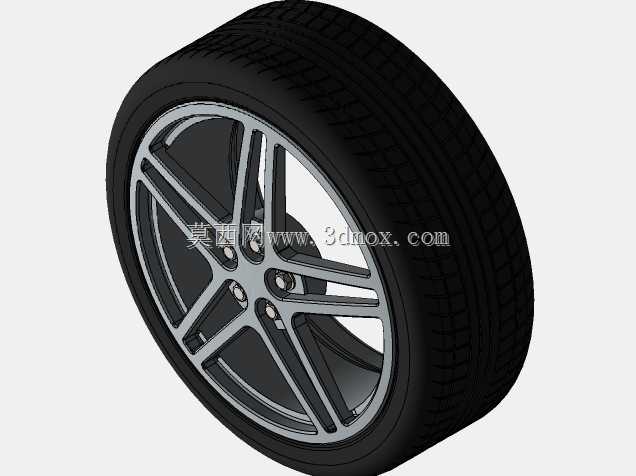

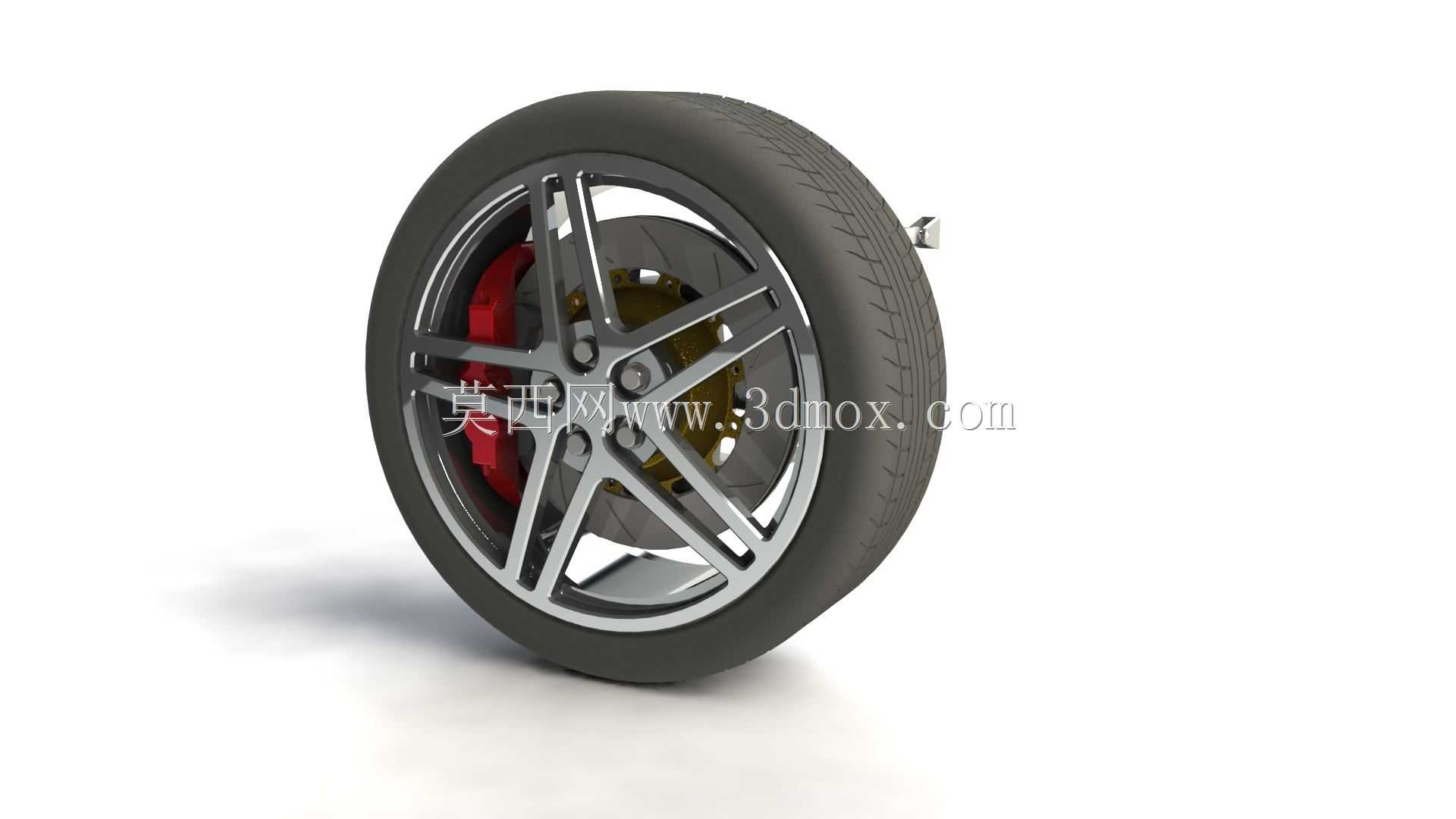

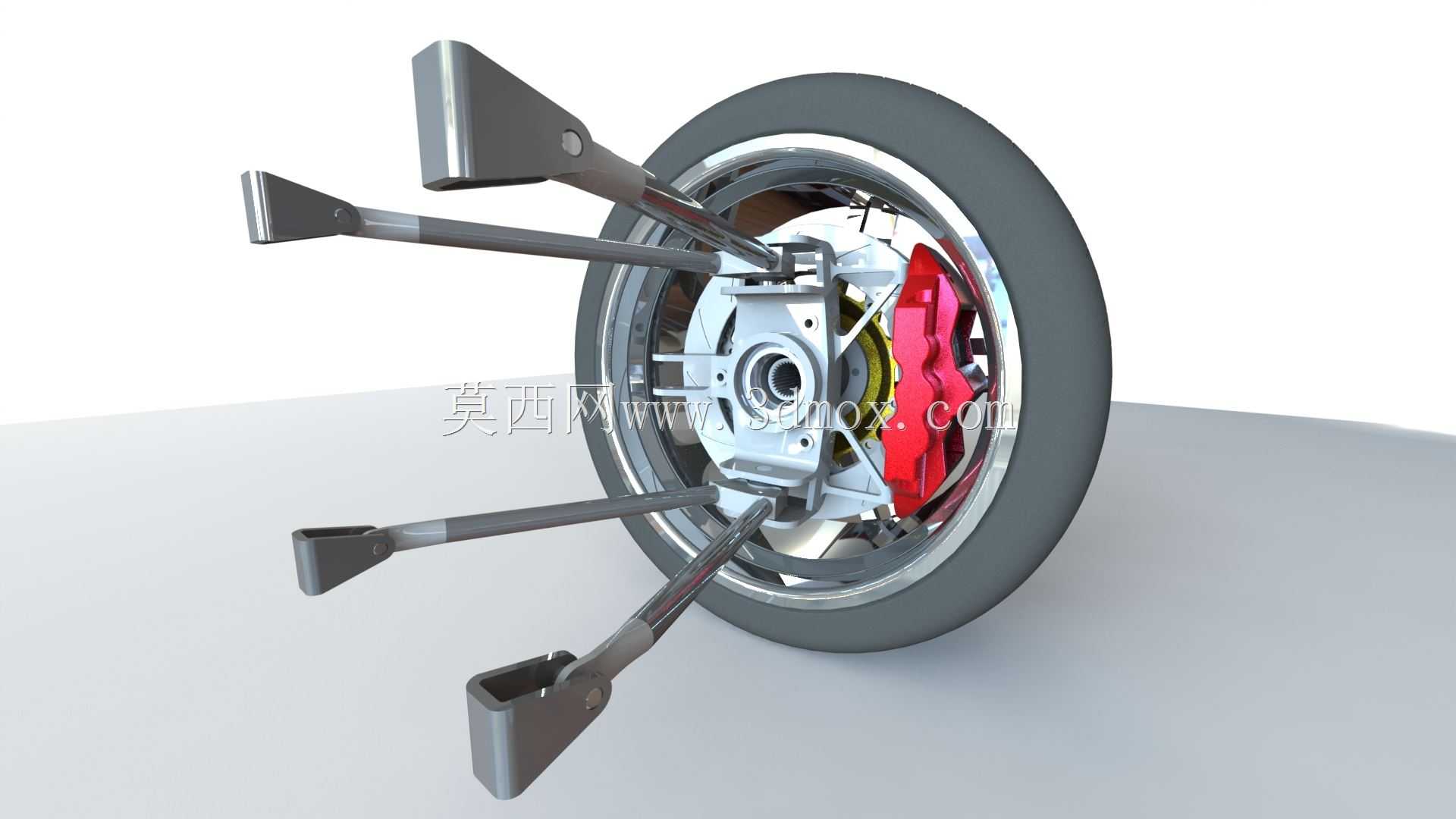

该结构是乘用车前桥核心承载与执行部件，主要应用于家用乘用车辆、轻型商用车辆的前轴位置，承担着承载车身载荷、缓冲路面冲击、传递制动力矩与转向力矩的核心作用，是车辆行驶系统中直接关联行驶安全、操控稳定性与乘坐舒适性的关键总成。在实际车辆运行场景中，该总成一端连接车身副车架，另一端固定车轮轮辋，当车辆经过颠簸路面时，悬架结构可通过弹性元件的形变吸收路面传递的冲击能量，避免刚性冲击直接传递至车身，同时配合阻尼元件抑制弹簧的多余往复振动，保证车轮始终与路面保持可靠的接触附着力，为车辆行驶提供稳定的抓地基础。在制动场景下，总成集成的盘式制动器可通过制动卡钳夹紧制动盘，将车辆的动能转化为摩擦热能，实现车辆的减速与驻车动作，卡钳采用浮动式结构设计，可在制动过程中自动调整摩擦片与制动盘的间隙，保证两侧摩擦片磨损均匀，避免制动偏磨、制动跑偏等安全隐患。在设计过程中，该结构充分考虑了安装边界与运动干涉问题：轮辋采用多辐条铝合金样式，内部预留了足够的制动卡钳安装空间，即使在车轮最大转向角度、悬架最大压缩与拉伸行程下，轮辋内壁也不会与卡钳、悬架摆臂发生运动干涉；制动盘采用通风式结构设计，盘面预留散热风道，可在车辆行驶过程中利用迎面气流快速带走制动产生的热量，避免长时间制动导致的热衰减问题，保障连续制动工况下的制动效能稳定。轮毂轴承单元采用集成式设计，将轮毂、轴承、密封件集成于一体，既缩减了总成的轴向安装尺寸，也提升了轴承的承载能力与密封性能，可有效阻挡路面泥水、灰尘进入轴承内部，延长部件的使用寿命。悬架连接点的位置经过运动学优化，可在车轮上下跳动过程中自动调整车轮的前束角与外倾角，保证轮胎接地面始终与路面保持平行，减少轮胎的异常磨损，同时提升车辆过弯时的侧向支撑能力，优化车辆的操控响应特性。整个总成的安装接口完全匹配主流前置前驱乘用车的副车架安装点位，无需额外改动即可适配同平台多款车型的装配需求，各部件的拆装维护空间预留充足，后期更换制动片、维护轴承等操作无需拆卸整个悬架总成，可有效降低车辆的后期维护成本与工时消耗。
