3D打印可组装避震减震结构设计

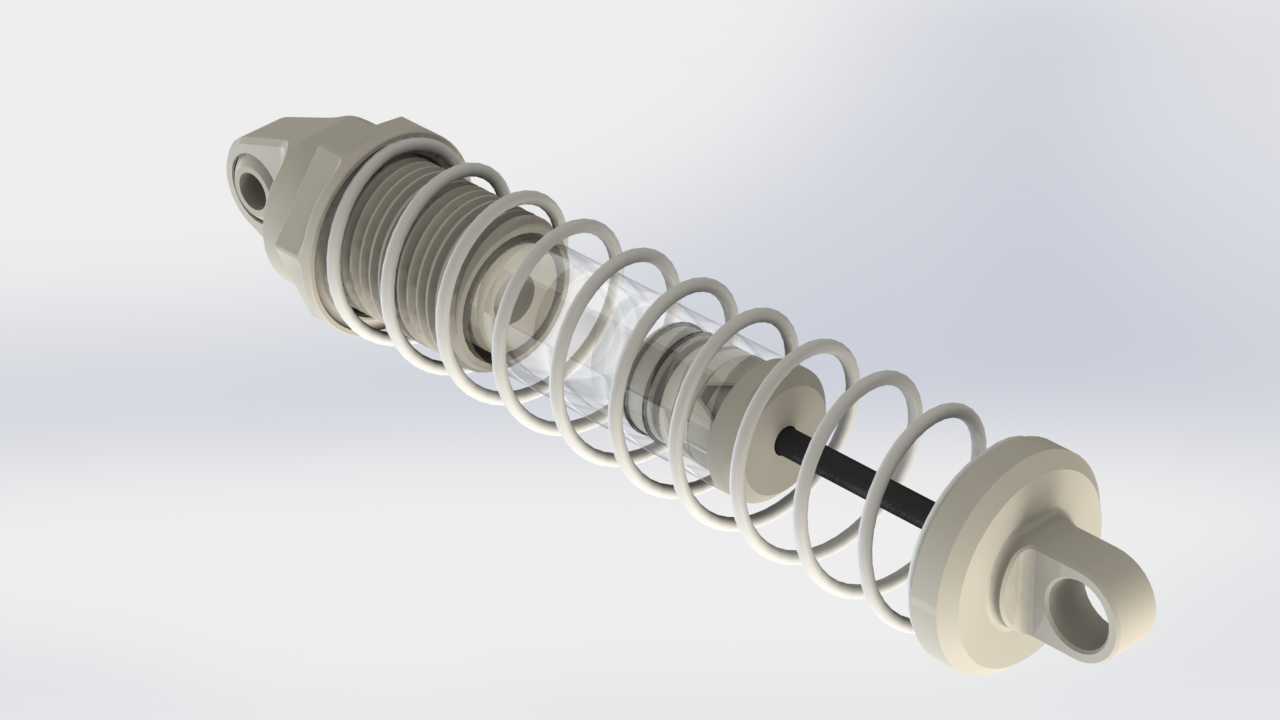

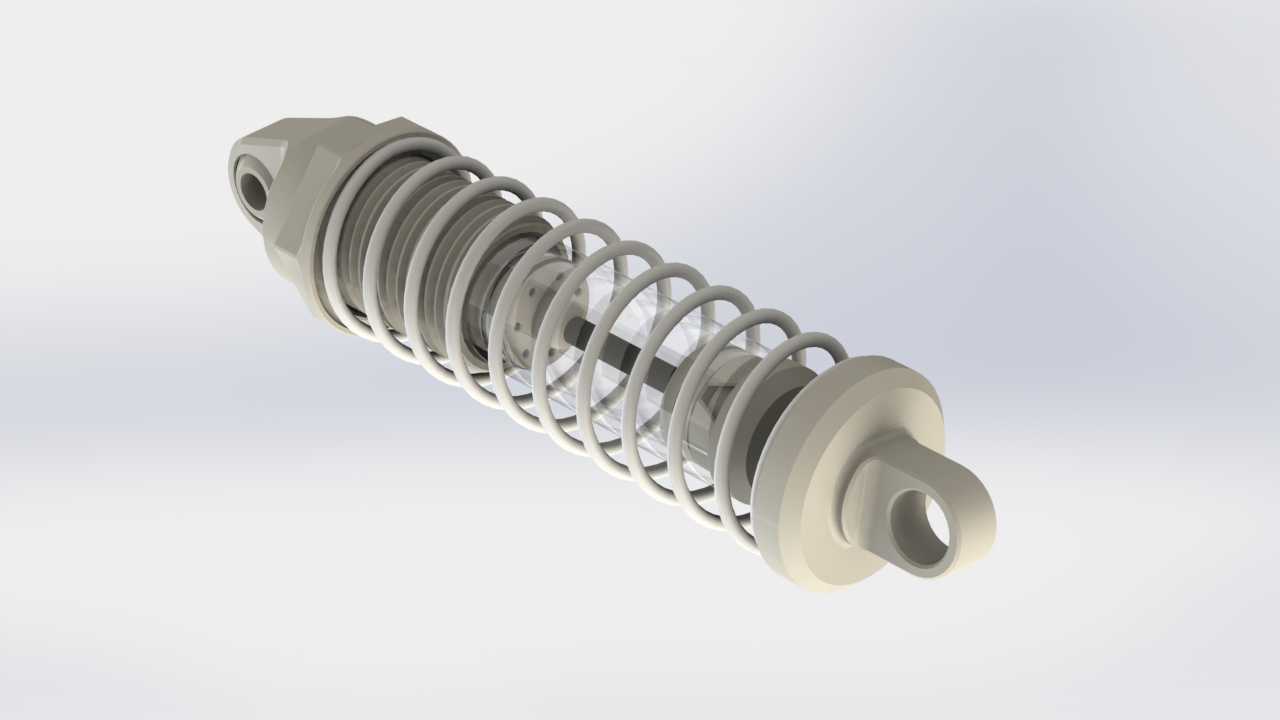

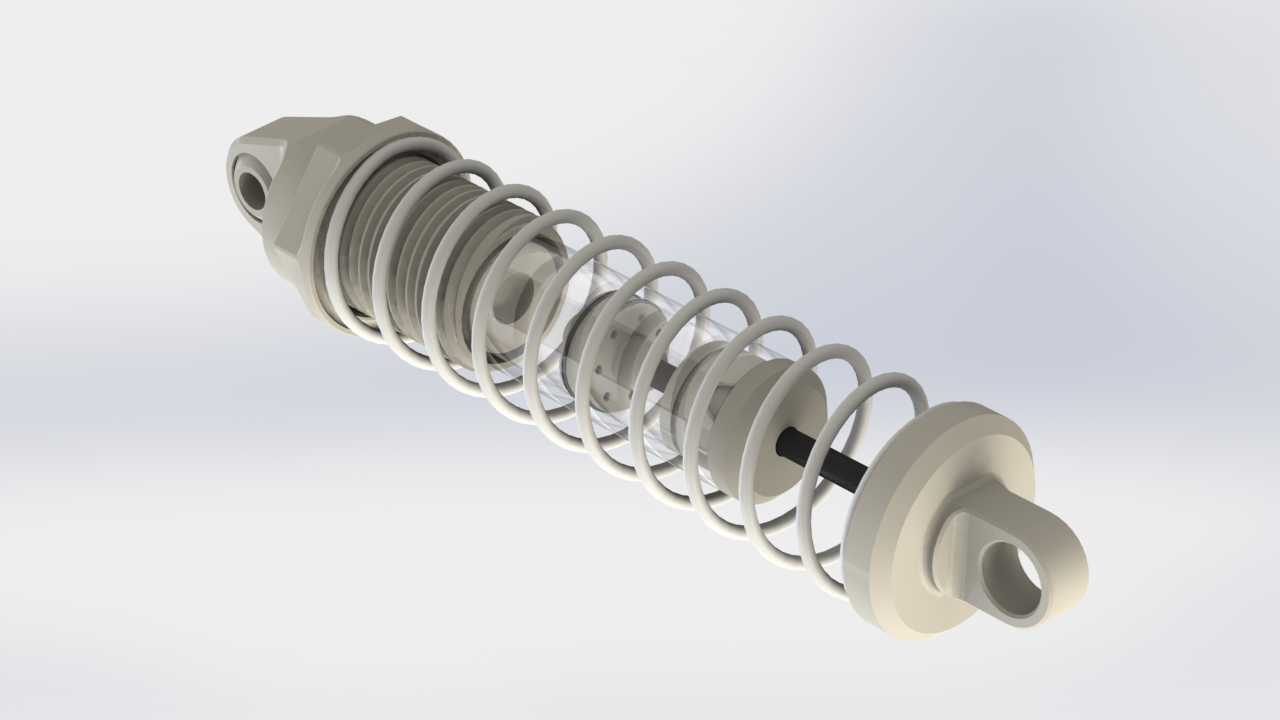

　　这套可组装的避震结构，最初的设计出发点是验证桌面级3D打印设备在小尺寸精密配合件上的公差适配能力，同时也可作为汽车悬架系统工作原理的直观演示教具，面向汽修教学、机械原理科普场景都能适用，也能给入门级结构设计从业者提供螺纹连接、密封配合、运动副设计的参考样本。整套结构的核心功能是模拟车用绞牙避震的工作逻辑，还原弹簧缓冲、阻尼介质限流的完整工作过程，区别于一体化打印的展示模型，这套结构所有配合部位均设计为可拆装形式，能够反复拆解组装，观察内部阻尼腔、活塞杆、弹簧座的配合关系。

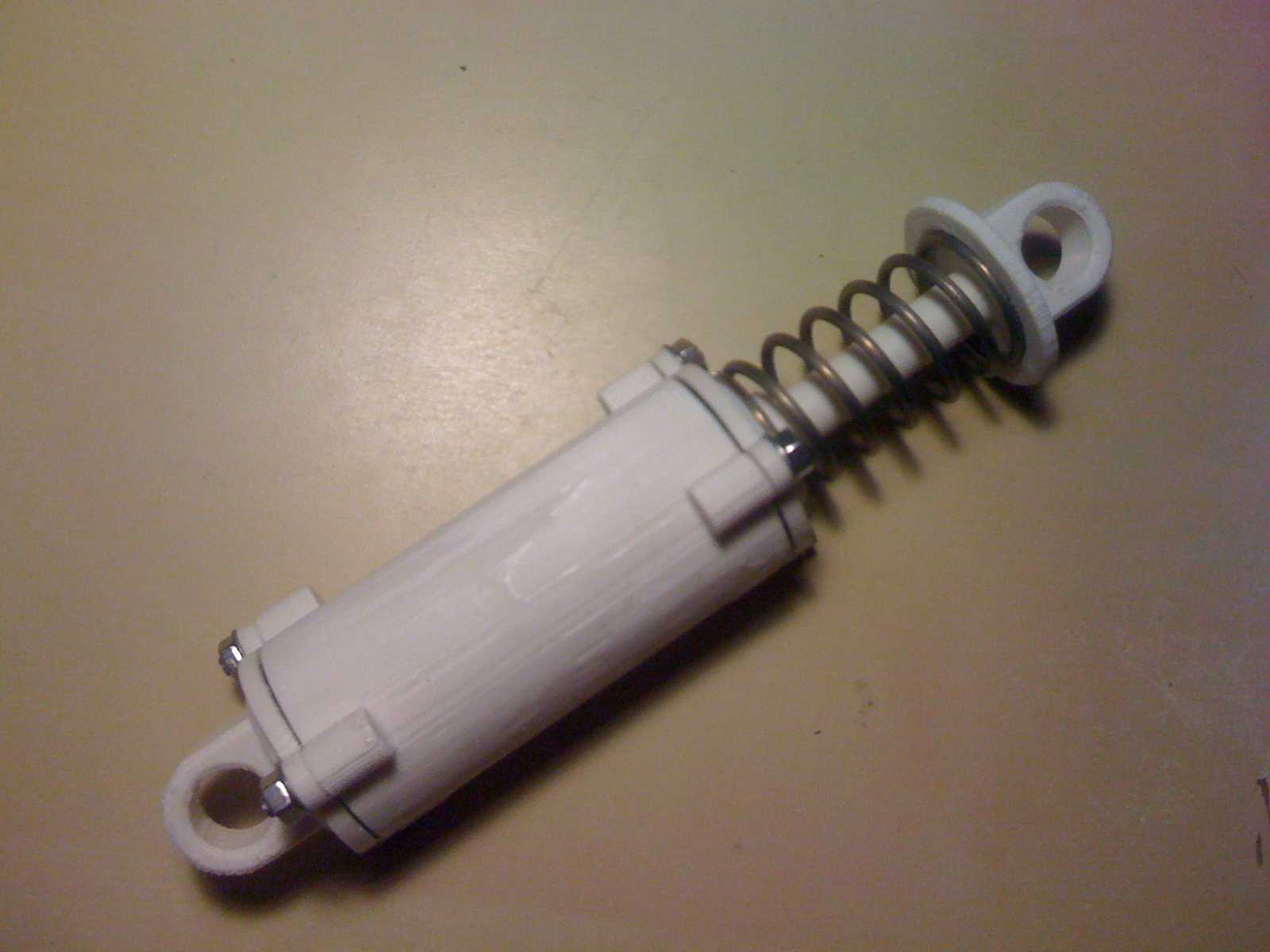

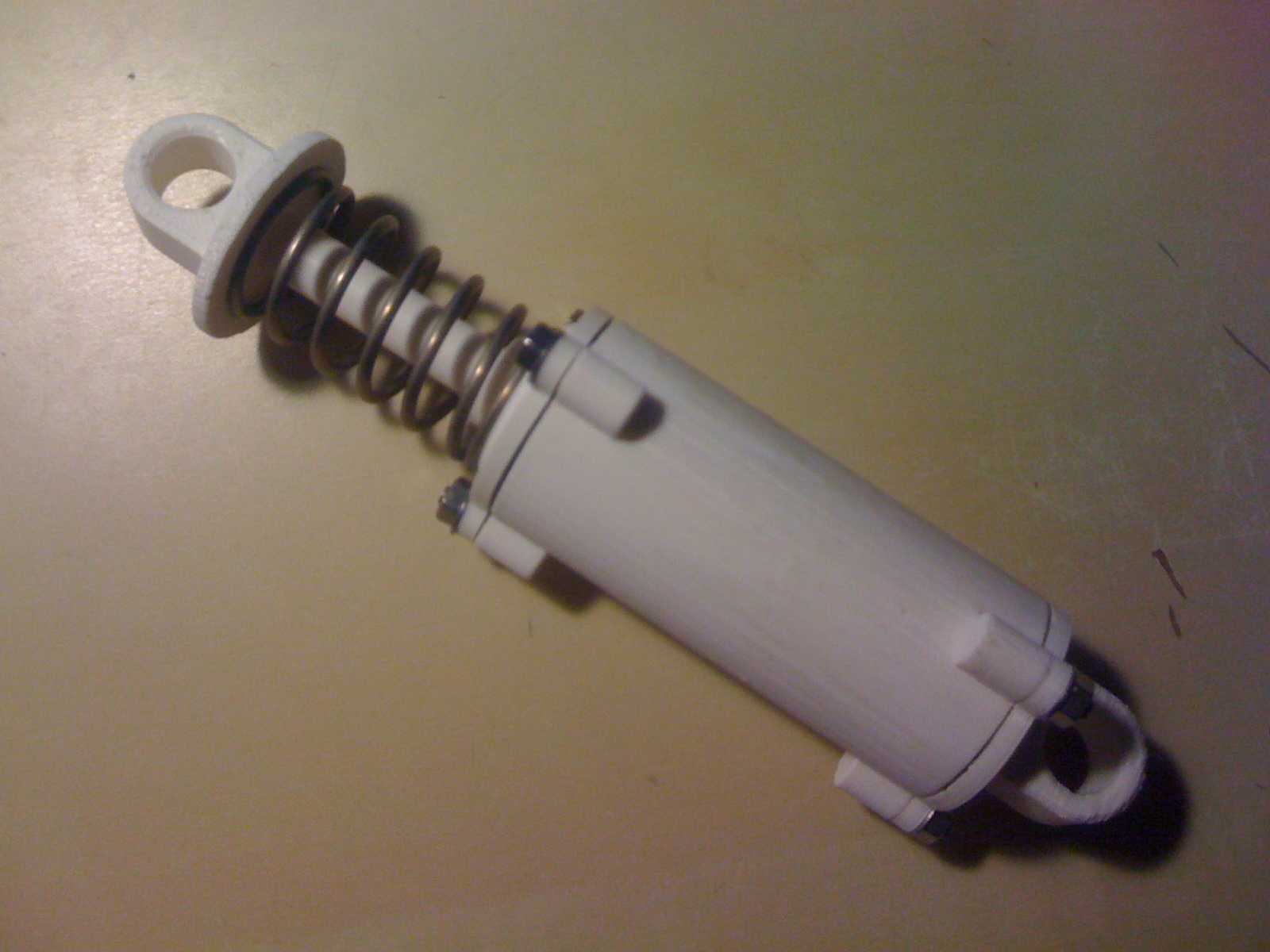

　　设计过程中首先规避了3D打印工艺的成型局限，金属螺旋弹簧、钢制活塞杆这类打印无法达到力学性能要求的零件，直接采用标准件适配的接口设计，预留的弹簧安装位、活塞杆穿装孔完全匹配市售标准五金件的尺寸规格，不需要二次加工就能完成组装。主腔室采用丙烯腈-丁二烯-苯乙烯共聚物打印成型，整体外形尺寸控制在50×42×200mm区间，两端的吊耳安装孔位同轴度公差控制在0.2mm以内，既满足桌面级FDM打印机的成型精度范围，也能保证组装后活塞杆运动无卡滞。

　　结构设计上，上下弹簧座预留了环形定位台阶，弹簧安装后不会出现径向窜动，活塞杆与端盖的配合部位设计了密封件安装槽，可适配标准O型密封圈，组装后腔室注入阻尼介质时不会出现渗漏，能够真实模拟阻尼力随活塞运动速度变化的特性。两端的连接吊耳采用通孔设计，既可以通过销钉固定在演示台架上完成动态展示，也能适配小比例模型车的安装位，作为遥控模型车的避震部件实际使用。

　　从建模逻辑来看，所有配合面均预留了0.1-0.3mm的打印间隙，针对FDM打印的层纹效应，密封槽、活塞杆导向孔的内壁均设计了0.15mm的打磨余量，打印完成后经过简单的砂纸打磨就能达到顺滑配合的要求，不需要复杂的后处理工序。腔室内部的活塞部位设计了均匀分布的阻尼孔，能够模拟真实避震器的油液流动阻力，推动活塞杆时可以直观感受到阻尼力的反馈，配合外置的螺旋弹簧，完整复现悬架系统“弹簧吸收冲击、阻尼抑制弹簧往复弹跳”的工作逻辑。

　　实际应用中，这套结构既可以作为3D打印爱好者验证设备打印精度的测试件，通过组装时的配合顺畅度判断打印机的公差控制水平、步进电机走位精度，也可以作为职业院校机械类专业的教学演示用具，相比静态的剖面模型，可拆装、可动态演示的特性能让学习者更直观理解避震系统的组成与工作原理，小尺寸的安装边界也能适配各类桌面展示台架的安装需求，不需要额外设计复杂的固定工装就能完成展示布置。
