重载型麦克纳姆全向移动滚轮结构设计

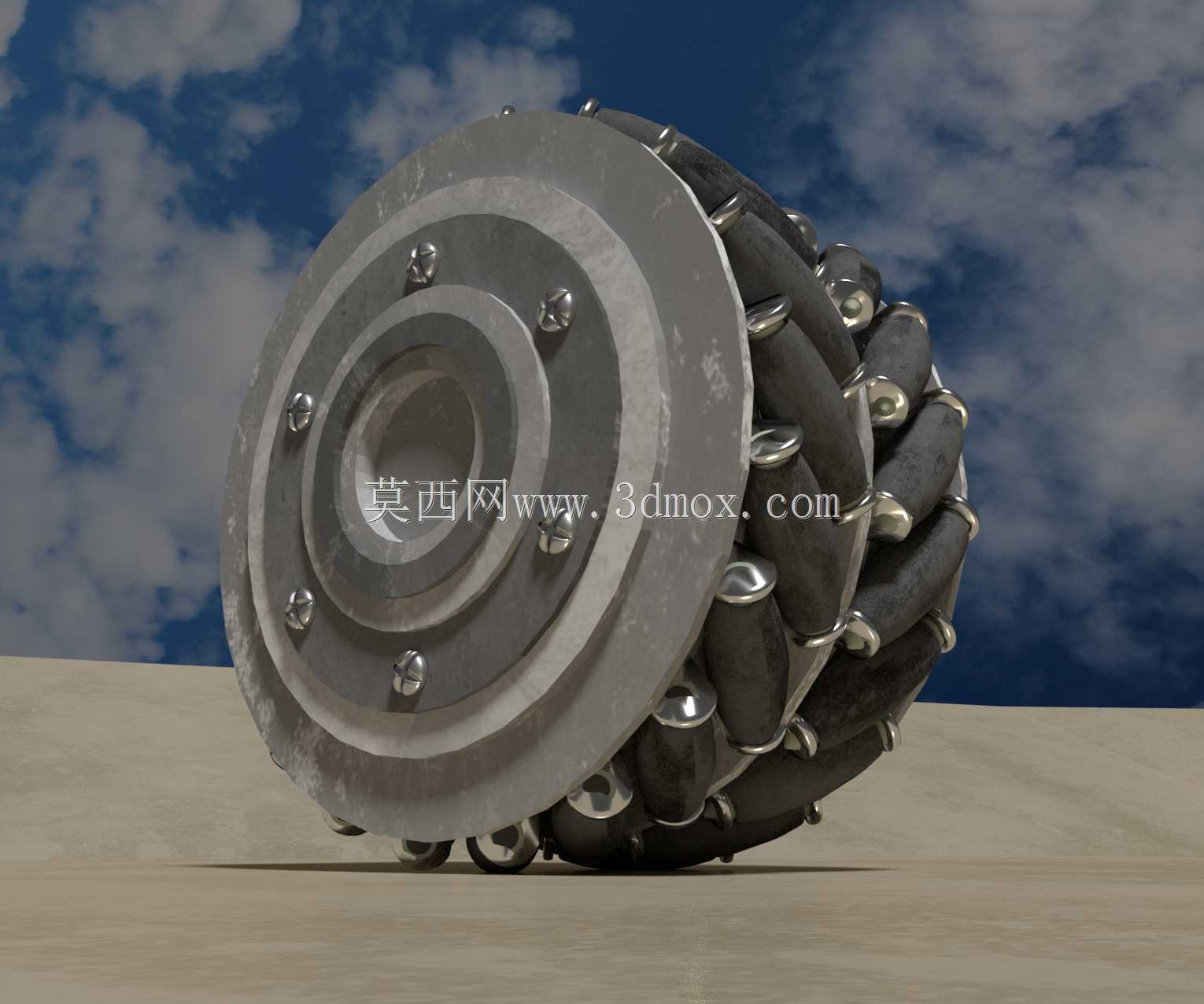

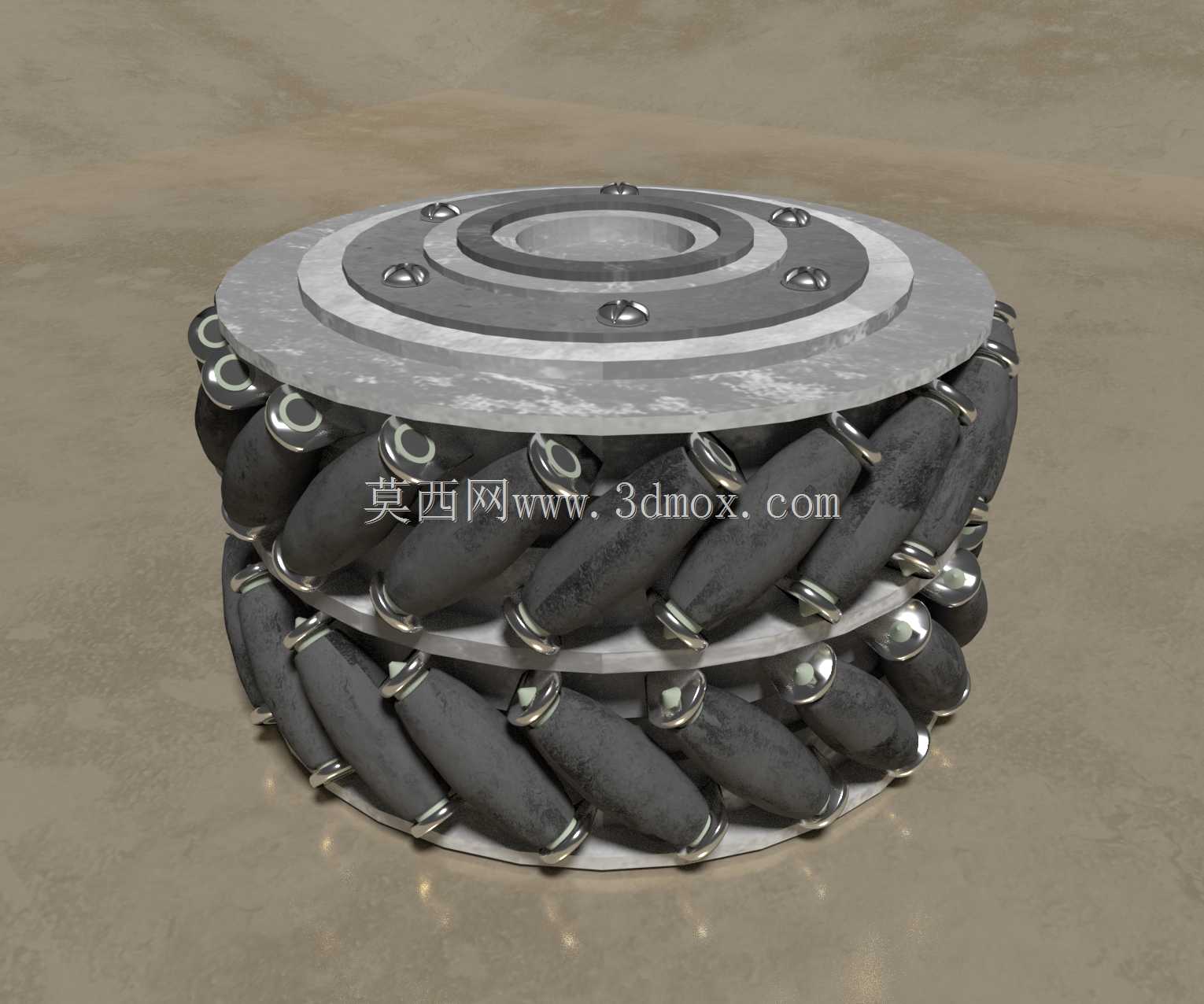

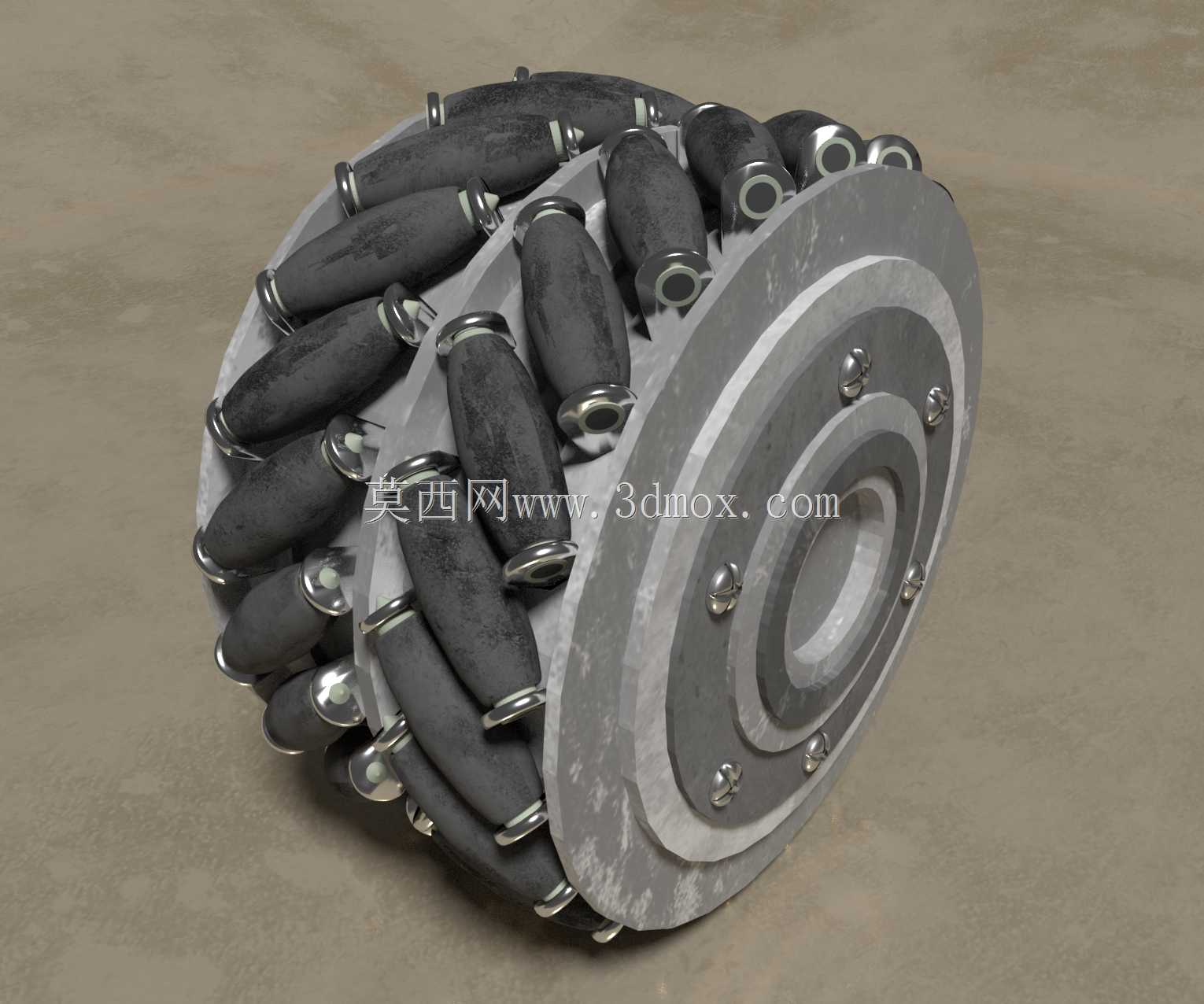

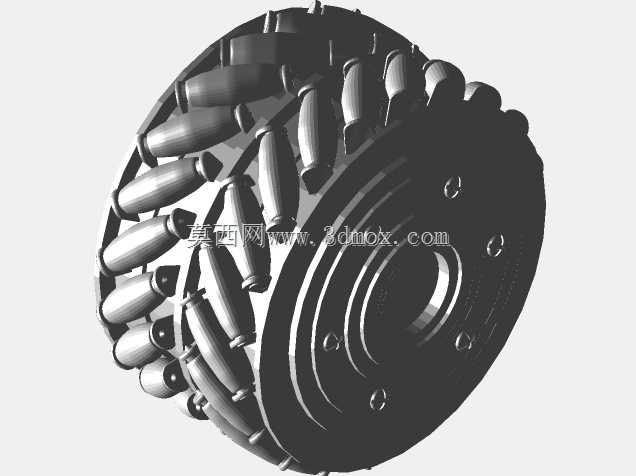

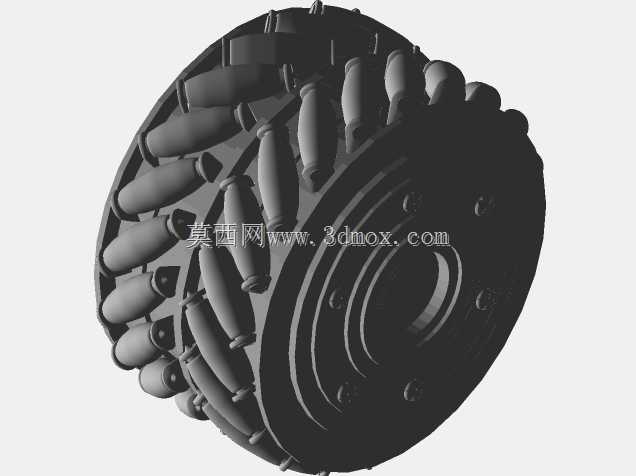

这款麦克纳姆轮是面向全向移动场景开发的行走执行部件，核心应用覆盖智能仓储AGV小车、工业巡检机器人、自动化产线转运平台、窄空间作业移动设备、服务型机器人底盘等对移动灵活性有高要求的领域，能够帮助移动设备在不改变自身朝向的前提下，完成前进、后退、横移、斜行、原地旋转等复杂移动动作，彻底解决传统轮组在狭窄通道、密集工位排布场景下转向半径不足、移动路径受限的痛点。从功能特性来看，轮体采用主轮毂搭配周向分布从动辊子的结构设计，所有从动辊子的轴线与主轮毂轴线呈固定夹角排布，通过不同轮组的转速差与转向组合，将主轮的旋转动力分解为多个方向的矢量合力，实现任意方向的移动输出；从动辊子外层采用高耐磨橡胶材质，既可以保证足够的地面摩擦力，避免动力输出过程中出现打滑空转，也能缓冲地面凹凸带来的振动冲击，提升设备移动过程的平稳性，金属包边的辊子端盖则可以避免辊子受侧向冲击时出现脱落、变形问题，延长轮组的整体使用寿命。在设计思路上，这款轮组优先考虑了重载场景的结构强度，主轮毂采用多层阶梯式法兰结构，通过多组均布的紧固螺栓实现轮毂与驱动轴连接盘的刚性固定，中心的轴孔预留了标准键槽安装位，能够匹配常规的伺服电机、减速电机输出轴安装尺寸，轮毂上的螺栓孔位采用沉头设计，避免紧固件突出轮体表面剐蹭外部构件；周向排布的从动辊子采用交错无间隙排布方式，确保轮体滚动过程中始终有至少两个辊子与地面接触，避免移动过程中出现颠簸、卡顿问题，辊子的安装轴采用独立固定结构，单根辊子出现磨损时可单独拆卸更换，大幅降低后期维护成本。从安装边界来看，这款轮组的轮毂安装端面做了平面度公差控制，能够保证与驱动法兰盘的紧密贴合，避免高速转动时出现轮体偏摆；轮体的整体外径、宽度尺寸适配中小吨位的移动平台载重需求，安装孔的中心距符合行业通用的安装标准，不需要对现有设备底盘做额外的结构改造即可直接替换安装，轮组的整体重量经过结构优化，在保证结构强度的前提下尽可能降低自重，减少移动过程中的无效动力损耗。
