SKF球面滚子止推轴承结构设计

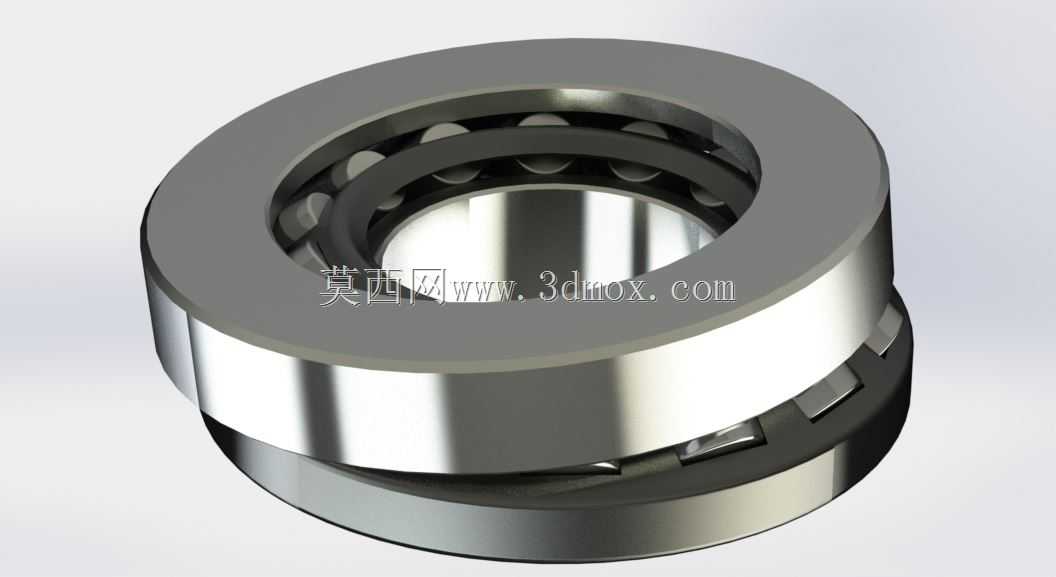

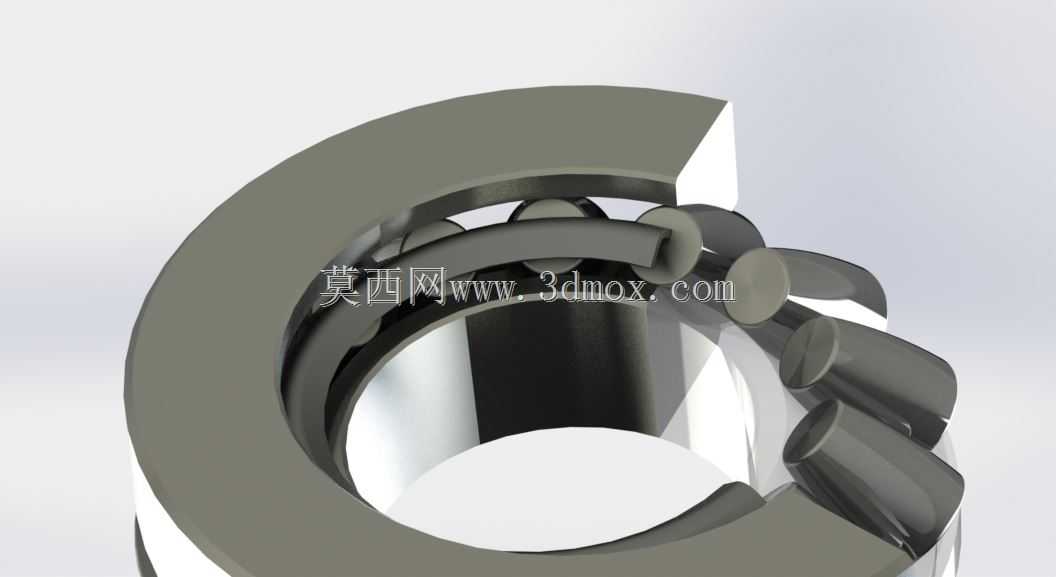

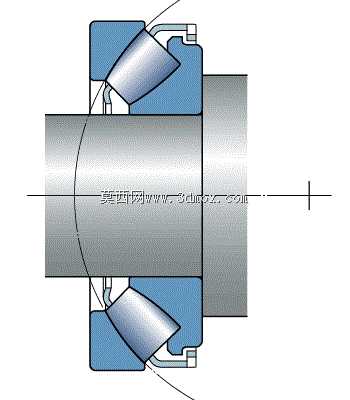

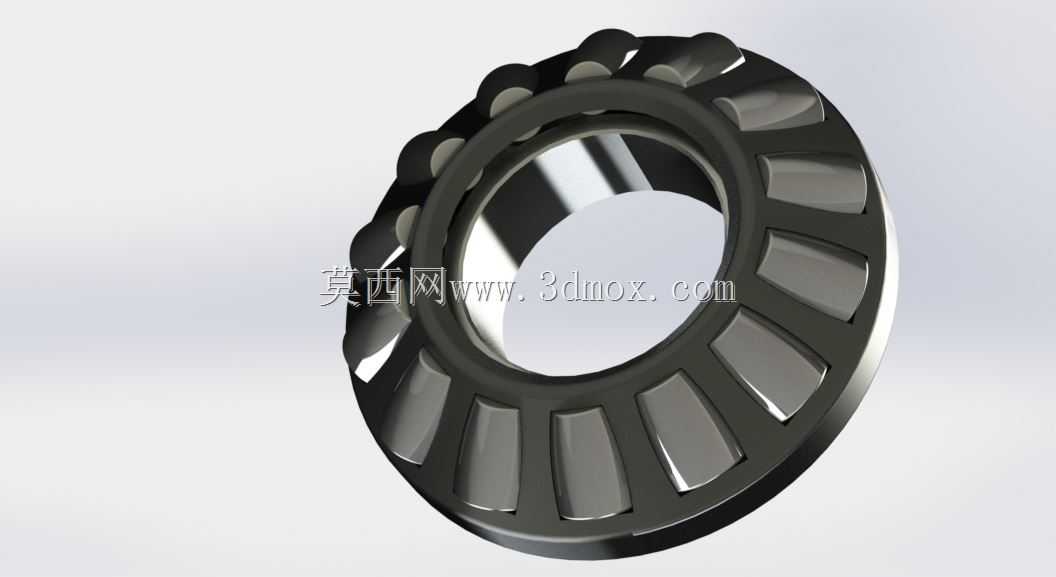

球面滚子止推轴承作为重载传动系统中的核心支撑部件，广泛应用于冶金轧钢设备、重型矿山破碎机、大型起重机械、船舶推进轴系、风电齿轮箱等存在复合载荷的工况场景，这类场景下设备转轴不仅会承受沿轴线方向的巨大轴向推力，还会伴随轴系挠曲、安装对中误差带来的径向载荷，普通推力轴承无法同时适配两类载荷的承载需求，极易出现滚道点蚀、滚动体卡滞、早期失效等问题。该款轴承采用调心式球面滚子设计，滚动体为带球面轮廓的锥形滚子，均匀排布在上下两片带球面滚道的轴圈与座圈之间，滚子与滚道的接触为线接触修正后的面接触形态，能有效分散接触应力，相比同尺寸的推力球轴承，其动载荷承载能力可提升40%以上，同时可适应轴与轴承座之间最大3度的角度偏差，自动补偿轴系挠曲变形与安装对中误差，避免局部应力集中导致的部件损坏。轴承设计过程中，滚子的球面轮廓经过修形优化，确保滚子在滚道内滚动时接触应力沿母线均匀分布，同时轴承设置了一体式法兰引导结构，法兰挡边与滚子大端面形成稳定的滑动摩擦副，在高速运转工况下可精准引导滚子保持正确的公转姿态，避免滚子出现歪斜、打滑现象，降低运转过程中的振动与噪声，提升轴承高速运转的稳定性。从安装边界来看，该轴承内径为65mm，外径为140mm，安装时轴圈与转轴采用过盈配合，随轴同步转动，座圈与轴承座孔采用间隙配合，可自适应轴系的微量偏摆，安装过程中需保证滚道与滚动体的清洁度，避免硬质杂质进入滚道造成接触面划伤，同时需匹配对应牌号的极压润滑脂，在重载冲击工况下形成稳定的油膜，降低接触面的磨损速率。轴承的分体式结构设计也便于现场拆装维护，当轴承达到额定使用寿命后，可快速拆分轴圈、滚子保持架组件与座圈，无需对周边轴系部件进行大规模拆解，有效降低设备停机维护的时间成本。在实际设备运行过程中，该类轴承可将转轴运转过程中的轴向与径向载荷平稳传递至轴承座结构，同时约束转轴的轴向窜动位移，保证转轴始终保持在设计的运转精度范围内，为整套设备的长期稳定运行提供可靠的支撑保障。
