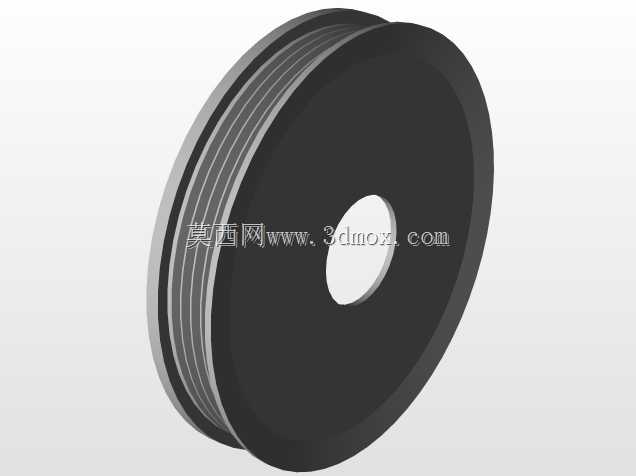

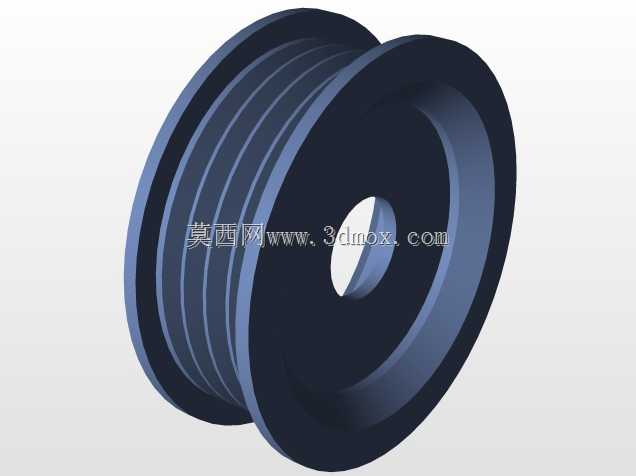

这款多槽式皮带传动轮是机械传动系统中应用极为广泛的核心动力传递部件,主要适配多楔带或多根并联V带的传动场景,常见于工业生产设备的动力传输链路、小型动力机组的传动单元、农用作业机械的动力输出端以及轻工生产设备的传动机构中,承担着将动力源输出的扭矩通过皮带摩擦传递至从动端,实现不同转速、不同转向动力传输的核心作用,能够在长轴距的传动布局中稳定传递动力,同时具备一定的缓冲吸振能力,可降低动力源启动瞬间的冲击对后端负载的影响,有效延长整套传动系统的使用寿命。
从功能特性来看,该传动轮采用多道平行环槽的结构设计,相比单槽皮带轮,能够大幅提升与传动皮带的接触摩擦面积,在相同张紧力条件下可传递更大的扭矩,避免高负载工况下出现皮带打滑、动力流失的问题;多槽的对称布局也让皮带受力更加均匀,减少单根皮带的负载偏差,降低皮带偏磨、过早失效的概率。轮体中心设计有标准安装轴孔,可直接与传动轴配合装配,轴孔周边的轮辐部分采用等厚实体结构,既保证了轮体高速旋转时的结构强度,避免离心力作用下出现轮体变形,又合理控制了轮体自身重量,降低传动轴的转动惯量负担,提升动力响应速度。
在设计思路上,这款传动轮优先匹配通用标准多楔带的槽型参数,环槽的角度、深度、槽间距均遵循通用传动件的设计规范,能够直接适配市售的标准规格传动皮带,无需定制特殊规格皮带即可完成装配,降低设备的后期维护成本。轮体的外缘做了圆滑过渡处理,没有尖锐棱角,既可以避免安装过程中划伤操作人员,也能防止皮带运转过程中被棱角割伤,提升皮带的使用寿命。轮体的轴向尺寸经过优化,在保证足够槽数满足传动扭矩需求的前提下,尽可能压缩轴向安装空间,适配结构紧凑的设备安装需求,轮体两侧的挡边结构略高于环槽顶面,能够防止皮带在高速运转、负载波动时出现脱槽的问题,提升传动过程的稳定性与可靠性。
从安装边界来看,该传动轮的中心轴孔尺寸适配常规直径的传动转轴,装配时可通过键连接实现周向固定,避免轮体与转轴之间出现相对转动;轮体的外径尺寸经过匹配设计,可根据传动比需求搭配不同直径的从动轮,实现预期的转速输出;安装时需要保证轮体的端面与传动轴轴线保持垂直,同时确保主动轮与从动轮的槽位处于同一平面,避免皮带出现偏斜磨损,轮体两侧预留的安装空间需要满足皮带安装、张紧调节的操作需求,周边预留足够的安全间隙,避免运转过程中与周边其他零部件发生干涉。
