相交轴传动用配对锥齿轮结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170948
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计
  • 相交轴传动用配对锥齿轮结构设计

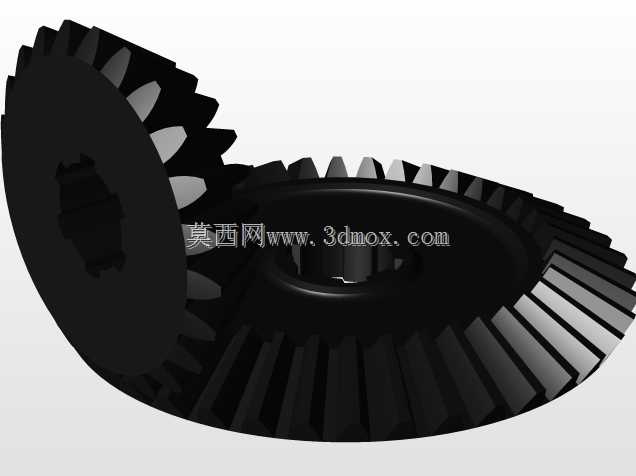

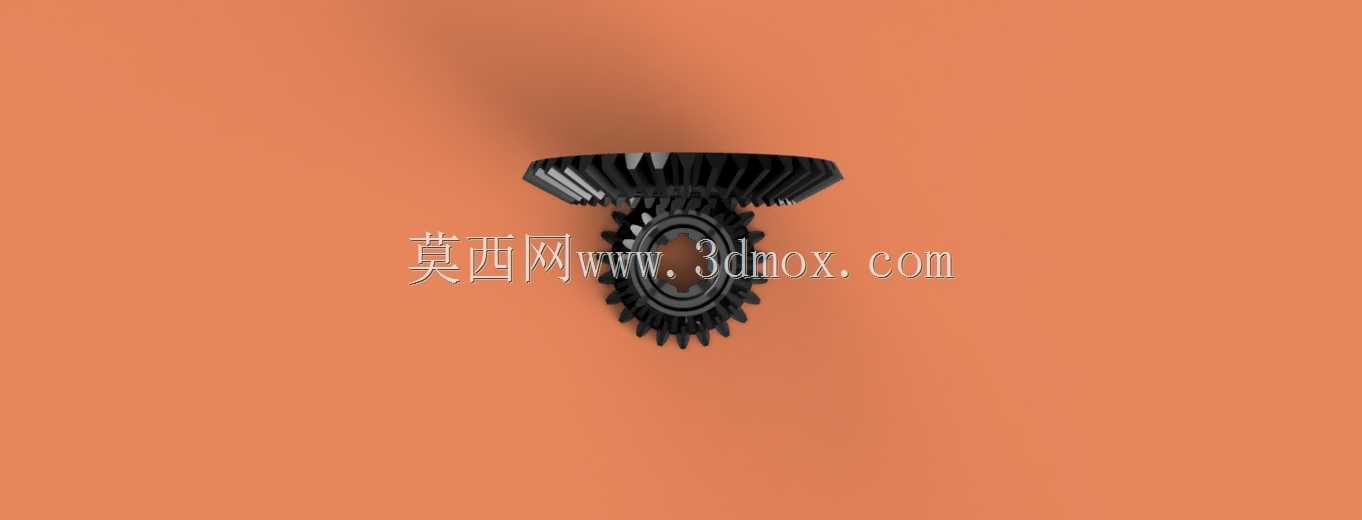

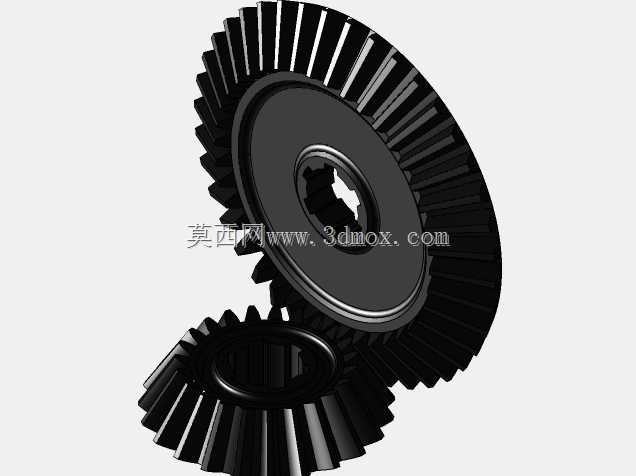

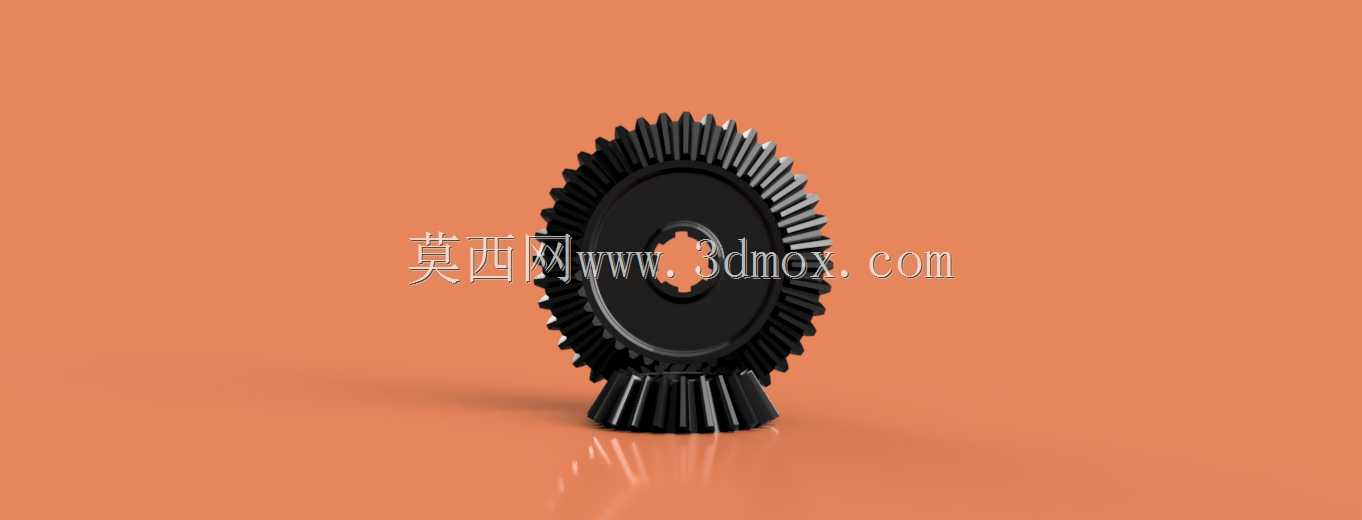

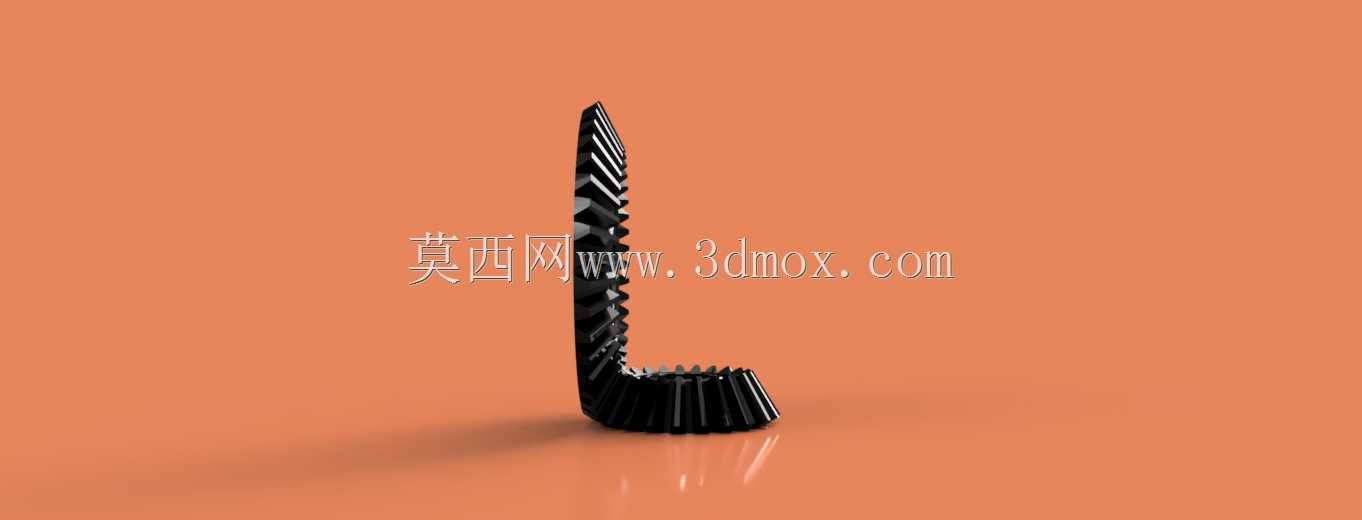

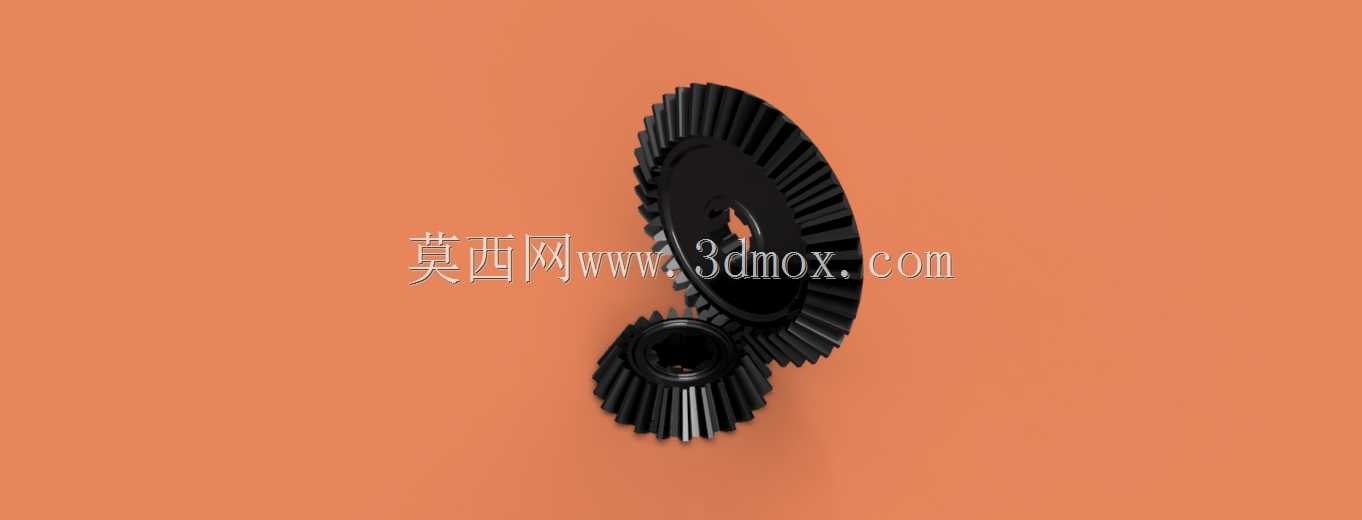

这套锥齿轮副是专为两轴线相交的动力传递场景开发的核心传动构件,在各类需要改变动力传输方向的机械结构中应用广泛,覆盖轻工机械、农业装备、小型动力机具、机床进给机构、差速传动单元等多个场景,能够在空间受限的安装环境下完成垂直或特定角度相交轴之间的扭矩与转速传递,替代多组平行轴齿轮的复杂排布,大幅压缩传动机构的整体占用空间。

从实际用途来看,该锥齿轮副依靠成对啮合的锥形齿面实现动力换向,可根据传动比需求匹配不同的齿数组合,既可以在低转速大扭矩工况下作为减速传动件使用,也能够在高速轻载场景下完成运动方向的切换,齿部的啮合接触区域经过设计优化,能够在额定负载下保持稳定的线接触状态,减少传动过程中的滑动摩擦损耗,降低运行过程中的振动与异响,提升整套传动机构的运行平顺性。

在功能特性设计上,这套锥齿轮采用直齿锥齿形结构,相比螺旋锥齿轮加工难度更低,装配调整门槛更小,更适合中小功率的传动场景;齿轮的背锥面与安装基准面保持严格的垂直公差,齿顶与齿根的过渡区域做了圆弧倒角处理,避免应力集中导致的齿部断裂风险;齿轮中心的安装孔预留了键槽位置,可与对应直径的传动轴通过平键实现周向固定,防止传动过程中齿轮与轴发生相对转动,轮毂部分的厚度经过强度校核,能够承受额定扭矩下的挤压应力,不会出现轮毂开裂的问题。

设计过程中首先确定了两轴的相交角度为常用的90度,以此为基础推导节锥角、齿顶锥角、齿根锥角的参数,保证两个齿轮的节锥母线能够完全重合,啮合时齿面能够实现全齿长接触;同时严格控制齿侧间隙在合理范围内,既避免间隙过小导致的卡滞、磨损加剧问题,也防止间隙过大造成传动回程误差过大、反向传动精度不足的缺陷。

从安装边界来看,这套锥齿轮副的两个齿轮分别对应不同的安装轴径,安装时需要保证两个齿轮的轴线交点与节锥顶点完全重合,轴向定位尺寸需要按照设计值严格调整,避免出现齿面偏载导致的局部过度磨损;齿轮的外径尺寸经过紧凑化设计,在满足强度要求的前提下尽可能缩小径向尺寸,适配封闭齿轮箱内部的狭小安装空间,齿面距离箱体侧壁预留有足够的安全间隙,不会在运转过程中与周边结构发生干涉,可直接适配常规的小型闭式齿轮传动腔体安装需求,也可在开式传动场景下搭配防尘护罩使用。
