汽车传动系统差速器齿轮箱结构

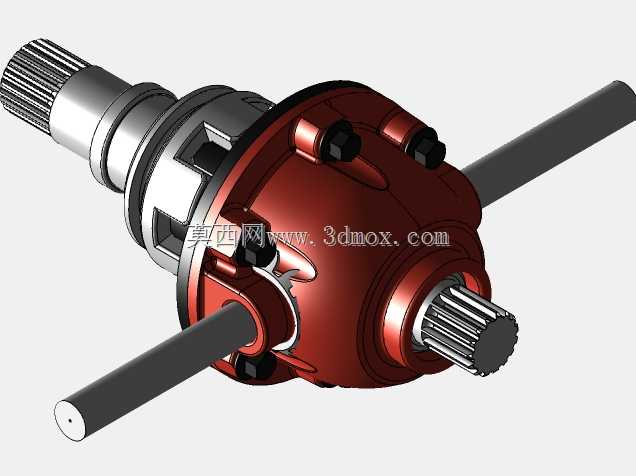

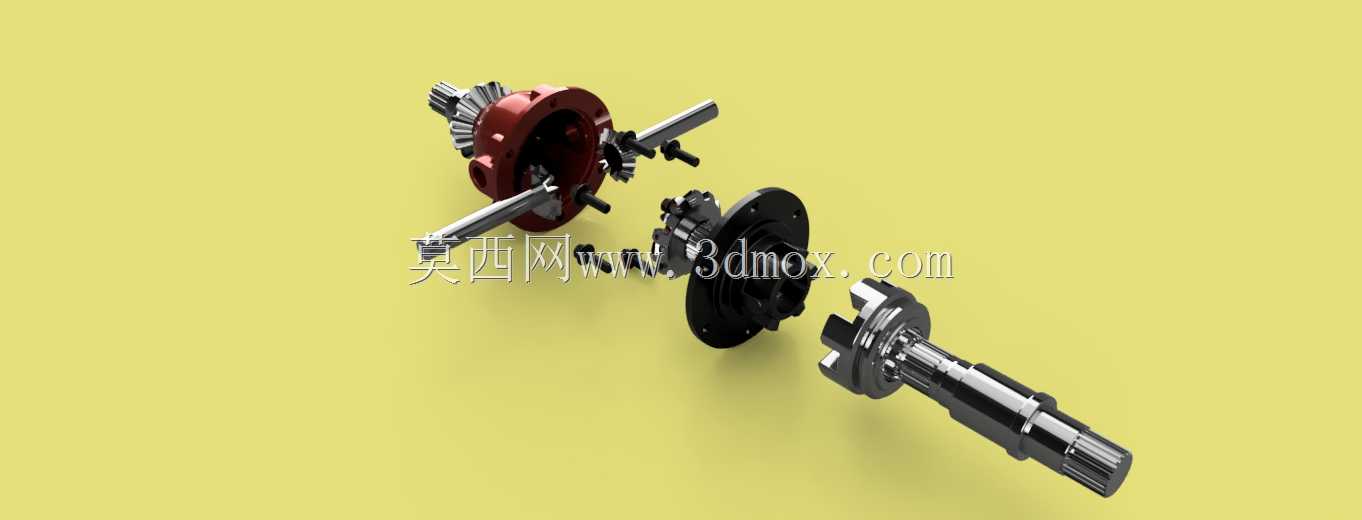

差速器齿轮箱是汽车传动系统中承担动力分流与转速调节的核心部件，主要应用于各类燃油、新能源乘用车辆与商用车辆的驱动桥总成中，安装位置处于主减速器与两侧驱动半轴之间，是保障车辆转弯、非平整路面行驶时两侧车轮能够以不同转速滚动、避免轮胎滑动磨损的关键结构。在实际车辆运行场景中，当车辆直线行驶时，差速器内部行星齿轮仅随差速器壳体公转，不发生自转，将主减速器传递来的扭矩均匀分配给左右两侧半轴，保证两侧车轮转速一致，维持车辆直线行驶的稳定性；当车辆转弯行驶或是行驶在坑洼、附着系数不一致的路面时，两侧驱动轮的行驶阻力出现差值，此时行星齿轮在公转的同时产生自转，自动调整两侧半轴的转速，允许两侧车轮以不同转速转动，既可以保证车辆转向的平顺性，避免轮胎出现拖滑、异常磨损，也能减少转向机构与传动系统的附加载荷，提升整车行驶的操控性与通过性。该差速器齿轮箱采用对称式锥齿轮差速结构设计，核心组成包含差速器壳体、十字行星齿轮轴、四个锥面行星齿轮、两个与半轴连接的半轴锥齿轮、对应轴承位与连接法兰结构，整体结构紧凑，所有齿轮啮合面均采用渐开线锥齿形设计，保证动力传递过程中啮合平稳、噪音低、承载能力强，能够适配常规家用轿车到轻型商用车的扭矩传递需求。设计过程中充分考虑了安装边界与装配兼容性，差速器壳体两端预留标准轴承安装位，可匹配常规驱动桥的轴承座安装尺寸，壳体上的连接法兰可直接与主减速器从动齿轮固定连接，两侧半轴齿轮的内花键尺寸适配同规格的驱动半轴，无需额外改装即可适配对应车型的驱动桥装配空间，整体径向尺寸控制在常规驱动桥壳体的容纳范围内，轴向长度预留了半轴安装的伸缩余量，避免车辆行驶过程中半轴窜动对差速器造成冲击。同时结构设计上兼顾了润滑需求，差速器壳体上预留有润滑油导流孔，车辆行驶过程中驱动桥内的齿轮油可通过导流孔进入差速器内部，对行星齿轮、半轴齿轮的啮合面以及行星齿轮轴的配合面进行充分润滑，减少部件磨损，延长整体使用寿命。
