模块化拐角链条大瓶带式输送设备

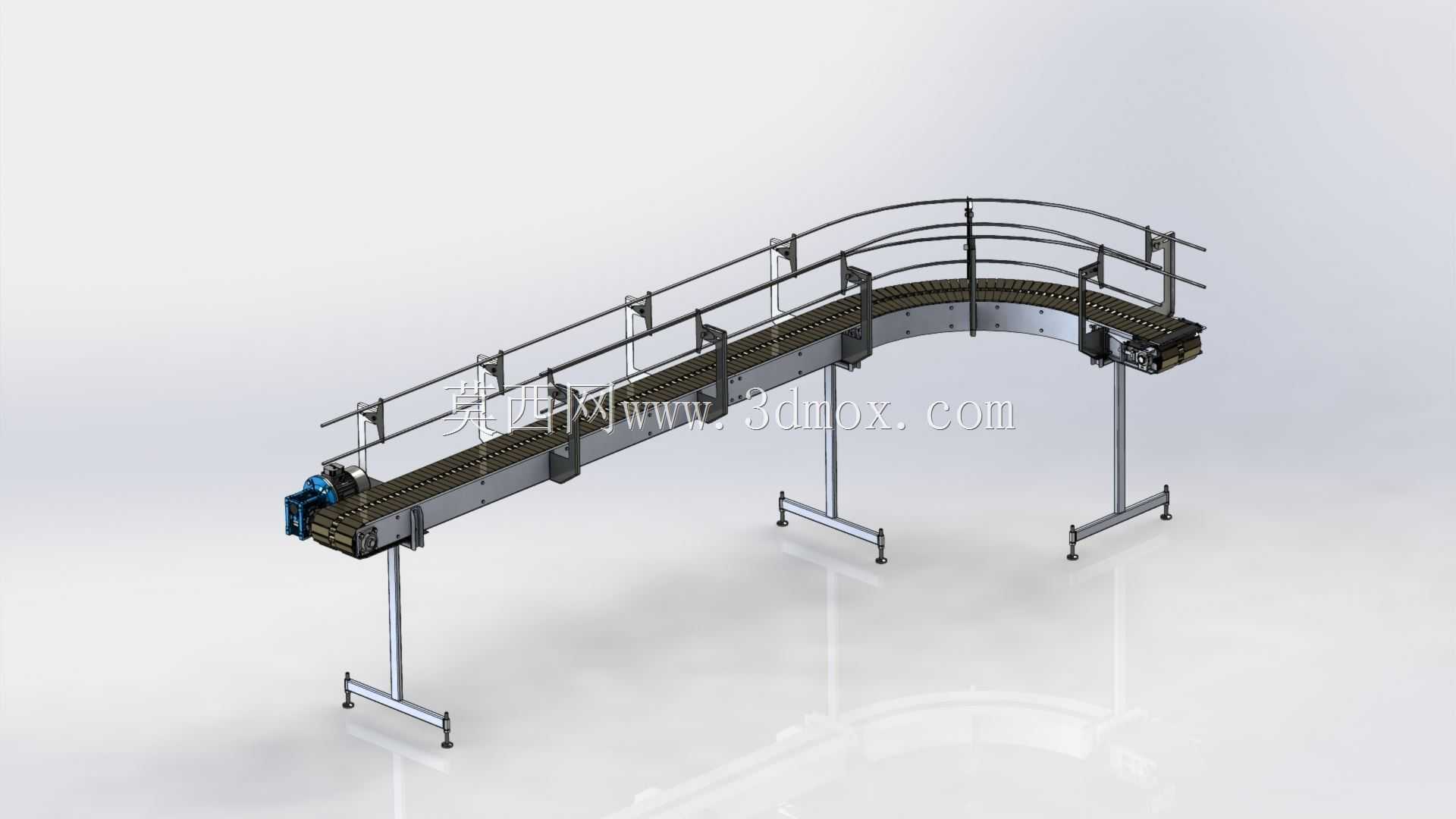

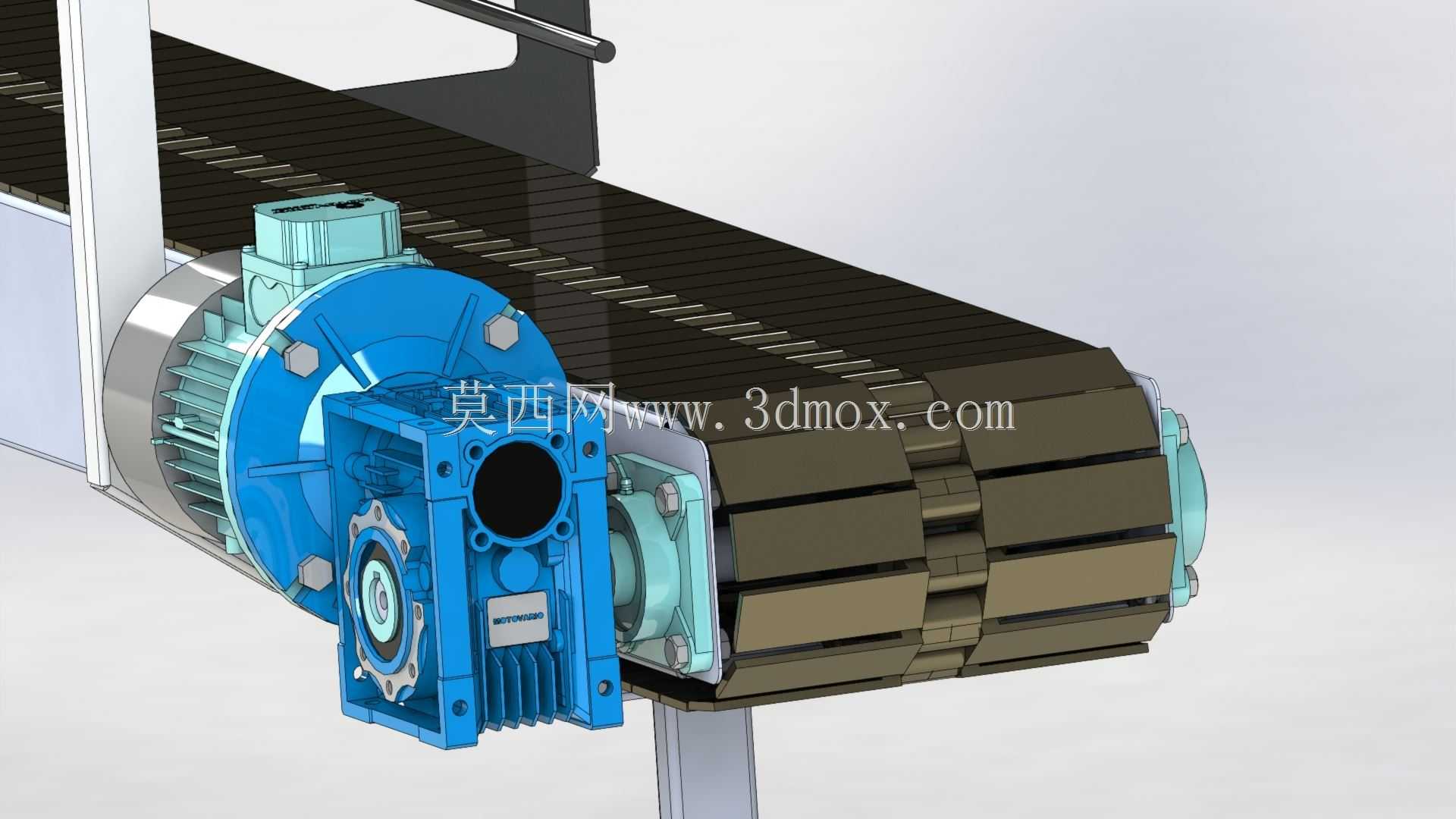

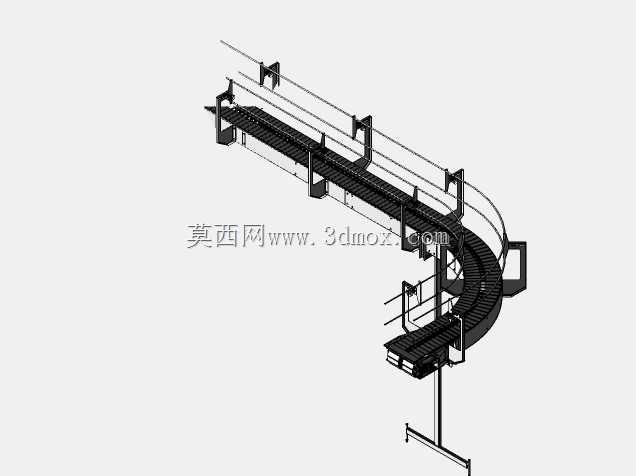

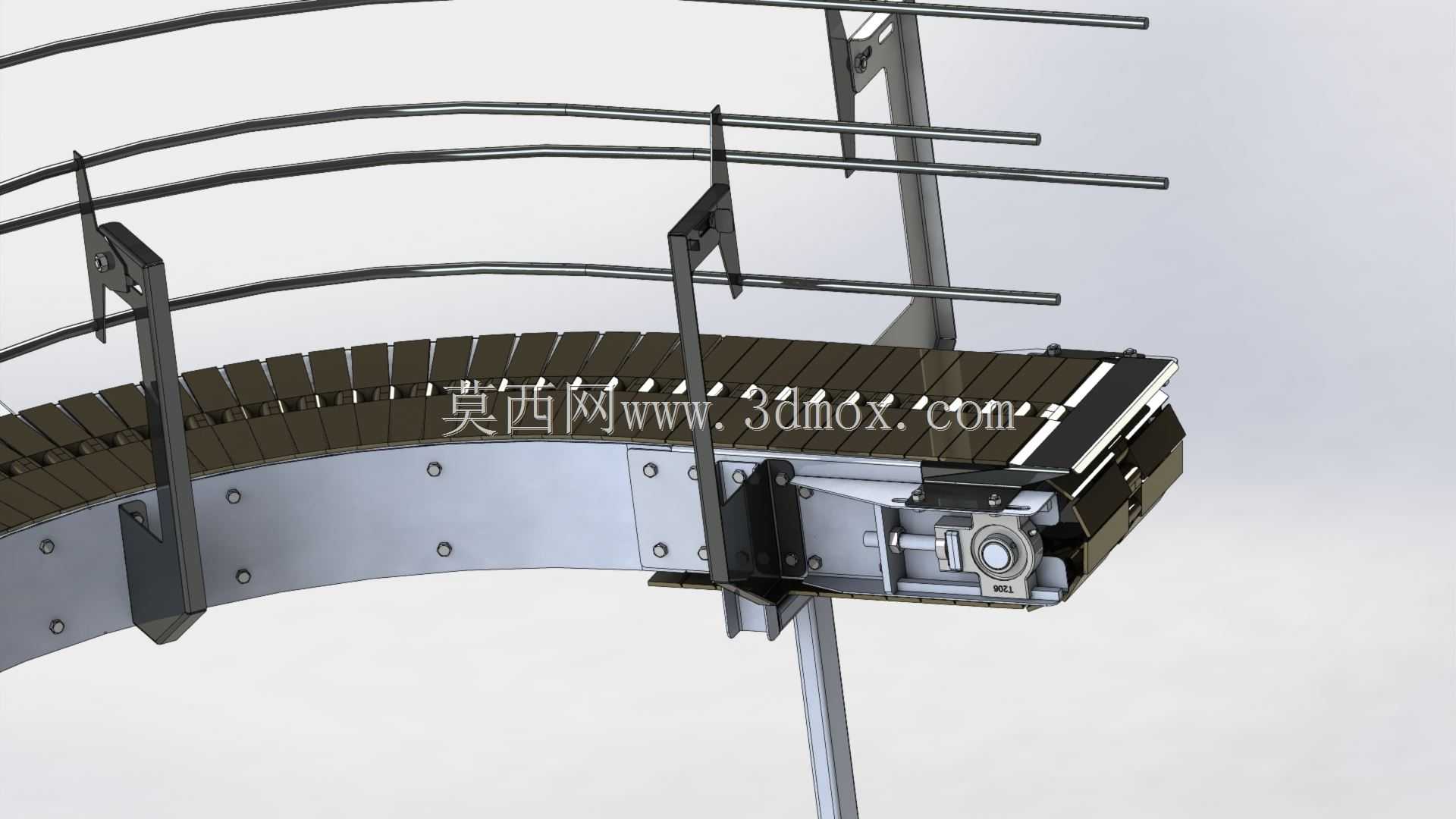

这款带拐角的模块化链条带式输送设备，主要面向瓶装产品生产加工的连续作业场景，可适配食品饮料、日化洗护等行业中大规格瓶装物料的生产线转线输送需求，能够在车间有限的空间内完成物料输送路径的90度转向衔接，打通直线输送段之间的方位差，无需额外设置多台独立输送设备拼接转向段，大幅缩减生产线的占地空间，优化车间内的设备布局逻辑。设备整体采用支腿落地式安装结构，每根支腿底部配置可调式脚杯，可根据现场地面的平整度、上下游设备的对接高度差灵活调整整机安装高度，适配不同高度的灌装、贴标、装箱等工位的对接需求，支腿之间设置横向连接杆强化整体结构稳定性，避免长周期运行过程中出现机架晃动、输送面偏移的问题。输送面采用模块化塑料链条拼接而成，单块链板具备足够的承重能力与表面摩擦力，可稳定承托大规格瓶装物料，避免输送过程中瓶体倾倒、滑移，链板模块可根据实际输送路径的长度、转角弧度灵活增减拼接，无需定制整段输送皮带，后期维护时仅需更换磨损的单块链板即可，大幅降低运维成本与停机维护时长。设备的转角段采用顺滑的弧形导轨设计，引导链条沿预设弧度平稳转向，转角处的护栏高度与瓶身重心位置匹配，可在转向过程中对瓶身形成侧向防护，避免离心力作用下瓶体甩出输送面。护栏采用分段式立柱安装结构，可根据输送瓶体的直径尺寸调整护栏与输送面边缘的间距，适配不同规格的大瓶物料输送需求，无需整体更换护栏组件。驱动单元布置在设备的端部位置，采用低速大扭矩的动力输出结构，可根据生产线的节拍需求灵活调整输送速度，保证物料输送节奏与前后工位的加工节奏匹配，避免出现物料堆积、工位待料的问题。整机的安装边界可根据车间的实际布局调整直线段长度与转角位置，既可以单独作为转向输送单元嵌入现有生产线，也可以多段拼接组成完整的环形输送回路，适配不同产能、不同布局的生产车间使用需求，设备整体结构兼顾运行稳定性与调整灵活性，能够满足多品类瓶装产品的柔性化生产输送需求。
