带涡轮增压与中冷器的直列六缸动力装置

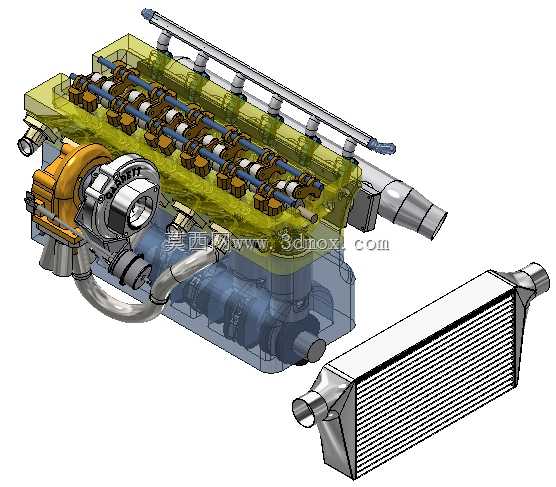

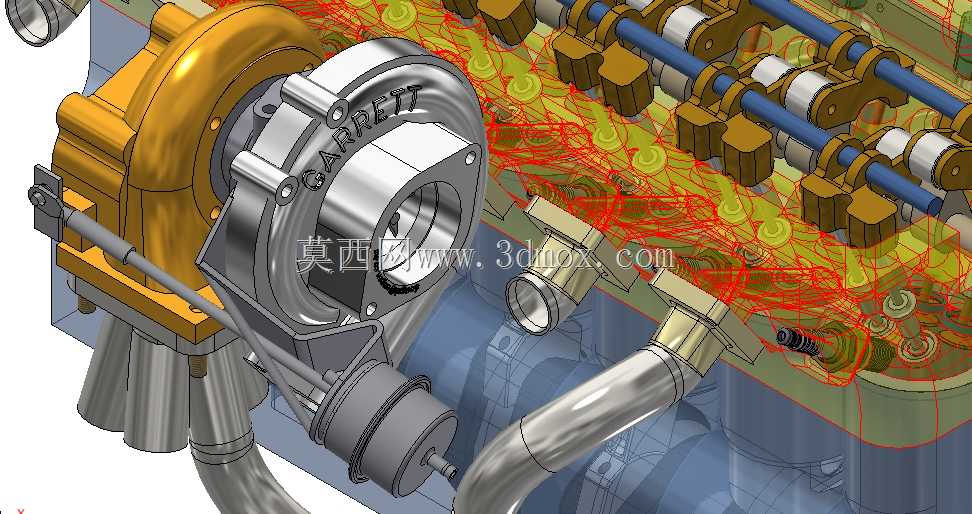

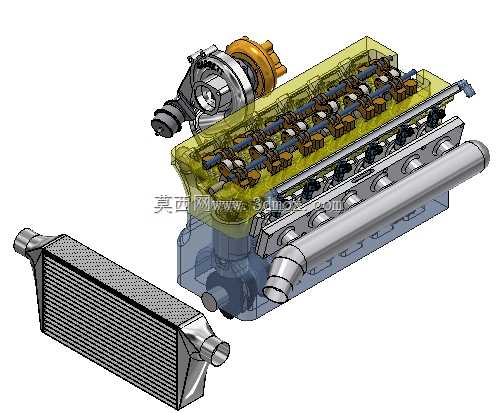

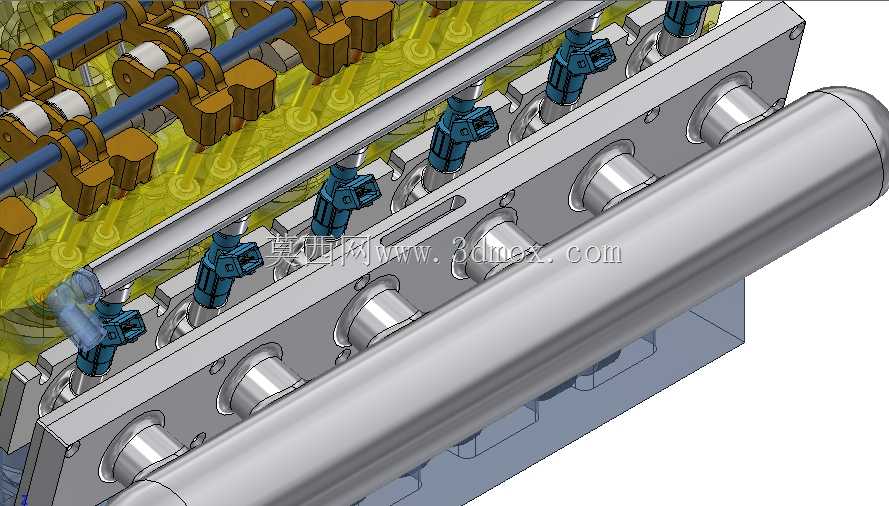

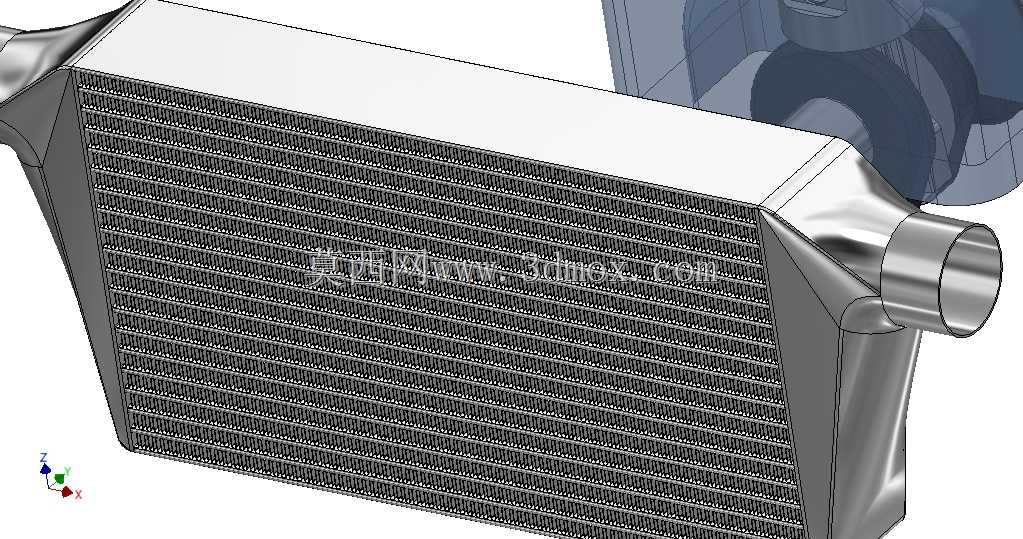

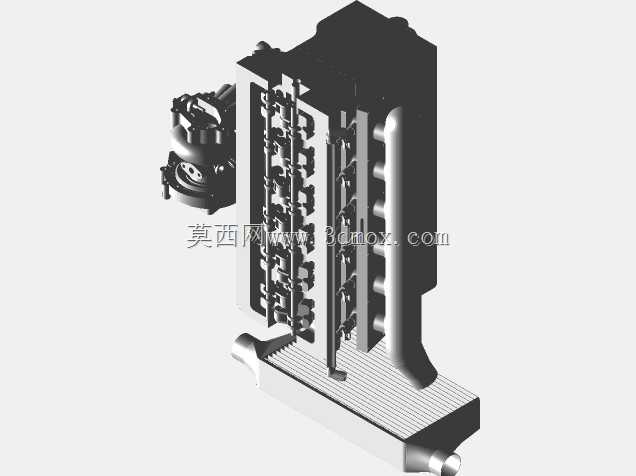

这款直列六缸动力装置主要面向小排量高性能动力需求场景，可适配轻量化改装乘用车、小型竞速载具以及教学实训台架搭建等领域，作为整套设备的动力输出核心，它能够通过燃油燃烧将化学能转化为稳定的旋转机械能，为配套设备提供持续可控的动力输出。整套装置集成了涡轮增压单元、进气中冷组件、直列排布的气缸组、配气机构以及点火喷油系统，区别于常规小排量动力单元，它采用了每冲程均可输出动力的工作逻辑设计，搭配涡轮增压器对进气进行预压缩，能够在极小的排量基础上大幅提升进气充量，让燃油燃烧更加充分，有效提升动力输出上限；配套的前置中冷器可以对压缩后的高温进气进行冷却，进一步提升进气密度，同时降低缸内燃烧温度，减少爆震风险，提升整套动力装置的运行稳定性。从设计思路来看，整套结构采用模块化布局，直列排布的六个气缸沿曲轴轴向依次排列，配气机构布置在气缸盖顶部，通过顶置凸轮轴统一控制进排气门的开合时序，喷油器与火花塞精准布置在每个气缸的燃烧室顶部，能够精准控制喷油时机与点火角度，保证每个气缸的工作一致性；涡轮增压器布置在排气侧，直接利用排气废能驱动涡轮叶轮旋转，同轴带动压气机叶轮完成进气压缩，省去了额外的驱动结构，有效提升了能量利用效率；中冷器通过管路与压气机出口、进气歧管相连，独立布置在动力装置的侧前方，能够在安装时预留足够的通风散热空间，保证换热效率。在外形尺寸与安装边界上，整套动力装置的主体结构沿曲轴轴向延伸，横向宽度覆盖涡轮、进排气管路与缸体侧部附件，纵向高度包含油底壳、缸体、缸盖与顶部配气机构的总高度，侧置的中冷器需要预留独立的安装固定点位，同时要保证中冷器前后的通风空间无遮挡，进排气管路的连接位置预留了标准的对接法兰，能够适配不同布局的舱体安装需求，安装时需要预留曲轴输出端的连接空间，保证动力能够顺畅传递到后续的传动机构，同时在缸体侧部预留了维护操作空间，方便后续对火花塞、喷油器等易损部件进行检修更换。整套结构完整还原了涡轮增压六缸动力的核心工作逻辑，所有运动部件的配合关系都做了清晰的呈现，既可以作为动力研发阶段的结构验证参考，也可以作为教学场景下的结构展示载体，帮助从业者直观理解高性能小排量动力单元的组成与工作原理。
