铝型材框架式音箱外壳折页成型设备

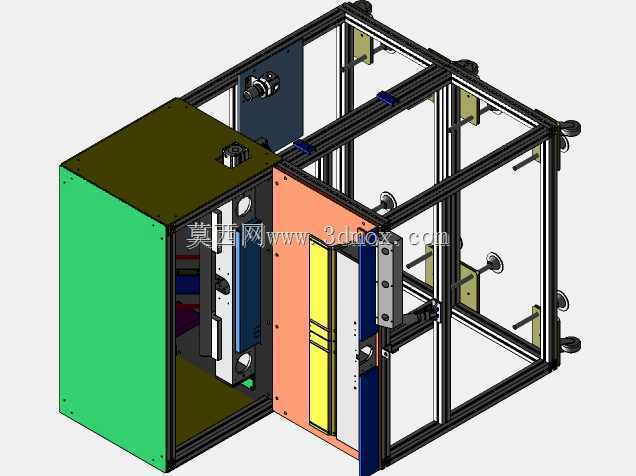

　　这款折页加工设备主要面向消费电子音箱类产品的外壳钣金折边工序，适配小批量多规格的音箱壳体生产场景，常见于中小型电子配件加工厂的钣金工段，可完成音箱外壳板材的多道次折边成型作业，目前设备的第二、第三折边工位仍需操作人员配合完成上下料与对位调整，属于半自动化的工序级加工设备。设备整体采用工业铝型材搭建主体框架，这种框架结构的优势在于安装调试阶段可灵活调整各工位的安装位置，无需额外焊接加工，后期维护更换部件时拆装便捷，框架的型材选型兼顾了结构刚性与轻量化需求，底部配置的可调脚轮可实现设备在车间内的短距离移位，调平后可抵消地面不平整带来的机架形变，保障各加工工位的位置精度。从结构布局来看，设备左侧设置了封闭的电气与动力安装舱，

　　舱体采用钣金封板覆盖，既可以防护内部的动力元件、传动组件免受车间粉尘、切削液的侵蚀，也能隔绝部分传动过程产生的噪音，改善车间作业环境。中部为核心的折页加工工位，配置了多组定位挡块与吸附固定组件，待加工的板材送入工位后，吸附组件可先将板材牢牢固定在加工基准面上，避免折边过程中板材移位导致折边角度偏差、尺寸超差，定位挡块的位置可根据不同规格的音箱外壳尺寸进行前后、左右方向的调节，适配不同长宽尺寸的板材加工需求，折边执行组件采用直线导轨导向，保障折边动作的直线度与压力输出的稳定性，折边角度可通过调整执行组件的行程进行控制，满足不同折边角度的工艺要求。设备的安装边界需预留出操作人员的操作空间，正面操作侧需预留不小于八百毫米的操作与维护空间，

　　侧面需预留三百毫米以上的空间用于电气舱的检修与线路整理，设备整体高度适配成年操作人员站立作业的高度，无需额外配置增高台或踏凳，降低长时间作业的疲劳感。在设计思路上，这款设备优先考虑了小批量生产的换型效率，所有可调工位均采用快锁式固定结构，换型时无需借助复杂工具，仅需松开锁扣调整挡块位置后重新锁紧即可完成规格切换，相比传统专用折边设备换型时间缩短百分之六十以上，同时铝型材框架的模块化设计也为后续的自动化升级预留了安装位置，后续可在第二、第三工位加装自动送料与自动对位组件，即可升级为全自动化的折页加工设备，无需重新搭建主体框架，降低了产线升级的改造成本。设备的各运动部件均设置了安全防护距离，操作人员正常作业时不会接触到运动的折边执行端，避免夹手等安全隐患，外露的传动部件均设置了简易的防护挡板，防止加工过程中产生的边角料掉入传动机构造成卡滞。
