乌拉尔底盘BM21冰雹火箭炮三维设计

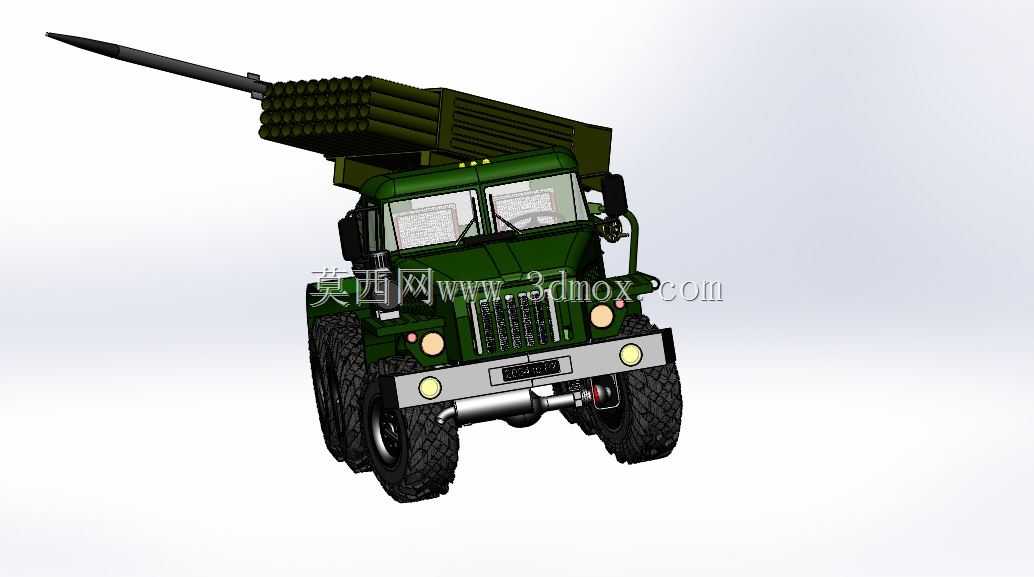

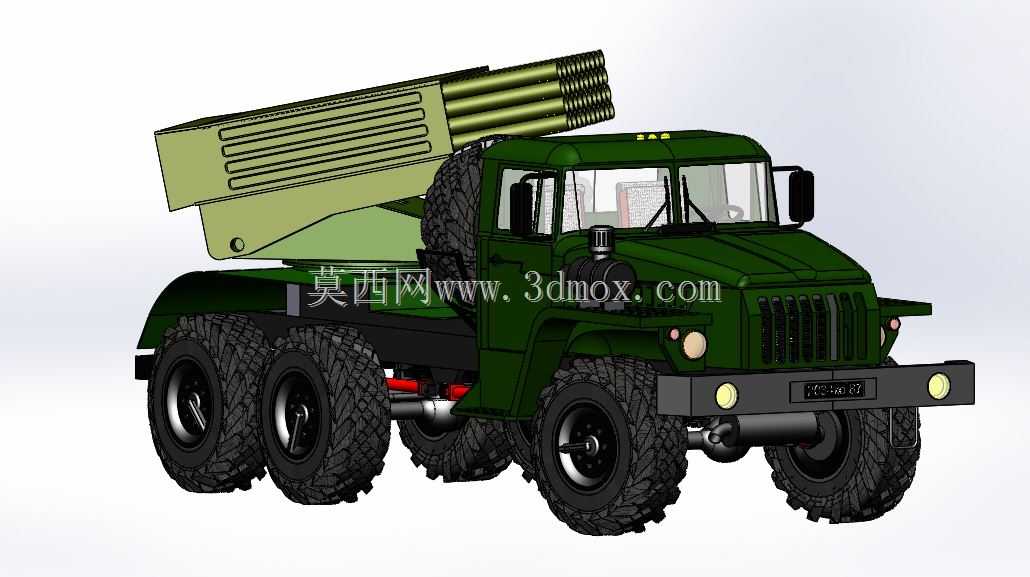

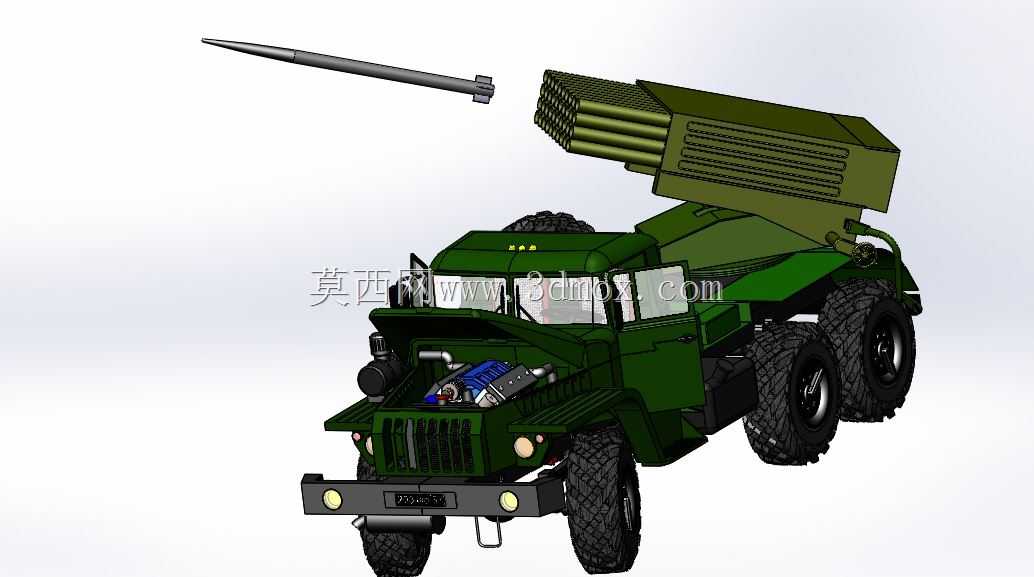

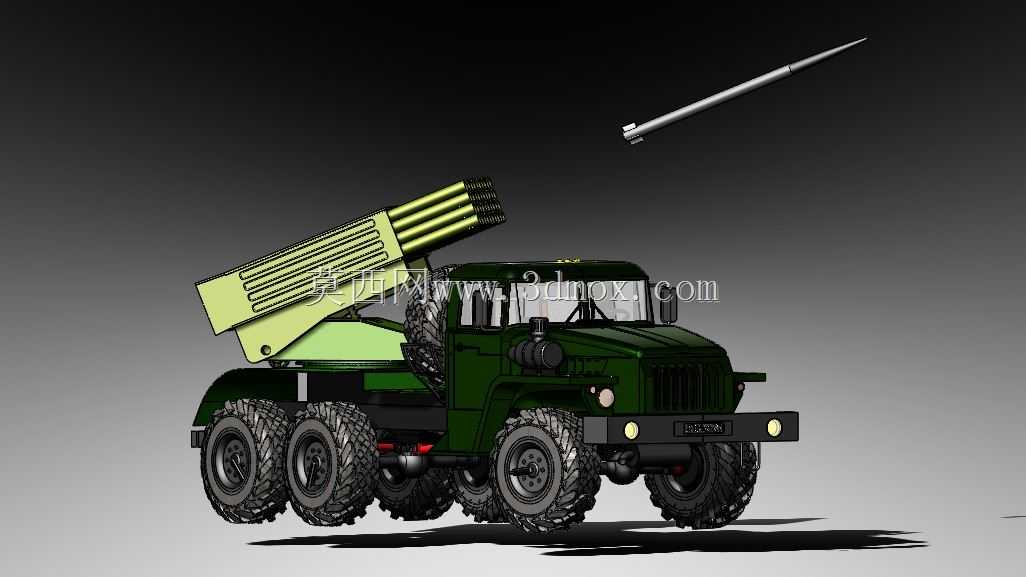

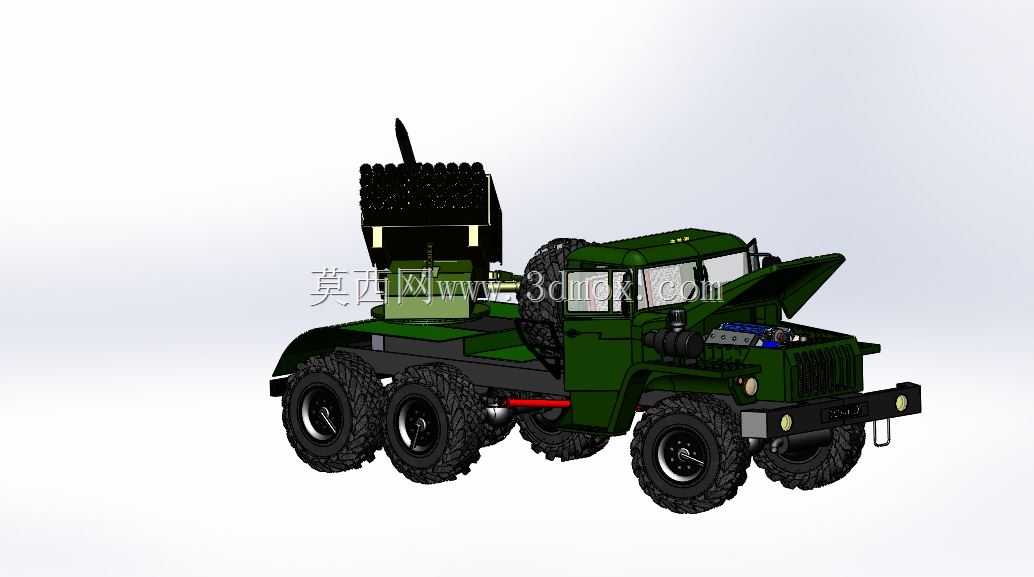

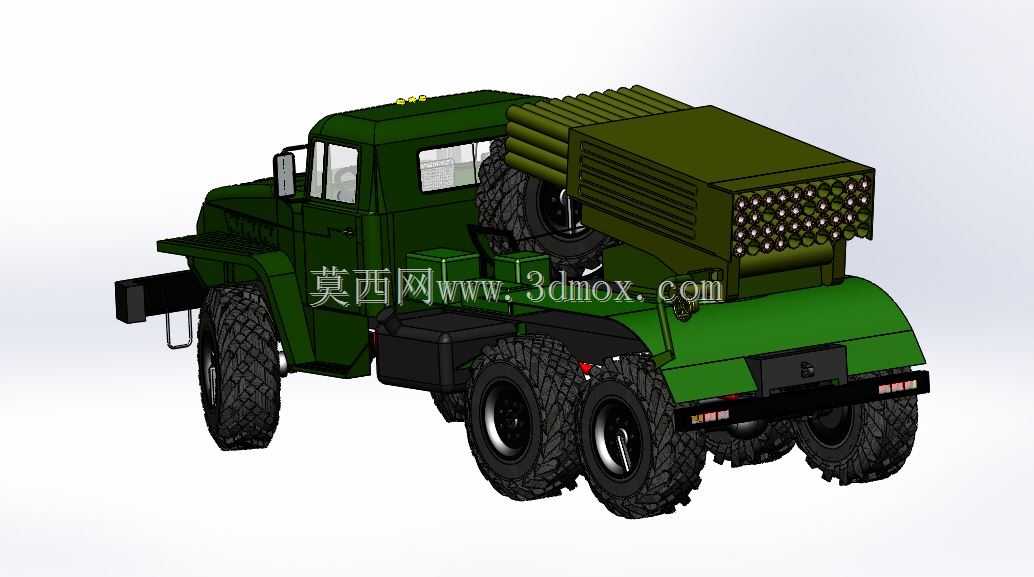

这款轮式自行火箭炮采用经典的6×6重型越野卡车底盘，搭载多管定向火箭发射装置，整体设计围绕野战环境下的快速机动、面覆盖打击需求展开，适配陆军野战部队的火力支援作战场景。底盘部分沿用成熟的重型越野卡车构型，采用大花纹深沟槽越野轮胎，搭配三轴全轮驱动布局，能够在泥泞、砂石、浅滩等非铺装复杂地形保持通行能力，车头部分保留了原载具的防撞结构、外置照明组件与乘员舱空间，前保险杠设置了低位示宽灯与牵引接口，满足野外行军的编队行驶与应急拖拽需求。上装的火箭发射装置采用箱式定向管排布设计，多根发射管以规整阵列集成在俯仰回转支架上，支架与底盘大梁通过高强度回转支撑连接，可实现水平方向全向射界调整与大角度俯仰调节，发射装置侧面设置了肋状加强结构，能够承受火箭弹发射时的强后坐力冲击，同时兼顾结构减重需求。载具的备胎布置在驾驶室与发射装置之间的空闲区域，既不占用发射装置的回转空间，也能在野外轮胎受损时快速更换，底盘下方预留了弹药存储、液压管线与电气控制线路的布置空间，发射状态下可通过液压支撑结构锁定底盘，提升射击时的整体稳定性。从设计逻辑来看，该装备将成熟的高机动越野载具与面杀伤武器系统深度整合，无需额外的牵引设备即可快速完成阵地转移、发射准备与撤收动作，能够在短时间内对敌方前沿阵地、集结区域、装甲集群目标实现大面积火力覆盖，发射完成后可快速撤离阵地规避反火力打击。外形尺寸方面，整车长度控制在常规重型越野卡车的通行边界内，宽度符合公路运输的限宽要求，高度满足涵洞、桥梁的通行限制，可通过公路、铁路运输完成跨区域战略投送，发射装置在行军状态下保持低仰角锁定状态，不会超出整车的高度与宽度边界，适配复杂路况的快速通行需求。
