小型工程作业轮式装载机械结构设计

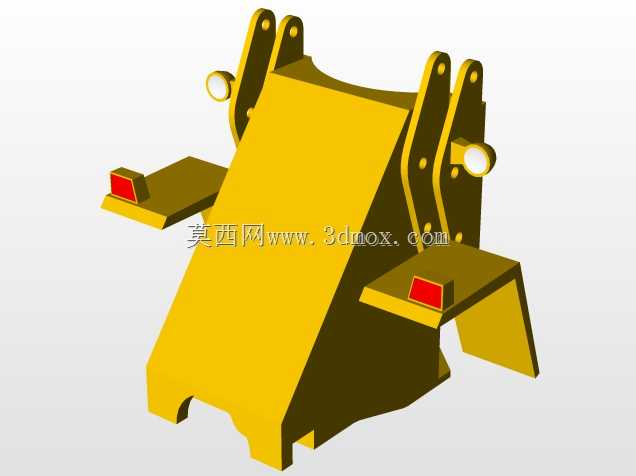

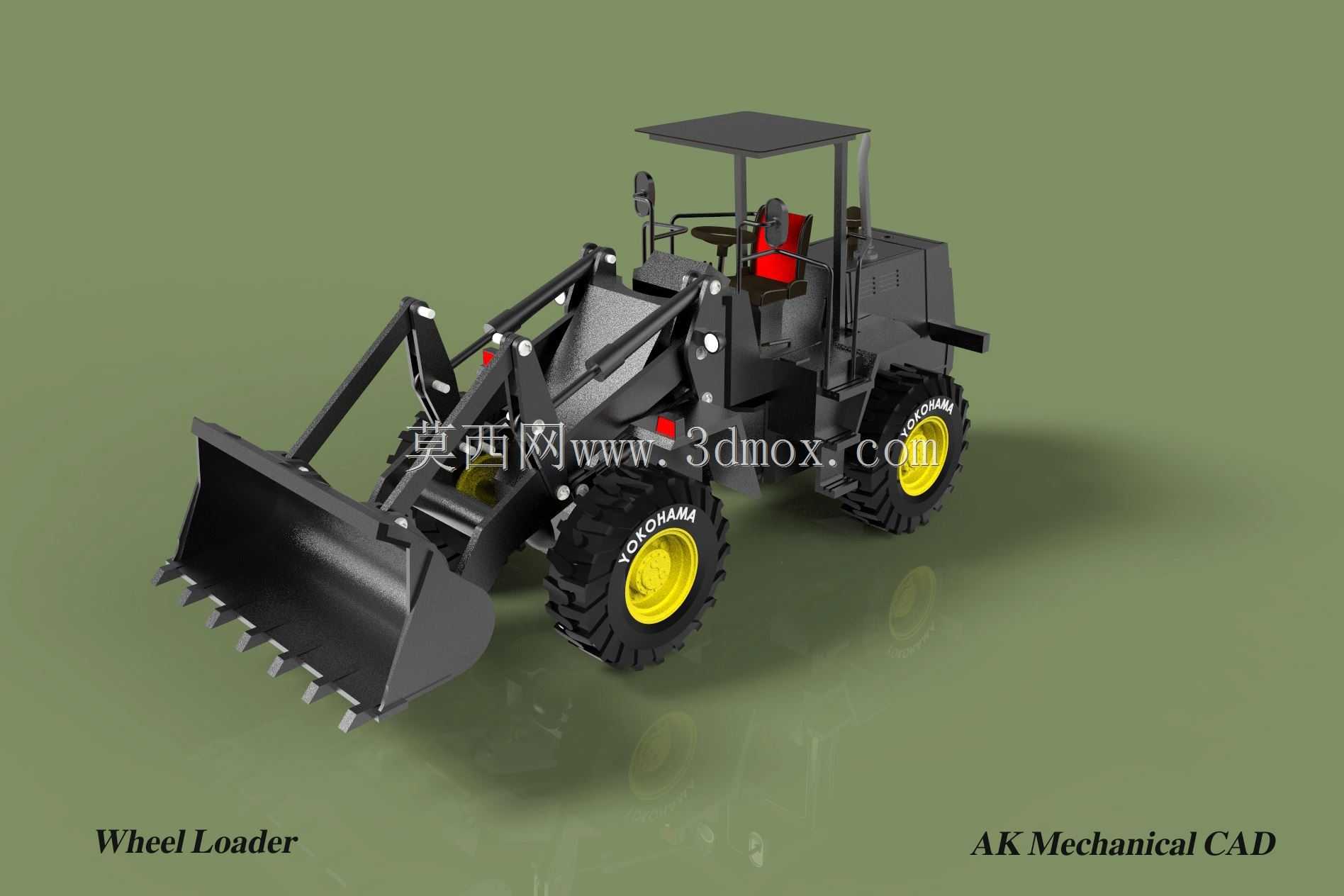

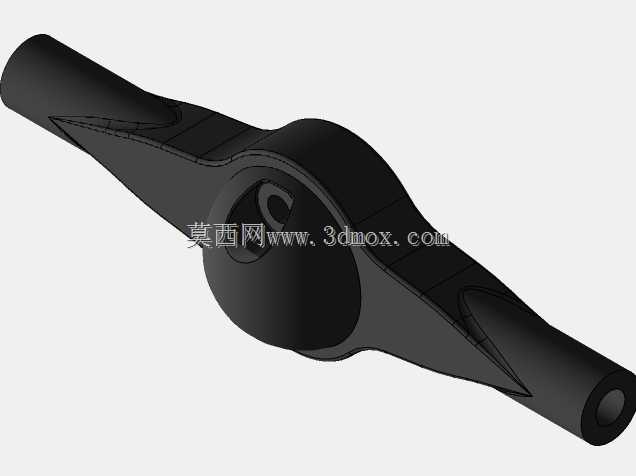

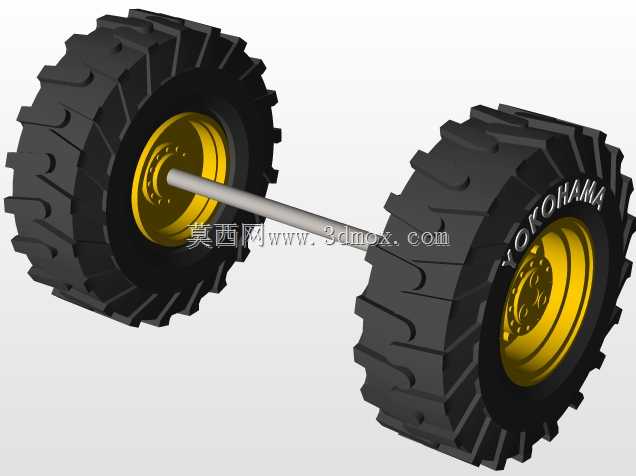

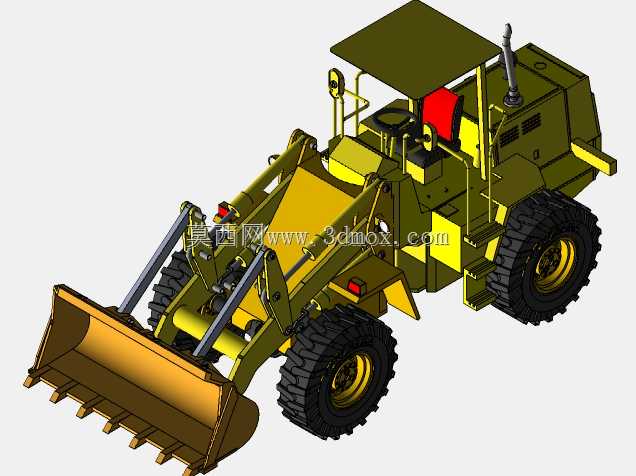

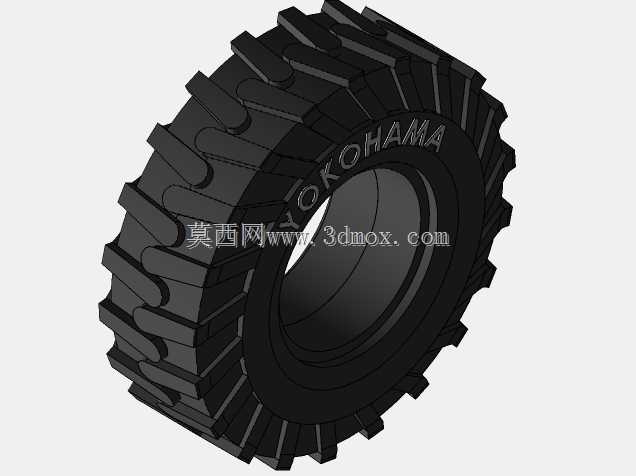

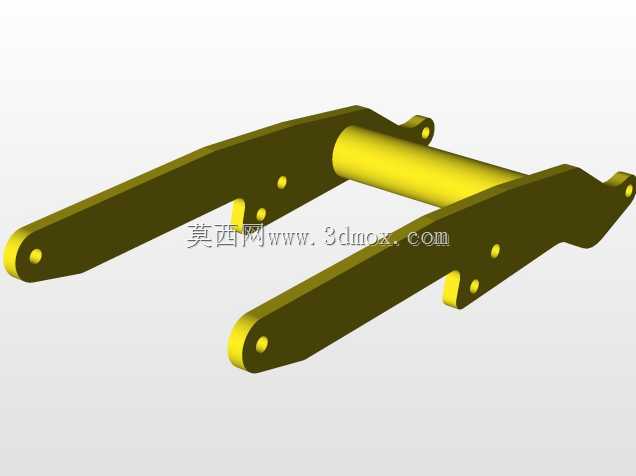

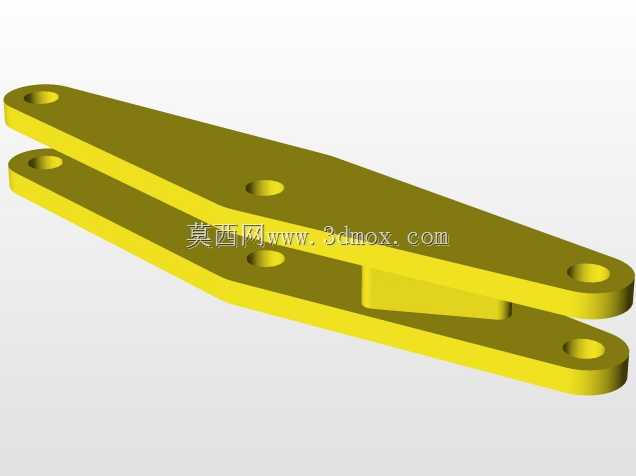

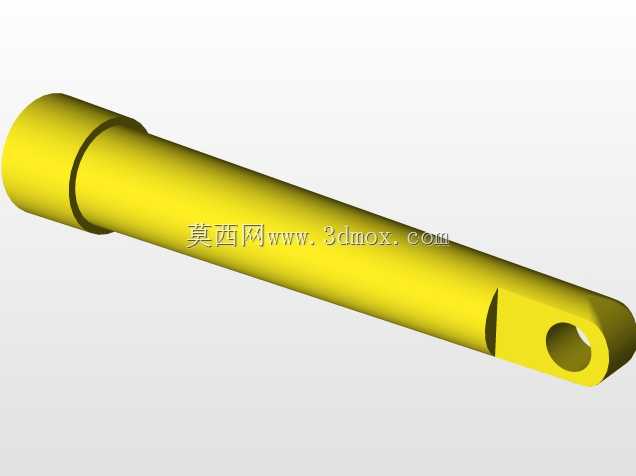

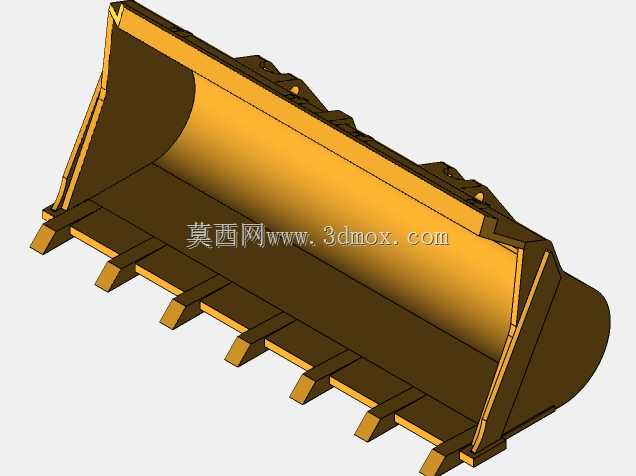

这款轮式装载设备主要面向中小型工程施工、场站物料转运、厂区散料堆存作业场景设计，可适配市政道路养护、小型土石方施工、农牧场物料清运、建材堆场装卸等多类作业需求，能够完成散状砂石、土方、建筑垃圾、农用物料、工业废渣等物料的铲装、短距离转运、场地整平、轻度推扒作业，也可通过属具拓展完成轻度起重、物料夹抱等特殊作业，是中小型作业场景中兼顾灵活性与作业效率的核心工程设备。整机采用铰接式车架布局设计，前车架承载工作装置与前驱动桥，后车架搭载动力总成、驾驶室与后驱动桥，铰接点设置在整机中部位置，可实现前后车架的相对折腰转向，大幅缩小整机转弯半径，适配狭窄厂区、巷道、小型施工场地的转向通行需求，避免大尺寸设备在狭小空间内无法灵活作业的痛点。工作装置采用反转六连杆摇臂结构，铲斗通过连杆与摇臂、动臂、转斗油缸连接，动臂根部铰接在前车架两侧，通过举升油缸完成动臂的升降动作，转斗油缸驱动摇臂连杆机构完成铲斗的收斗与卸料动作，该连杆机构可保证铲斗在举升全过程中保持接近平动的姿态，避免举升过程中物料洒落，同时在最高卸料位置可获得足够的卸料角度，保证物料能够快速彻底卸出，不会在铲斗内部残留。行走系统采用大花纹深沟槽工程轮胎，搭配宽轮距驱动桥，可在泥泞、凹凸不平的非铺装路面获得足够的抓地力，避免作业过程中出现打滑陷车问题，轮胎上方设置有挡泥防护结构，避免作业过程中物料飞溅损伤车体部件。驾驶室采用敞篷带防护顶棚的设计，既可以为操作人员遮挡高空坠物与日晒雨淋，又能保证操作人员拥有360度无遮挡的作业视野，可清晰观察铲斗作业位置、周边障碍物与轮胎行驶轨迹，降低作业过程中的视觉盲区，提升作业安全性，驾驶室内按照人机工程学布局设置操作手柄、座椅与脚踏装置，操作人员可通过手柄直接控制动臂举升、铲斗收放与整机转向行驶，操作逻辑简单直观，降低操作人员的学习成本。整机外形尺寸经过紧凑化优化，在保证额定铲装容量与举升高度的前提下，尽可能压缩整机长度与宽度，可满足宽度2.5米以上巷道、厂区通道的通行需求，安装边界可适配常规中小型工程设备的运输车辆转运要求，无需特殊超限运输审批即可完成跨场地转场。液压管路沿车架与动臂内侧规整布置，避免作业过程中管路被物料剐蹭破损，所有铰接点均设置有润滑注油点位，方便日常维护保养时加注润滑脂，降低铰接部位的磨损速度，延长设备整体使用寿命。
