本田CB摩托用液压制动卡钳结构设计

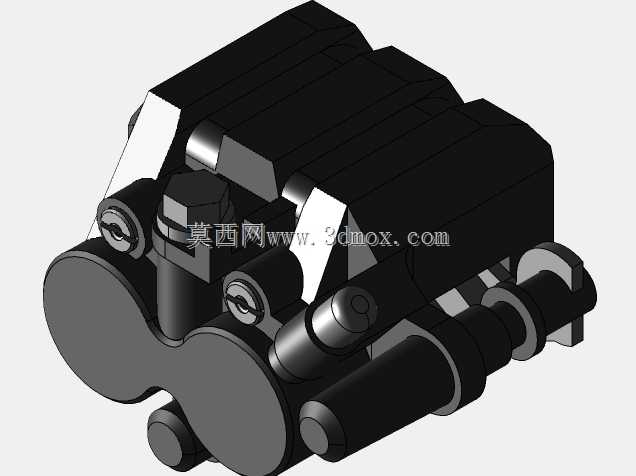

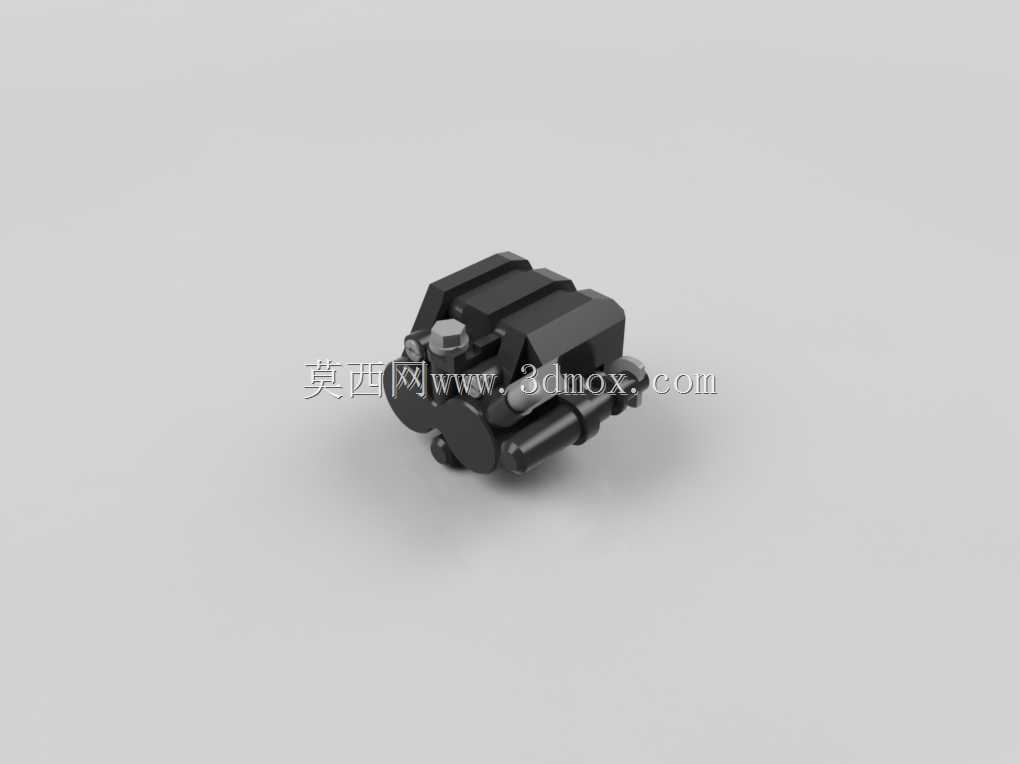

该制动卡钳主要面向两轮摩托赛事改装与民用通勤摩托的制动系统配套场景，适配本田CB Twister系列车型的前轮安装位，同时可满足BAJA越野赛事中摩托在非铺装路面、连续坡道、急弯多路况下的高频制动需求，是碟刹系统中直接提供夹紧制动力的核心执行部件。在实际使用过程中，卡钳通过安装支架固定于摩托前减震下端的预设支座上，随车轮同步沿行驶方向移动，当骑手捏下制动手柄时，刹车管路内的液压油压力快速升高，推动卡钳内部的活塞向制动盘方向伸出，带动两侧的摩擦片紧紧贴合随车轮转动的制动盘端面，通过摩擦片与制动盘之间的滑动摩擦力将车轮的转动动能转化为热能耗散，从而实现车辆的减速与驻车动作。从功能特性来看，这款卡钳采用对置双活塞的结构布局，相比单活塞浮动卡钳，两侧活塞可同步输出均等的夹紧力，避免制动过程中摩擦片偏磨、制动跑偏的问题，同时卡钳本体采用一体化铸造成型的壳体结构，内部预留有液压油道与活塞安装腔，壳体外侧设置有散热鳍片结构，可在连续制动过程中快速将摩擦产生的热量传导至外界空气，避免液压油因高温出现气阻导致制动失效，壳体边角处均做了圆弧过渡处理，可减少越野行驶中飞石撞击造成的壳体开裂风险，同时降低装配过程中尖锐边角对维修人员的划伤概率。在设计思路上，这款卡钳优先保障制动可靠性与安装通用性，整体结构围绕制动盘的安装厚度做匹配设计，活塞的行程预留了足够的摩擦片磨损补偿量，当摩擦片磨损到极限厚度时，活塞可自动伸出补偿磨损量，无需频繁手动调整刹车间隙；安装孔位的位置度公差严格控制在0.1mm以内，可直接适配原厂减震支座的安装点位，无需额外打孔或制作转接支架，降低改装与替换的装配难度。从安装边界来看，卡钳整体外轮廓避开了前轮辐条、减震筒、挡泥板的运动干涉范围，安装后卡钳内侧与制动盘端面的初始间隙控制在0.2-0.3mm之间，既不会因为间隙过小导致行驶过程中摩擦片拖磨制动盘增加行驶阻力，也不会因为间隙过大导致制动手柄空行程过长影响制动响应速度，卡钳上的放油螺丝位置朝向外侧，方便维修保养时排出液压管路内的空气，注油口的位置预留了足够的操作空间，可在不拆卸卡钳的情况下完成刹车油的更换作业。
