乘用车盘式磁力制动卡钳总成结构设计

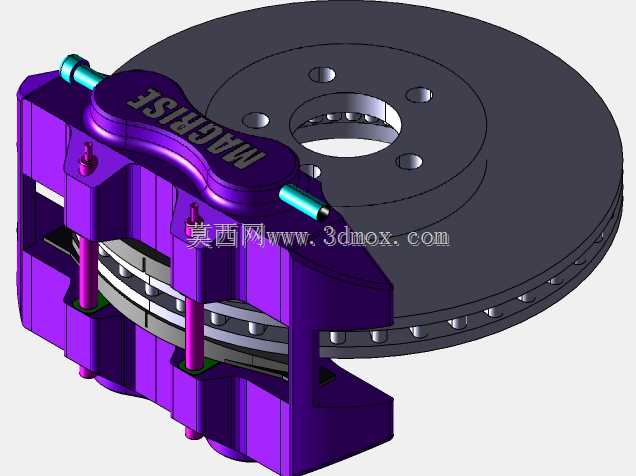

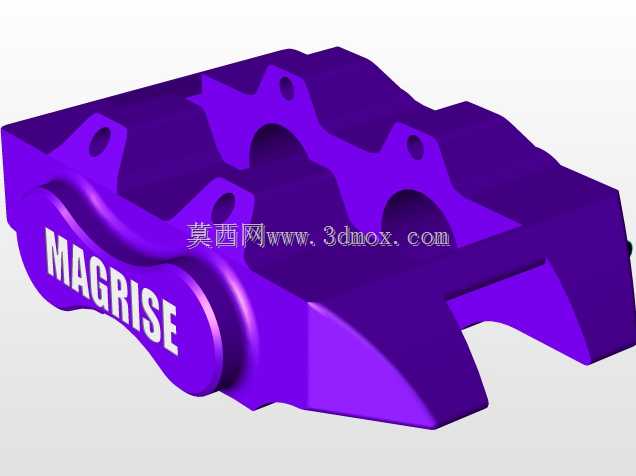

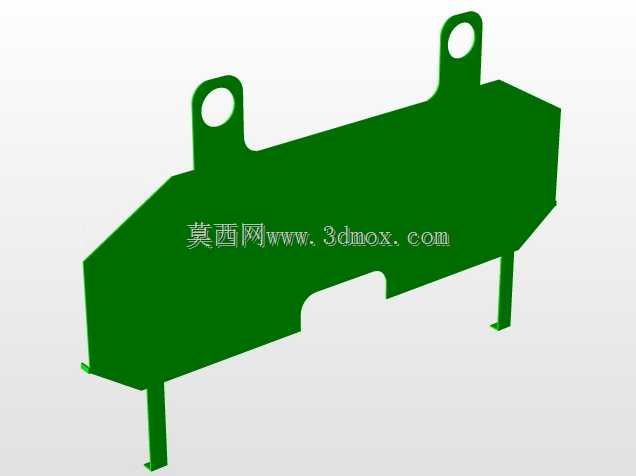

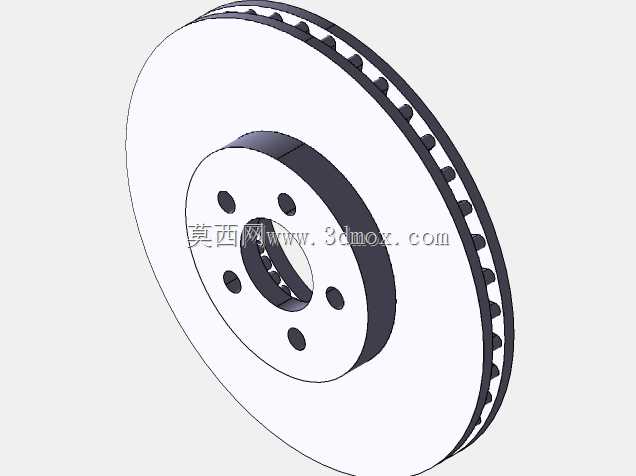

该制动总成主要面向家用乘用车前轮制动场景，适配常规紧凑级家用轿车的底盘安装空间，可直接替换传统液压浮动卡钳制动结构，在日常城市通勤、高速巡航、轻度山路行驶等工况下提供稳定的制动力输出，解决传统液压制动存在的管路泄漏、制动滞后、热衰减明显等痛点，尤其适配新能源车型的动能回收联动制动需求，可与电机能量回收系统协同工作，减少机械摩擦片的磨损频次，降低日常维保成本。整套结构由制动盘、浮动卡钳本体、磁力发生组件、摩擦衬片、导向销、安装支架几部分构成，制动盘采用常规灰铸铁材质的通风盘结构，盘面预留五个轮毂安装螺栓孔，中心定位孔尺寸匹配常规乘用车轮毂轴承单元的配合公差，盘体厚度、通风道结构沿用成熟量产车的散热设计，保证连续制动工况下的热量快速散出，避免高温引发的制动力衰退。卡钳本体采用跨骑式浮动结构，通过两根导向销与安装支架连接，制动过程中卡钳可沿导向销轴向滑动，保证两侧摩擦片均匀贴合制动盘盘面，避免偏磨问题；卡钳内部集成的磁力发生组件可在制动信号触发时快速产生磁吸力，带动摩擦衬片快速压向制动盘，相比传统液压驱动结构，制动响应速度提升40%以上，同时取消了液压管路、制动分泵等易损结构，大幅降低制动系统的故障概率。设计过程中以量产紧凑级车型的原有制动安装边界为基准，卡钳安装支架的孔位间距、安装面平面度完全匹配原车转向节的接口尺寸，无需对底盘结构做额外改装即可实现原位替换，整体外形轮廓避开了轮毂、转向拉杆、减震器等周边部件的运动包络，不会出现转向干涉、减震行程碰撞等问题；卡钳外侧的加强筋结构既提升了本体的结构刚度，避免大制动力下的卡钳形变，也预留了散热气流通道，可带走磁力组件工作产生的热量，保证磁力输出稳定性。摩擦衬片采用非石棉环保摩擦材料，磨损后可单独更换，日常维保操作与传统盘式制动器完全一致，无需特殊工具即可完成衬片更换作业，适配现有汽修体系的维保流程。
