车架结构显式动力学碰撞冲击仿真分析

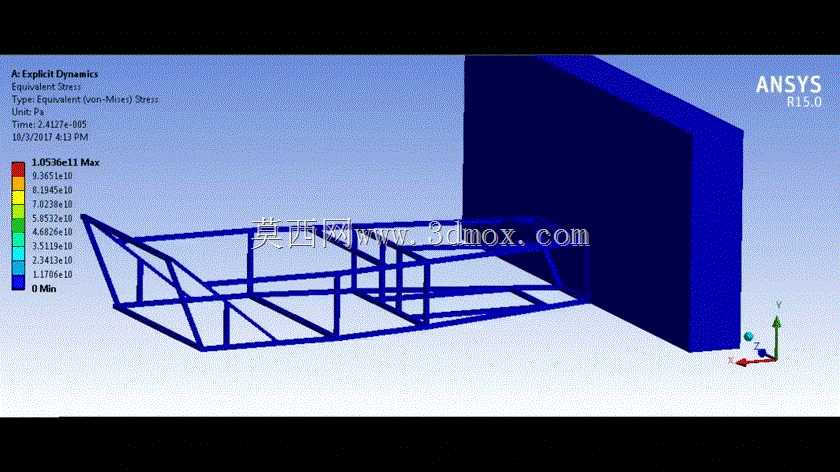

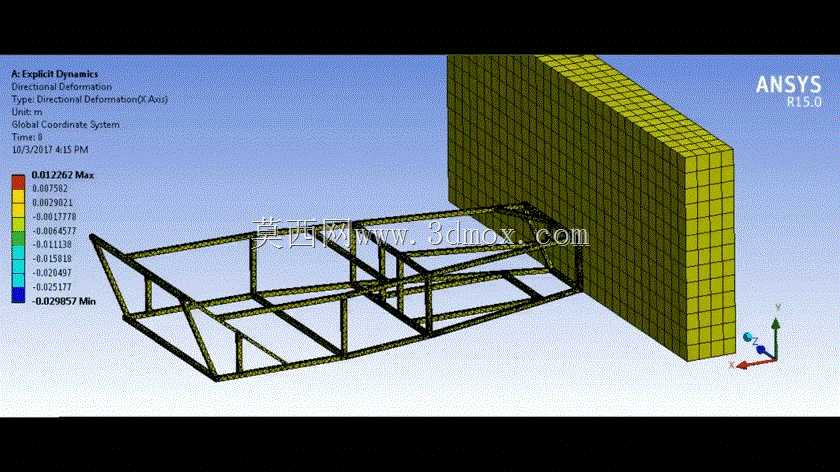

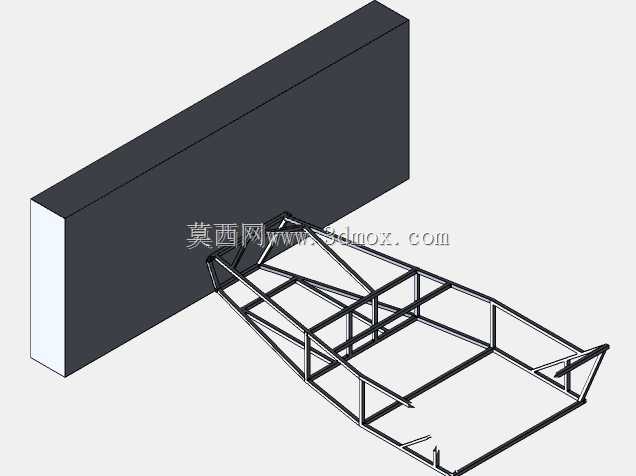

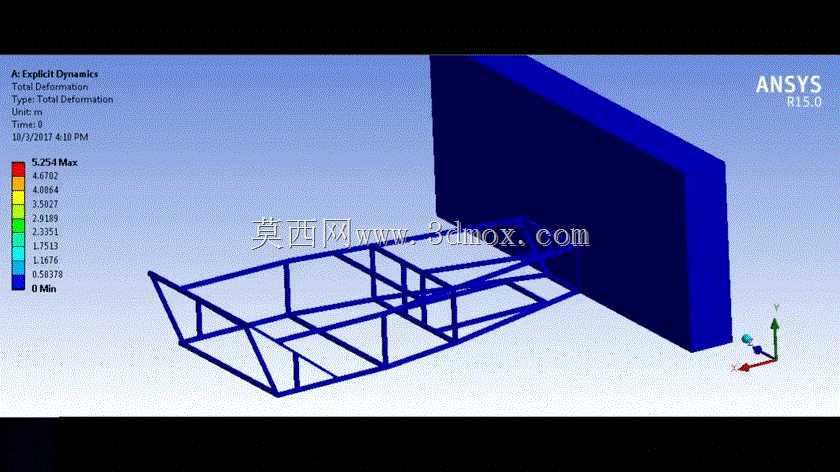

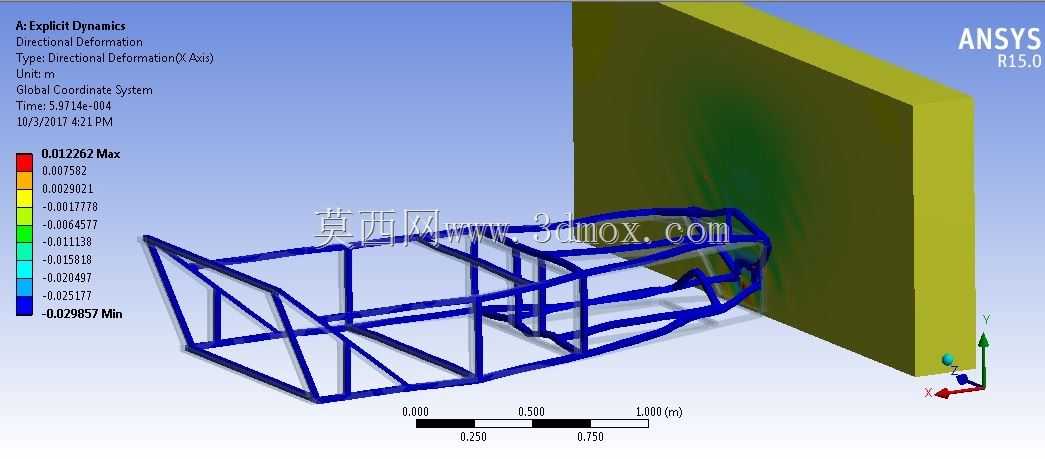

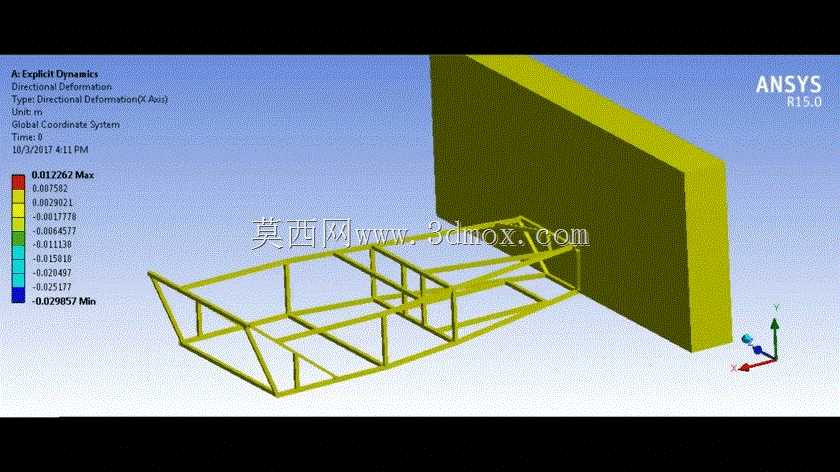

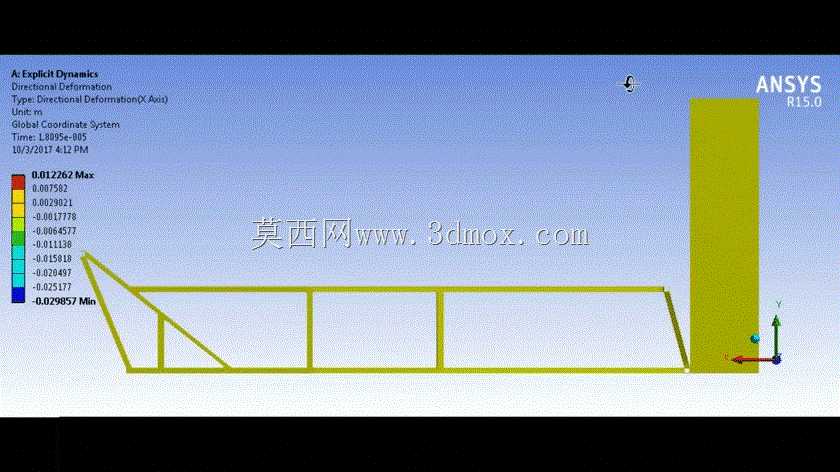

在车辆研发的安全性能验证环节，底盘车架作为承载整车重量、传递行驶载荷的核心结构，其碰撞工况下的力学响应表现直接决定整车被动安全水平，这类仿真分析广泛应用于乘用车、商用车、特种作业车辆的前期结构开发阶段，无需制作实体样件即可完成多轮碰撞工况的性能迭代，大幅压缩研发周期与试验成本。本次仿真针对非承载式底盘的桁架式车架结构开展，模拟车辆以设定速度正面撞击刚性固定障碍物的极端工况，依托显式动力学求解逻辑，精准捕捉碰撞瞬间车架各部位的变形时序、应力传递路径与局部塑性变形特征。从结构设计层面来看，该车架采用矩形管材拼接的空间桁架布局，纵梁沿整车长度方向贯通布置，作为主要的承力与吸能载体，多组横梁按照载荷分布规律间隔排布，既用于连接左右纵梁保证结构整体抗扭刚度，也承担碰撞过程中分散冲击载荷的作用，前端结构设置了渐进式吸能区，通过预设的诱导变形结构引导碰撞能量有序耗散，避免乘员舱区域出现过大侵入量。仿真过程中对刚性障碍物设置全自由度固定约束，车架整体施加初始碰撞速度，各管材连接部位按照实际焊接工艺设置绑定约束，网格划分阶段对前端碰撞接触区域进行局部加密，保证大变形下的计算精度，非关键区域采用较粗网格控制整体计算规模。从仿真输出结果可以清晰观测到，碰撞接触瞬间冲击力首先作用于车架前端最外侧横梁，随后沿纵梁向后逐步传递，前端吸能段首先出现褶皱式塑性变形，将大部分冲击动能转化为结构变形能，中后段乘员承载区域仅出现微小弹性变形，未发生结构性失效，整体变形模式符合安全设计预期。这类仿真分析能够输出不同时刻的结构变形云图、应力分布数据、加速度响应曲线，为车架的管材壁厚选型、横梁排布位置优化、连接节点加强设计提供量化的数据支撑，在实际研发流程中，还可结合偏置碰撞、侧面柱碰等多工况仿真结果，对车架结构进行多目标优化，在保证碰撞安全性能的前提下尽可能降低结构自重，实现安全性能与轻量化目标的平衡，最终输出的结构方案可直接对接后续的样件试制与实车碰撞试验环节，有效降低实车试验的失败风险。
