汽车双横臂独立悬架总成结构设计

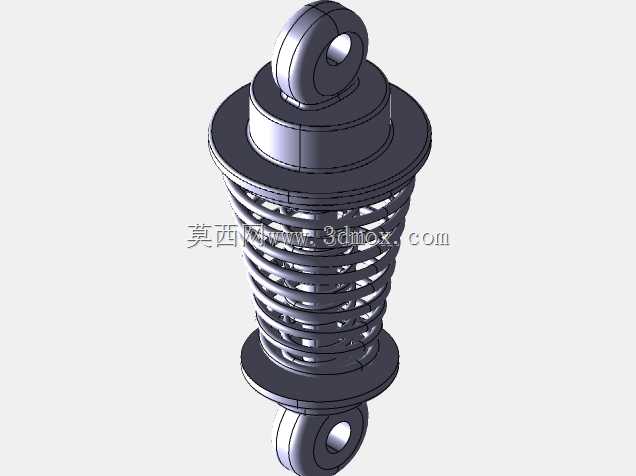

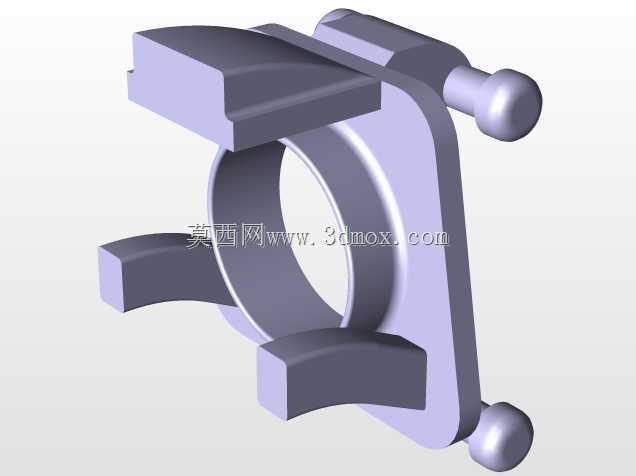

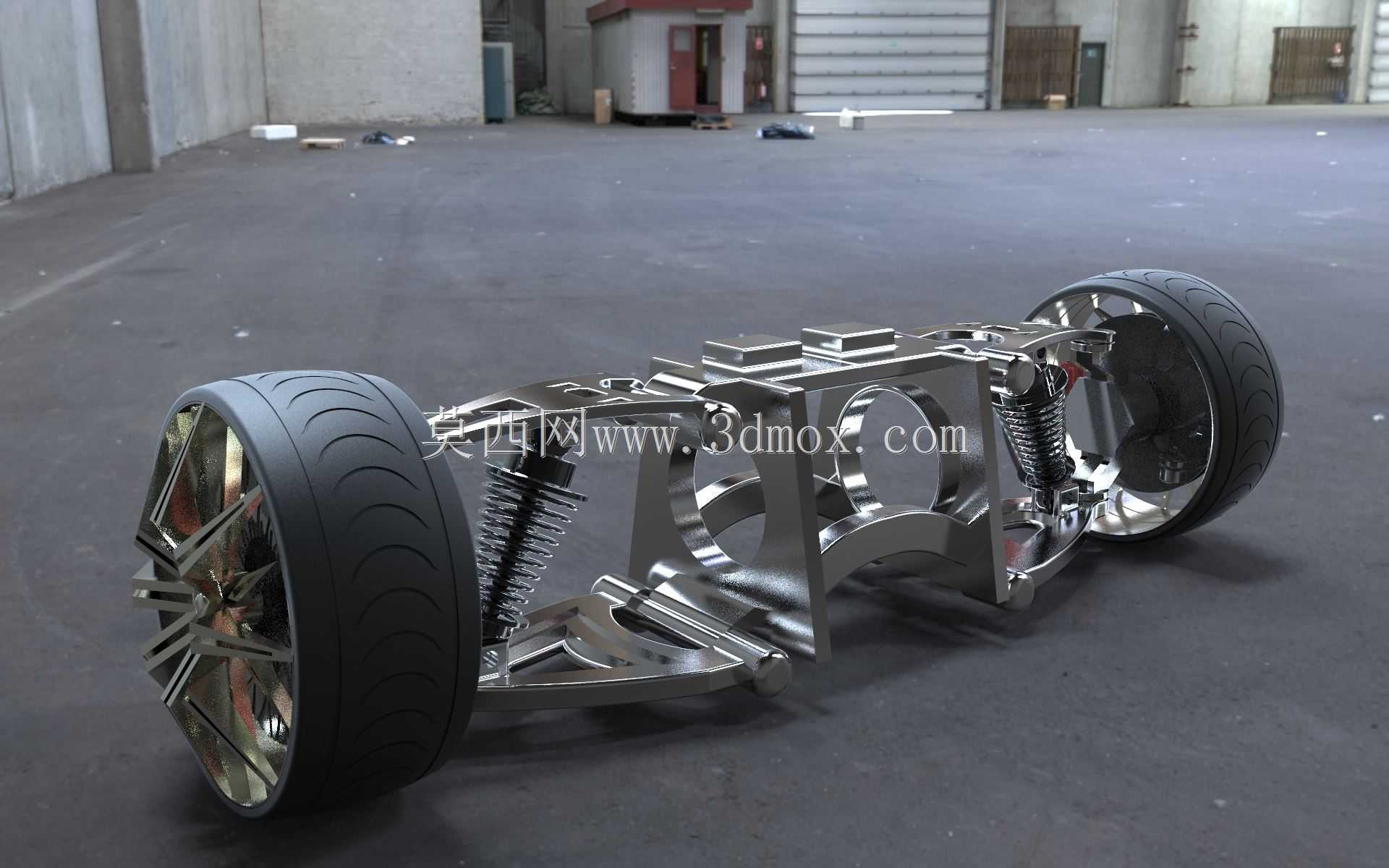

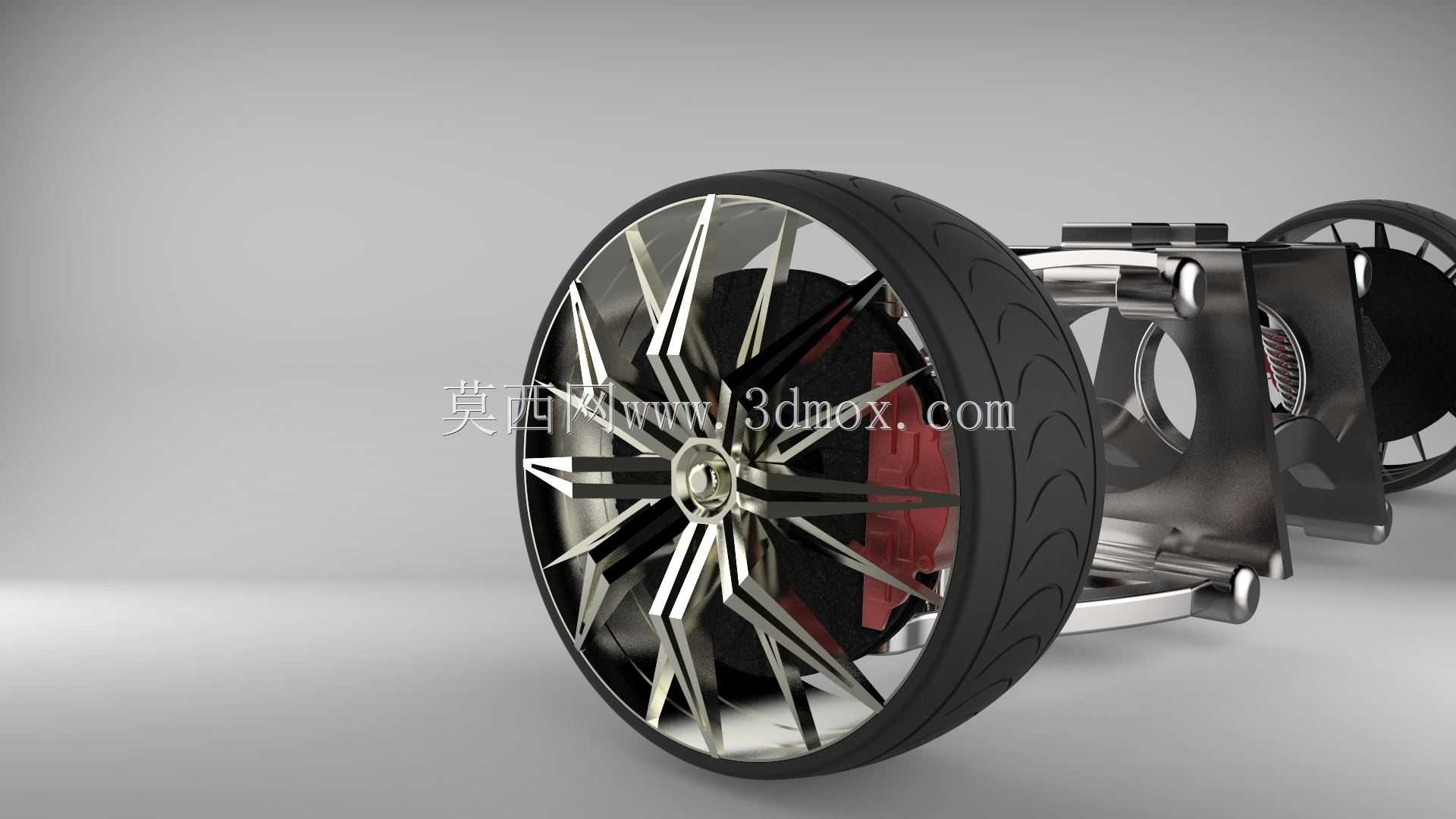

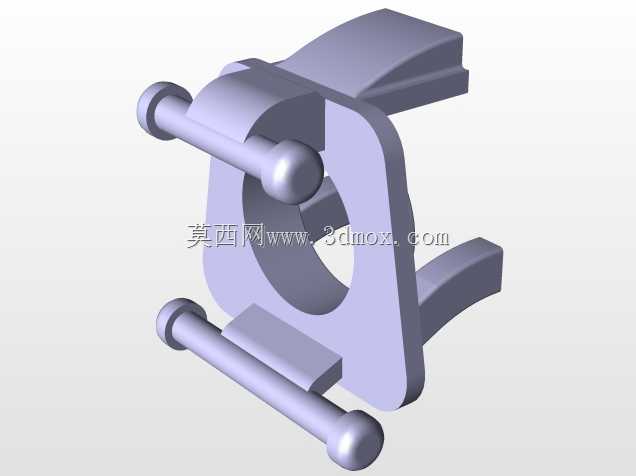

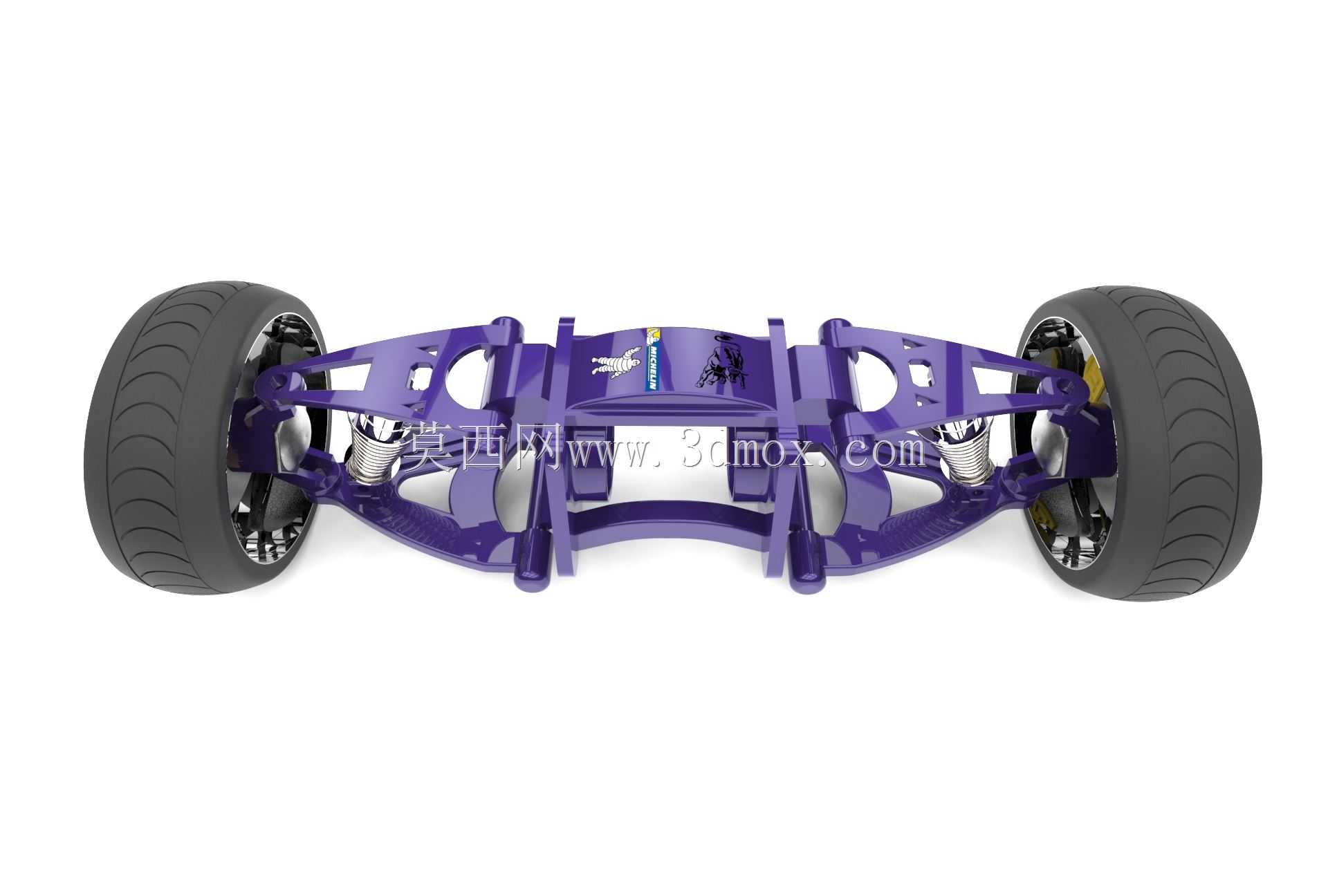

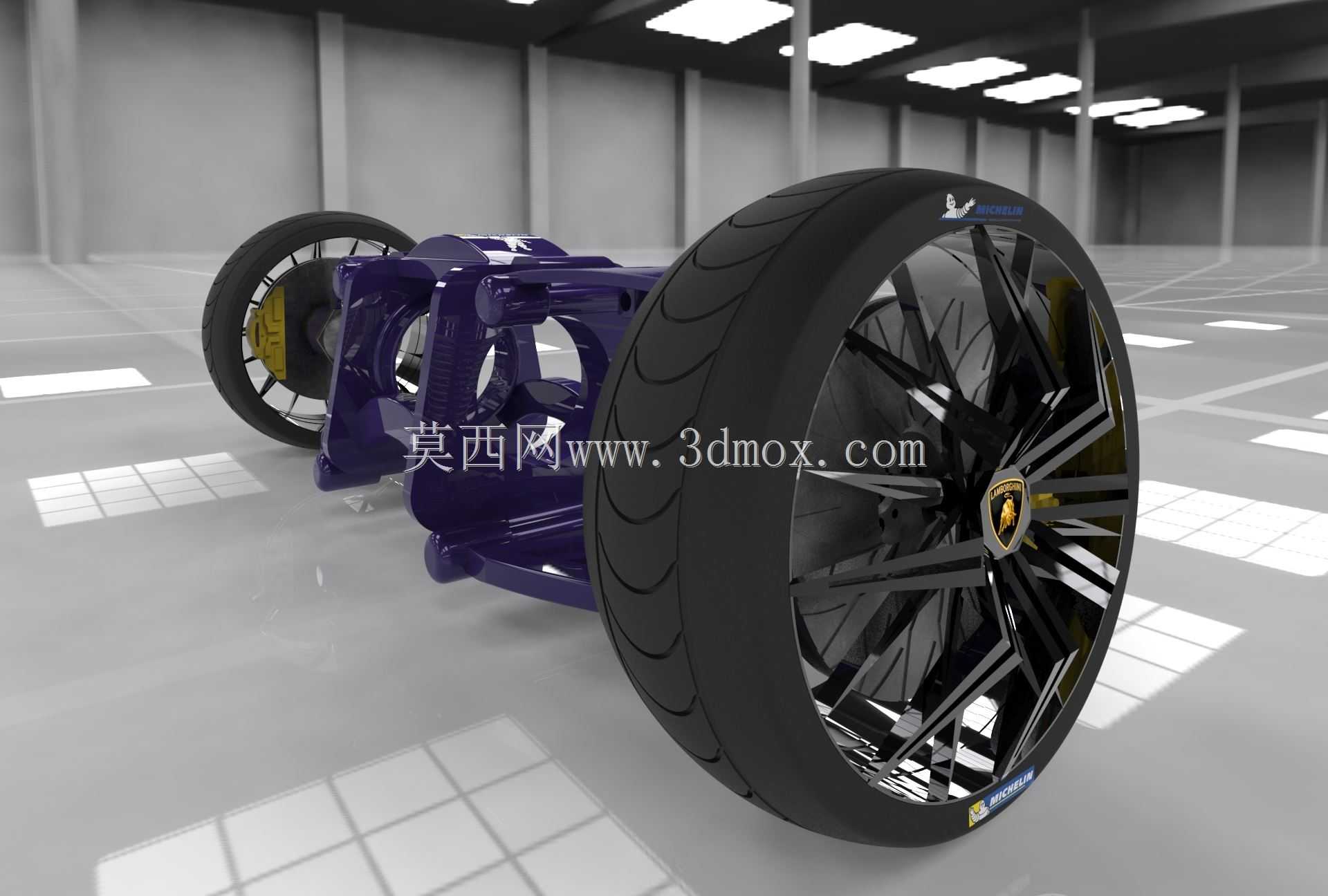

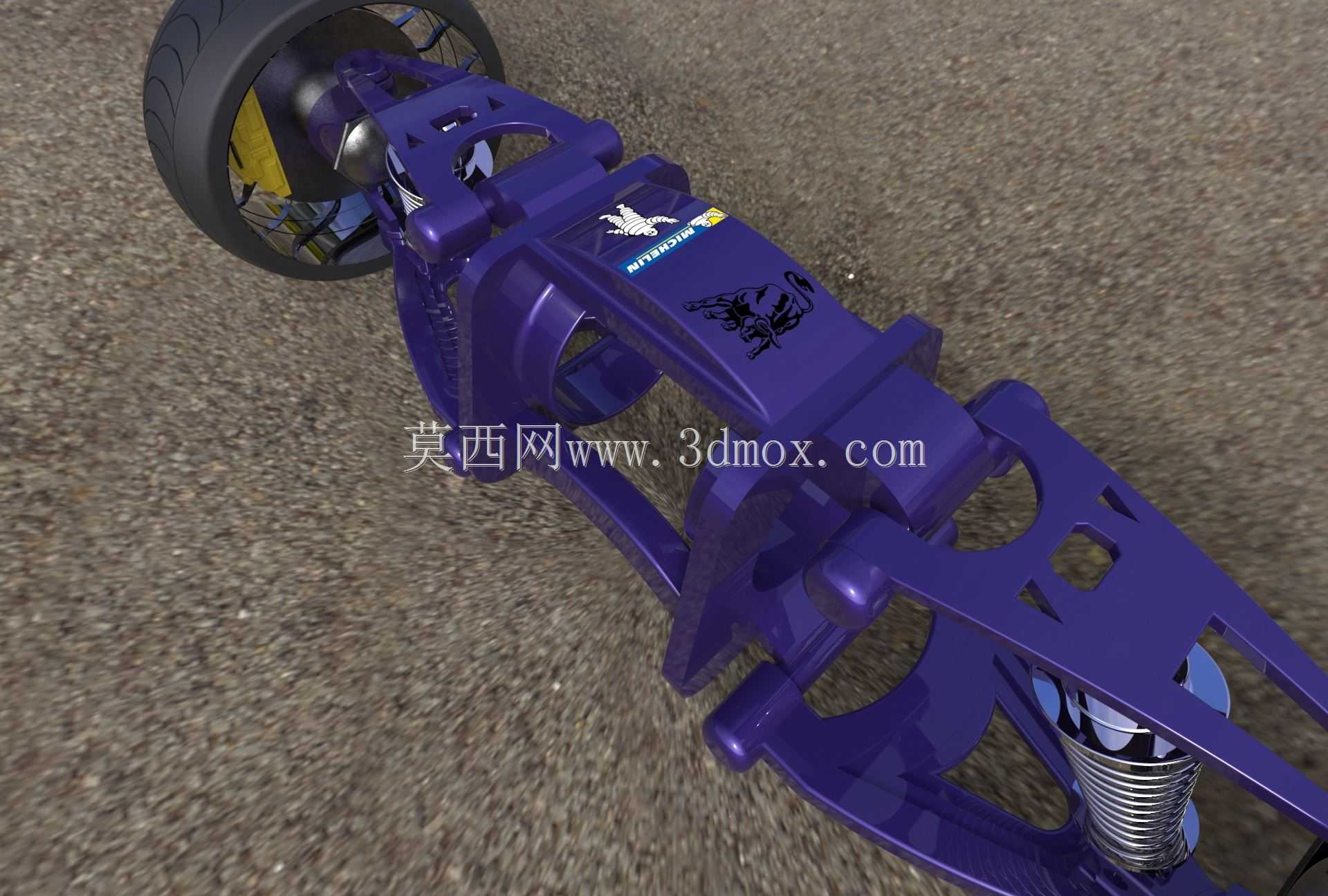

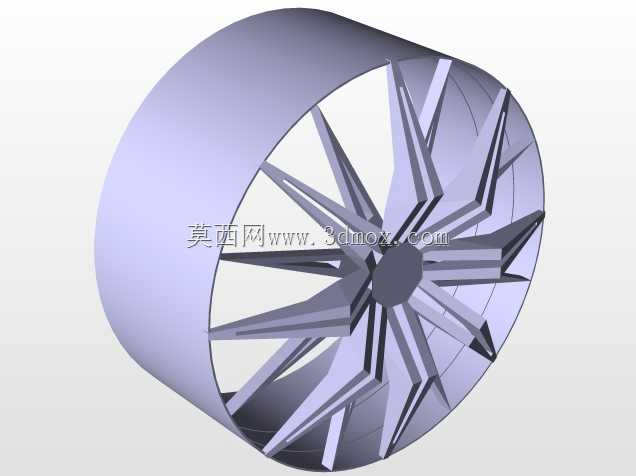

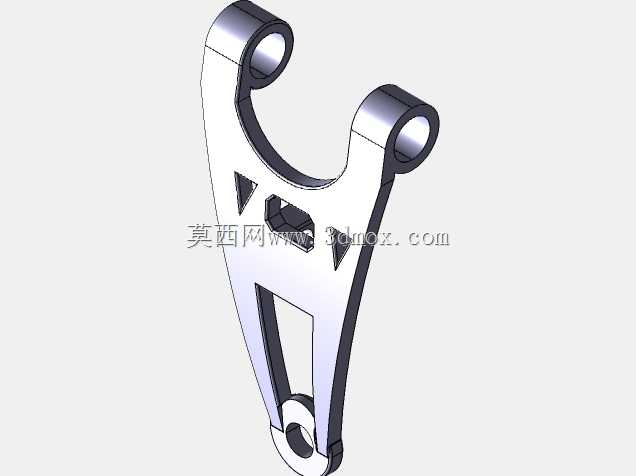

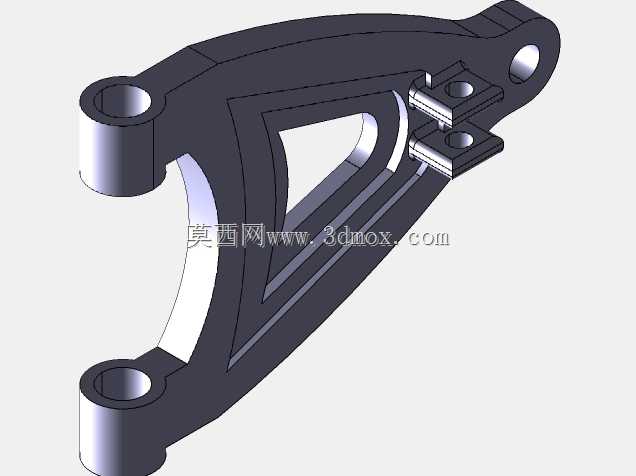

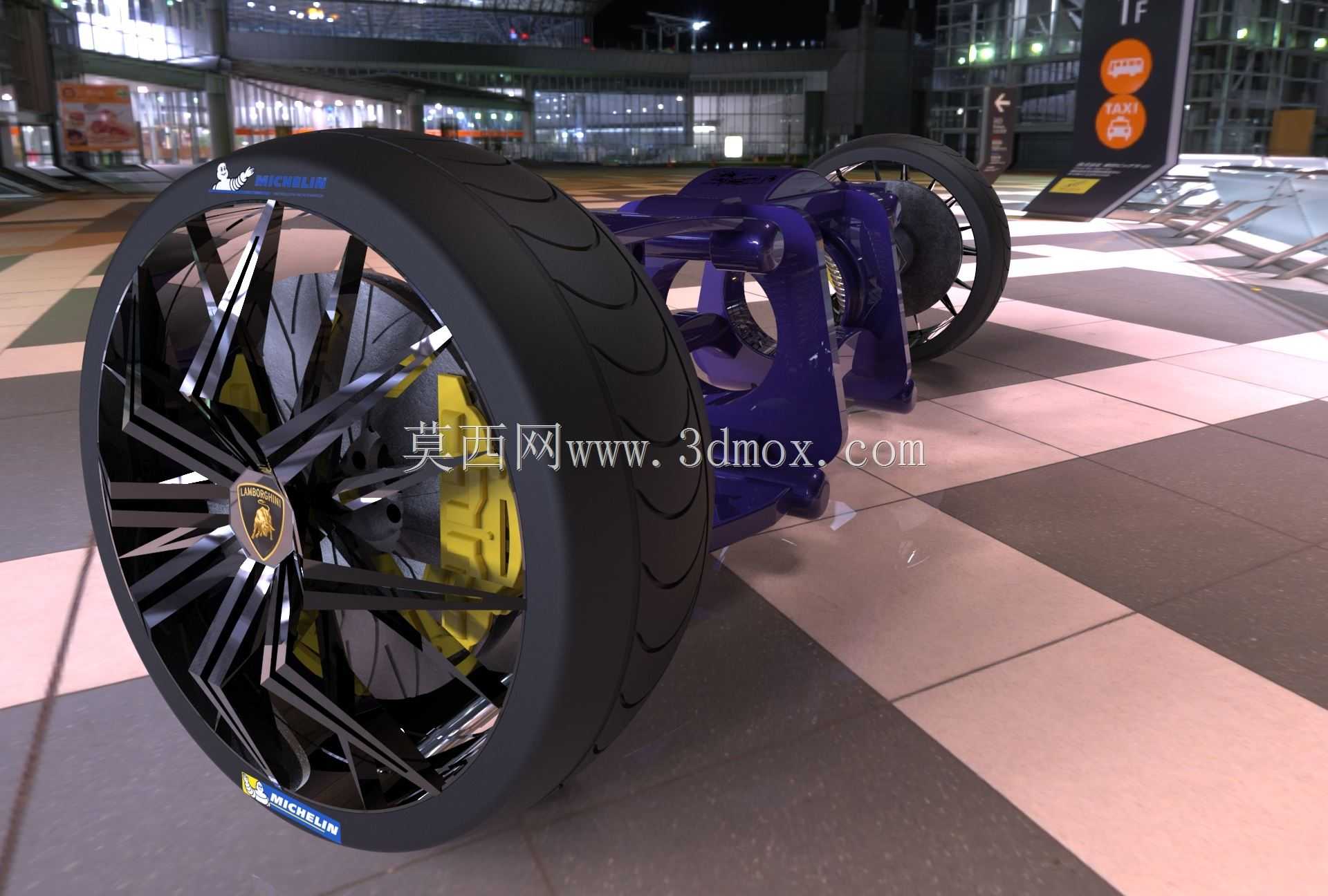

双横臂悬架作为乘用车辆、高性能运动车型底盘行走系统的核心组成部件，广泛应用在前置后驱车型的前桥、部分越野车型的前后桥以及赛事专用车辆的底盘结构中，核心作用是连接车轮与车身承载结构，传递行驶过程中各个方向的载荷，同时精准约束车轮的运动轨迹，在车辆经过起伏路面、完成转向动作、承受加减速侧向力时，保证轮胎与地面的接触面积始终处于最优区间，兼顾行驶操控稳定性与乘坐舒适性。这套悬架总成采用上下不等长叉形摆臂的经典结构布局，上摆臂长度略短于下摆臂，在车轮随路面跳动时，能够主动优化车轮外倾角的变化幅度，让轮胎接地胎面始终贴合路面，避免侧偏力作用下轮胎接地面积缩减导致的抓地力下降，相比麦弗逊式悬架拥有更高的侧向支撑刚度，在高速过弯时能够有效抑制车身侧倾，适配对操控性能有较高要求的车型定位。在结构设计层面，整套总成集成了转向节、上下控制臂、螺旋弹簧与阻尼减振器、轮毂轴承单元、横向稳定杆连接端以及车轮安装法兰等核心部件，各部件之间通过橡胶衬套、球铰实现柔性连接，既能够过滤路面传递的细碎振动，隔绝底盘噪音向座舱传递，又能保证力传递的精准性，避免连接部位出现旷量影响操控响应。设计过程中充分考虑了实车安装的边界约束，摆臂的铰接点位置经过运动学仿真反复校核，确保车轮上下跳动行程内，不会与翼子板、车架纵梁、转向拉杆等周边部件发生运动干涉，轮距与前束值的变化量控制在性能要求的合理区间内，减少轮胎的异常磨损。减振器与螺旋弹簧采用集成式布置方案，优化了底盘空间利用率，为发动机舱、转向机构留出充足的布置空间，车轮安装法兰的孔位参数匹配常规乘用车轮毂规格，转向节的连接接口适配通用转向拉杆结构，能够直接为同平台车型的底盘开发提供结构参考，也可作为底盘教学、悬架性能仿真分析的三维结构参考载体，帮助工程人员理解双横臂悬架的运动逻辑与载荷传递路径，在底盘改装、悬架性能优化场景中，也可依托这套结构进行参数调整，匹配不同的车型定位与使用需求。
