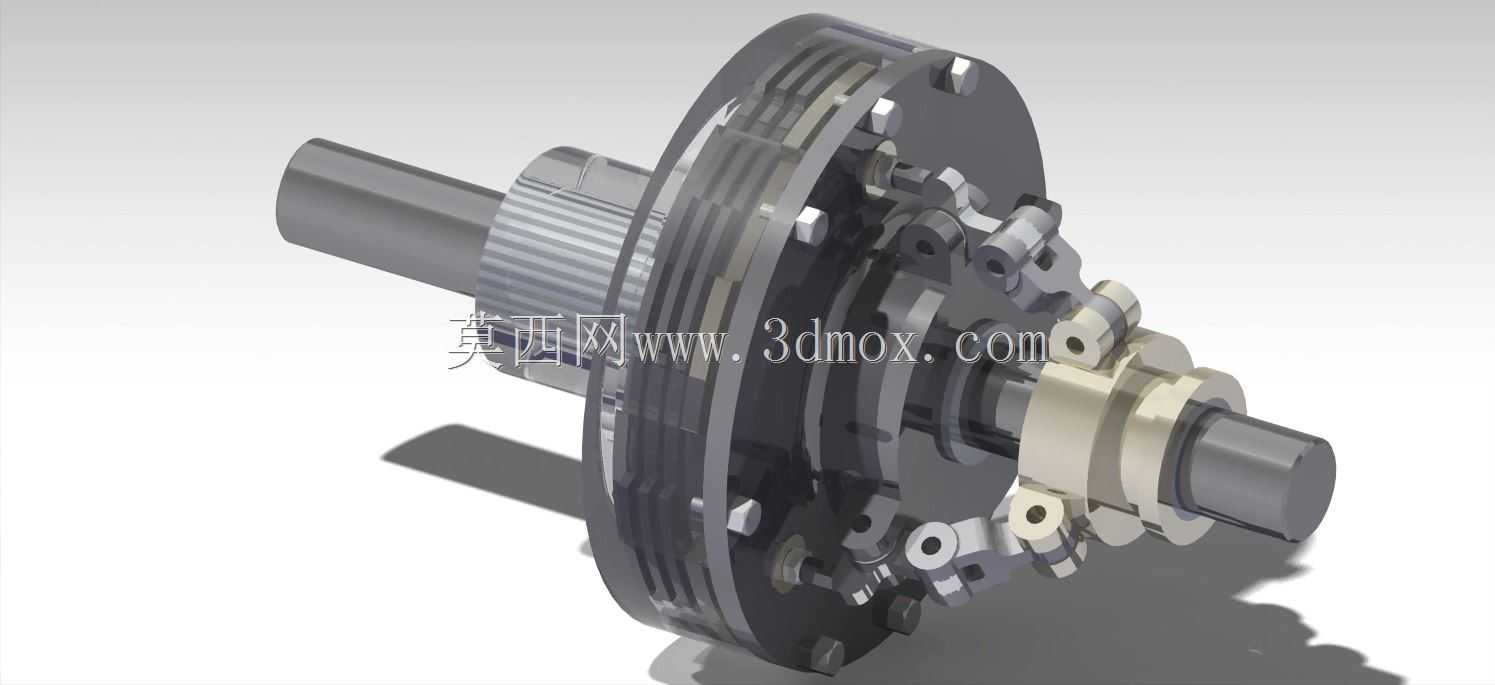

多片式湿式离合器传动总成结构设计

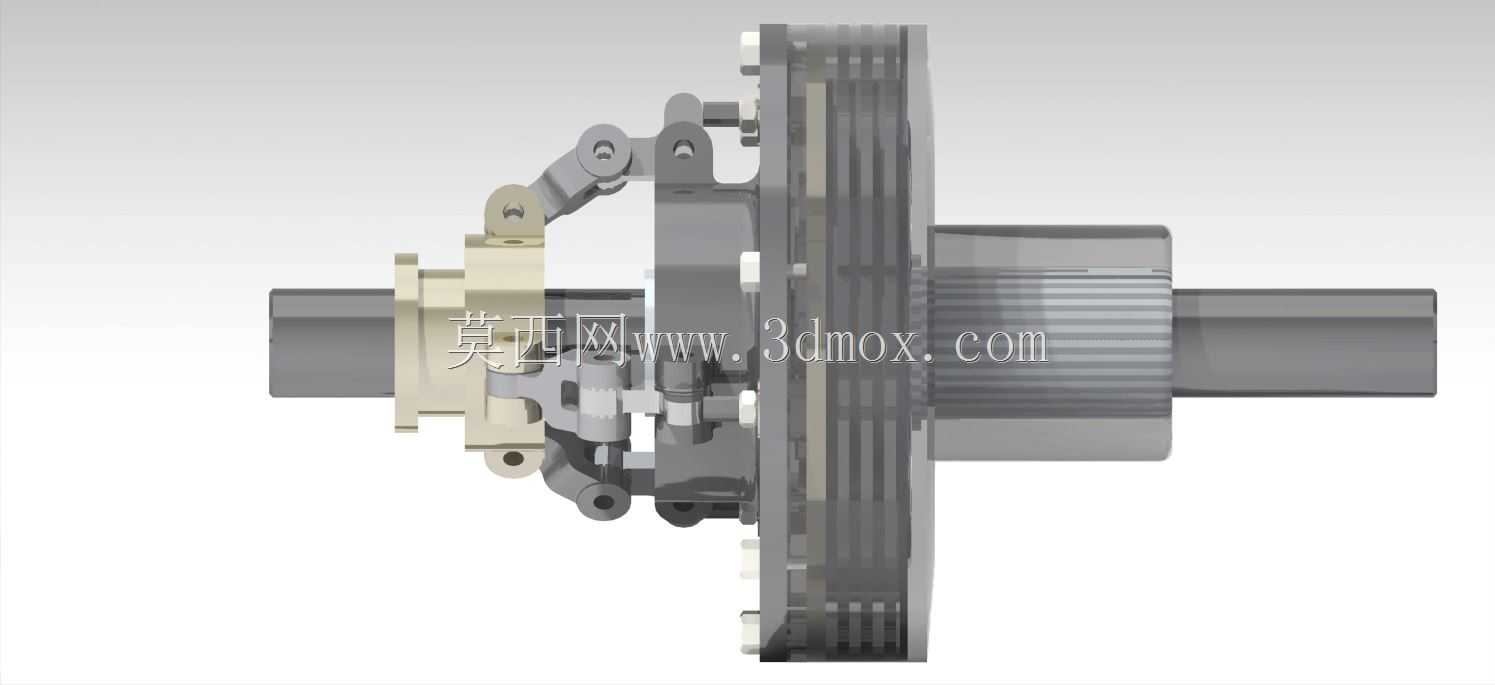

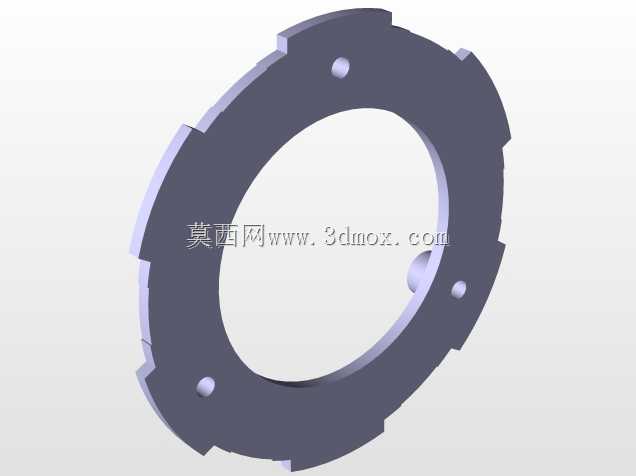

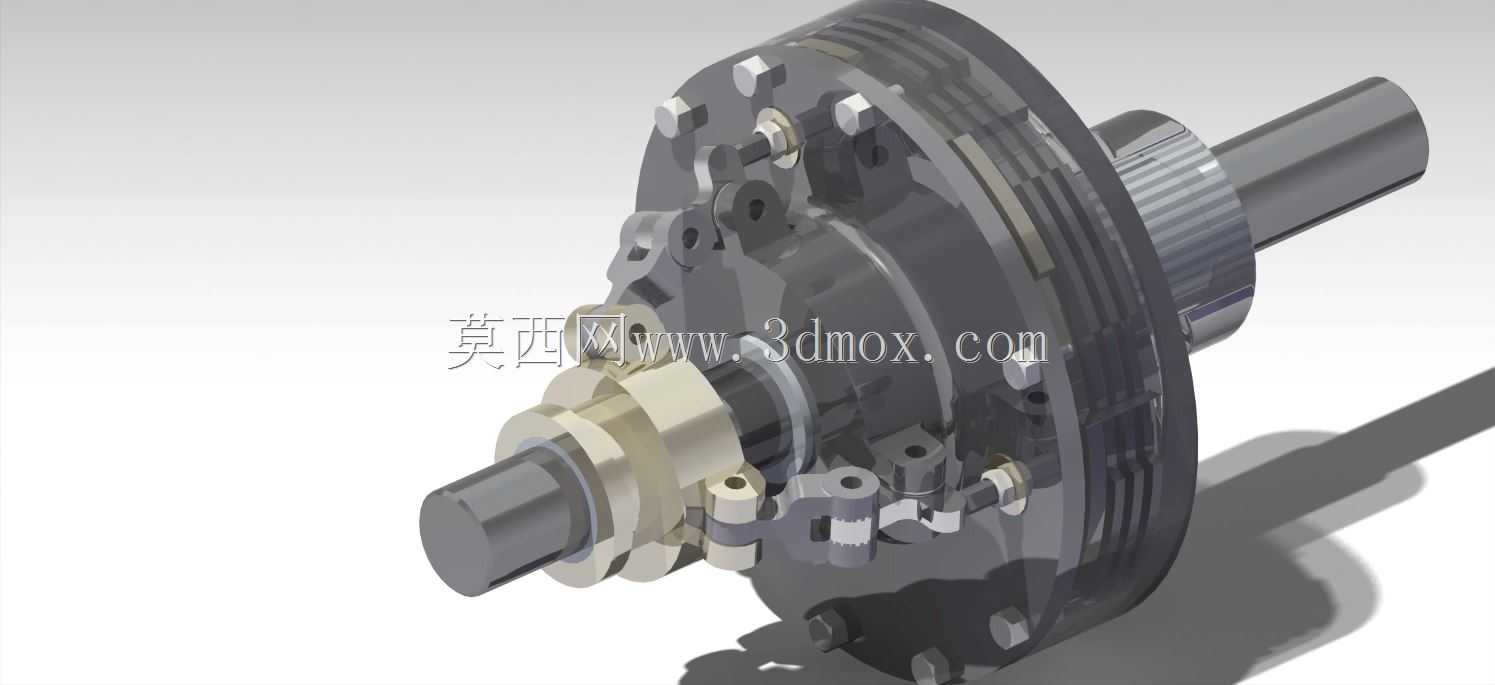

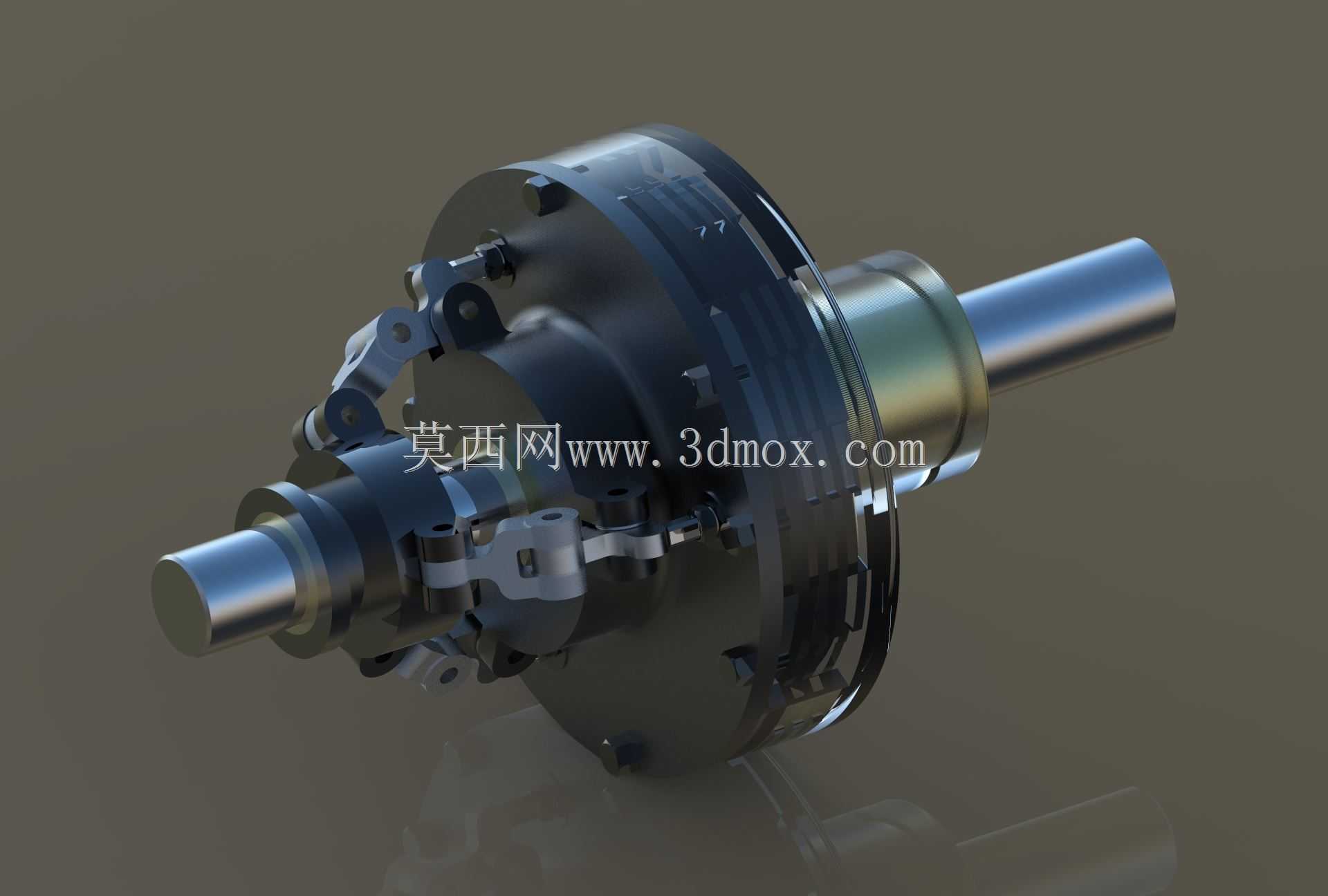

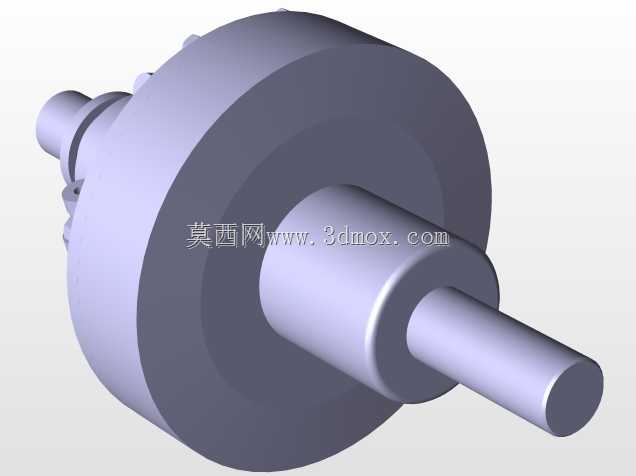

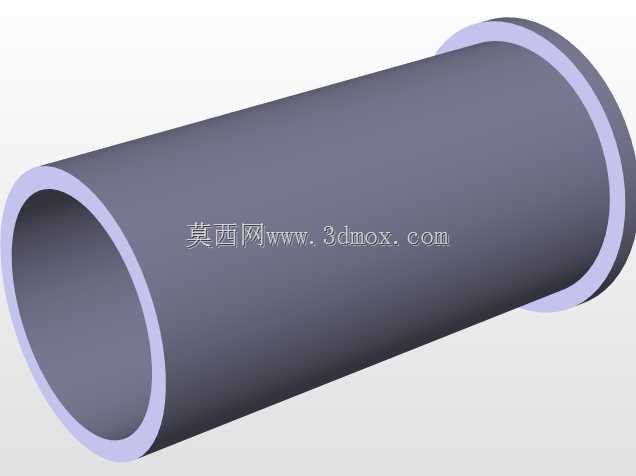

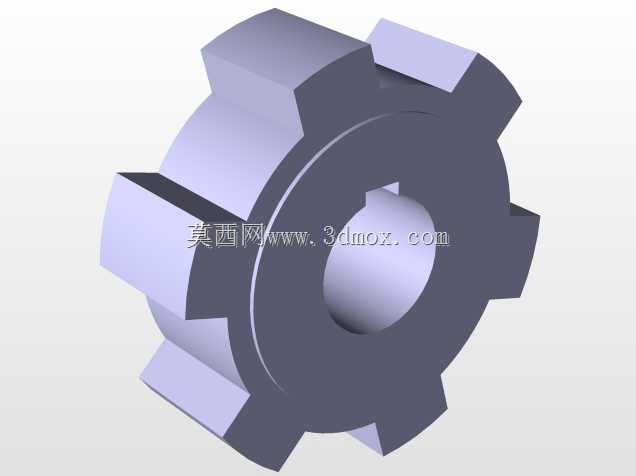

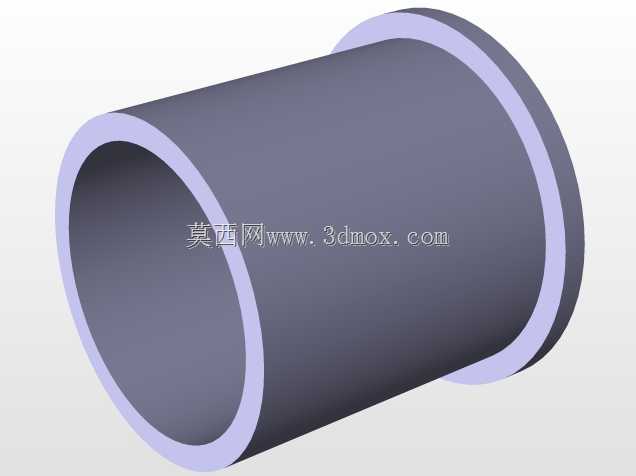

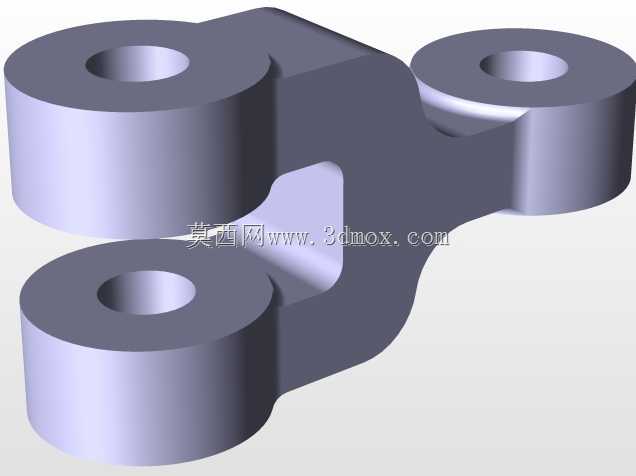

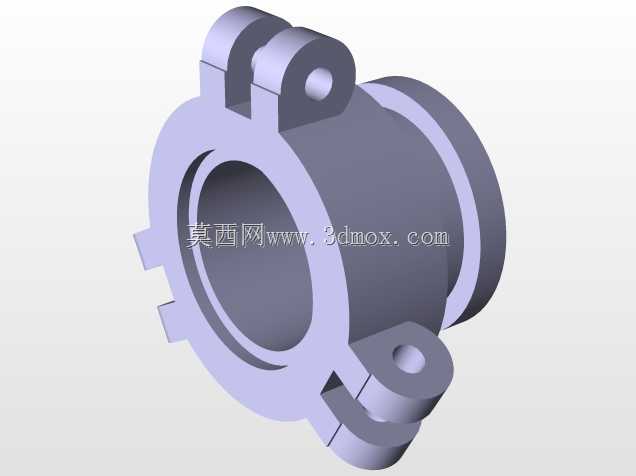

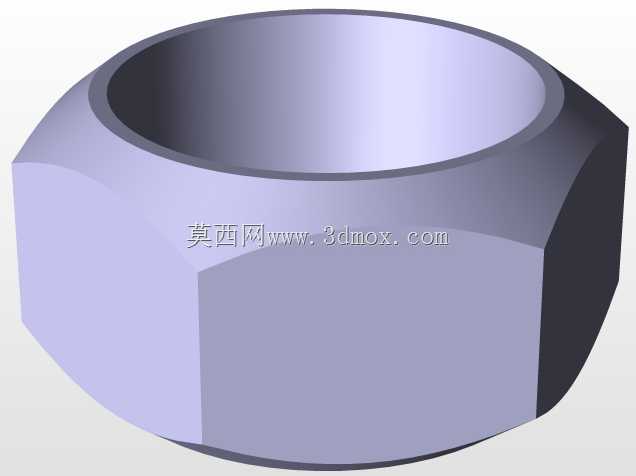

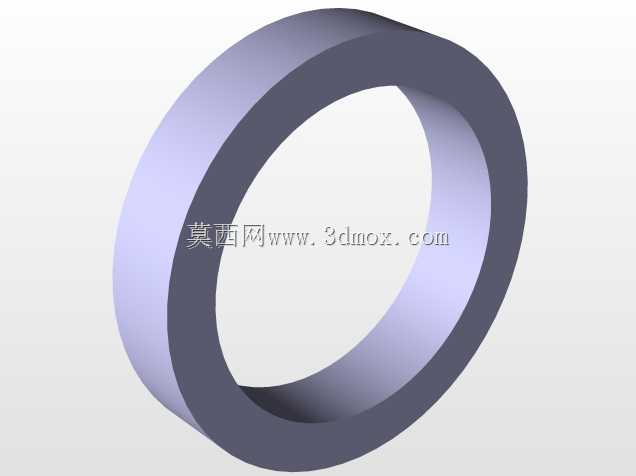

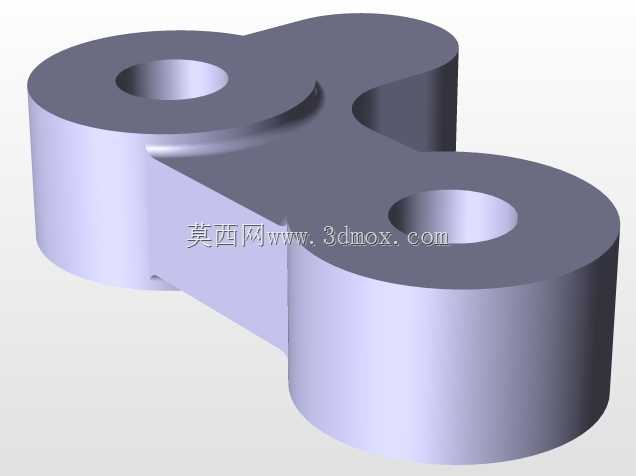

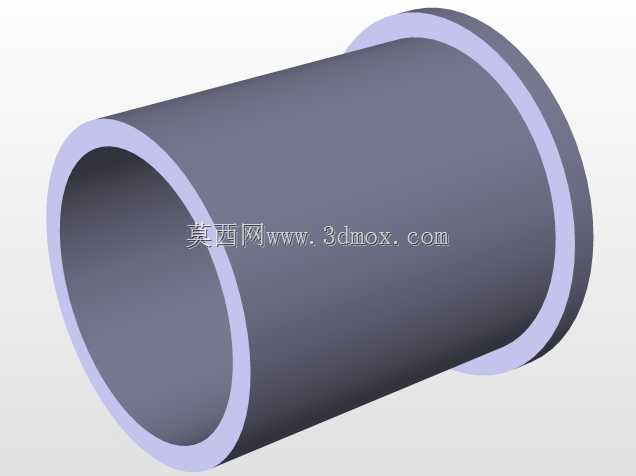

该离合器总成是动力传动系统中的核心切换部件，主要应用于需要频繁启停、平稳换向的传动场景中，覆盖工业传动设备、行走机械动力传输单元等多个领域，承担着动力接合与切断的核心功能，能够在主动轴持续运转的状态下，实现从动端的平稳启停，避免动力硬连接带来的冲击载荷损伤后端传动部件。从实际用途来看，这款离合器总成通过摩擦副的压紧与分离动作，完成扭矩的传递与中断，当摩擦组件被压紧机构锁止时，主动端的动力通过摩擦片间的摩擦力传递至从动轴，带动后端负载运转；当压紧机构释放时，主从动摩擦片之间产生间隙，动力传递路径被切断，从动端可在主动端保持运转的状态下停止动作，满足设备空载启动、变速换向、过载保护的实际使用需求。从功能特性来看，这款多片式结构的离合器相比单片式结构拥有更大的摩擦接触面积，能够在同等径向尺寸下传递更大的扭矩，摩擦副沿轴向排布的结构让整体径向占用空间更小，适配安装空间紧凑的传动布局；压紧机构采用杠杆式压爪结构，通过压爪的摆动实现摩擦片组的轴向压紧，杠杆放大效应能够降低分离动作所需的操作力，让离合动作更轻便，同时压爪沿圆周方向均匀排布，保证摩擦片组受力均匀，避免偏磨导致的扭矩传递不稳定、摩擦片寿命缩短等问题。在设计思路上，整体结构围绕同轴传动的布局展开，输入与输出端采用同轴轴体结构，保证动力传递的同轴度，降低运转过程中的径向跳动；摩擦片组采用交替排布的主动片与从动片结构，主动片与主动鼓通过花键连接，从动片与从动轴通过花键连接，既保证扭矩传递的可靠性，又能让摩擦片在轴向自由移动实现离合动作；支撑部位设置了对应的轴承定位结构，保证轴体运转过程中的支撑刚度，避免高速运转下的轴系窜动。从外形尺寸与安装边界来看，整体结构为回转体布局，最大径向轮廓为离合器外壳的外圆尺寸，轴向总长度包含两端伸出的轴段长度，安装时需要保证两端轴段与配套传动部件的同轴度公差，外壳部位可设置对应的固定点位用于安装限位，两端轴伸分别对应动力输入端与负载输出端，轴端可根据配套需求设置键槽、花键等连接结构，适配不同的传动连接方式；整体结构的安装边界需要预留出离合操作机构的动作空间，保证压爪摆动、摩擦片轴向移动时不会与周边安装结构产生干涉，同时预留出对应的散热空间，避免摩擦片长时间滑磨产生的热量堆积，影响摩擦材料的性能与使用寿命。
