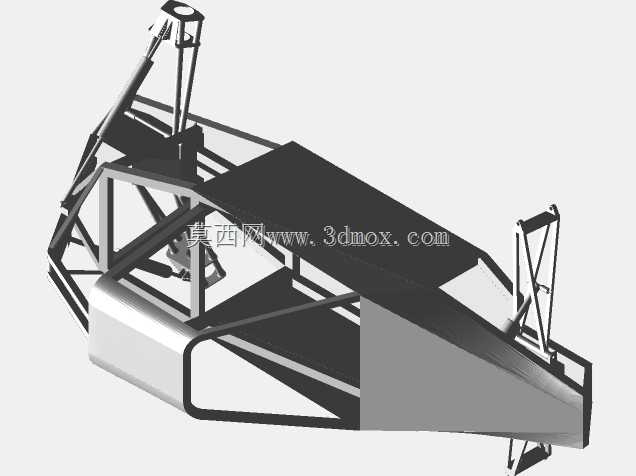

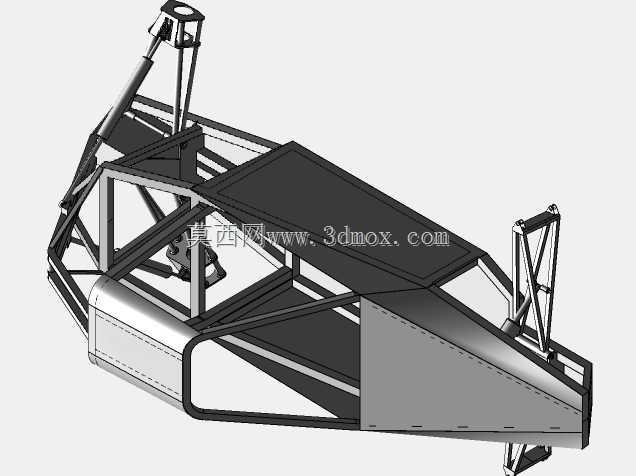

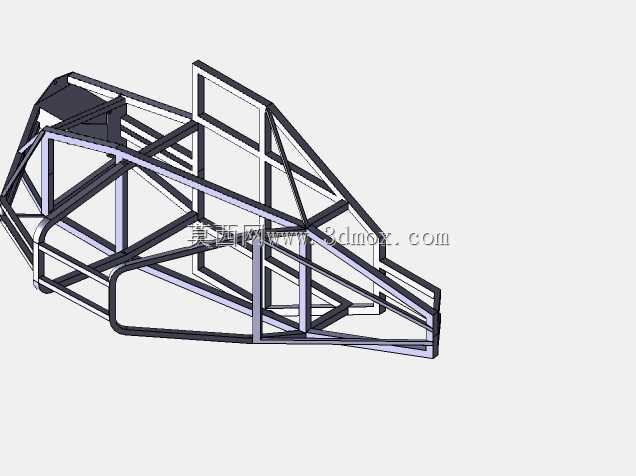

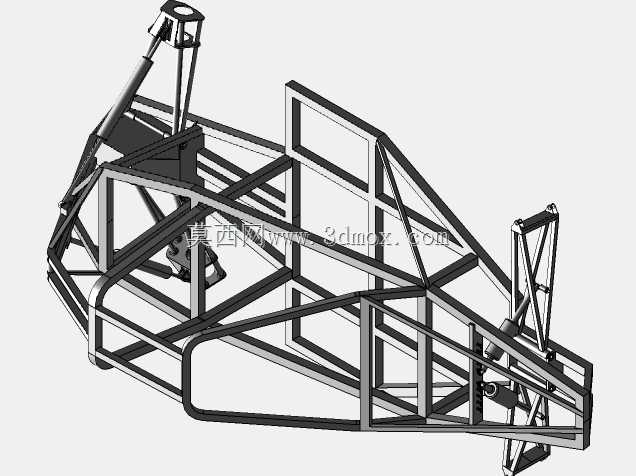

钢管桁架结构越野赛车车架结构设计

该钢管桁架式车架是小型越野竞速车辆的核心承载基体，主要面向非铺装路面越野穿越、场地小型竞速赛事、民间越野改装DIY等应用场景，作为整车所有零部件的安装承载基础，承担着连接行走系统、动力总成、操控机构、覆盖件与驾乘防护结构的核心作用，是决定整车行驶安全性、操控稳定性与结构可靠性的核心部件。整个车架采用空间钢管桁架结构设计，设计思路围绕高刚性轻量化的核心目标展开，区别于传统乘用车的承载式车身与非承载式梯形车架，该结构通过不同管径、壁厚的合金钢管在三维空间内的交错焊接排布，将受力载荷沿着管材轴向分散传递到整个车架结构上，在大幅降低整体自重的前提下，获得远超同重量板式车架的抗扭、抗弯刚性，能够很好应对越野场景下频繁出现的路面冲击、飞跳落地载荷、连续颠簸交变受力等复杂工况。从结构布局来看，车架前部预留了动力总成与转向机构的安装空间，管架的排布充分避让了发动机、变速器的安装边界，同时预留了散热器、前悬挂摆臂、转向机的安装固定点位，前部管架采用三角形稳定结构排布，能够在发生正面碰撞时通过管材的有序溃缩吸收冲击能量，为驾乘区域预留足够的安全生存空间。中部为驾乘舱区域，环绕驾乘位的管架采用更高强度的管材规格，侧面设置了横向加强筋与防滚结构连接位，能够在车辆发生侧翻时有效抵御侧向冲击，避免座舱结构变形侵入驾乘空间，座舱内部的管架排布充分考虑了驾乘人员的坐姿空间、座椅安装点位、安全带固定点的位置，同时预留了仪表台、操控踏板、换挡机构的安装空间，兼顾结构强度与驾乘操作的人机工程需求。车架后部为后悬挂与传动系统的安装区域，管架结构针对后驱布局的传动路径做了针对性加强，预留了后差速器、悬挂摇臂、减震器的安装支座位置，后部的结构排布同时兼顾了油箱、散热系统附件的安装空间，避免运动过程中零部件与车架发生运动干涉。整个车架的安装边界经过精准校核，所有安装点位的同轴度、平面度都满足零部件装配的公差要求，管材之间的连接节点都做了贴合度优化，保证焊接时的连接强度，避免应力集中导致的焊缝开裂问题。在外形尺寸上，该车架整体轮廓紧凑，轴距与轮距的设定适配小型单座/双座越野小车的尺寸需求，整体宽度满足狭窄越野路径的通行要求，前部的收窄结构设计能够为前轮转向预留足够的跳动空间，避免大行程减震压缩时轮胎与车架发生剐蹭干涉，整车的重心布局经过优化，主要重量集中在车架中部偏低的位置，能够有效提升车辆行驶的侧倾稳定性，降低越野过程中侧翻的风险。
