十字轴式万向传动连接结构

该万向传动结构是机械传动系统中用于实现变角度动力传递的核心连接部件，主要解决两根轴线不重合、存在空间夹角或工作中相对位置持续变动的轴系间的扭矩传输需求，广泛应用在需要轴线偏移补偿的传动场景中。在实际工业场景里，这类结构常出现在车辆底盘的传动路径中，连接变速器输出端与驱动桥输入端，抵消车辆行驶过程中悬架跳动带来的轴系位置偏移；也可用于工业机床的进给传动链、农业机械的动力输出轴、输送设备的动力接驳位置，适配多方向安装偏差下的稳定动力传输，避免轴系因强制对中产生额外弯曲应力，延长整套传动系统的使用寿命。

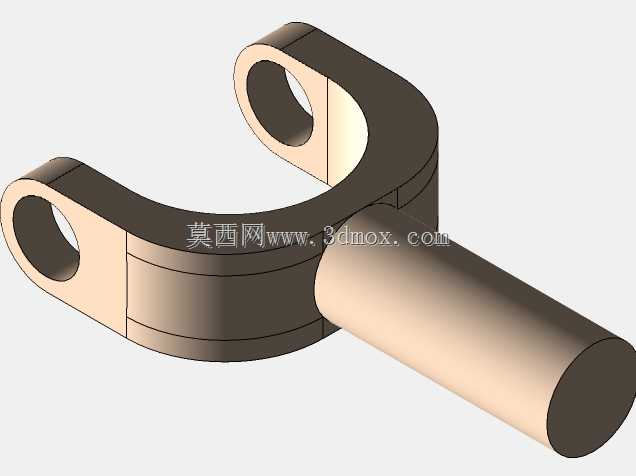

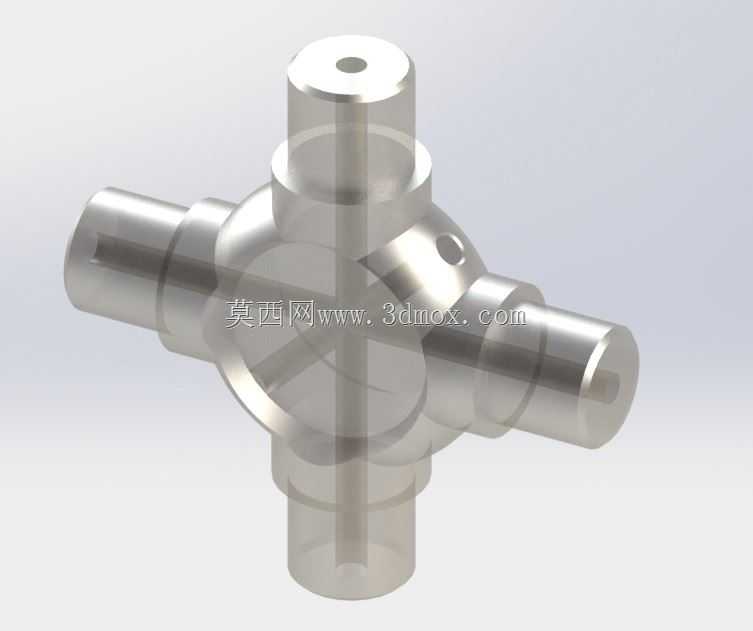

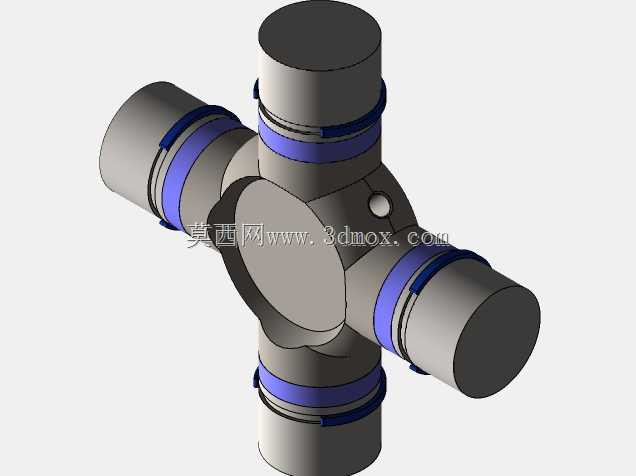

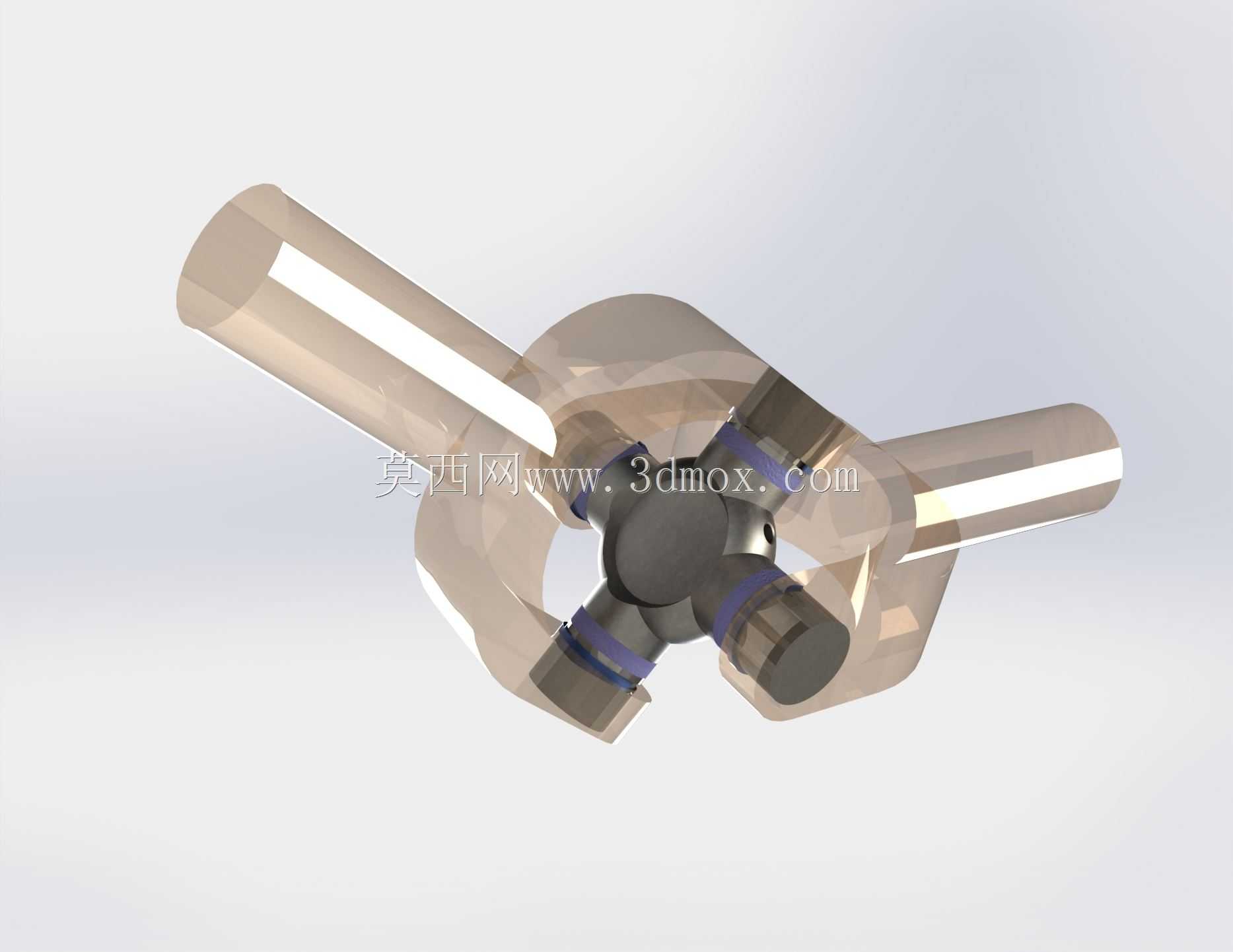

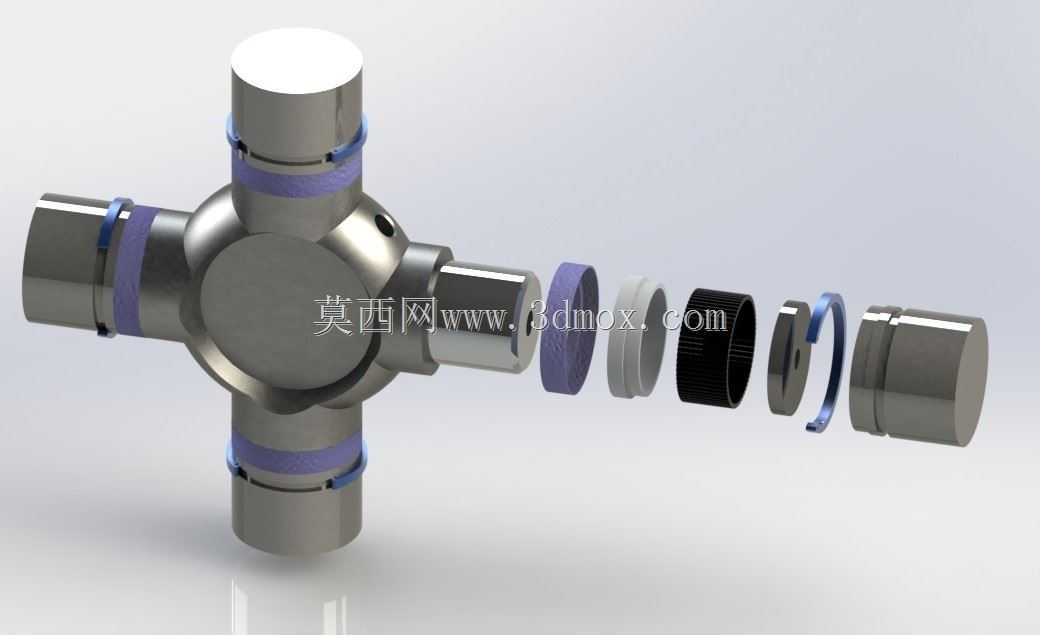

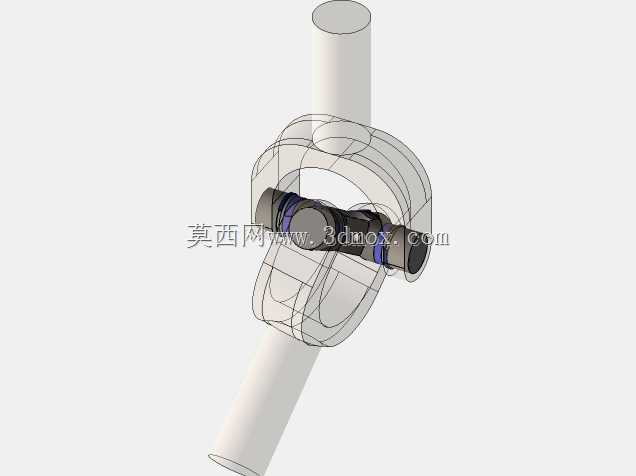

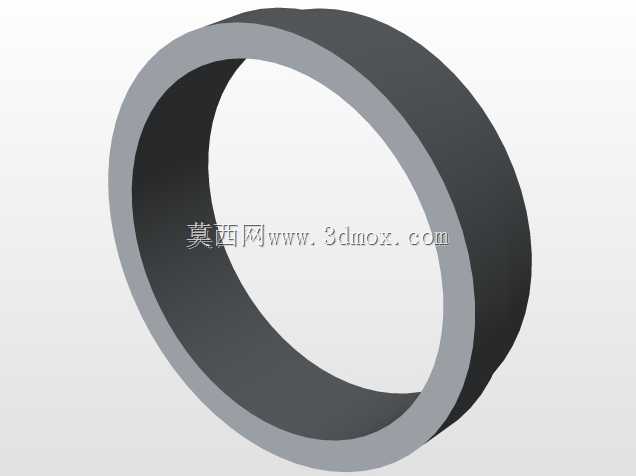

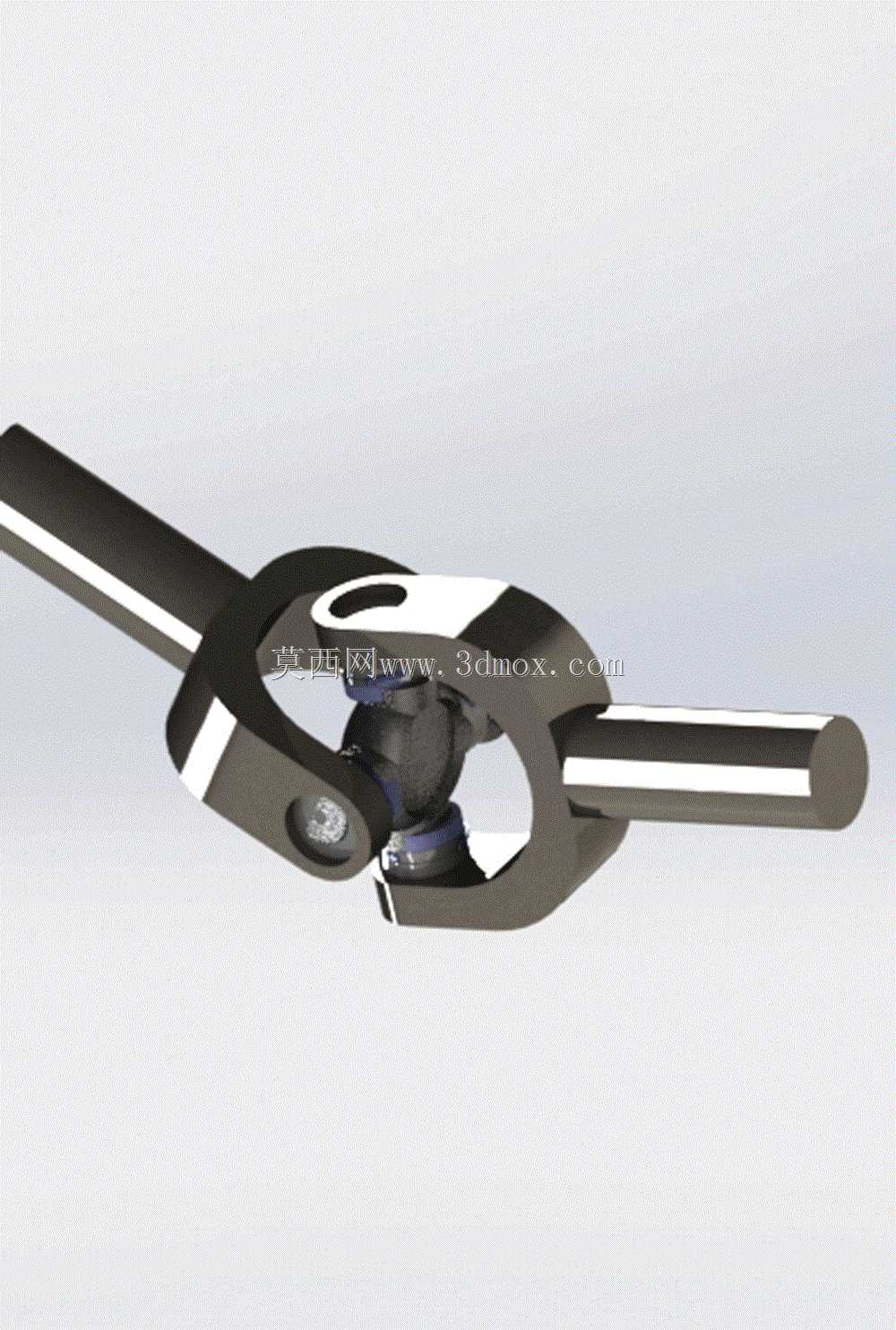

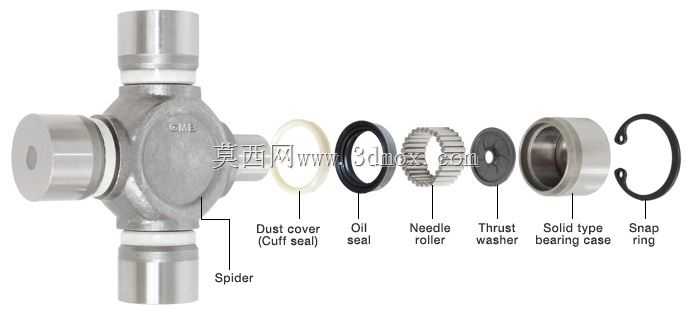

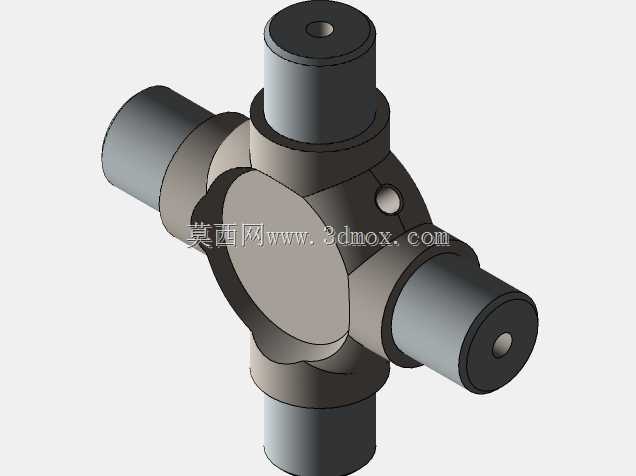

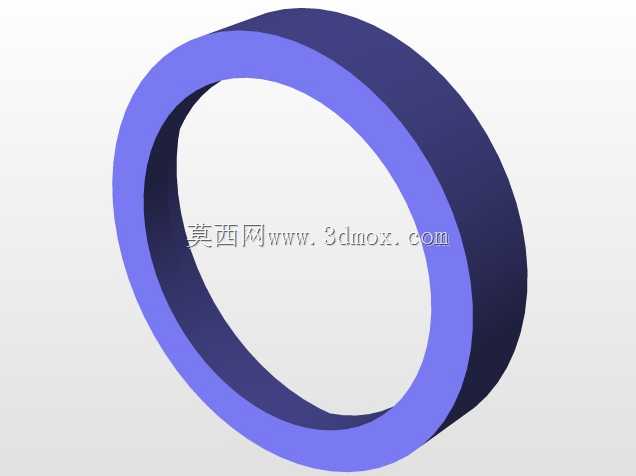

从功能特性来看，该结构采用十字轴作为核心铰接件，两端叉形接头分别与待连接的两根轴端固定，十字轴的四个轴颈与叉形接头的安装孔配合，可实现两个方向的角度偏转，允许两连接轴之间存在一定范围的工作夹角，在偏转过程中能够保持扭矩的连续传递，不会出现传动卡滞或动力中断的情况。透明外壳的设计直观展现了内部十字轴与叉形接头的配合关系，铰接位置预留了润滑与密封结构的安装空间，可在实际使用中加注润滑脂降低铰接面的磨损，配合密封件阻挡外界粉尘、水汽进入铰接摩擦面，适配多粉尘、潮湿的复杂工况环境。

在设计思路上，该结构优先保证传动的可靠性与角度补偿能力，叉形接头采用对称式结构设计，确保两个方向的偏转角度范围一致，十字轴的轴颈直径根据额定传输扭矩做匹配设计，保证在最大工作夹角下的结构强度满足载荷要求，避免冲击载荷下出现轴颈断裂或接头变形的问题。外形尺寸方面，整体沿两连接轴的轴向延伸，径向尺寸控制在紧凑范围内，安装时仅需将两端接头分别与对应轴端通过键连接或法兰锁紧即可完成固定，不需要额外调整复杂的对中精度，安装边界可适配不同轴径的连接需求，允许的轴向窜动范围可抵消轴系热胀冷缩带来的长度变化，适配不同工况下的安装使用要求。
