带长槽铰接端异形杠杆连接构件

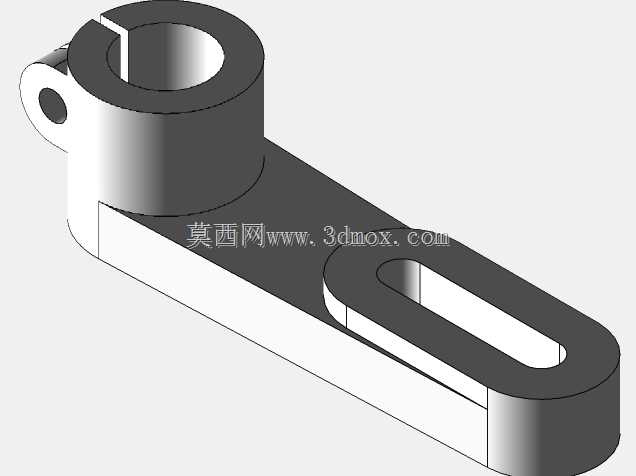

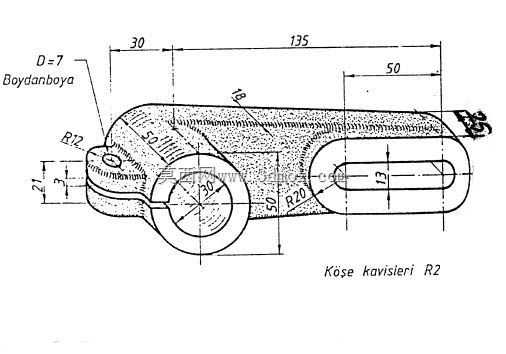

该异形杠杆连接构件属于机械传动系统中的传力执行部件，主要应用于中小型轻工机械、手动操作工装、小型设备的操纵联动机构中，承担力的方向转换、行程放大、动作联动的核心作用，常见于设备操作手柄联动组、夹具锁止传动链、小型机具的动作传递结构中，能够将输入端的摆动力矩平稳传递至末端执行端，实现预设的动作触发或位置锁止功能。从功能特性来看，构件一端为带通孔的铰接端，可通过销轴与固定基座或动力输入件形成可转动的铰接副，铰接端外侧设置的小直径通孔可用于安装定位销或限位卡簧，避免铰接销轴工作过程中出现轴向窜动，保障铰接转动的稳定性；另一端为长圆形通槽结构，可与末端执行件的圆柱销形成滑动铰接副，能够在构件摆动过程中补偿行程偏差，适配不同摆角下的位置变化，避免传动过程中出现卡滞、别劲的问题，长槽的宽度尺寸经过精准设计，与配合销的间隙控制在合理范围内，既保证滑动顺畅，又能减少传动间隙带来的动作误差。从设计思路来看，整体采用变截面流线型过渡结构，在铰接端与长槽端之间的连接臂做了圆弧过渡与厚度优化，在保证整体结构强度、满足传力刚性要求的前提下，尽可能去除冗余材料，降低构件自身重量，减少动作过程中的惯性阻力；构件所有棱边均做了R2的圆角处理，既避免应力集中导致的受力断裂风险，也能消除加工、装配过程中的锐边划伤隐患，铰接端外侧的R12圆弧与连接臂的R20圆弧平滑衔接，让整体应力分布更均匀，能够承受反复摆动带来的交变载荷，延长构件的使用寿命。从外形尺寸与安装边界来看，构件整体总长度为135mm，铰接端中心距离连接臂定位基准的长度为30mm，长槽端的有效滑动行程为50mm，铰接端的铰接孔适配直径30mm的铰接销轴，长槽的槽宽为13mm，可适配同直径的传动销，铰接端侧边的小孔直径为7mm，用于安装锁止件，构件整体厚度方向的安装边界为27mm，铰接端的台阶厚度为3mm，能够适配对应安装空间的工装与设备，安装时仅需保证铰接销轴的同轴度、长槽与配合销的滑动间隙即可完成装配，不需要额外的复杂调整，适配性较强，可直接替换同尺寸的同类传动构件，降低设备维护的配件成本。
