三角转子式万克尔内燃动力装置结构

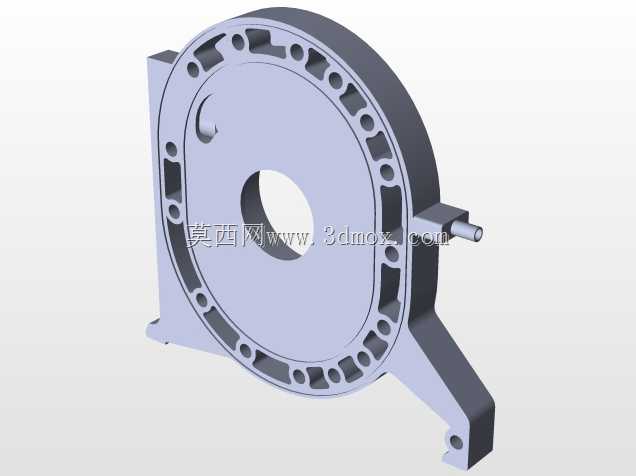

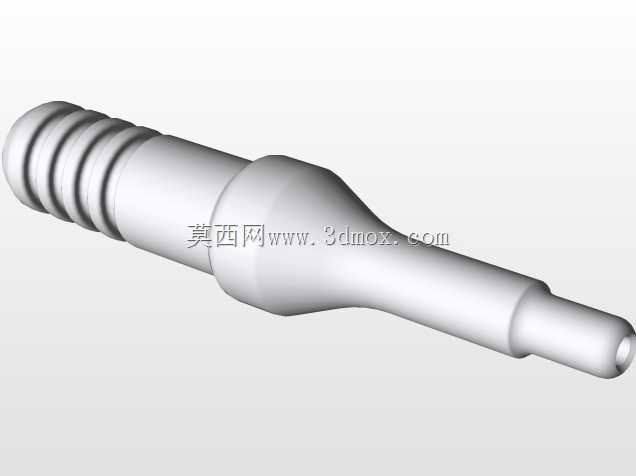

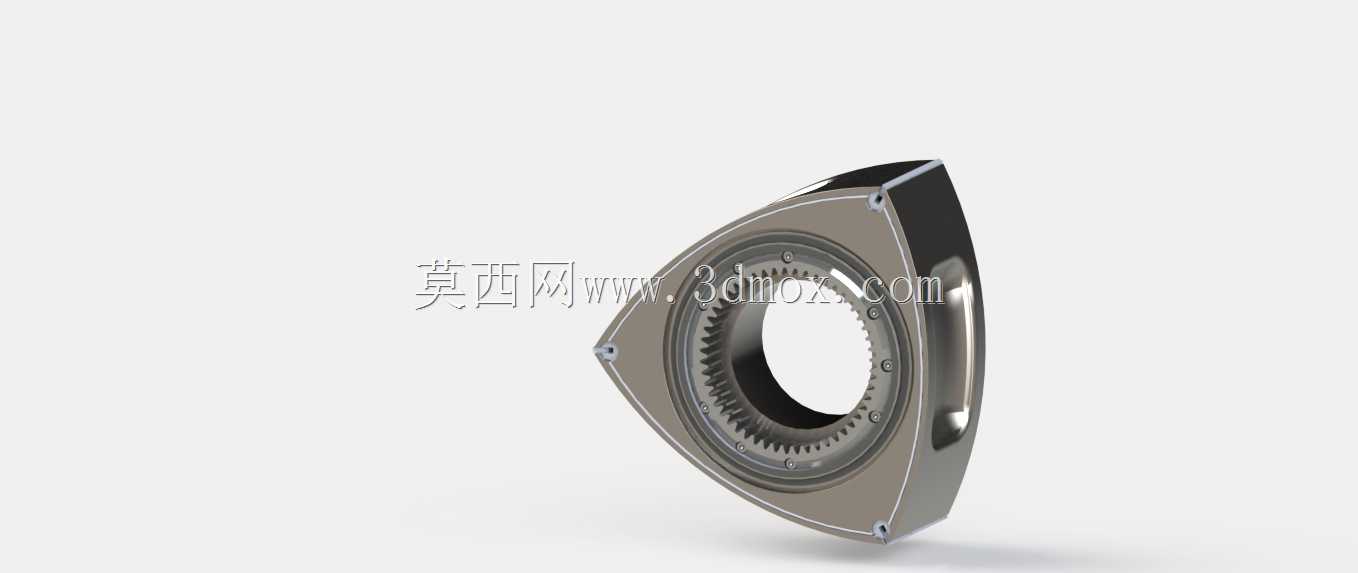

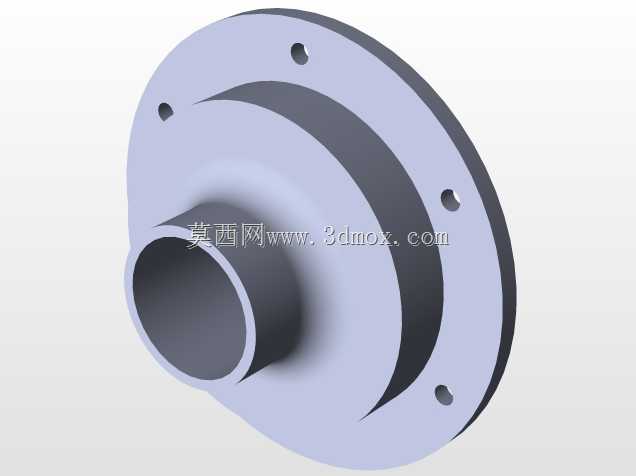

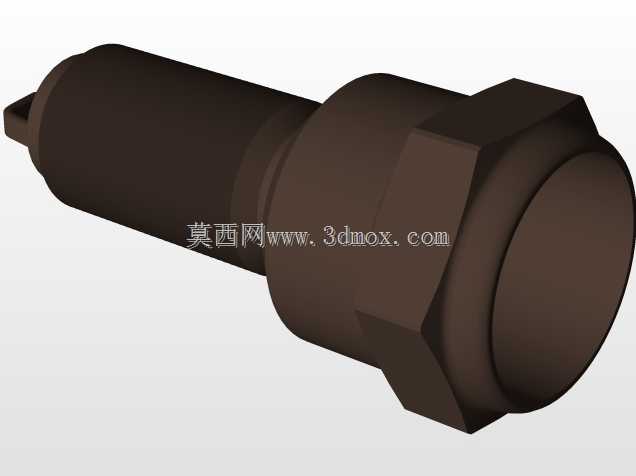

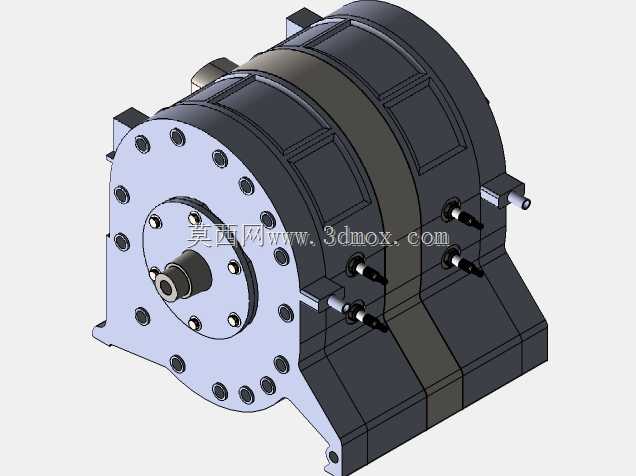

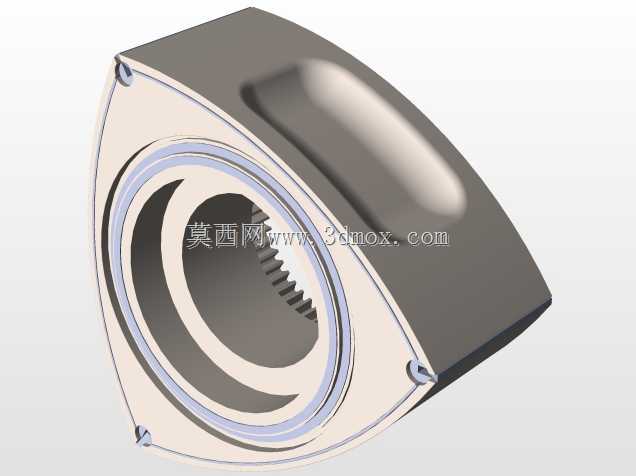

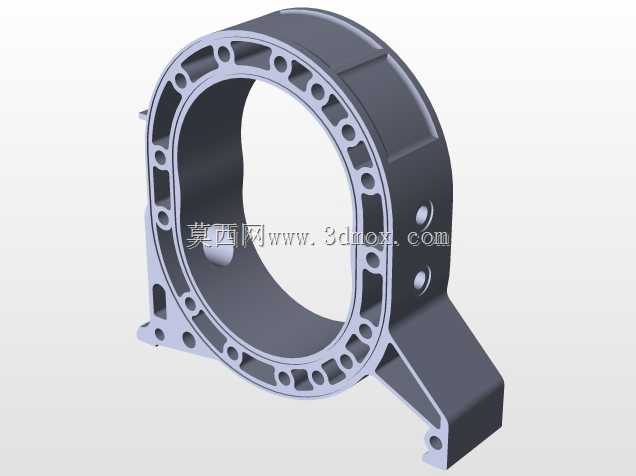

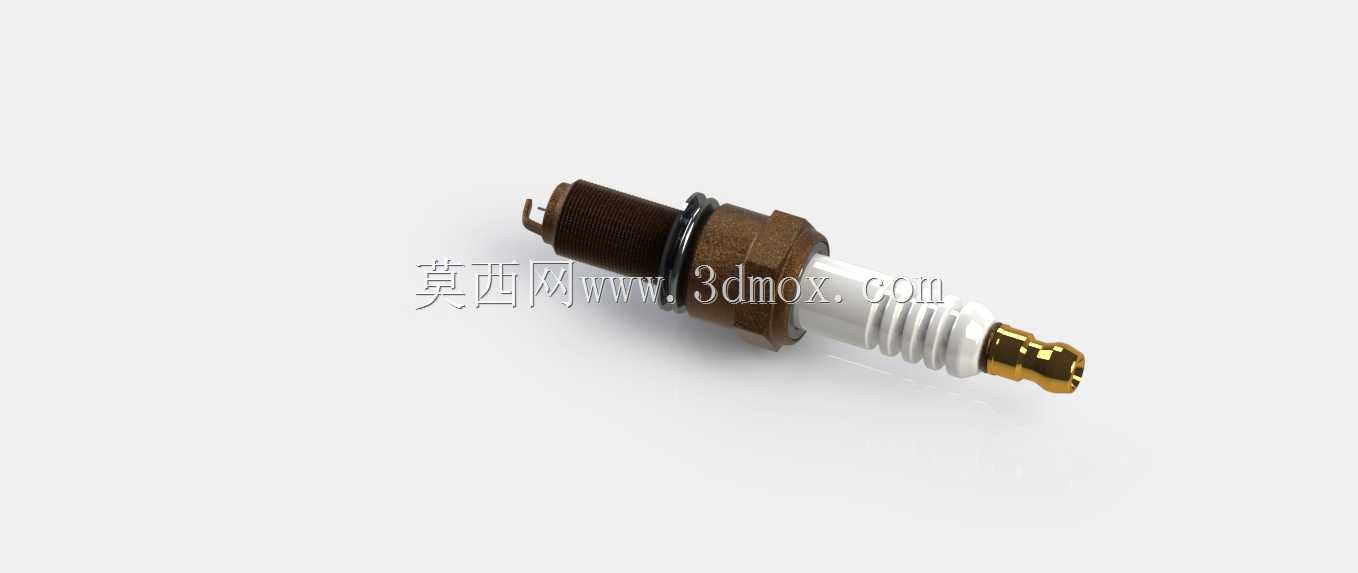

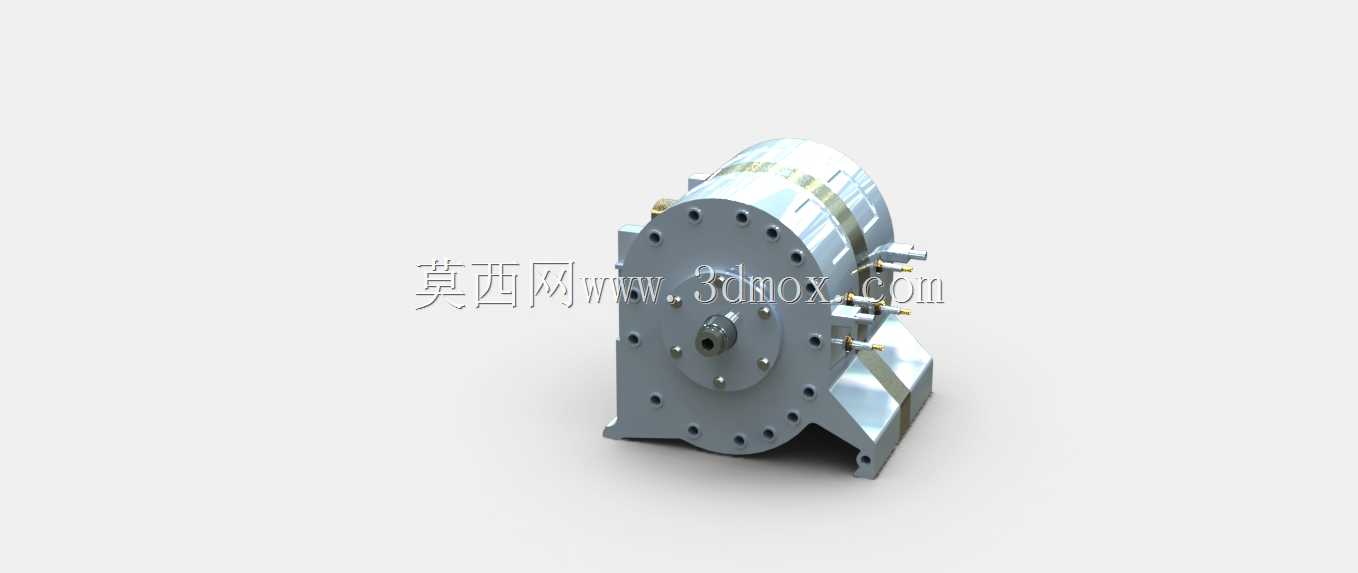

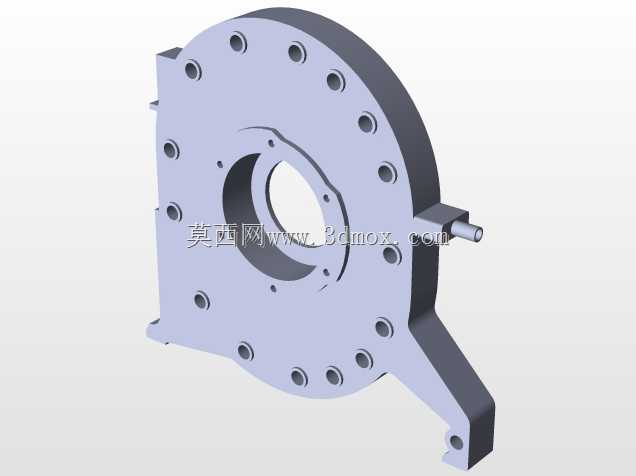

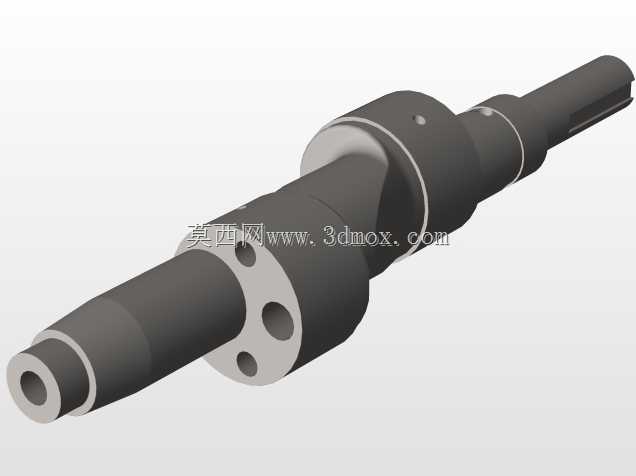

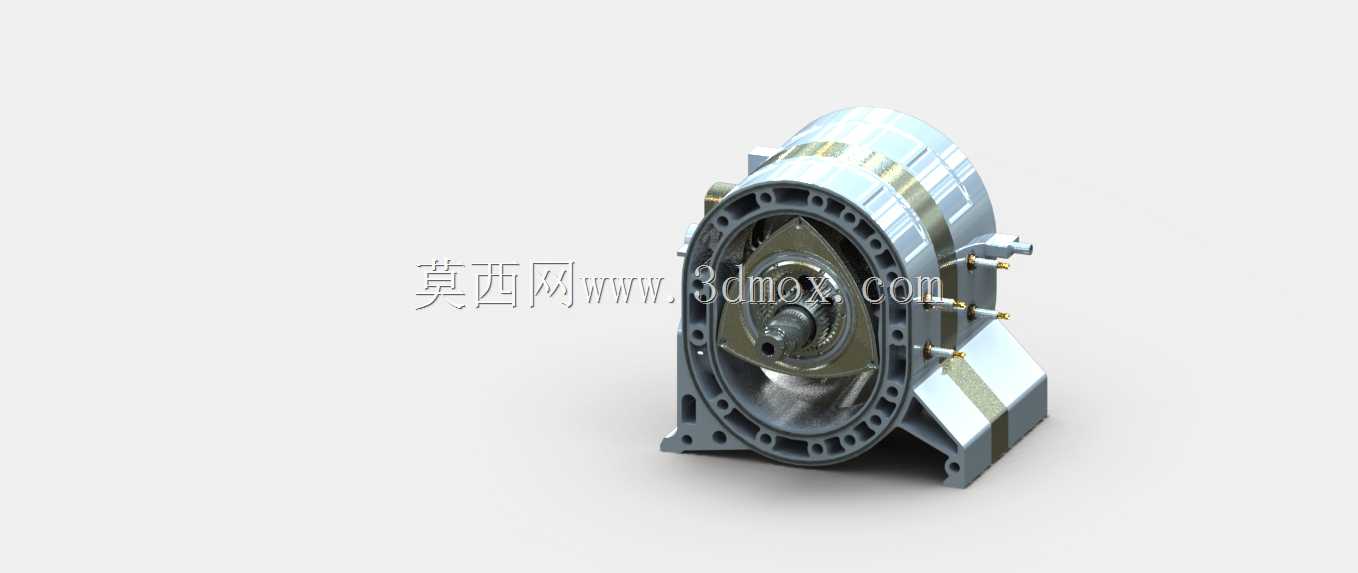

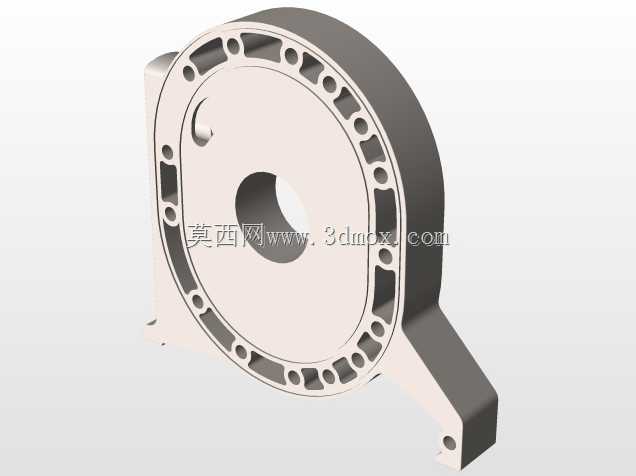

这款三角转子结构的内燃动力装置，是区别于传统往复式活塞发动机的特殊动力单元，核心采用偏心三角转子在8字形缸体内做行星旋转运动，完成进气、压缩、做功、排气的完整工作循环，没有传统活塞发动机的往复运动部件，整体运转平顺性远优于同排量活塞机型，振动与运转噪音控制表现突出。从实际应用场景来看，这类动力装置最早搭载于量产乘用车型，后续凭借体积小、重量轻、功率密度高的特性，也被应用在小型通航飞行器、竞速卡丁车、无人动力装备、便携发电机组等对动力单元重量、体积有严苛要求的领域，尤其在需要高转速动力输出的场景下，其无往复惯性力的结构优势能得到充分发挥。从功能特性来看，该结构取消了传统活塞发动机的连杆、气门机构、曲轴配重等复杂部件，核心运动部件仅为三角转子与偏心输出轴，零部件总数比同功率活塞发动机减少近40%，整体重量更轻，拆装维护的便捷性更高；同时转子每旋转一周即可完成一次做功循环，同排量下的功率输出可比传统四冲程活塞发动机提升一倍以上，高转速区间的动力响应速度极快，没有活塞往复运动带来的动力中断感。在设计思路上，该结构重点围绕转子与缸体型面的密封可靠性做了优化，转子三个顶点的密封片采用耐磨耐高温材质，贴合缸壁完成各工作腔的气密隔离，缸体周边布置的冷却流道可以快速带走燃烧做功产生的热量，避免转子与缸体因热膨胀出现卡滞；侧面端盖上集成了进排气道与点火接口，不需要额外布置复杂的气门配气机构，靠转子旋转过程中对气道的遮蔽与导通即可完成配气过程，大幅简化了配气系统的结构复杂度。从外形尺寸与安装边界来看，该动力单元整体采用近似圆柱的紧凑布局，主体外壳为带安装支脚的铸铝结构，输出轴从前端盖中心伸出，周边预留了燃油接口、点火组件安装位、冷却管路接口，安装支脚的孔位可以直接适配小型动力舱的安装基准，整体径向尺寸远小于同功率的往复式活塞发动机，轴向长度也更短，可以在狭小的动力舱空间内完成布置，不需要为避让往复运动部件预留额外的活动空间，对于空间受限的动力集成场景适配性极强。
