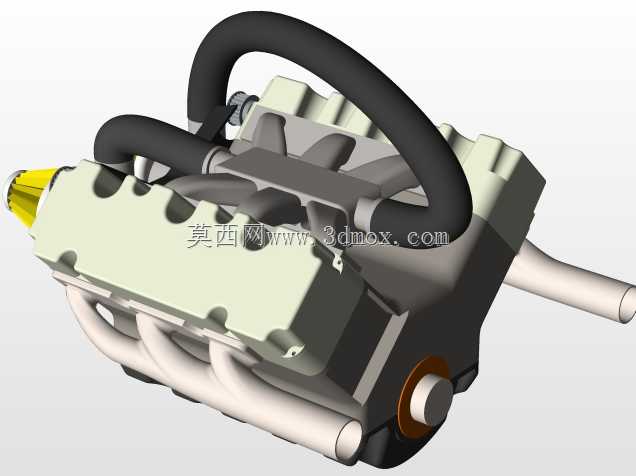

V型双缸内燃动力总成结构展示

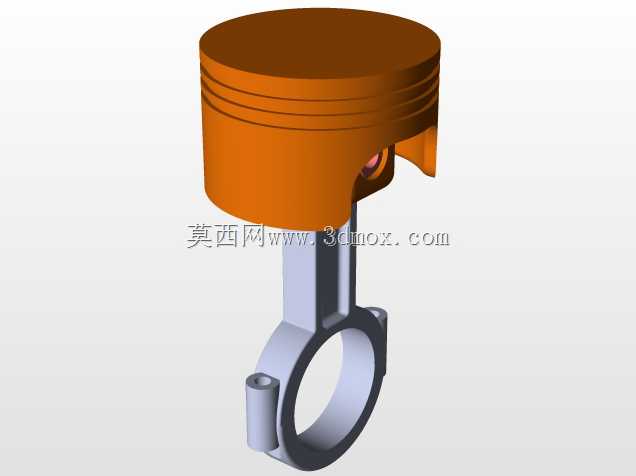

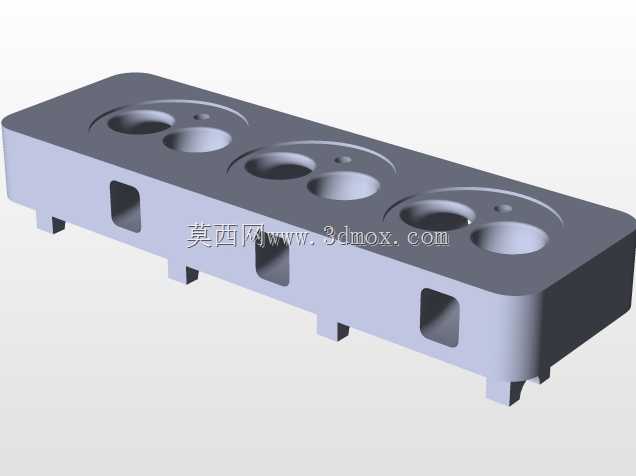

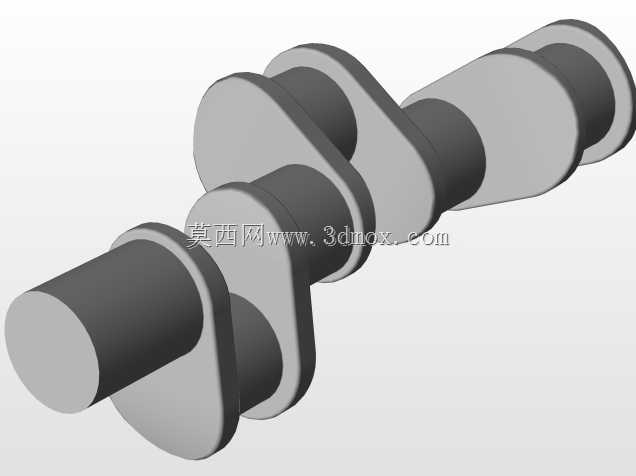

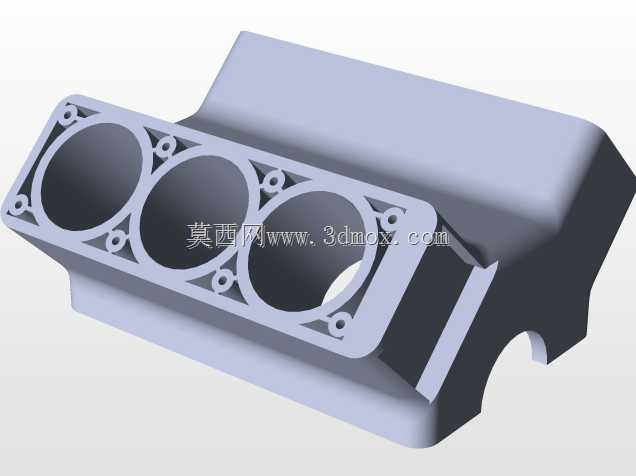

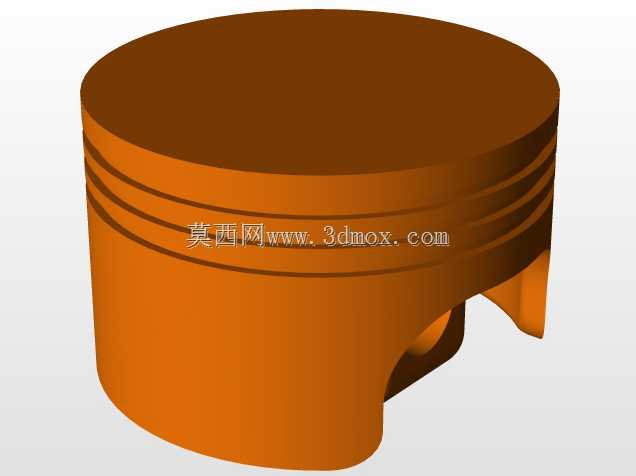

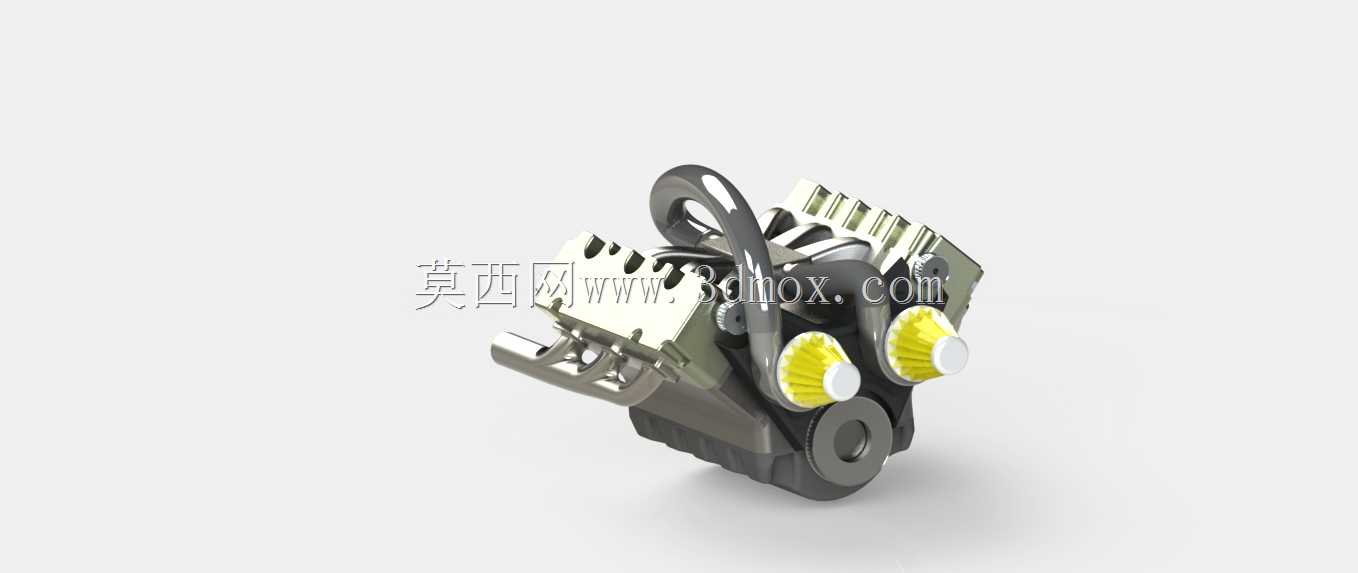

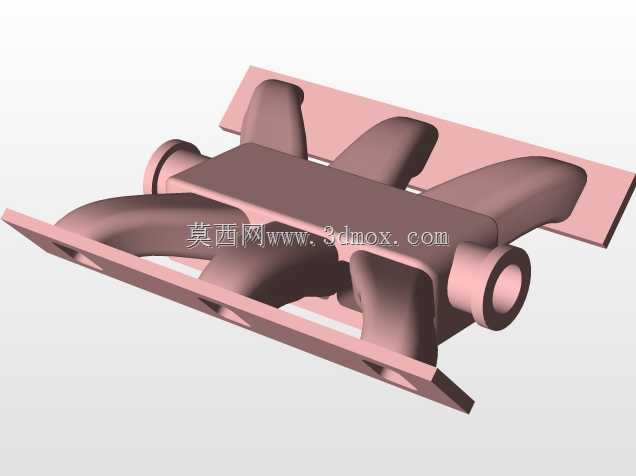

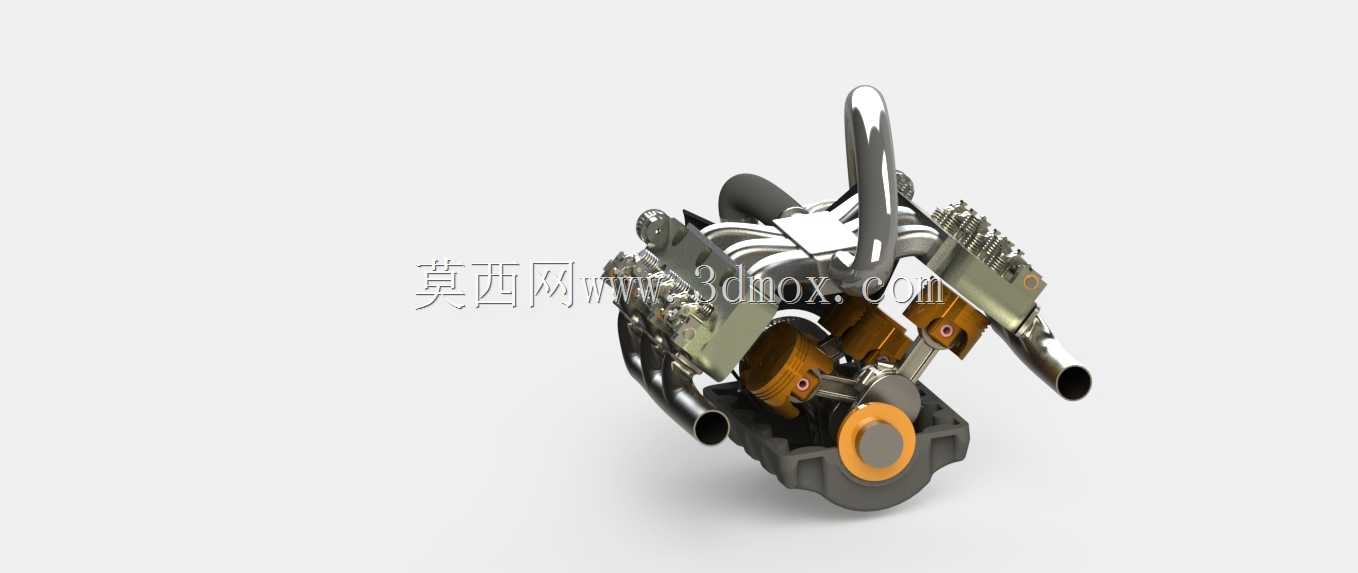

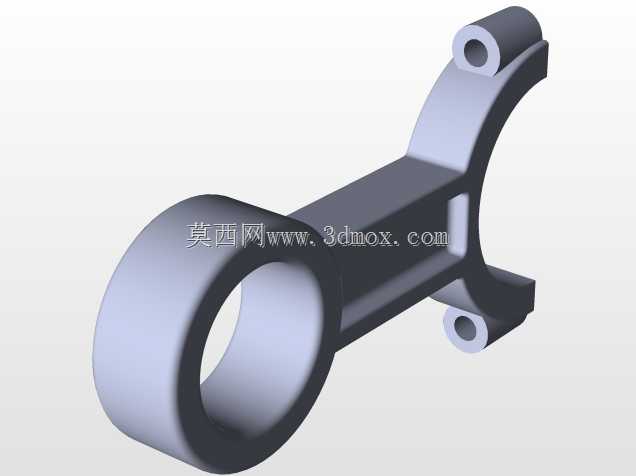

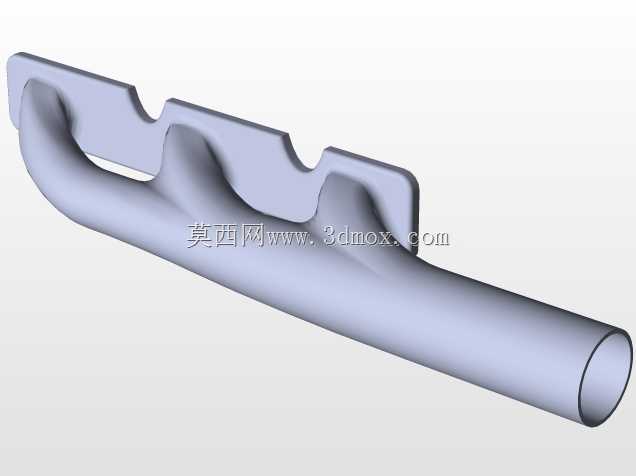

这款V型布局的动力单元，在小排量通用动力、轻型摩托、小型特种作业设备领域应用十分广泛，相比同排量直列布局机型，它的横向占用空间更小，整机重心更低，运转时的一阶惯性力平衡表现更优，能适配更多安装空间局促的动力配套场景。从结构设计来看，两列气缸呈V型夹角排布，这种布局能有效缩短曲轴的轴向长度，降低曲轴工作时的扭转变形量，同时让整机的重量分布更贴近安装基座的中心位置，减少设备运行时的整机振动传递。整套模型完整还原了曲柄连杆机构、配气组件、进排气通路、缸体缸盖等核心部件的装配关系，每一处配合面的公差预留、紧固件的排布位置都按照实际量产机型的设计逻辑还原，能直观看到活塞往复运动如何通过连杆转化为曲轴的旋转输出，也能清晰观察到进排气道与气门组件的对应位置关系。在实际工程应用中，这类V型动力单元常被配套在小型发电机组、园林作业机械、轻型越野载具上，安装时需要重点预留曲轴输出端的连接空间，两侧排气歧管的引出方向需要和配套设备的散热通路匹配，避免高温排气影响周边电控元件或橡塑管路的使用寿命。设计层面上，两列气缸的夹角选取经过平衡校核，既能保证运转平顺性，也不会让整机宽度超出通用安装架的边界尺寸，缸体外部的散热鳍片排布顺着气流走向设置，在自然风冷工况下也能保证各缸温度均匀，避免单缸过热导致的磨损异常。模型中还原的机油通路、安装定位孔位，都和实际量产机型的安装边界保持一致，结构设计人员可以直接参考这套模型的布局，调整配套设备的机架安装点位，核算动力输出端的连接同轴度，也能通过拆解各部件的装配关系，理解V型动力单元在紧凑空间内实现高功率密度输出的设计思路，比如将机油泵、正时驱动组件集成在曲轴箱内部，减少外部附属部件的空间占用，同时让整机的外部轮廓更规整，方便在不同设备上进行适配安装。
