赛车改装立式钢坯液压手刹结构

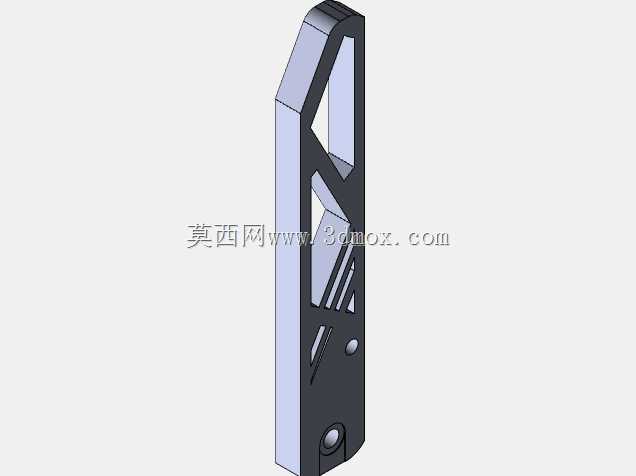

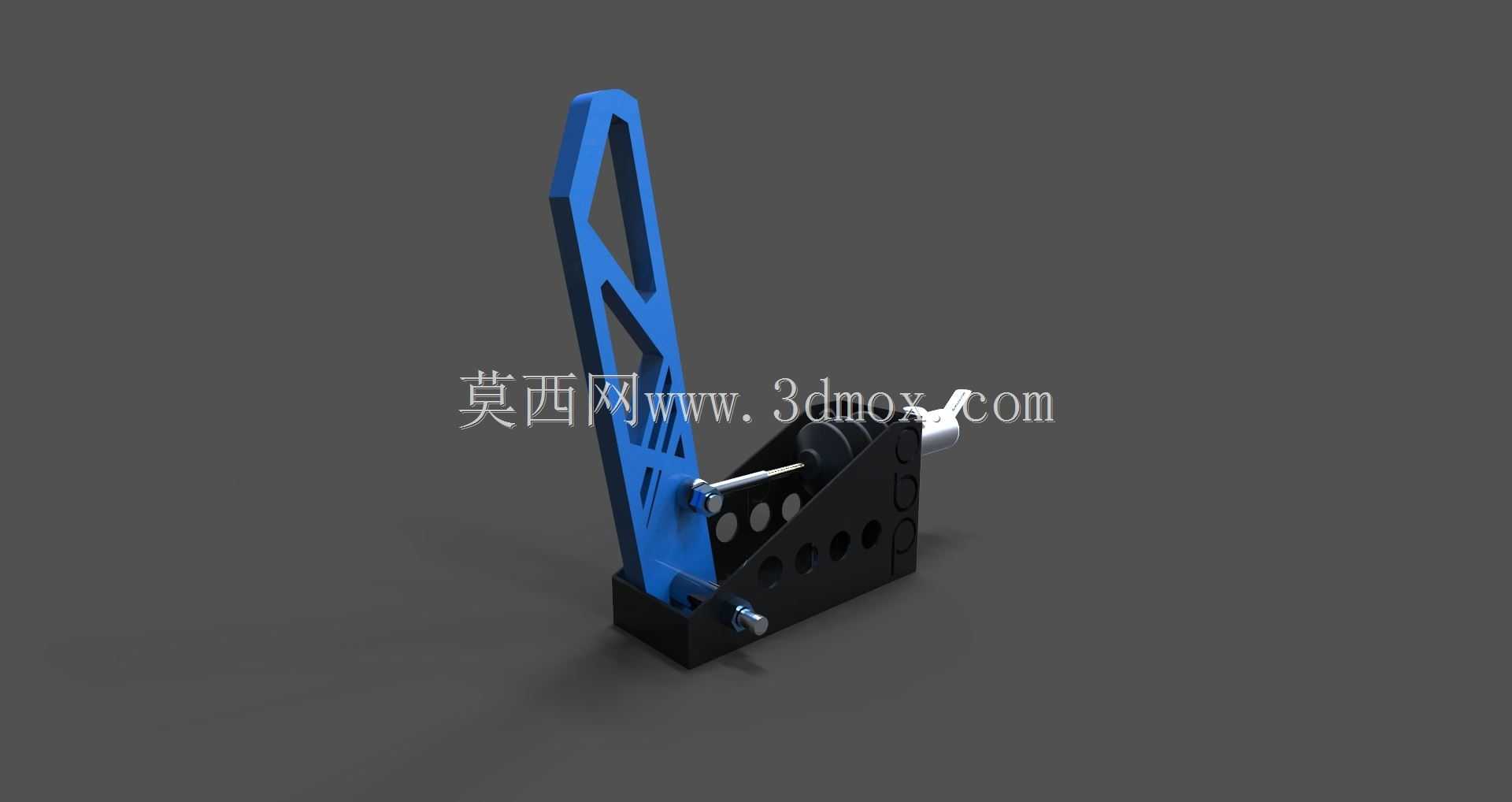

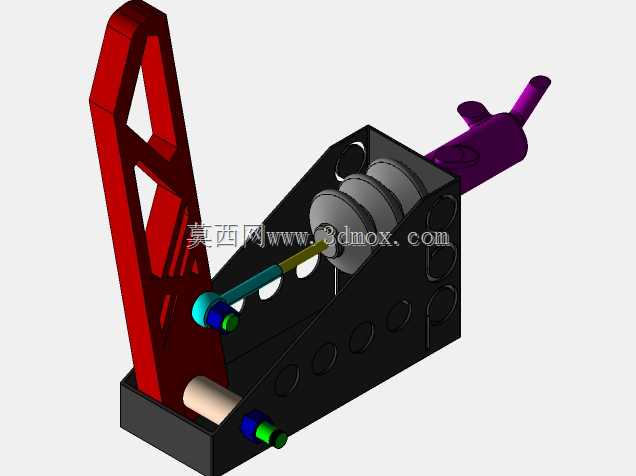

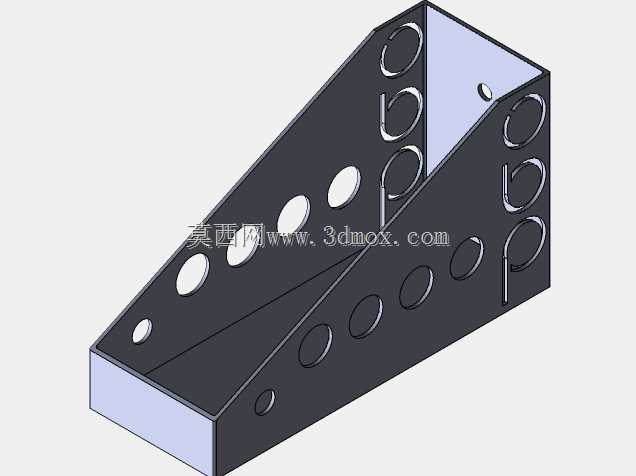

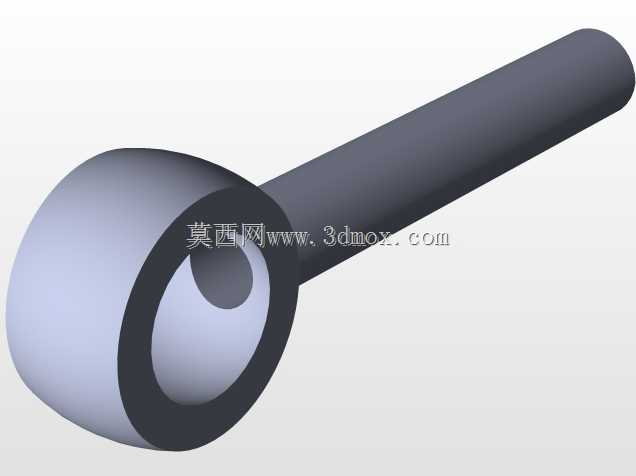

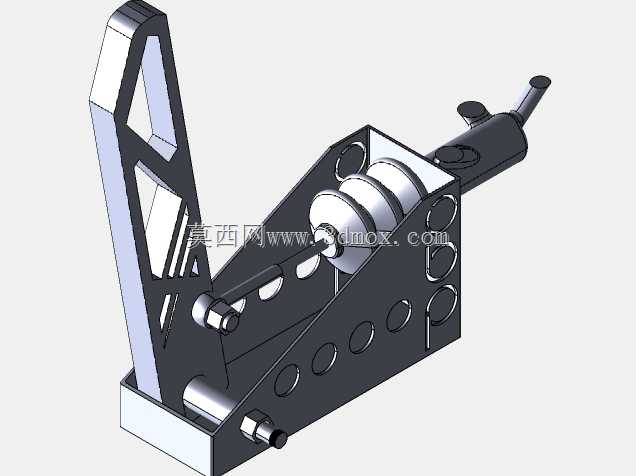

该立式液压手把主要面向场地赛车、漂移改装车的制动操纵场景，是液压制动系统的末端操纵执行部件，区别于传统拉索式手刹，它通过液压回路直接传递制动力，能够为后轮提供线性、可控的制动力输出，满足漂移过程中快速锁死后轮、调整车身姿态的操作需求，也可在竞技赛事中作为应急制动的补充操纵装置，适配多数采用立式安装布局的改装赛车驾驶舱布局。从功能特性来看，该手把采用立式杠杆操纵结构，手柄主体做了镂空减重设计，在保证结构刚性的前提下尽可能降低自身重量，符合赛车改装的轻量化设计需求；手柄与底座之间通过铰接销轴连接，内置液压推杆结构，扳动手柄时可推动液压主缸建立油压，将操纵力转化为液压压力传递至后轮制动分泵，实现制动动作；底座上预留了多组调节安装孔位，可适配不同安装平面的固定需求，同时支持手柄初始角度、推杆行程的微调，匹配不同驾驶者的操作习惯与不同车型的制动总泵行程参数。设计过程中，重点考量了操纵力与行程的匹配关系，杠杆比经过反复校准，既保证驾驶者施加较小的握力就能获得足够的制动压力，又避免杠杆比过大导致的制动行程过长、操作响应滞后的问题；手柄的握持区域做了符合人体工学的角度倾斜，长时间握持操作不易产生疲劳，镂空的结构造型也兼顾了改装部件的视觉质感，适配赛车驾驶舱的竞技风格。在安装边界方面，该手把整体为立式窄幅结构，横向占用空间较小，可安装在驾驶舱换挡杆旁的预留位置，底座的安装孔位采用通用化间距设计，无需对安装平面做大规模改装即可完成固定；液压接口采用标准规格，可直接适配通用的赛车制动液压管路，无需额外制作转换接头；手柄的活动行程范围内无结构干涉，扳动到最大行程位置时不会与周边的换挡杆、仪表台部件产生碰撞，安装后可直接接入原车液压制动回路，完成排气操作后即可投入使用。结构上底座采用一体式钢坯加工材质，具备足够的结构强度，能够承受高频次、大力度的制动操纵，不会出现底座变形、铰接松旷的问题，保证竞技场景下的使用可靠性。
