1600cc直列四缸发动机缸体结构设计

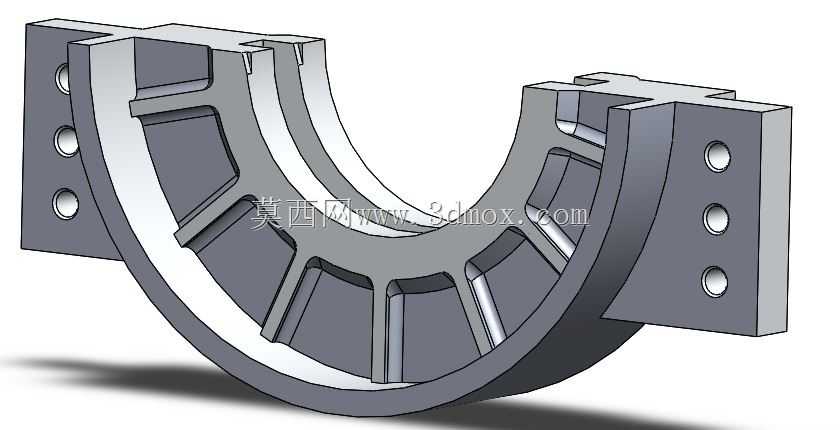

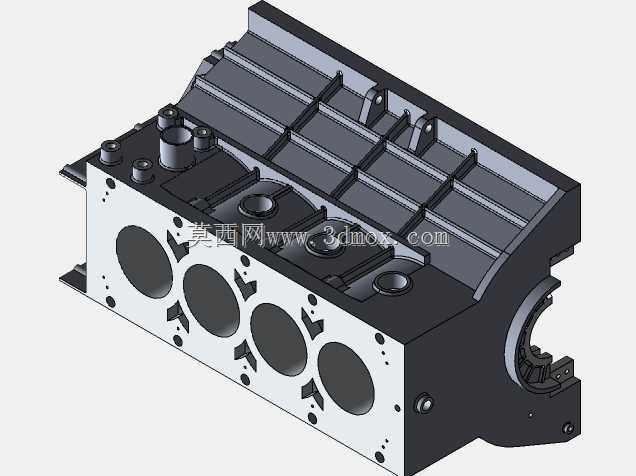

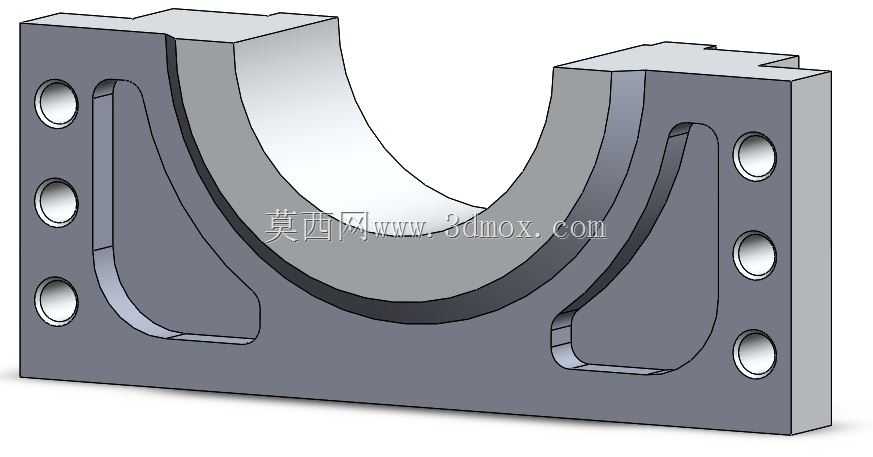

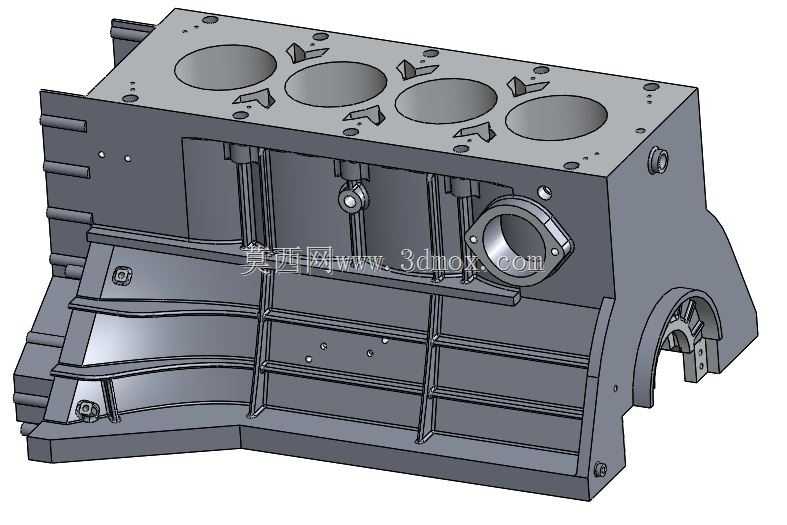

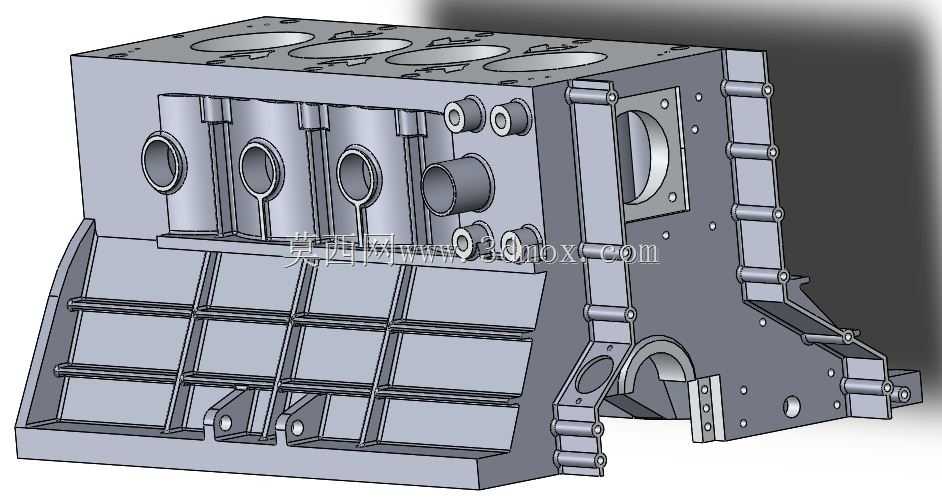

这款缸体是1600cc排量直列四缸内燃机的核心基体部件，主要适配民用小排量乘用车、轻型载货车辆的动力总成，也可作为小型工程机械、农用动力机组的核心承载构件，是内燃机动力输出单元的装配基础载体。作为发动机所有核心零部件的安装基体，缸体需要为曲柄连杆机构、配气机构、冷却润滑系统、燃油供给系统的相关组件提供精准的安装定位，同时承担燃烧做功过程中的机械载荷与热载荷传导，其结构设计合理性直接决定发动机整体的运行可靠性、NVH表现与服役寿命。设计过程中首先围绕四缸直列的布局要求，确定了缸心距、缸筒直径的核心参数，保证四个气缸的同轴度、位置度公差满足活塞往复运动的精度要求，缸筒区域预留了足够的壁厚来承受燃烧爆发压力，同时在缸筒外围设计了连通的冷却水腔结构，能够让冷却液在缸体内部循环流动，持续带走燃烧过程传递到缸壁的多余热量，避免缸体出现热变形、拉缸等失效问题。缸体下部的曲轴箱区域采用了分腔式加强筋结构，沿着曲轴轴向、缸体纵向布置了多道纵横交错的加强肋，在不额外增加过多壁厚重量的前提下，大幅提升缸体整体的结构刚度，能够承受曲轴高速旋转带来的交变冲击载荷，同时为曲轴主轴承座提供足够的支撑强度，保证曲轴运转过程中的同轴度稳定。侧面集成了机油道、附属部件安装接口，可直接安装机油滤清器、水泵、正时机构罩壳等外围附件，前端的轮系安装面预留了发电机、空调压缩机等附件的安装定位点位，后端与变速器壳体的连接法兰做了适配性的止口设计，能够保证动力输出端的装配同轴度。在安装边界设计上，缸体顶面的缸盖螺栓孔按照均匀受力的原则围绕每个缸筒周边布置，保证缸盖与缸体压紧后气缸密封的均匀性，底部的油底壳安装面做了平面度精度预留，能够保证机油密封可靠性，所有安装孔位的位置、深度都经过匹配校核，可直接适配对应排量的常规四缸发动机外围组件装配，无需额外做结构改型即可用于动力总成的样机试制、教学演示或者结构参考设计。
