摩托车用离心式自动离合传动结构

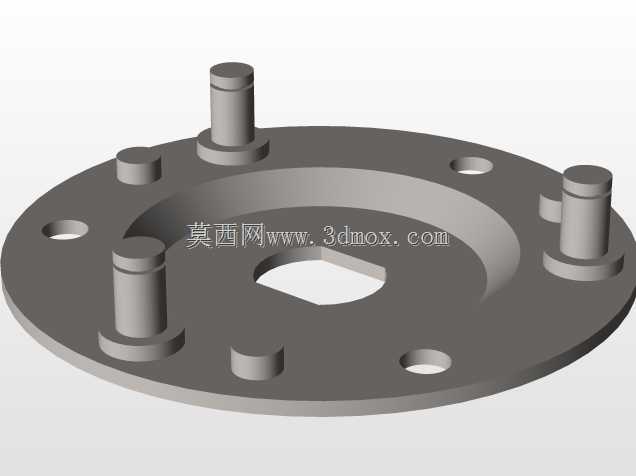

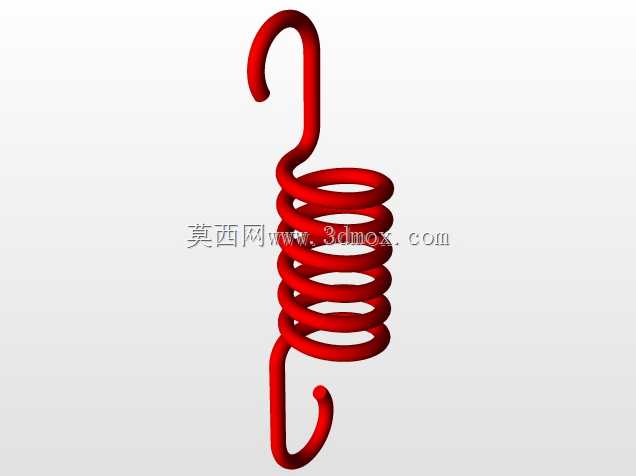

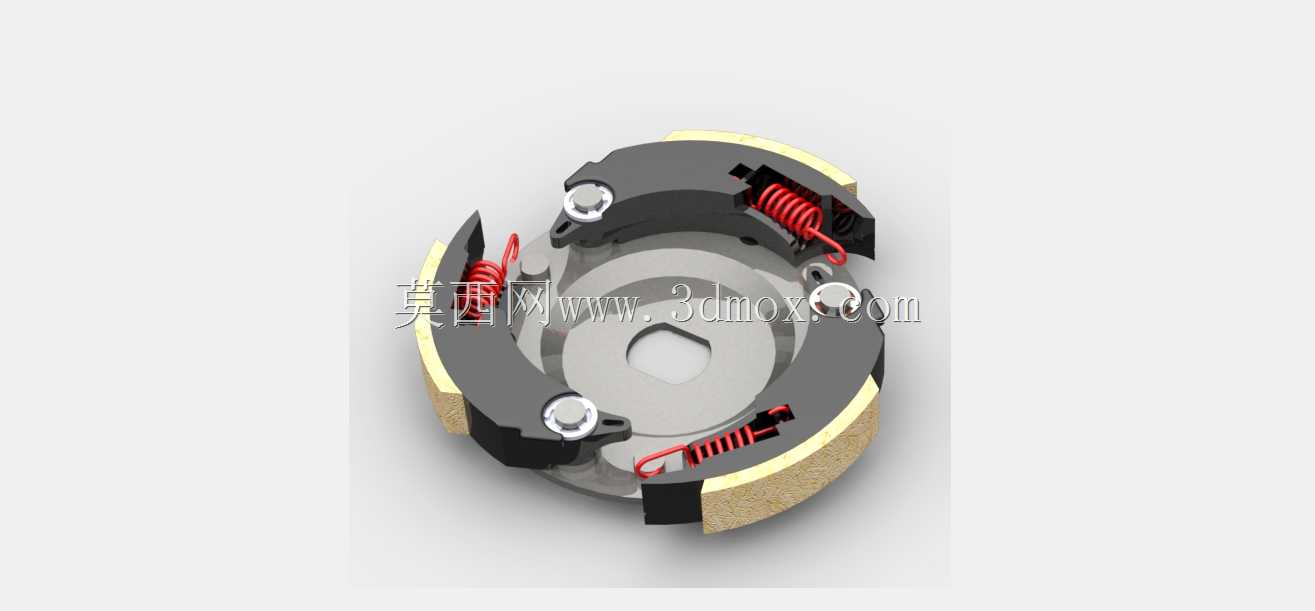

该结构为摩托车传动系统核心的自动离合部件，主要应用于小排量踏板摩托车、轻便摩托以及部分小型通用动力机械的动力传输链路中，安装于发动机曲轴输出端与传动箱输入轴之间，无需驾驶员手动操控离合手柄，可随发动机转速变化自动完成动力的接合与切断，适配日常通勤类两轮车辆的便捷操控需求，大幅降低驾驶操作门槛，尤其适合城市短途出行场景下频繁启停的行驶工况。在实际使用过程中，当发动机处于怠速低转速区间时，离合蹄块在复位弹簧的拉力作用下保持收拢状态，与外侧从动鼓的内壁存在均匀间隙，此时发动机曲轴的转动不会传递至传动系统，车辆保持静止且不会熄火；当发动机转速升高到设定阈值后，蹄块自身旋转产生的离心力克服弹簧预紧拉力向外张开，蹄块外侧的摩擦衬面与从动鼓内壁紧密贴合，依靠摩擦力将曲轴扭矩平稳传递给后续传动机构，驱动车辆行进；当转速回落至怠速区间时，弹簧拉力再次带动蹄块收拢，动力传递切断，实现平顺的启停过渡。该结构在设计上采用三蹄块周向均布的布局形式，相比双蹄块结构拥有更均匀的受力分布，接合过程的抖动更小，动力传递的平顺性更优；每个蹄块通过独立的销轴铰接在中心驱动盘上，可沿铰接点顺畅摆动，保证离心力作用下的开合动作无卡滞；复位弹簧采用圆柱螺旋拉伸弹簧，分别连接相邻蹄块的挂接位，可通过选配不同刚度的弹簧调整离合接合的转速阈值，匹配不同动力特性的发动机调校需求；中心驱动盘设置有与曲轴配合的内花键安装孔，可实现与动力输出轴的周向固定，保证扭矩传递过程无打滑松旷；外侧从动鼓的内壁加工有较高的表面光洁度，与蹄块摩擦衬面形成稳定的摩擦副，衬面采用耐磨损、耐高温的摩擦材料制作，可承受频繁接合过程产生的摩擦热量，延长部件的使用寿命。在安装边界设计上，该离合结构整体为圆盘式回转结构，轴向厚度紧凑，径向尺寸适配小排量发动机的安装腔体，无需额外改动发动机箱体结构即可完成装配；所有运动部件均做了动平衡校核，高速旋转时不会产生额外的振动，保证发动机运行的平稳性；蹄块的开合行程经过精准计算，既保证低转速下彻底分离无拖滞，又确保高转速下足够的压紧力传递额定扭矩，避免大负荷工况下出现离合打滑的问题。
