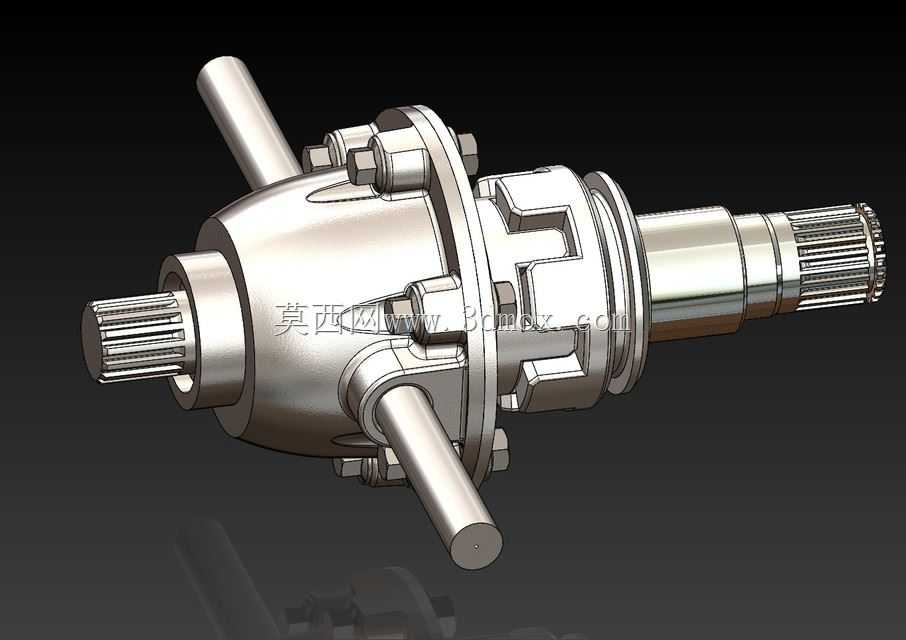

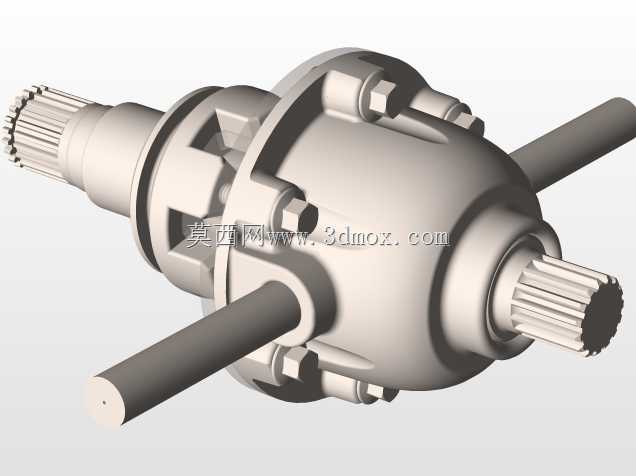

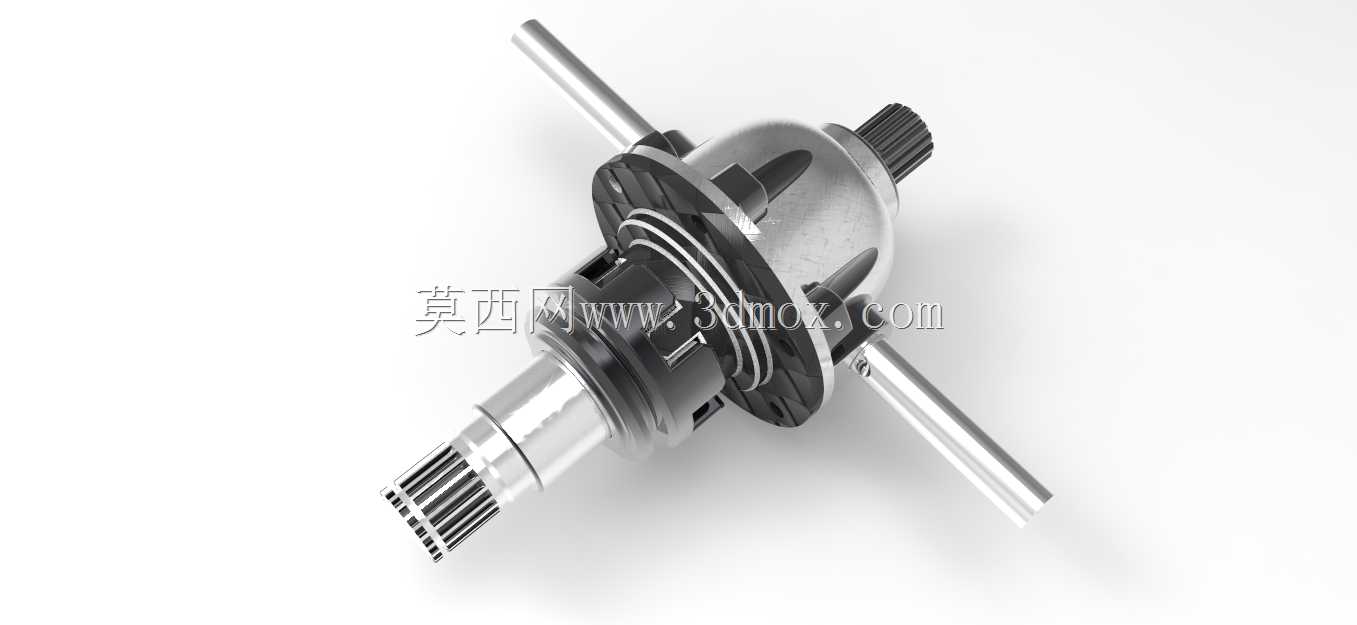

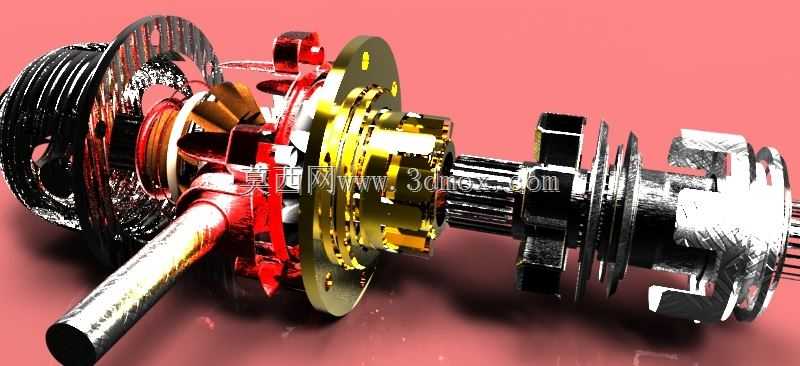

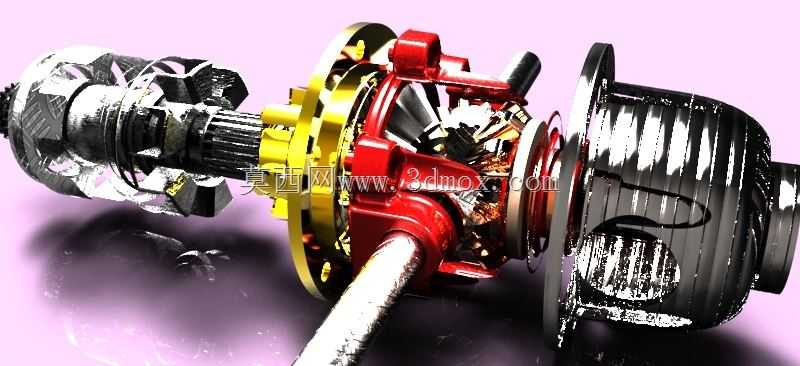

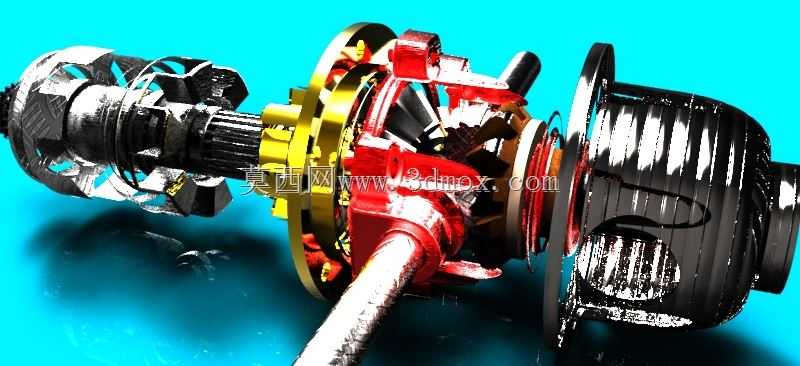

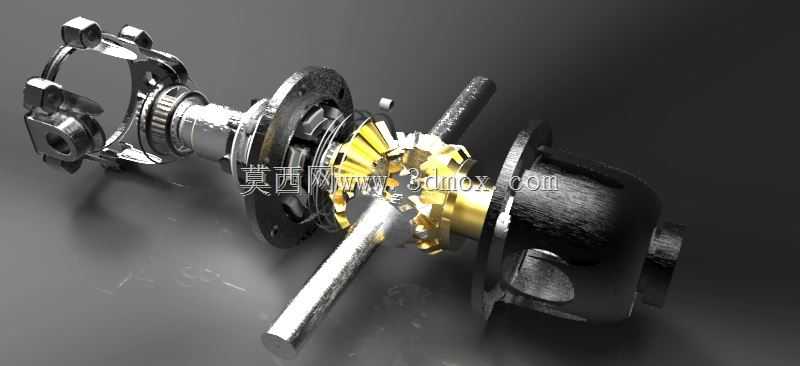

差速器齿轮箱全套零件结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:171198
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计
  • 差速器齿轮箱全套零件结构设计

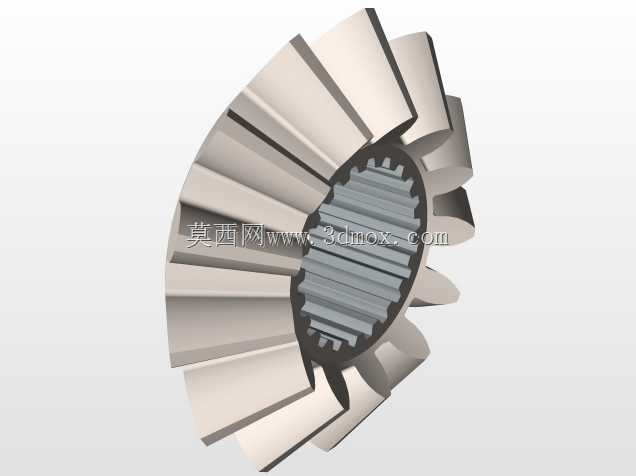

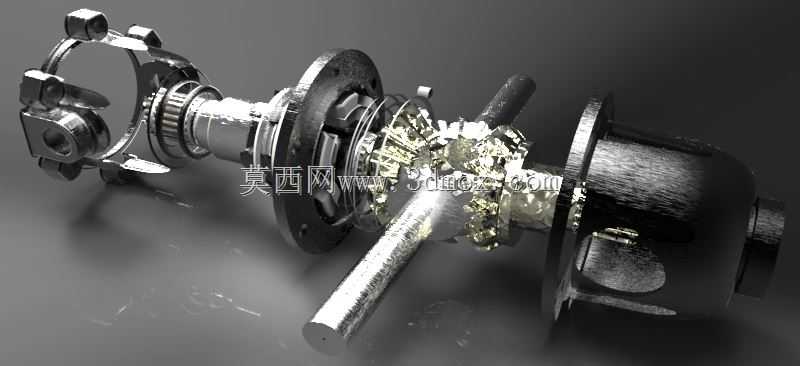

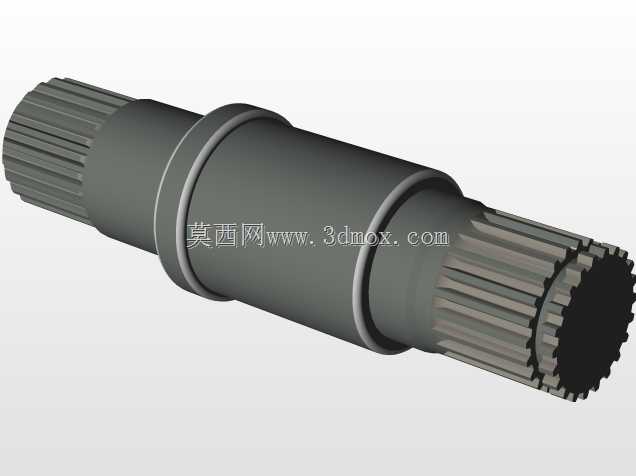

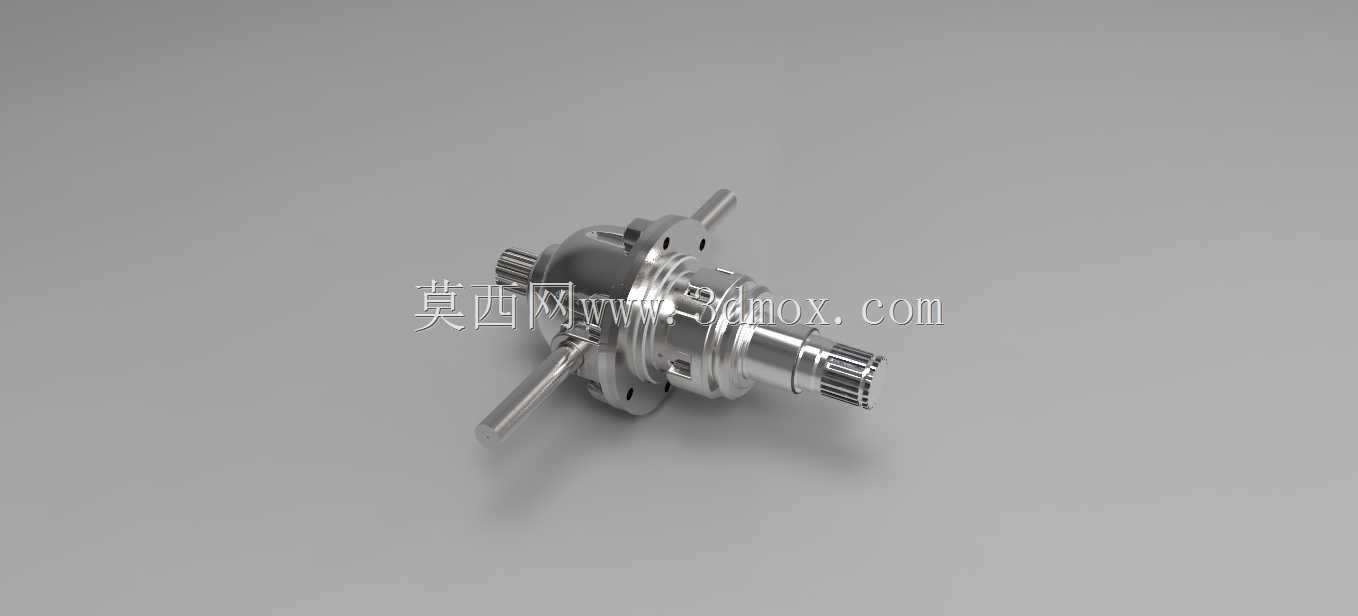

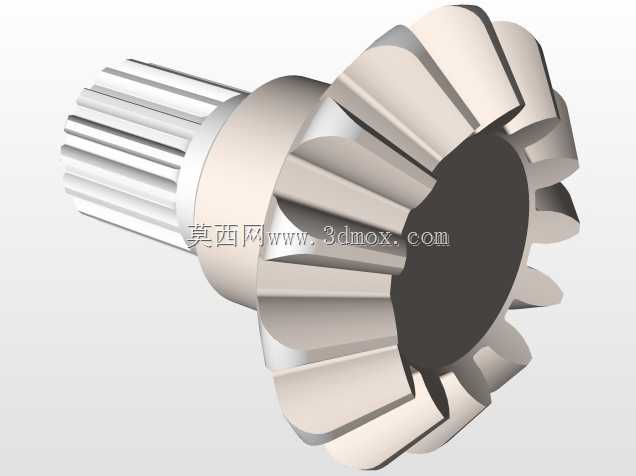

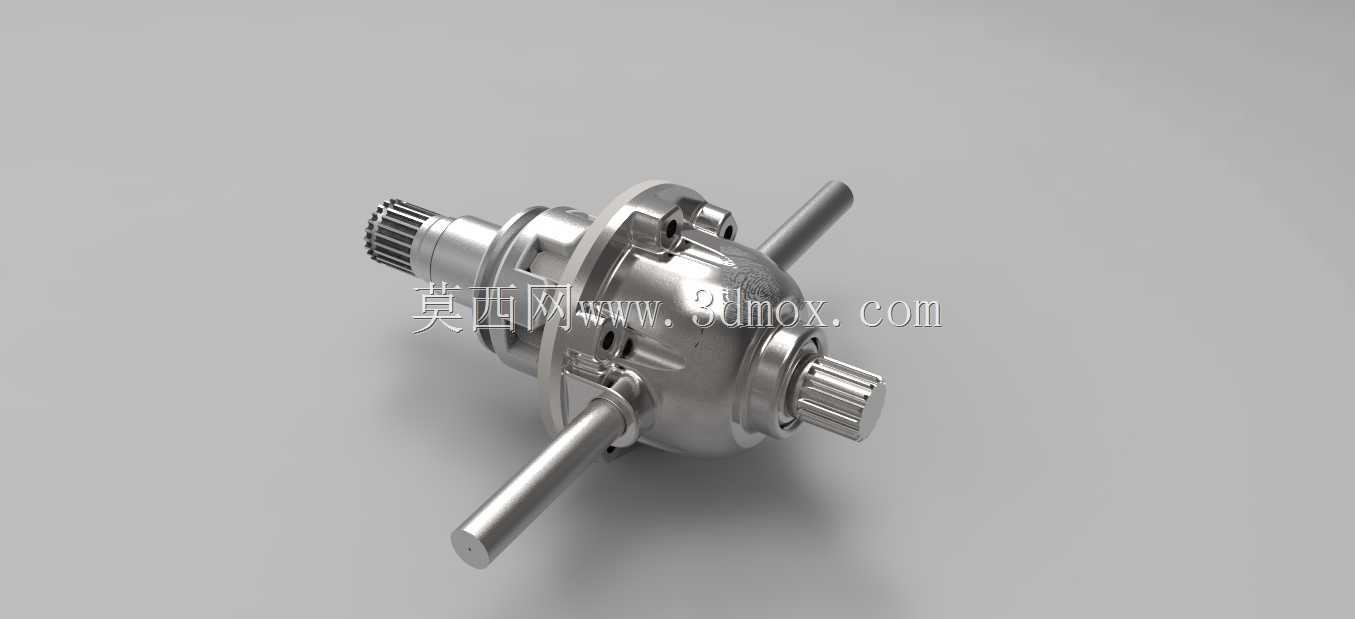

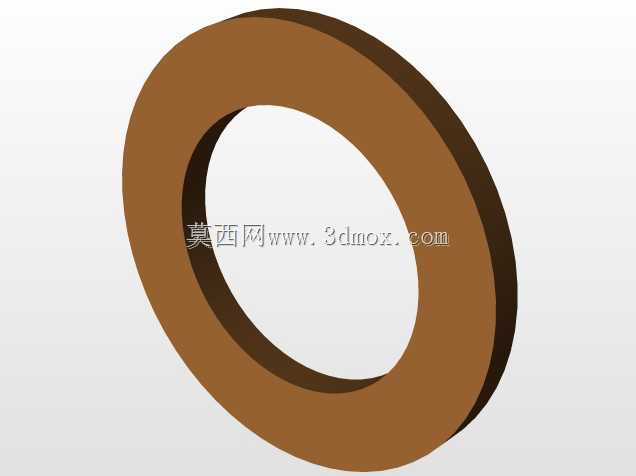

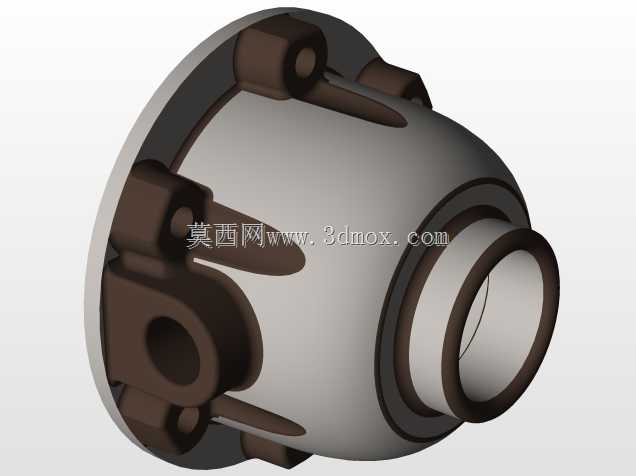

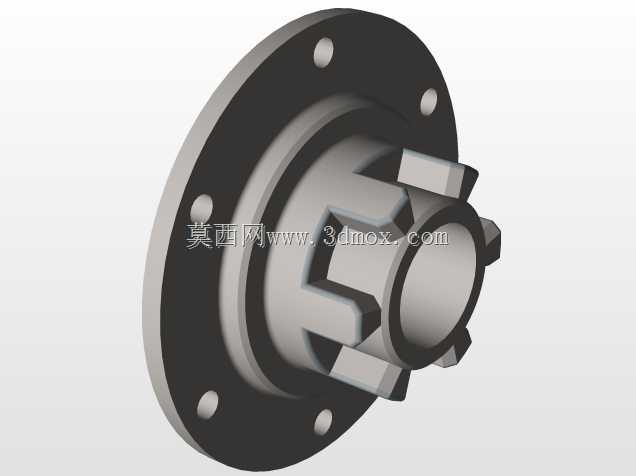

差速器齿轮箱是汽车传动系统中的核心功能部件,主要应用于各类乘用车辆、商用车辆以及部分工程作业车辆的驱动桥总成中,承担着将主减速器传递来的动力分流至两侧驱动轮的核心作用,同时能够在车辆转弯、行驶于不平路面时,自动调整两侧驱动轮的转速差,避免轮胎出现拖滑、磨损加剧的问题,保障车辆行驶过程中的转向平顺性与抓地稳定性。这套差速器齿轮箱的设计围绕传动效率、结构强度与装配便利性展开,整体采用同轴式布局,输入轴与差速器壳体通过主减速齿轮副完成动力衔接,内部行星齿轮与半轴齿轮采用等模数等压力角的啮合设计,保证动力分流过程中的载荷均匀分配,避免局部轮齿受载过大出现崩齿、磨损过快的问题。在结构设计层面,差速器壳体采用一体化铸造成型后精加工的工艺思路,既保证了壳体的结构刚性,能够承受大扭矩输入下的冲击载荷,又通过合理的壁厚设计控制整体重量,降低传动系统的簧下质量,提升车辆行驶的操控响应性。行星齿轮轴与壳体的配合采用过盈定位加锁紧销固定的方式,避免大扭矩工况下齿轮轴出现窜动、移位,保证齿轮啮合间隙始终处于合理区间。两侧半轴的安装接口采用标准花键结构,能够适配多数同级别车型的半轴连接尺寸,安装边界充分考虑了驱动桥内部的布置空间,壳体外部的连接法兰与主减速从动齿轮采用螺栓紧固连接,螺栓孔位采用圆周等距分布,保证装配时的动平衡精度,减少高速运转过程中的振动与噪音。齿轮部分的齿形经过修形优化,能够降低啮合过程中的冲击载荷,提升传动平稳性,齿轮与轴的配合部位设置有润滑通道,能够让驱动桥内的润滑油顺利进入啮合面与轴承配合面,减少运转过程中的摩擦损耗,延长部件的整体使用寿命。整套结构的所有零件均经过装配干涉校验,各部件之间预留有合理的热膨胀间隙,能够适应车辆长时间高负荷行驶下的温升工况,避免因热胀冷缩出现部件卡滞、运转不畅的问题,同时零件的拆分设计充分考虑了后期维护的便利性,易损的齿轮、垫片等部件可单独拆卸更换,降低后期的维护成本。
