重载工况多片式离合器传动结构

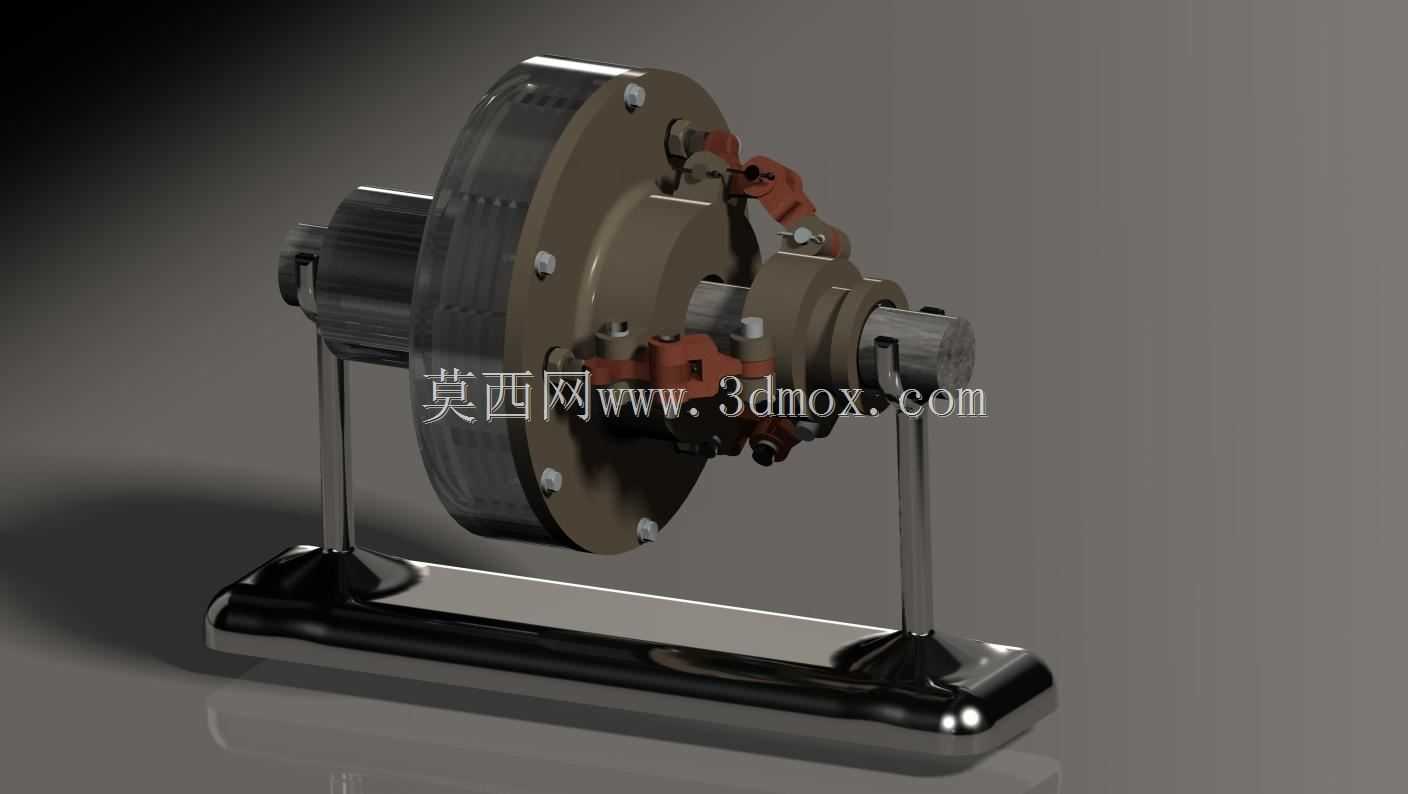

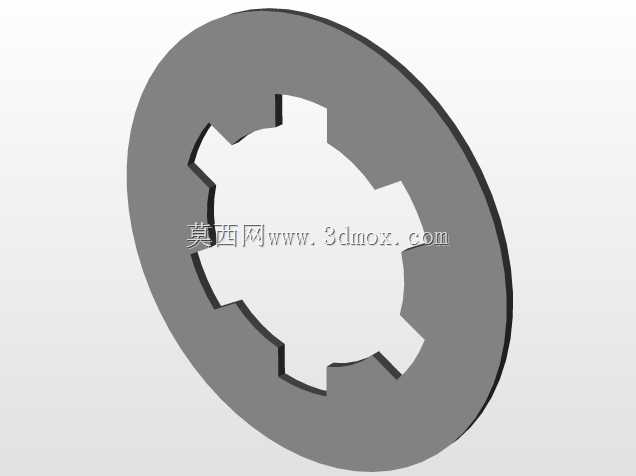

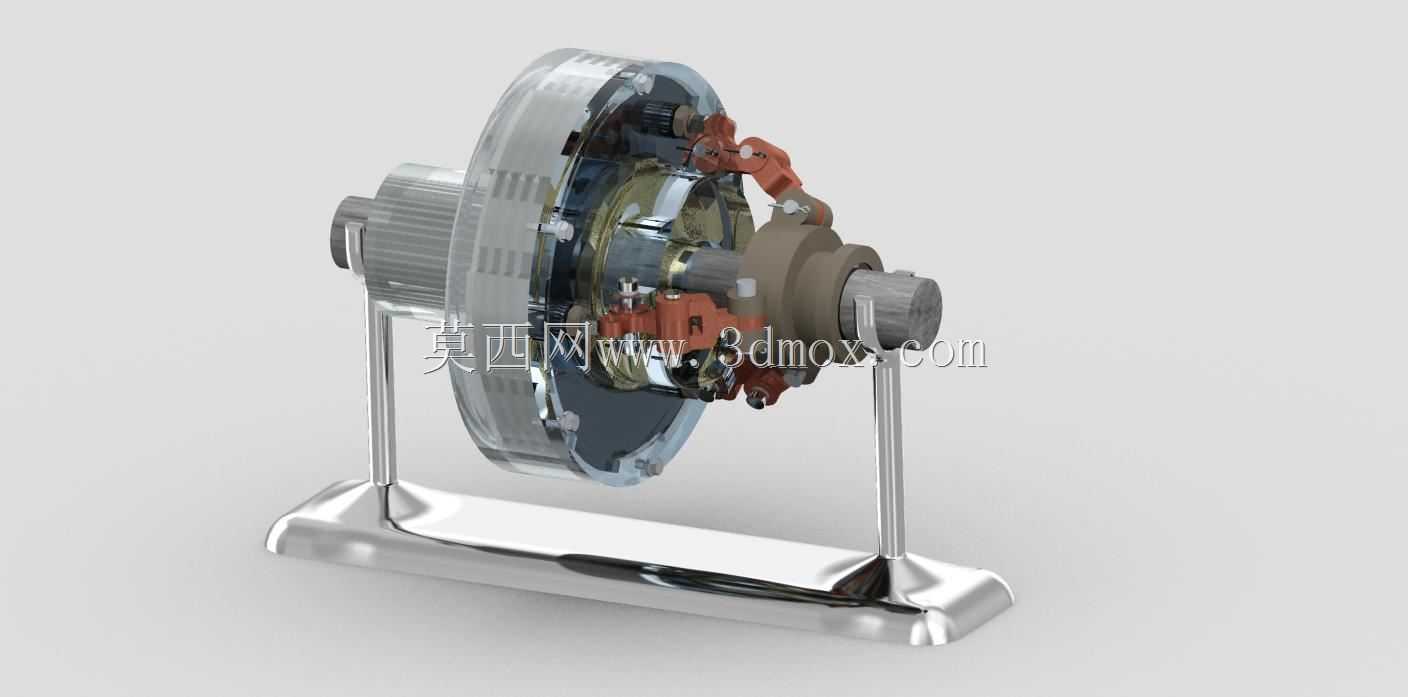

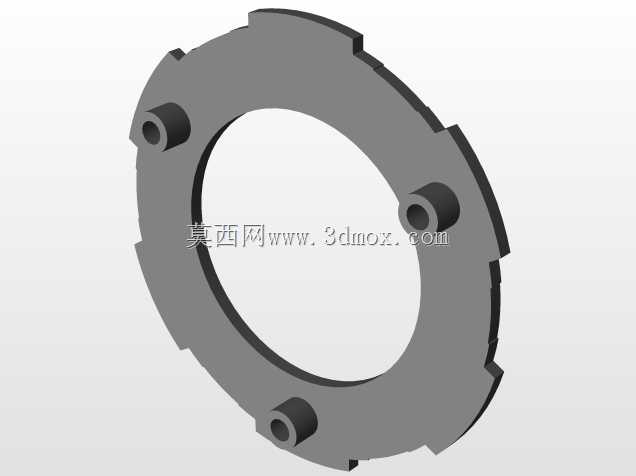

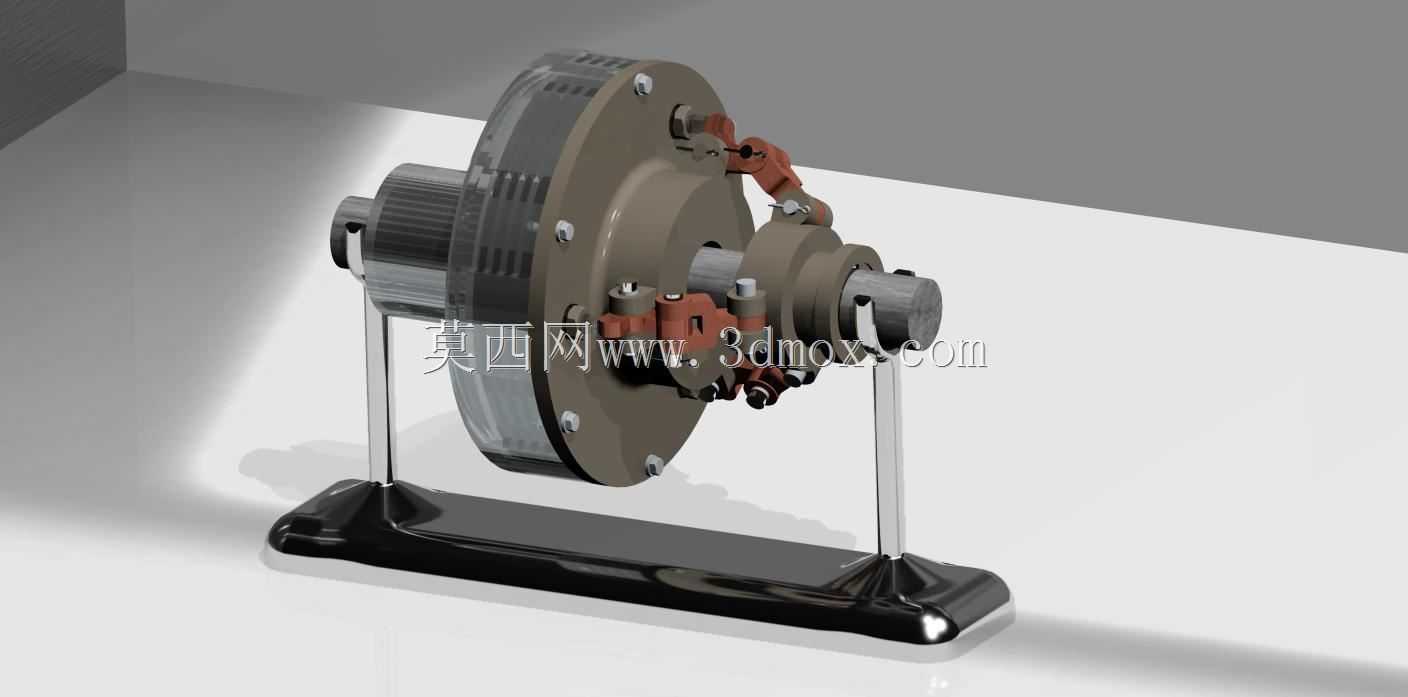

该多片式离合器结构主要面向重载动力传输场景设计，可广泛适配工程机械、重型载货车辆、大型工业传动机组等需要大扭矩传递的设备工况，核心作用是在动力输入与输出端之间实现动力的平稳接合与彻底切断，满足重载设备启停、换挡、负载切换过程中的动力衔接需求，避免传动系统在大负载冲击下出现部件损坏、扭矩过载等问题。相较于传统单片离合器结构，该设计通过多组摩擦片堆叠布置的形式，大幅提升了动力接触的有效面积，在同等外形尺寸约束下能够传递更高的扭矩，适配重载场景下的大动力传输要求，同时多片结构的摩擦接触面分布更均匀，接合过程的压力传递更平顺，能有效降低动力接合瞬间的冲击感，延长整套传动系统的使用寿命。从设计思路来看，该结构整体采用同轴布置方案，输入轴端与摩擦片组的主动片连接，输出轴端与从动摩擦片连接，外部设置压紧机构实现摩擦片的压紧与分离，支撑结构采用双侧立式支架搭配镀铬金属底座，既保证了整体结构的展示清晰度，也能直观呈现离合器的装配支撑关系。在安装边界设计上，该结构的轴向尺寸与径向尺寸均按照通用重载传动接口的适配标准规划，输入输出轴端的连接尺寸可匹配常规重载传动的花键接口标准，外部壳体的安装定位点预留了足够的装配操作空间，可直接适配现有重载设备的传动舱安装位，无需对原有设备的安装结构进行大规模改造。结构内部的摩擦片组采用交替堆叠布置，压紧机构的施力点均匀分布在摩擦片组的圆周方向，保证压紧过程中每一片摩擦片的受力均匀，避免局部压力过大导致的摩擦片异常磨损，同时分离状态下摩擦片之间预留了足够的间隙，可彻底切断动力传输，避免带排扭矩导致的输出端意外转动，提升设备操作的安全性。外部的透明壳体设计可直观展示内部的摩擦片、压紧组件、轴系支撑等结构，既可以作为传动结构教学的演示模型，也能为同类重载离合器的设计优化提供直观的结构参考，帮助设计人员快速理解多片离合器的动力传递路径与装配逻辑。
