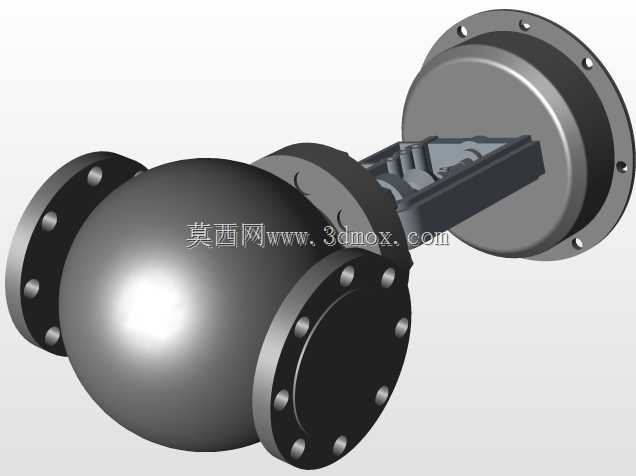

带气动执行机构的直通式调节阀结构设计

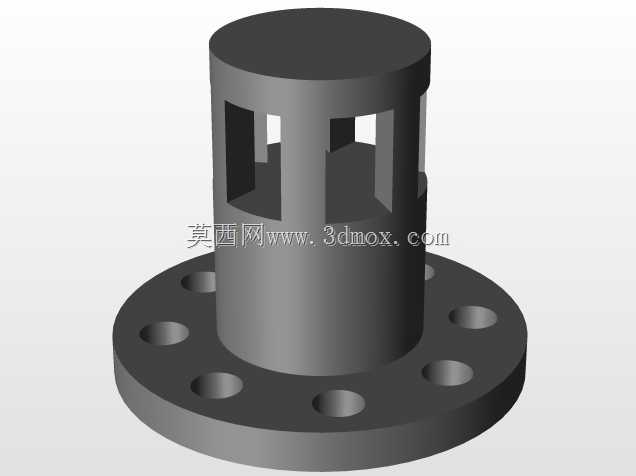

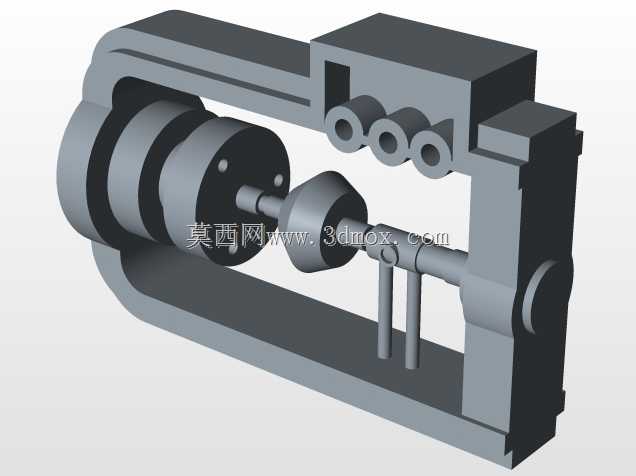

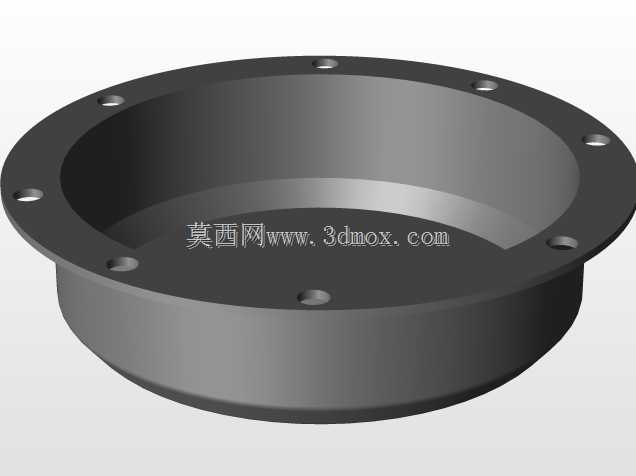

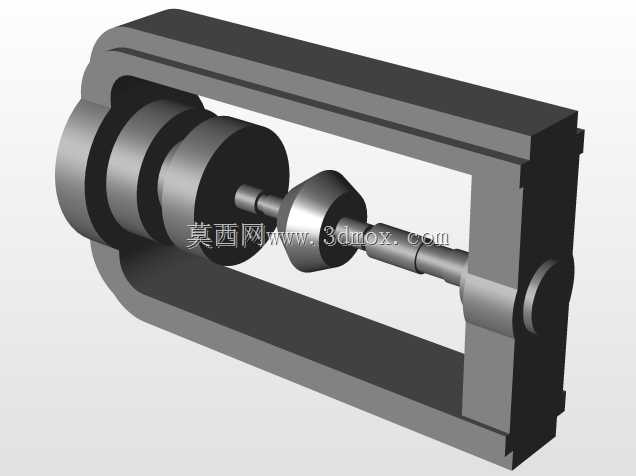

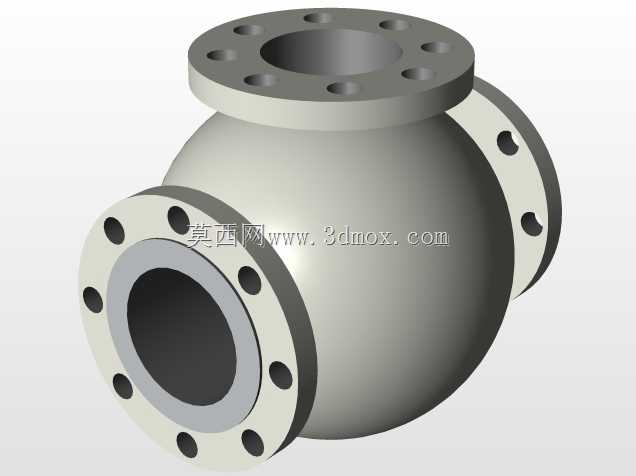

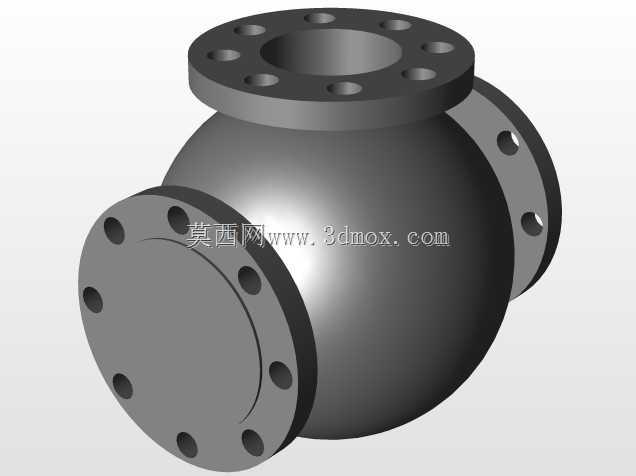

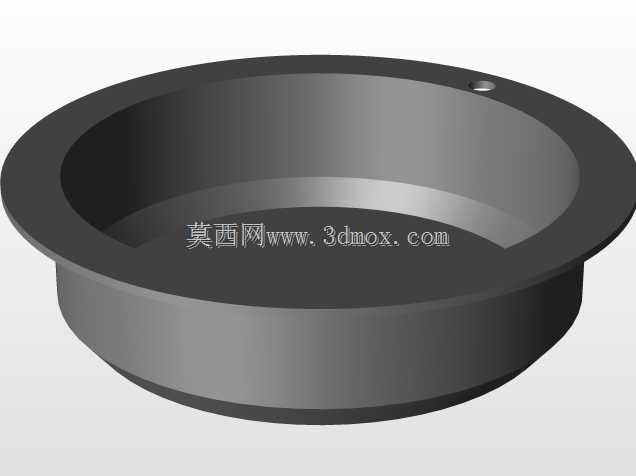

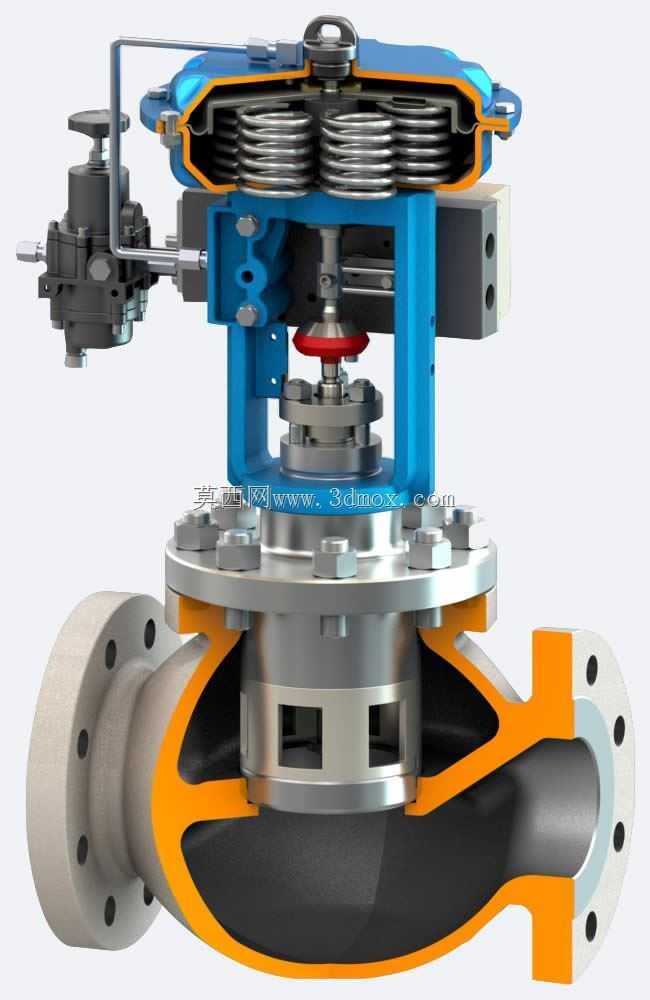

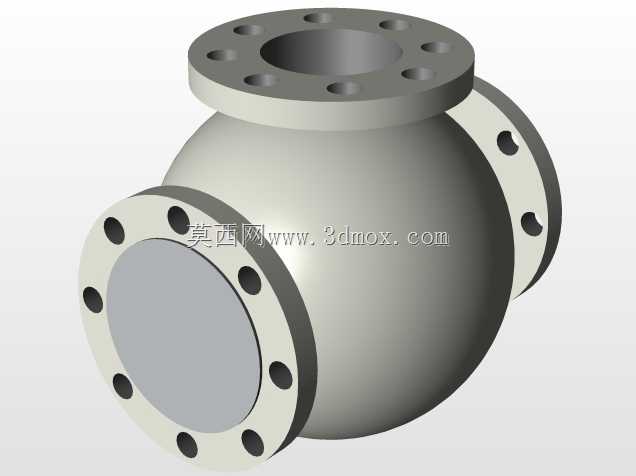

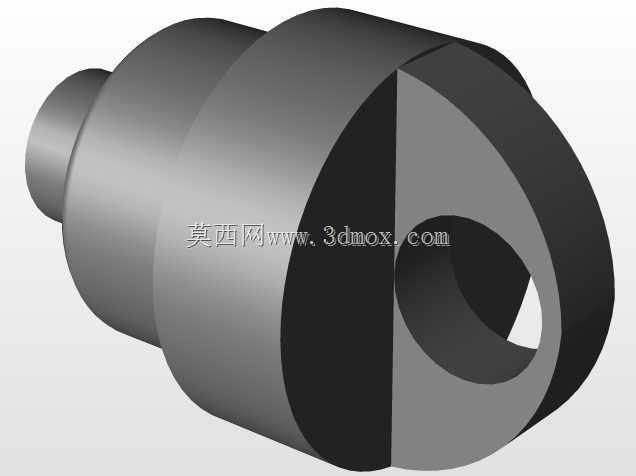

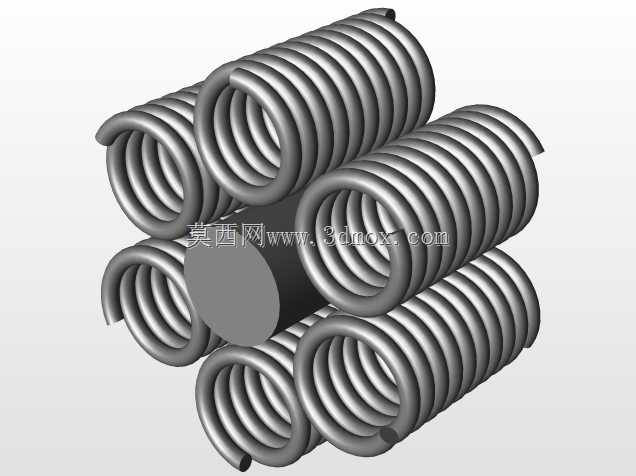

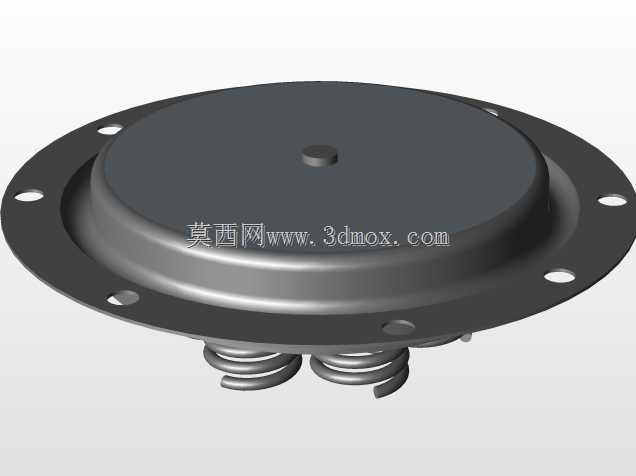

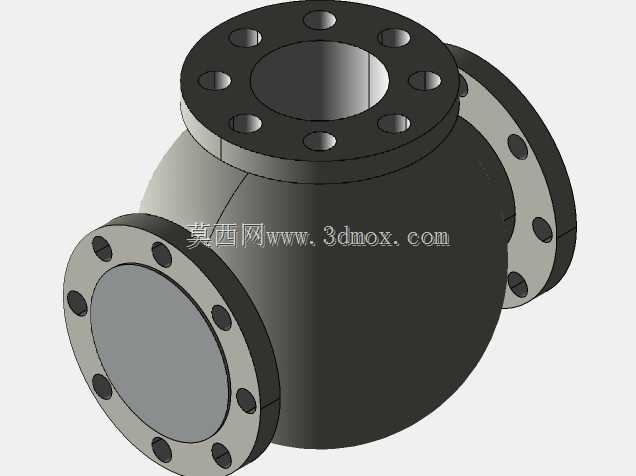

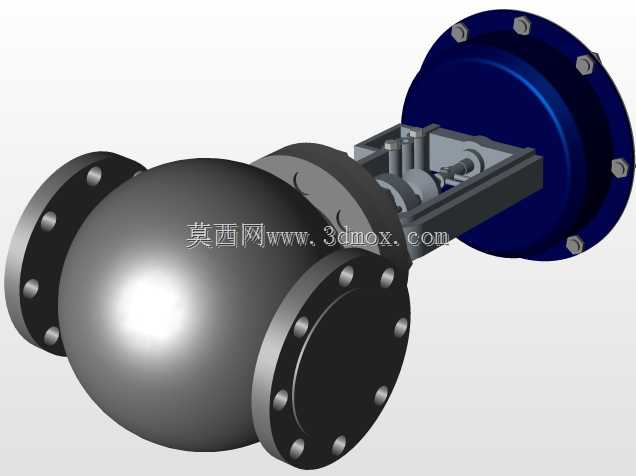

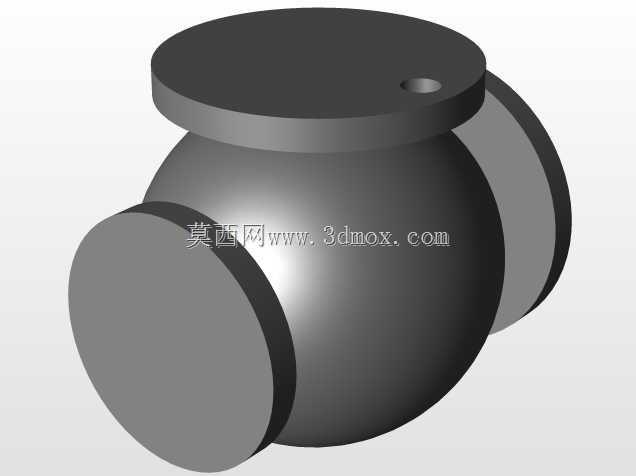

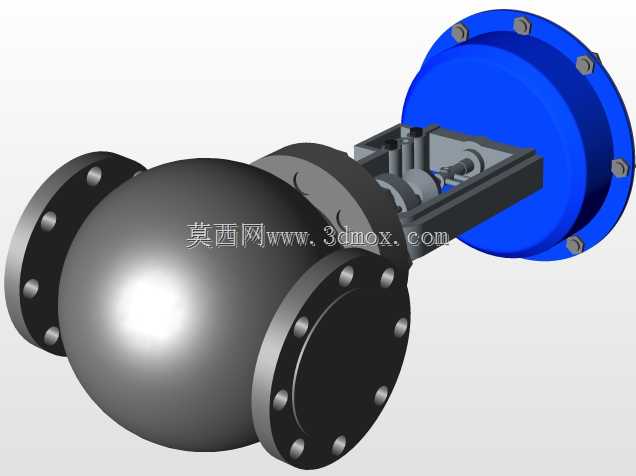

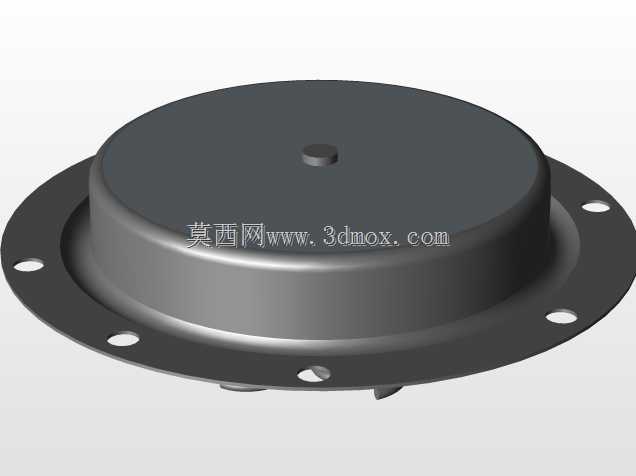

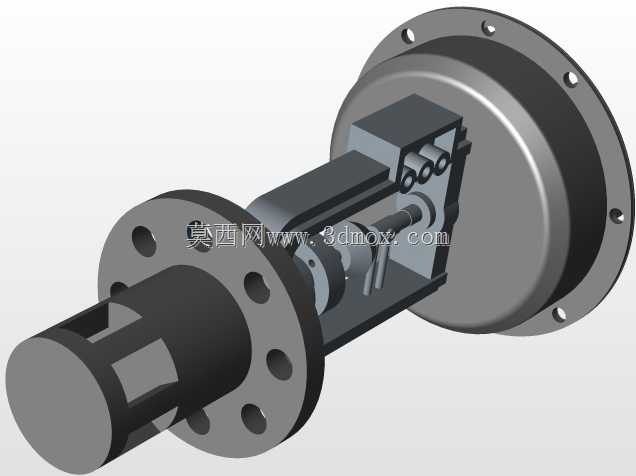

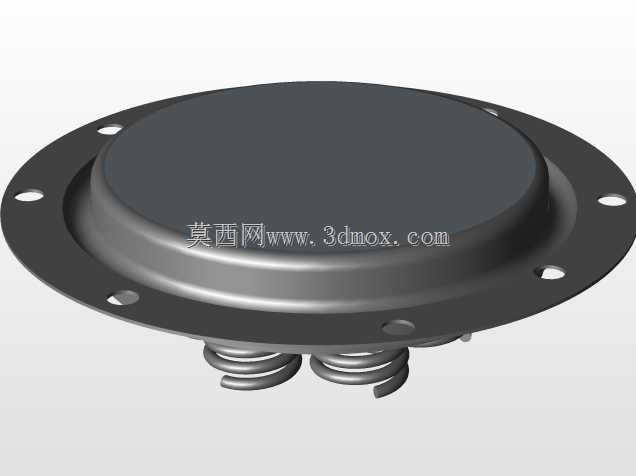

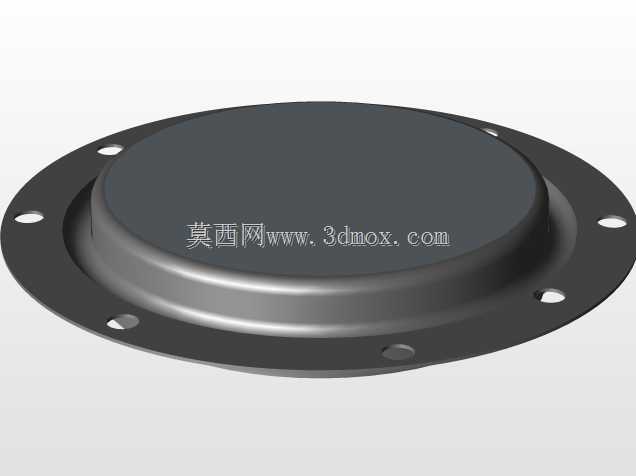

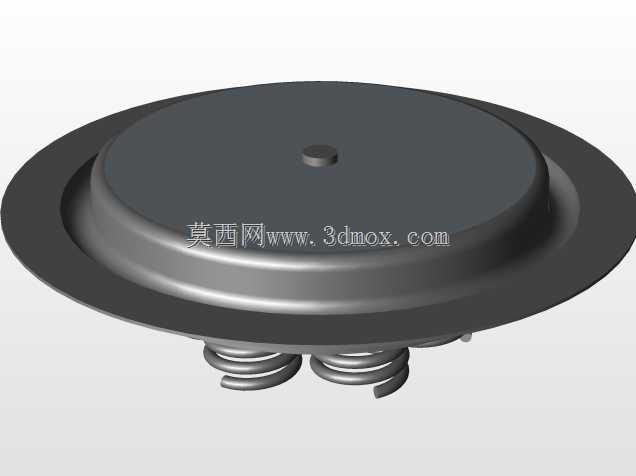

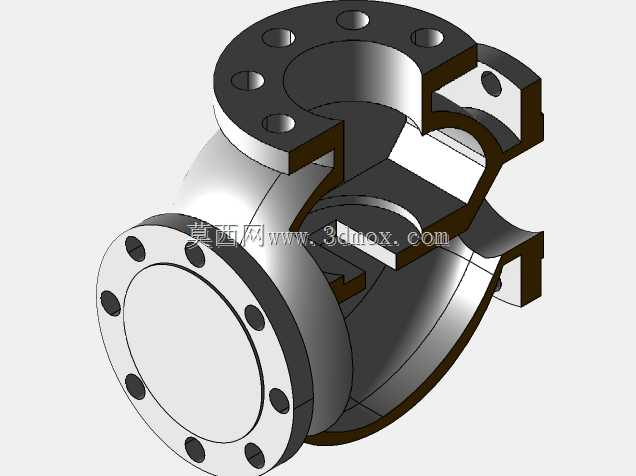

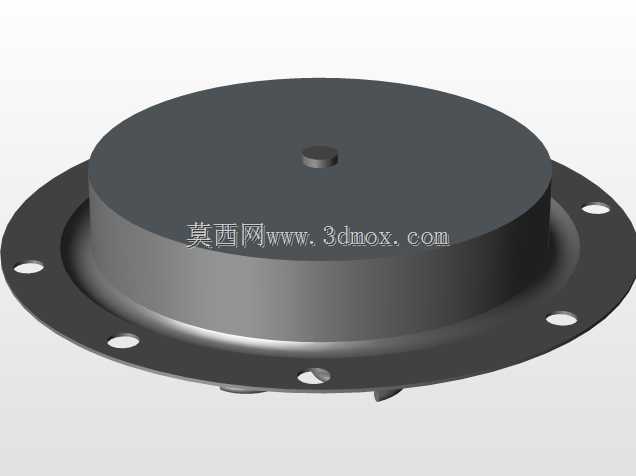

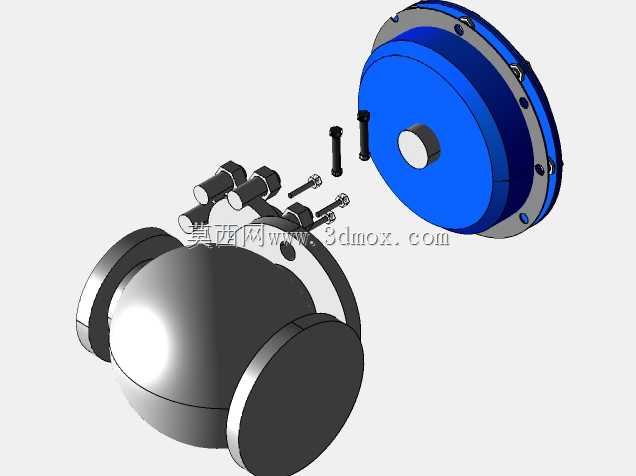

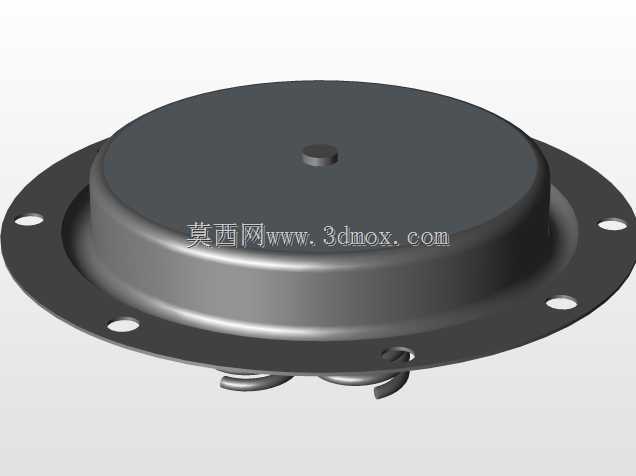

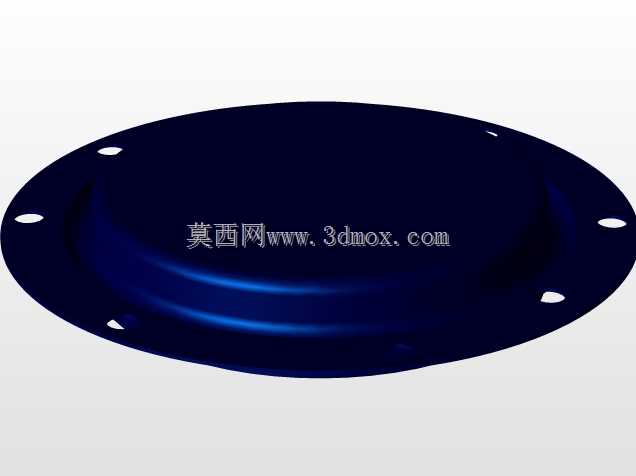

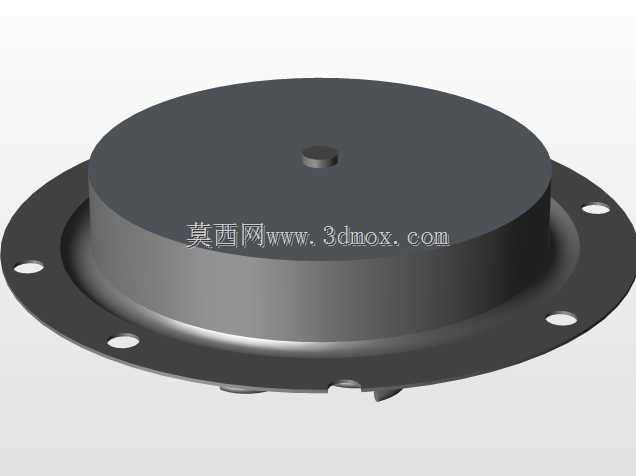

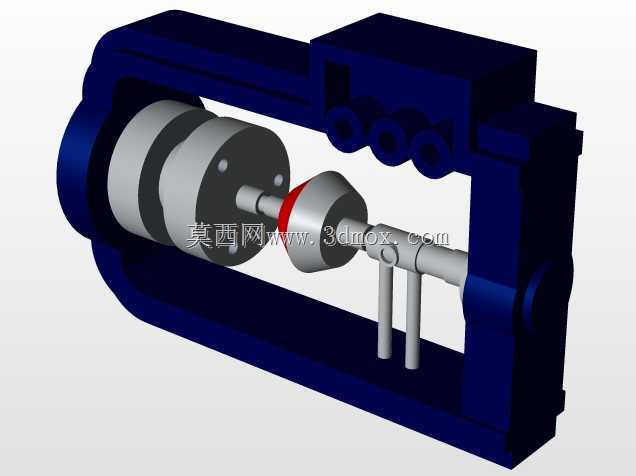

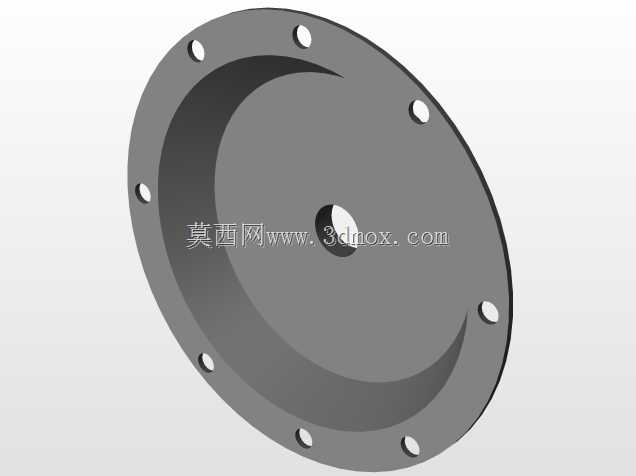

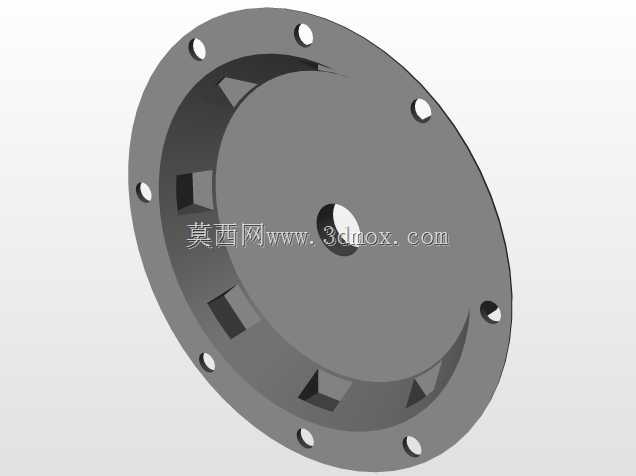

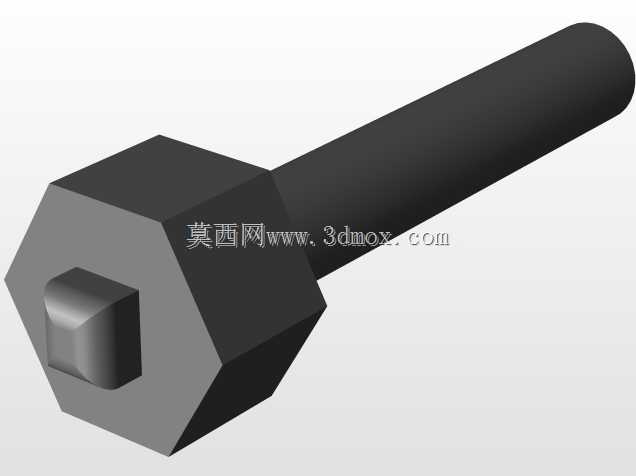

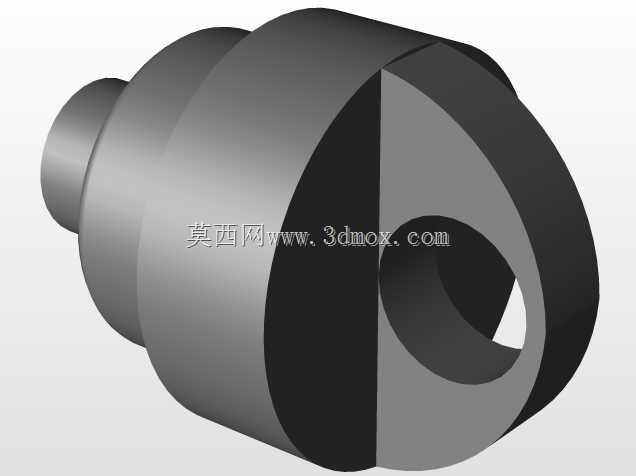

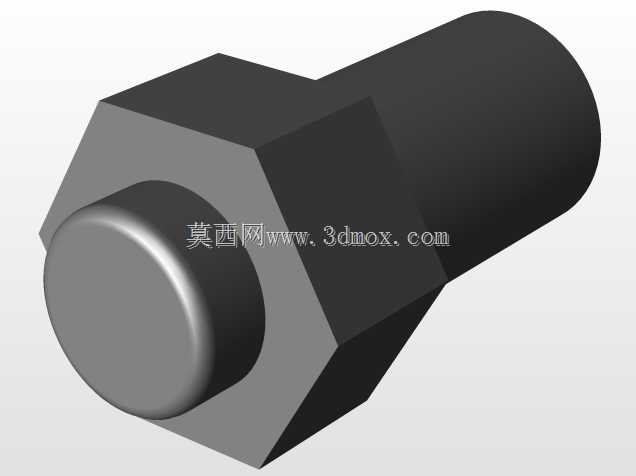

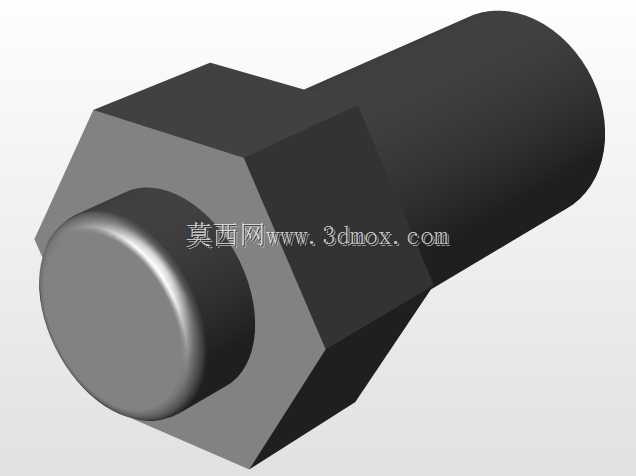

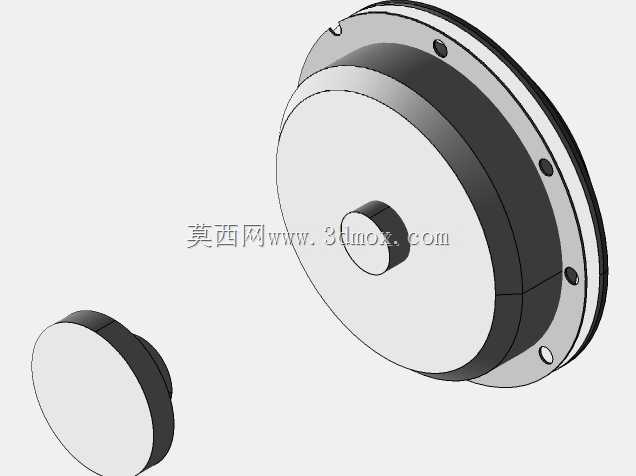

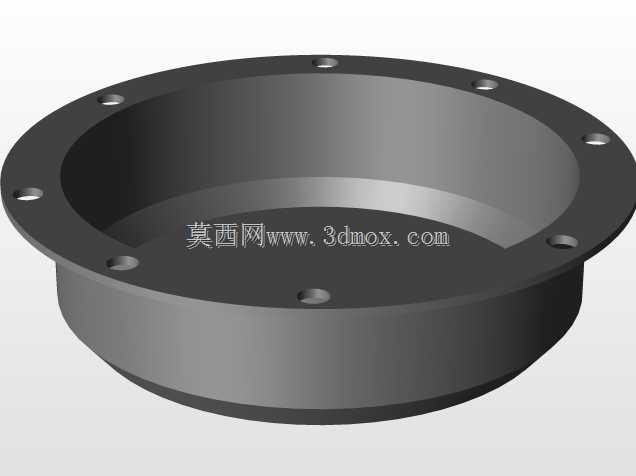

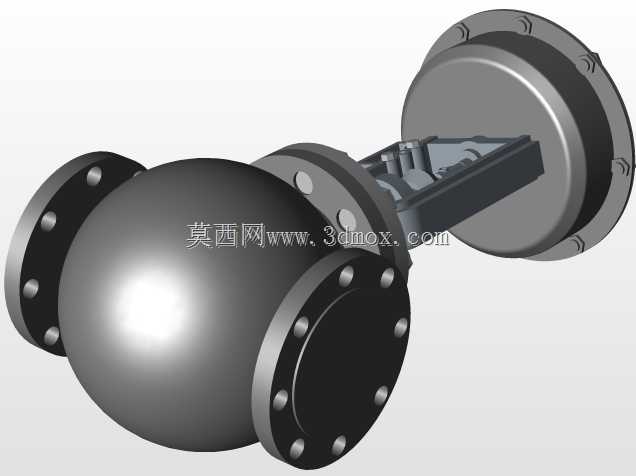

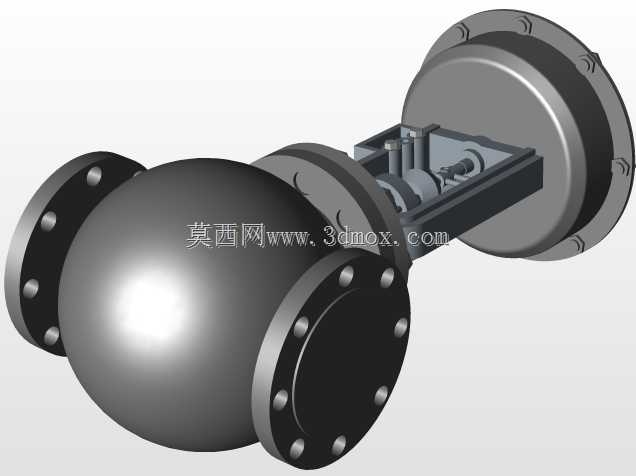

该结构为工业流体管路系统中常用的气动薄膜直通单座调节阀，主要应用于石油化工、电力冶金、轻工制药等行业的工艺管路中，承担对管路内流体的压力、流量、液位等工艺参数的连续调节任务，可适配洁净水、蒸汽、轻质油品以及部分弱腐蚀性流体介质的工况，在自动化生产的过程控制回路中作为终端执行部件，接收控制系统输出的气压信号，精准改变管路通流面积，实现工艺参数的稳定闭环控制。该调节阀采用上部气动薄膜执行机构搭配下部直通式铸造阀体的组合结构，执行机构部分设置多组组合式弹簧作为复位元件，搭配膜片结构将输入的气压信号转化为阀杆的直线位移，阀杆与阀芯采用刚性连接结构，中部设置标准化的填料密封组件，避免管路内介质沿阀杆间隙向外泄漏，同时设置导向套结构对阀杆的上下运动进行径向限位，避免阀芯动作过程中出现偏磨、卡涩的问题。阀体部分采用直通式流道设计，进出口采用同轴法兰连接结构，流道内部做平滑过渡处理，有效降低介质流经阀内的阻力损失，减少湍流引发的振动与噪声；阀芯采用柱塞式结构，与阀座配合形成密封与调节副，可根据工况需求更换不同流量特性的阀芯，适配线性、等百分比等不同调节特性的控制需求。设计过程中优先考虑了现场安装与维护的便捷性，执行机构与阀体采用螺栓连接的支架结构，无需将阀体从管路拆下即可完成填料更换、阀芯检修等常规维护操作；整体安装边界符合通用工业阀门的安装规范，进出口法兰的螺栓孔分布、端面密封面尺寸匹配对应压力等级的管路法兰标准，执行机构顶部预留手动操作接口，可在气源故障时进行应急手动操作，侧面预留气源接口与定位器安装位，可直接搭配阀门定位器实现更高精度的调节控制，整体结构紧凑，动作响应灵敏，可满足多数常规工业工况的流体调节需求。
