电磁阀外壳圆形成形加工设备结构

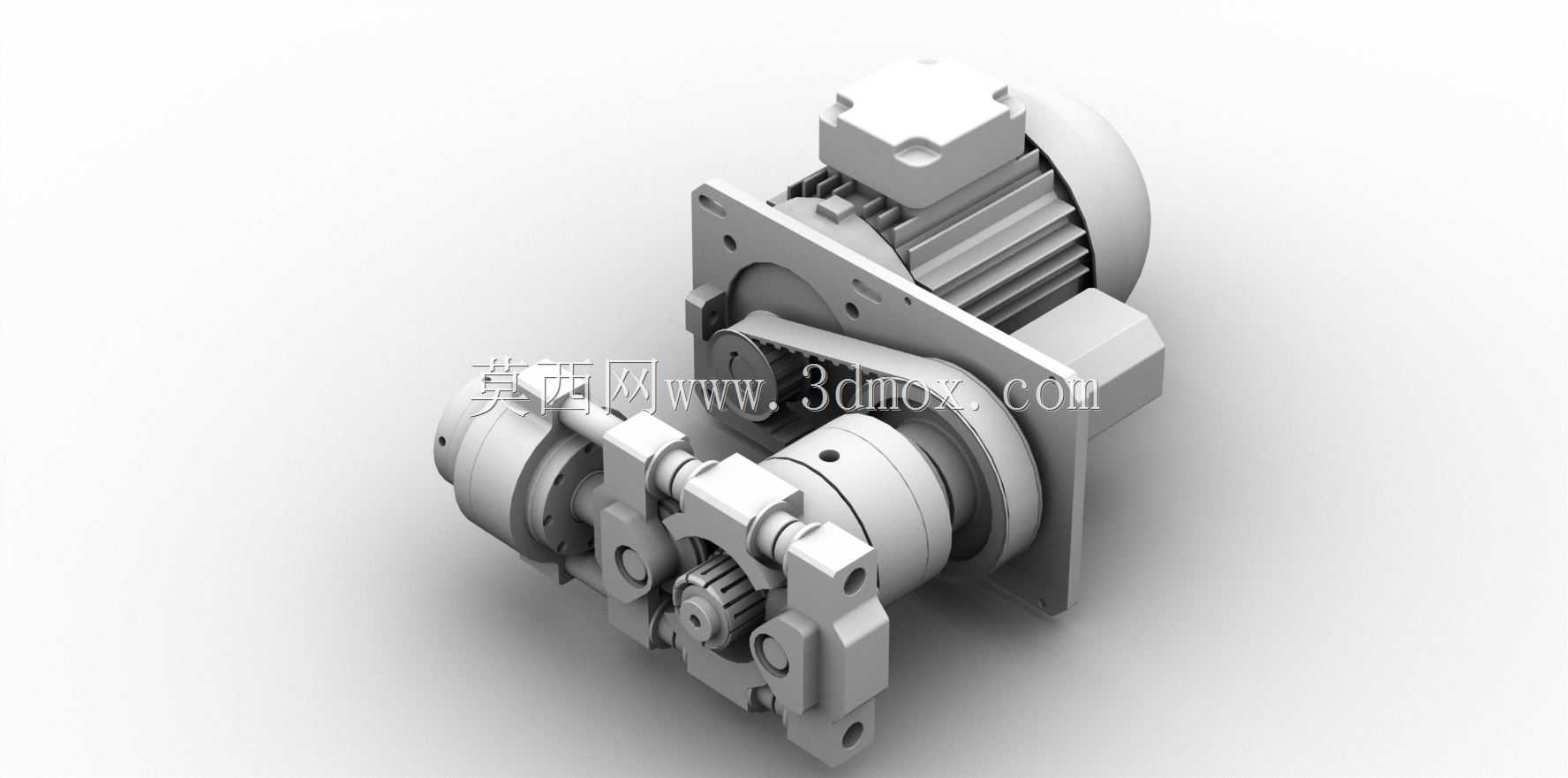

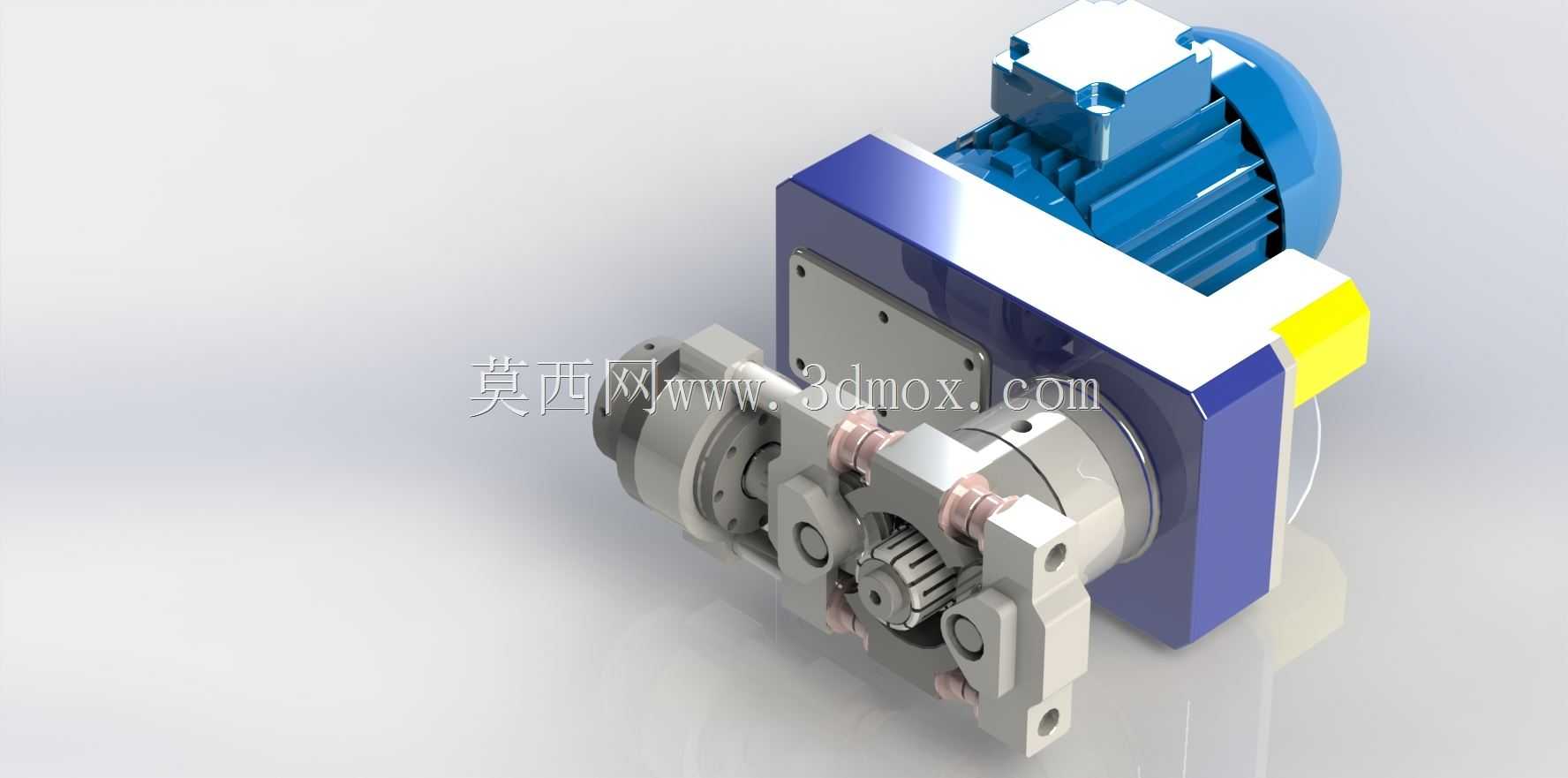

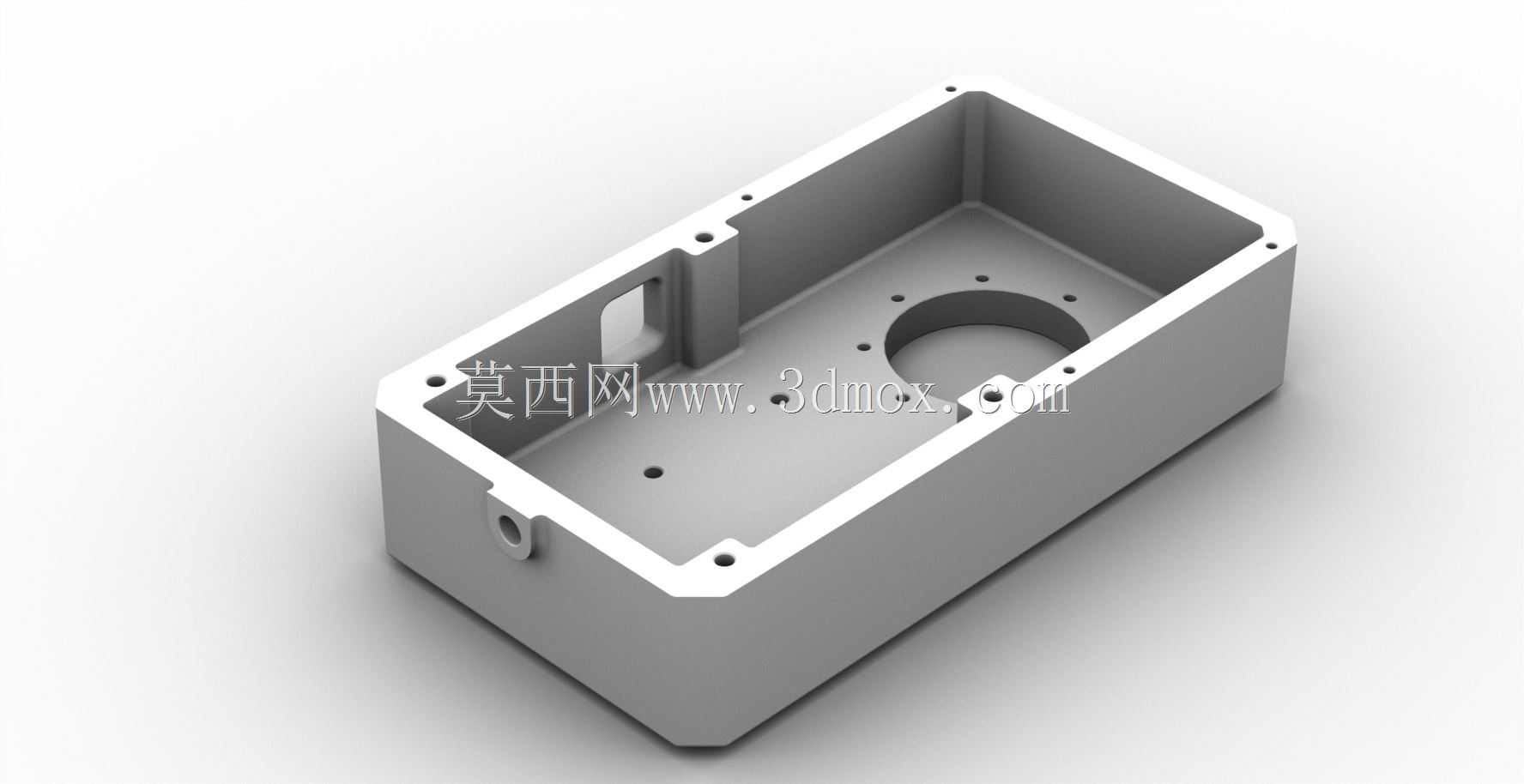

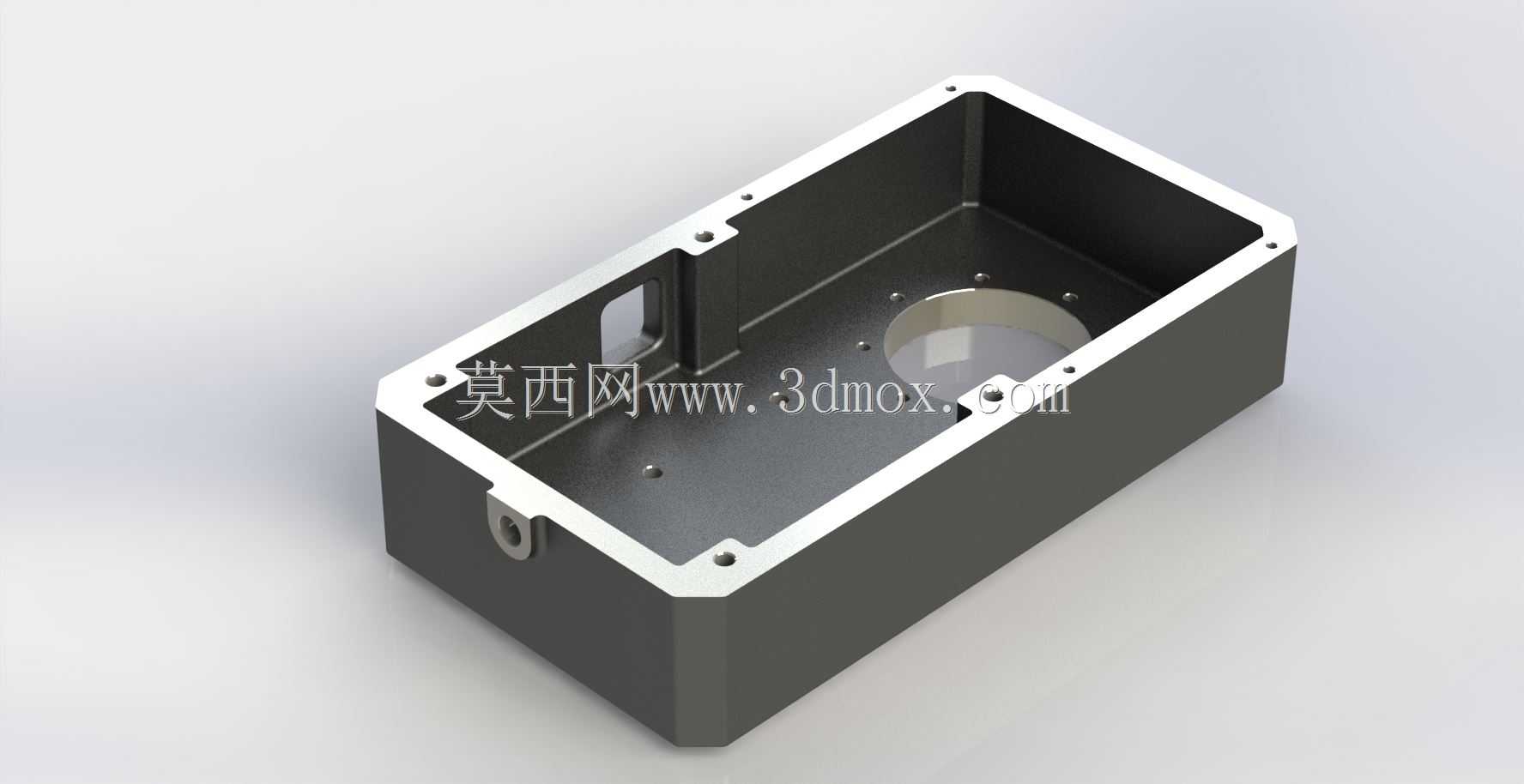

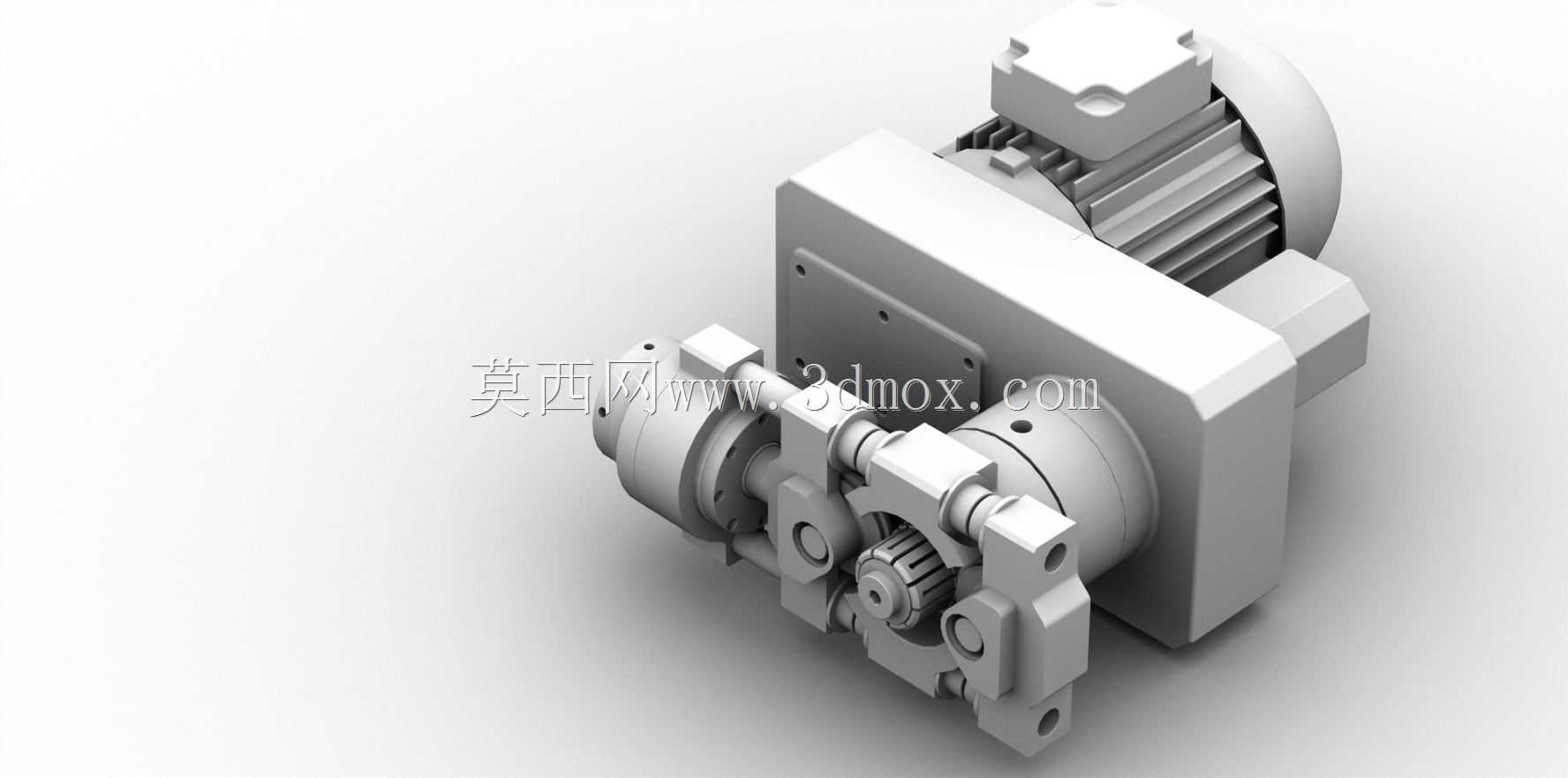

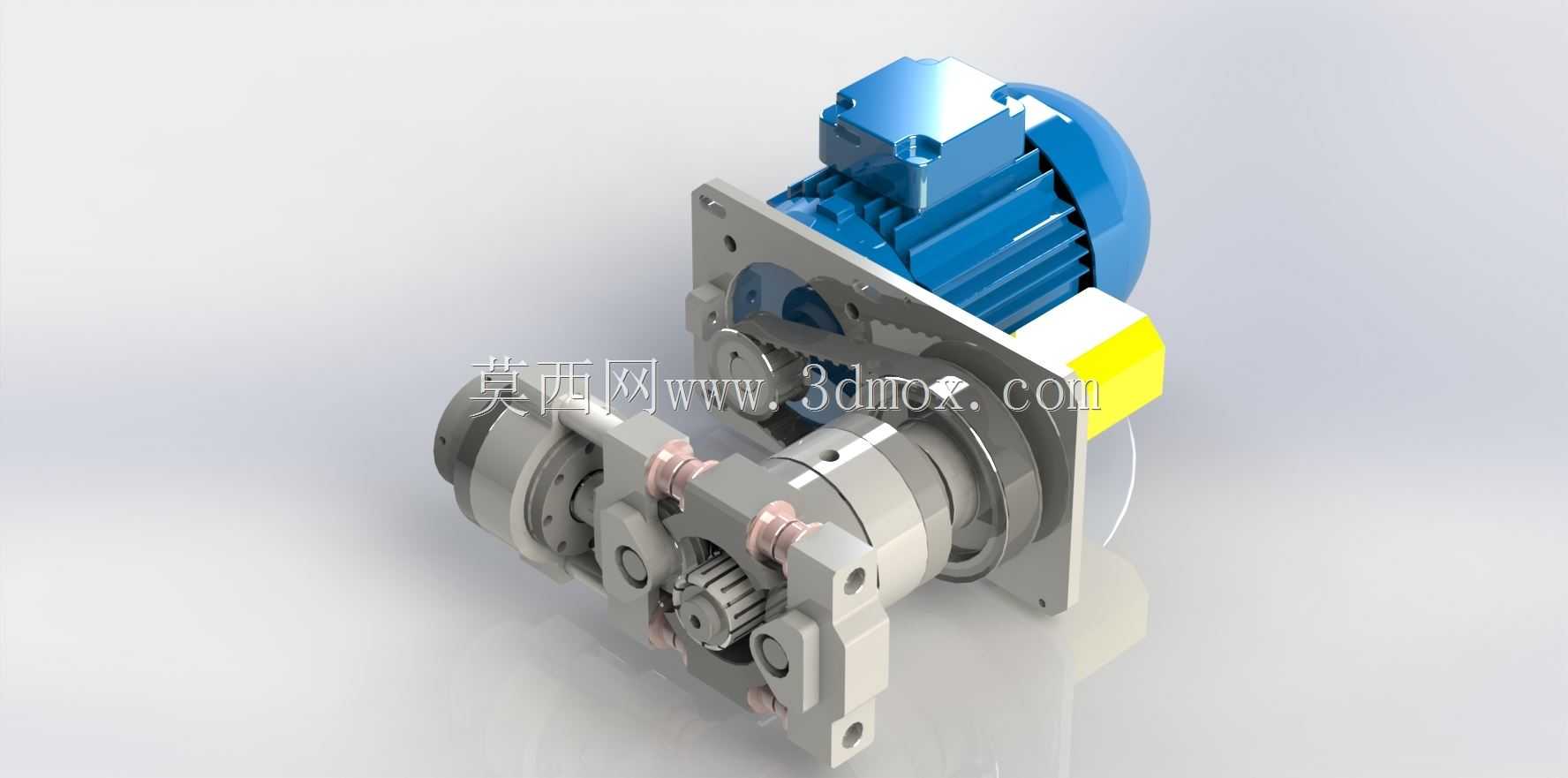

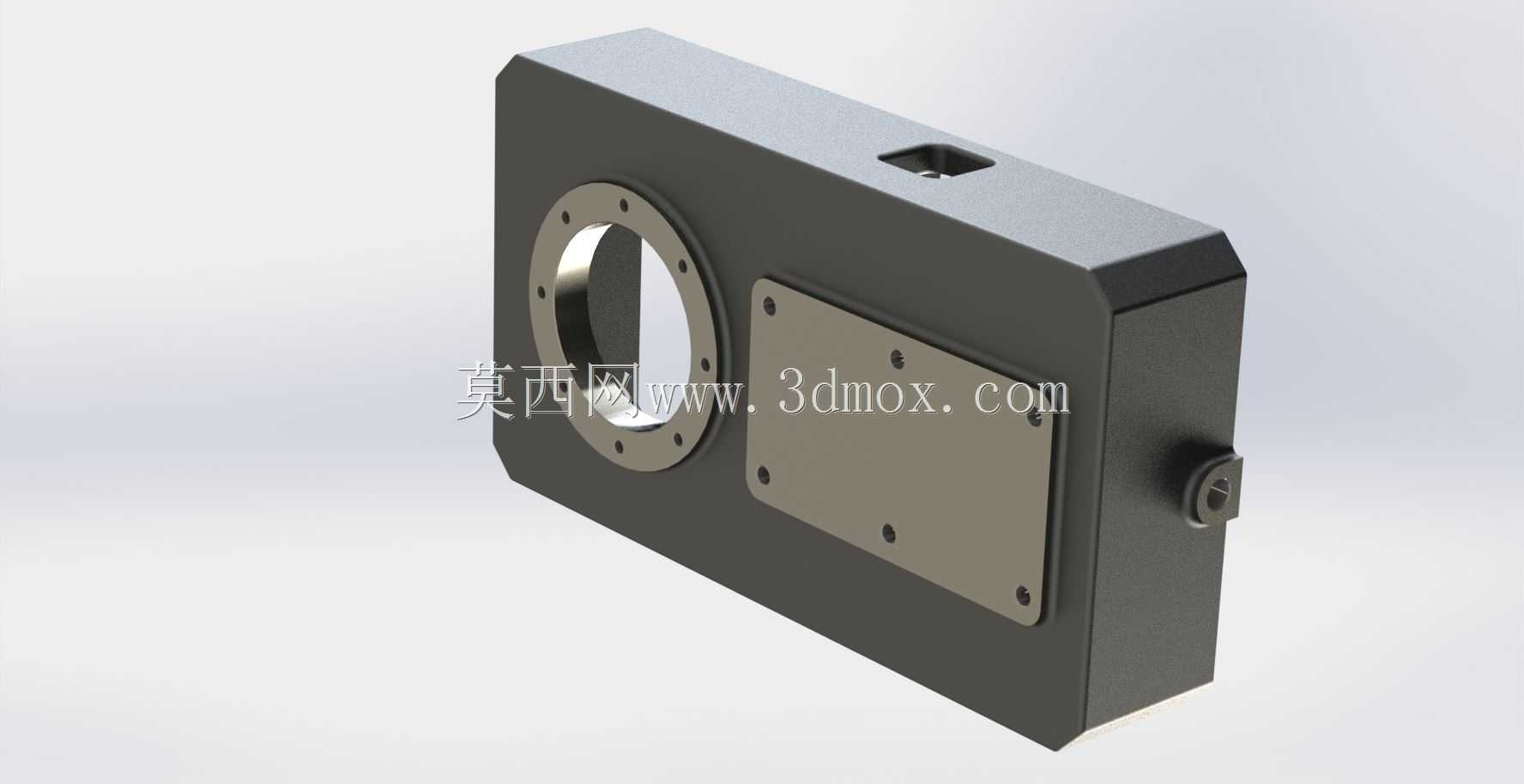

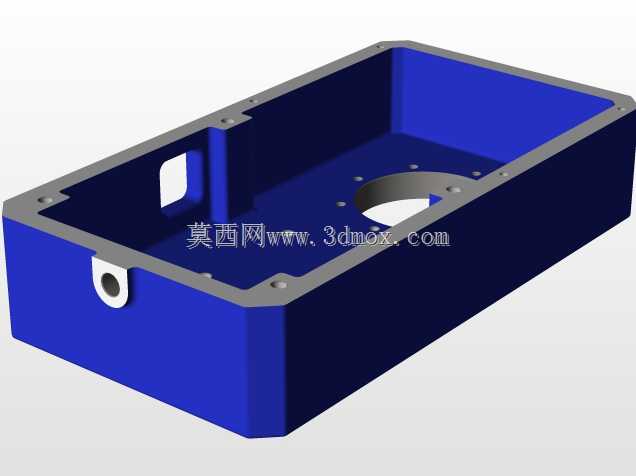

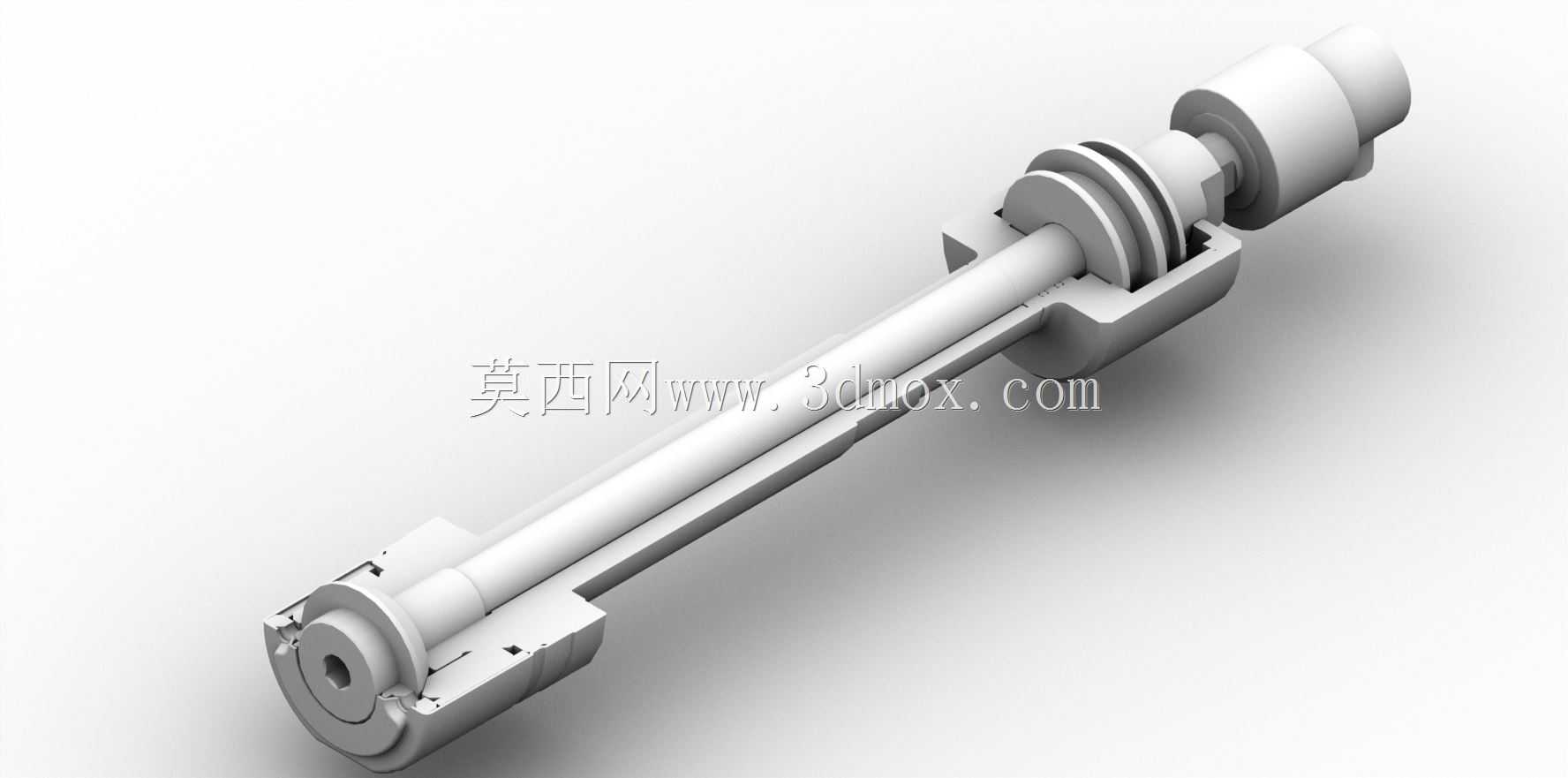

该设备主要应用于液压、气动电磁阀类零部件的精密成形加工场景，是电磁阀量产生产线中负责金属外壳冷压成型工序的核心加工单元，可适配多种通径规格的电磁阀外壳坯件的圆形成形作业，在阀件制造车间的冲压成型工段承担关键加工职能，能够替代多道次人工校形、单工序冲压的传统加工模式，大幅提升阀类外壳的成型精度与加工一致性。设备采用驱动端与执行端同轴集成的布局设计，动力输入端搭配标准工业驱动电机，通过内置的齿轮减速传动组将动力传递至前端的成形执行机构，传动链路短、动力损耗低，可输出稳定的低速大扭矩成形推力，保障金属外壳在冷压成形过程中受力均匀，避免坯件出现局部应力开裂、形位公差超差的问题。前端执行机构采用对称式双工位成形辊轮设计，可对放置于工位上的电磁阀金属外壳坯件进行圆周方向的渐进式辊压成形，通过辊轮的型面约束将坯件逐步压合为标准圆形结构，成形后的外壳圆度公差可控制在0.02mm范围内，能够直接满足后续电磁阀阀芯装配的精度要求，无需额外进行二次车削校形加工。设备的安装基准面设置于主体箱体的底部，整体安装边界紧凑，可直接固定于标准工业生产线的型钢工作台架上，进料端与出料端可对接自动化上下料机械手，适配全自动化生产线的连续作业需求；主体箱体采用一体式铸铁铸造结构，具备足够的结构刚性，可承受连续成形作业产生的交变载荷，长期运行过程中不会出现结构形变导致的加工精度偏移。设备的成形辊轮采用快拆式安装结构，可根据待加工电磁阀外壳的规格尺寸快速更换对应型面的辊轮组件，换型调整时间短，能够兼容多规格小批量阀件的柔性生产需求；传动部位设置有全封闭的防护壳体，可避免加工过程中产生的金属碎屑进入传动链路造成部件磨损，同时降低生产现场的安全隐患。设备的动力接线端、控制接口均集成于电机侧的接线盒内，接线布局规整，可快速对接车间的标准工业供电回路与生产线控制系统，无需额外进行复杂的线路改造；整体外形设计紧凑规整，无外凸的易磕碰结构，设备维护时可直接打开箱体侧盖对传动齿轮、轴承部件进行润滑保养，日常运维操作便捷。
