适配MX5车型的冷却液改道密封垫片结构

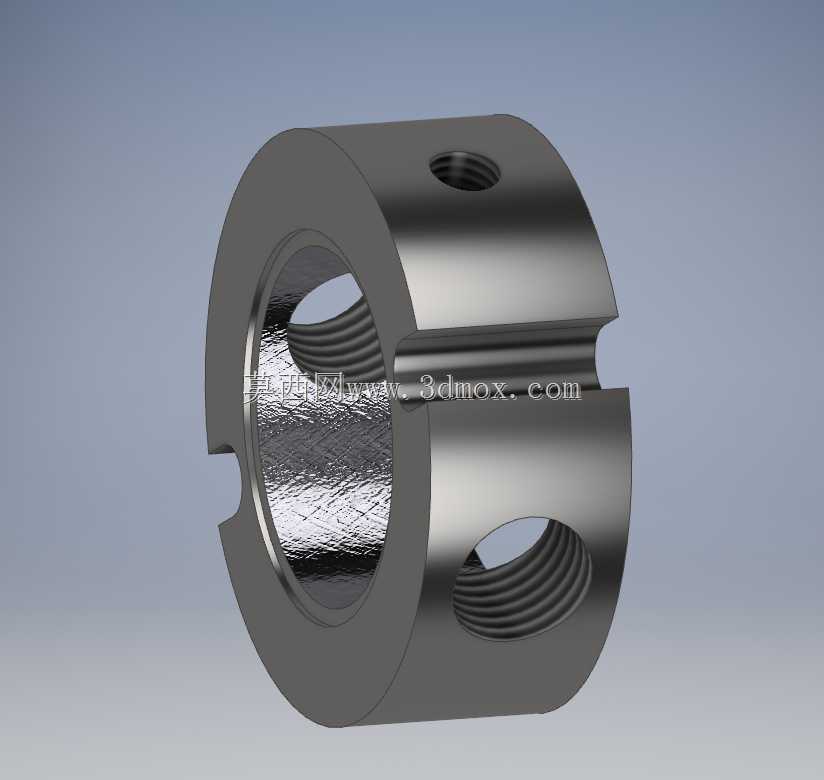

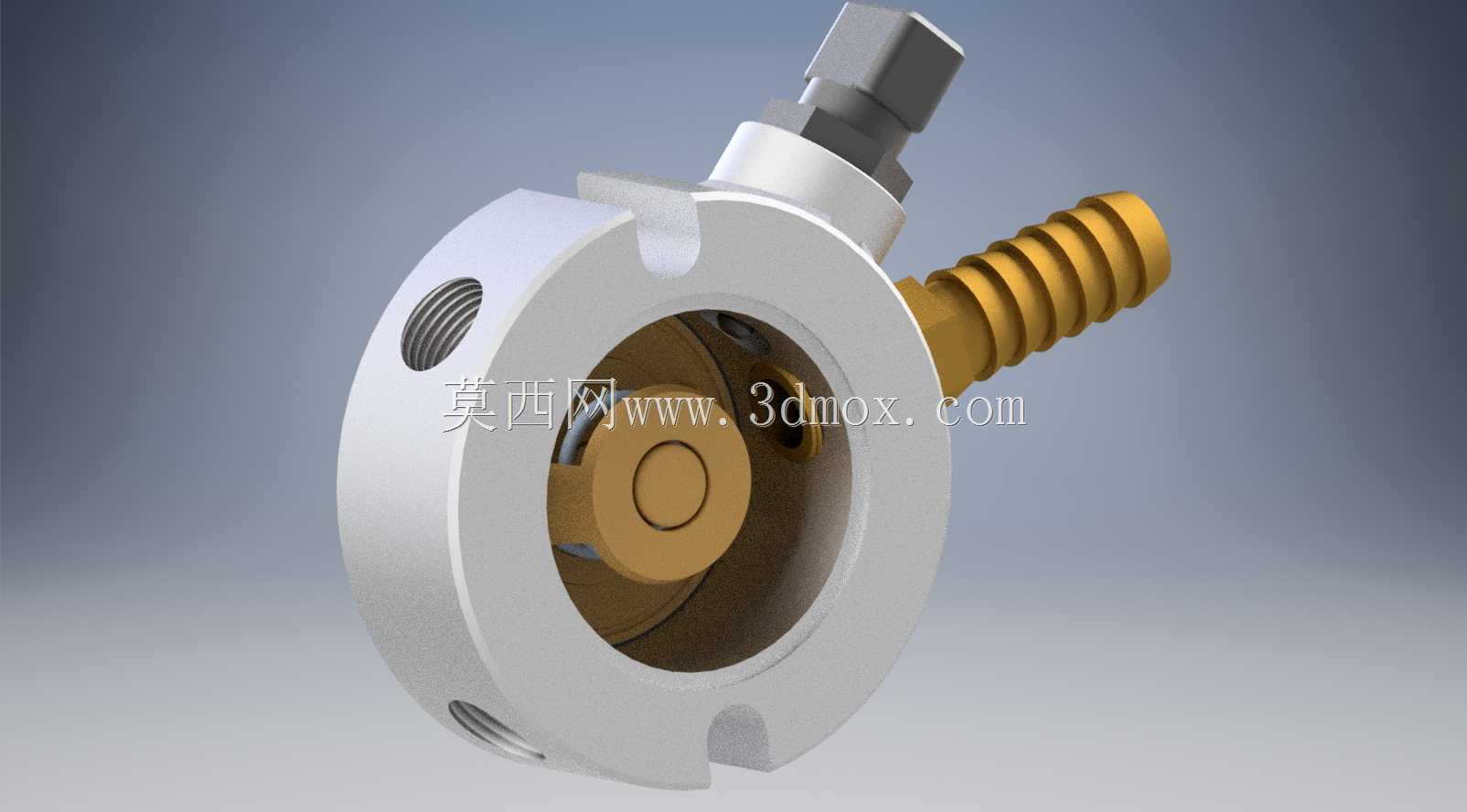

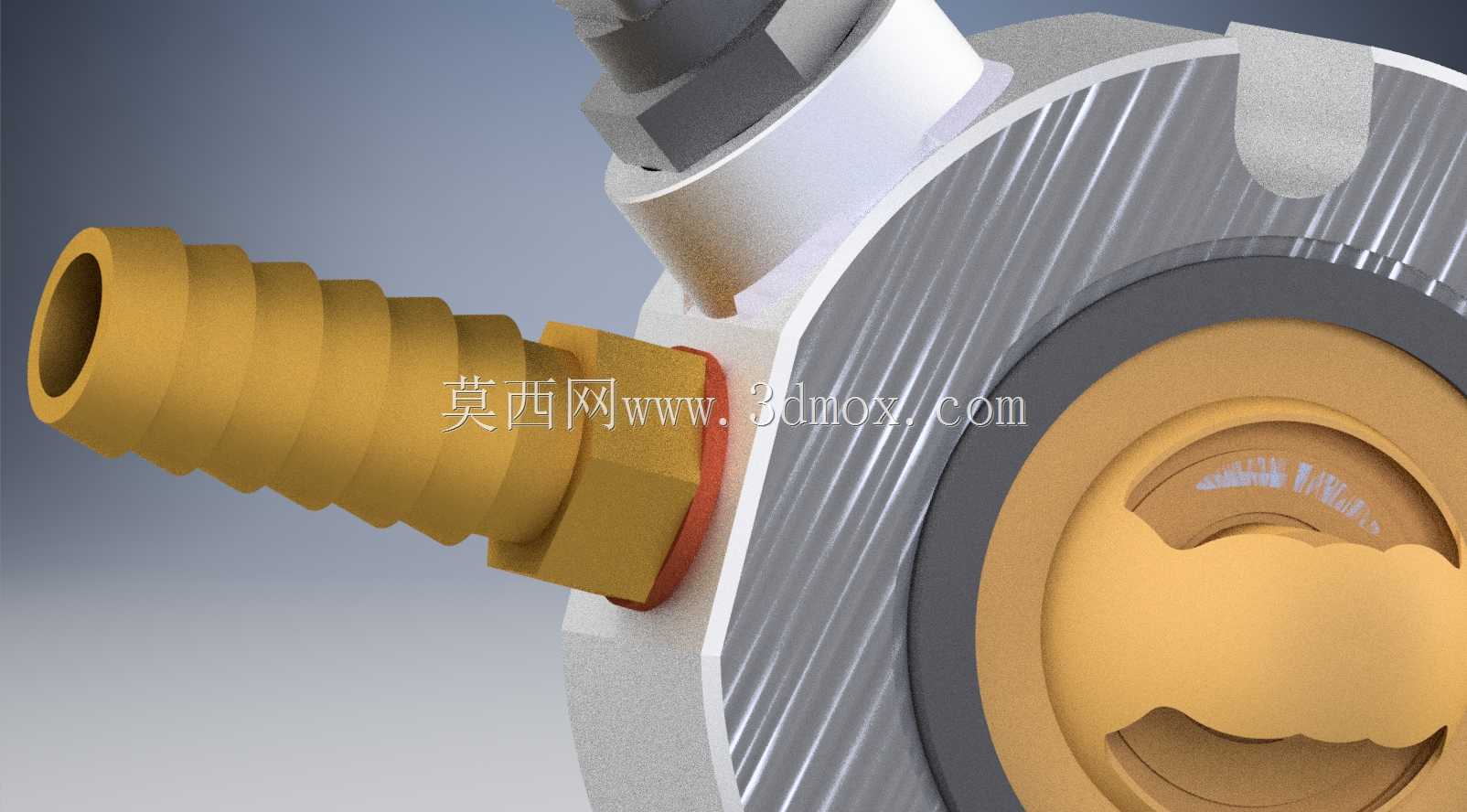

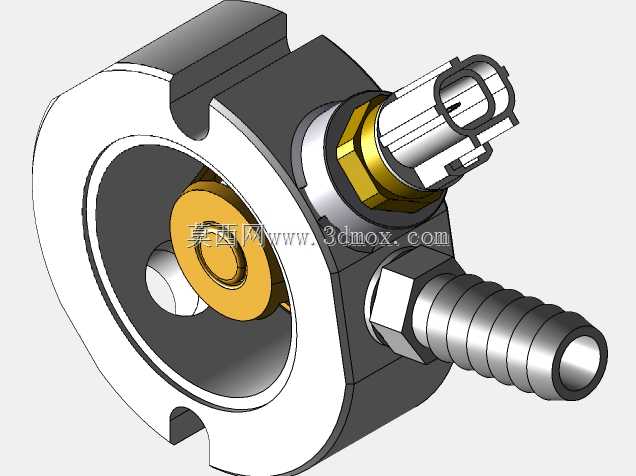

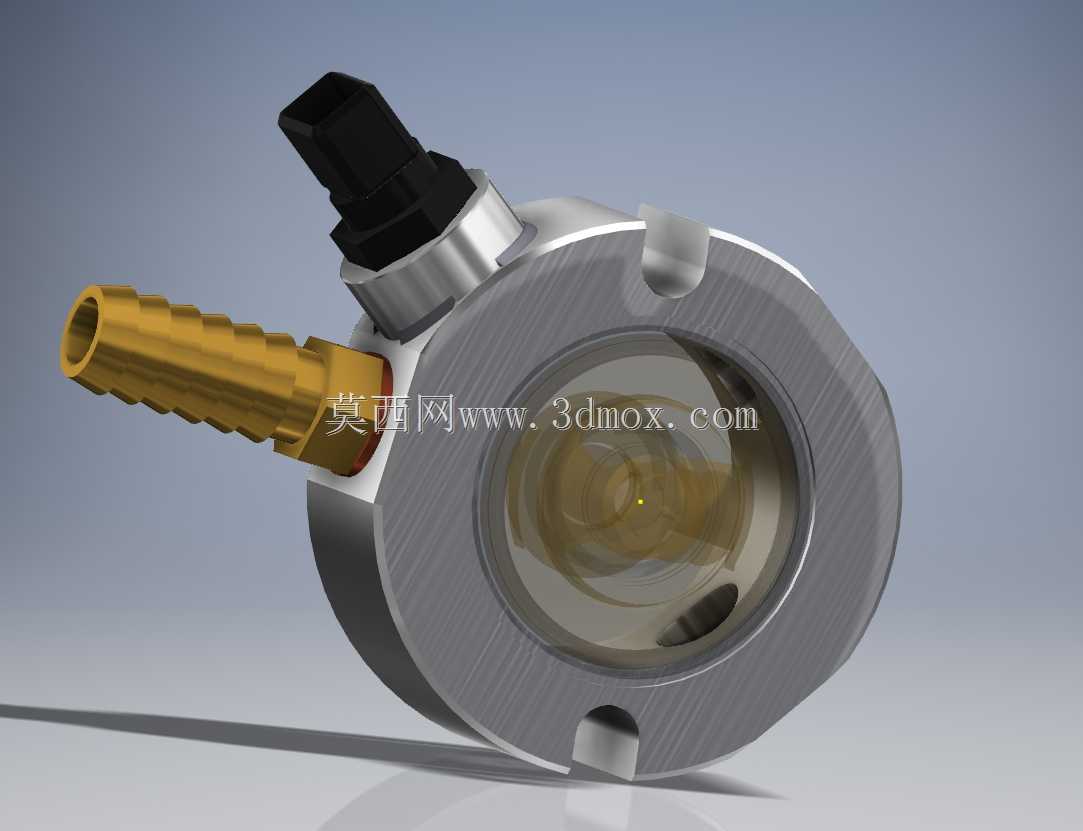

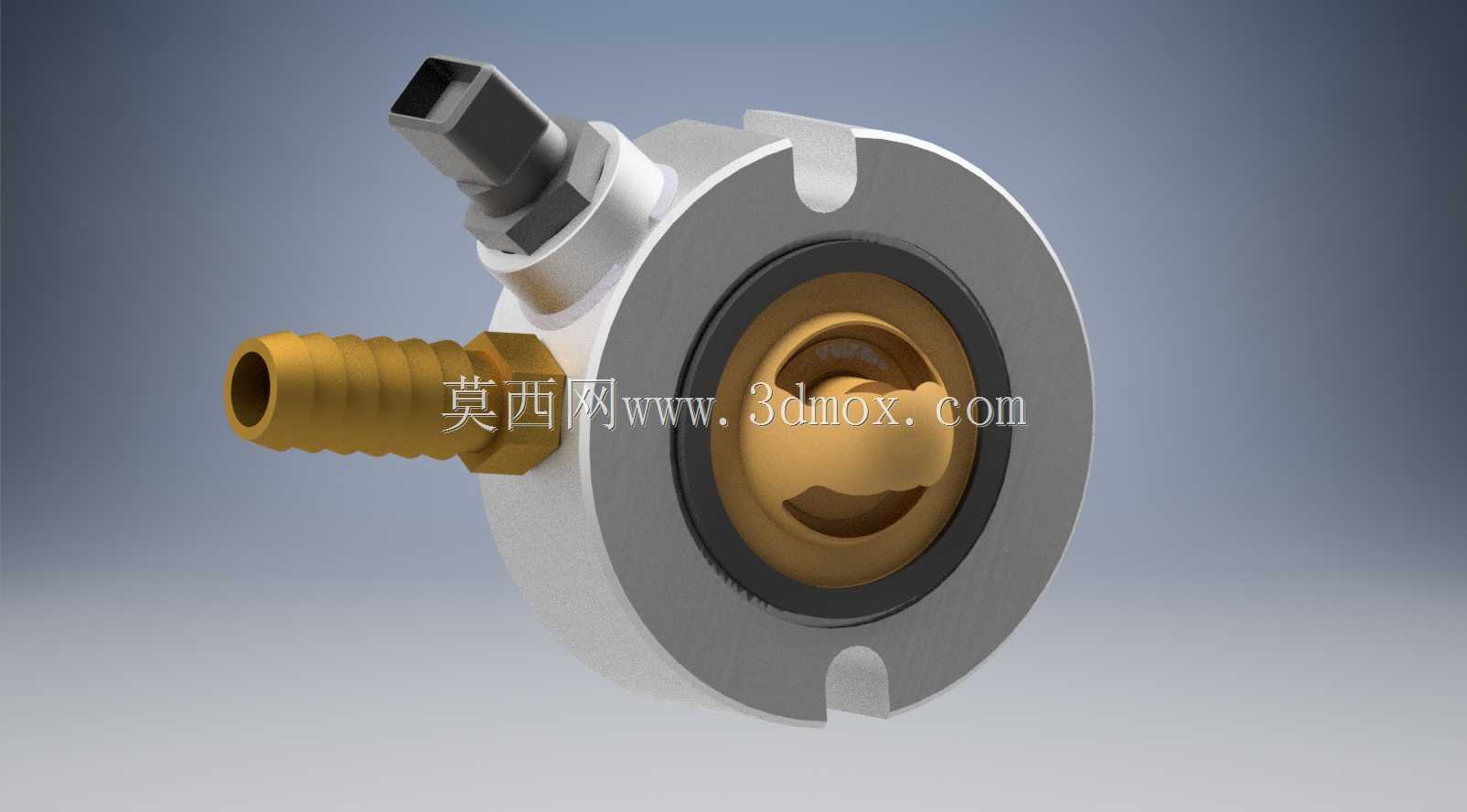

该结构主要应用于民用乘用车冷却系统的改装升级场景，针对初代MX5及同平台Eunos系列车型原厂冷却回路监测点位不足、后期加装温度传感装置时易出现渗漏、管路布局杂乱的痛点设计，是冷却系统改装作业中衔接原厂安装位与外接传感、导流部件的核心衔接密封件。在实际装车使用中，该垫片替代原厂节温器座与缸体结合面的原有密封垫片，一方面承担结合面的静密封功能，阻断冷却液从金属结合缝隙渗漏的路径，另一方面集成了温度传感器安装位与冷却液导流改道接口，无需在缸体或原厂节温器壳体上额外打孔攻丝，即可实现冷却回路温度的精准监测，同时将部分冷却液导流至外接的机油冷却器、涡轮散热回路等改装部件，满足动力升级后的散热需求。从功能特性来看，该垫片采用与原厂密封面完全匹配的法兰轮廓，边缘预留的三个安装缺口完全对齐原厂螺栓固定点位，安装时无需改动原有紧固件布局，可直接替换原厂垫片完成装配；集成的传感器安装位设计有多层密封台阶，适配常见的插拔式车用温度传感器，配合金属压帽可实现径向与端面的双重密封，避免高压冷却液渗漏；侧置的宝塔形导流接口采用多道环形凸筋结构，可与橡胶冷却水管实现紧密咬合，承受冷却系统1.2bar左右的工作压力不脱管、不渗漏。设计过程中，工程师首先扫描了原厂缸体结合面与节温器座的三维轮廓，确保垫片的密封边界完全覆盖原厂冷却液流道，同时避开原厂螺栓孔、定位销孔的安装空间，在此基础上对垫片局部做加厚处理，预留出传感器安装的螺纹深度与导流通道的通流面积，通流孔径经过流体仿真校核，不会对原有冷却回路的冷却液流量造成明显节流影响，避免改装后出现冷却效率下降、水温异常升高的问题。外形尺寸方面，垫片主体法兰外径与原厂密封件保持一致，厚度控制在6mm以内，不会改变节温器座与缸体的原有安装间隙，侧置导流接口的伸出长度经过优化，安装后不会与周边的发电机皮带、进气歧管等部件发生运动干涉，传感器安装位的朝向经过调整，预留出足够的线束插接空间，方便后期传感器线束的布置与检修，整体结构兼顾了密封可靠性、改装便利性与空间适配性，可大幅降低MX5车型冷却系统改装的作业难度与渗漏风险。
