V型布局内燃机整机装配结构设计

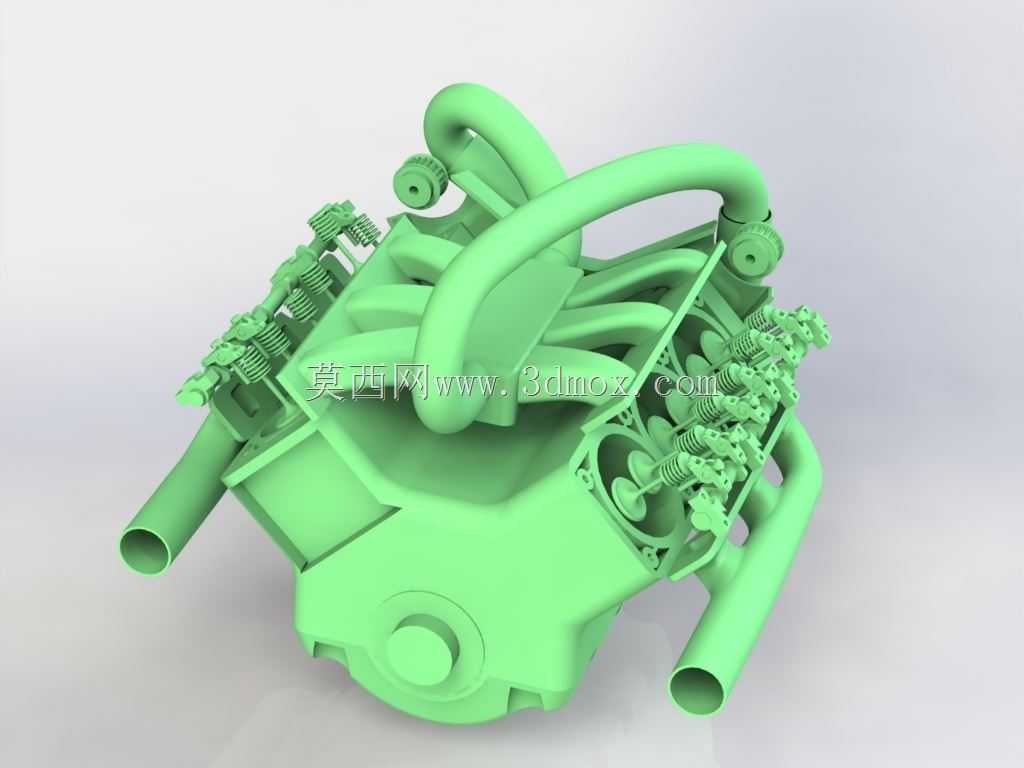

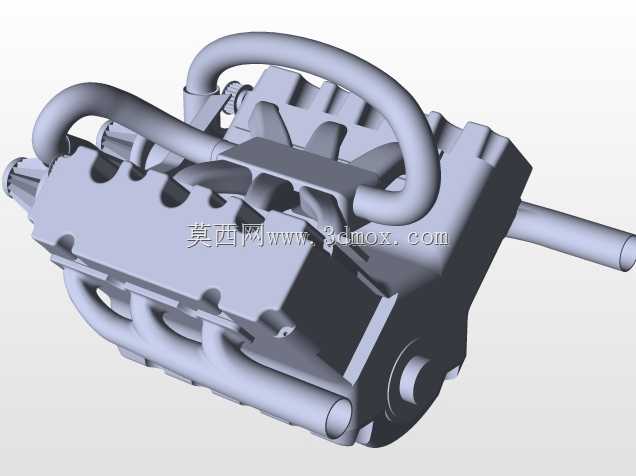

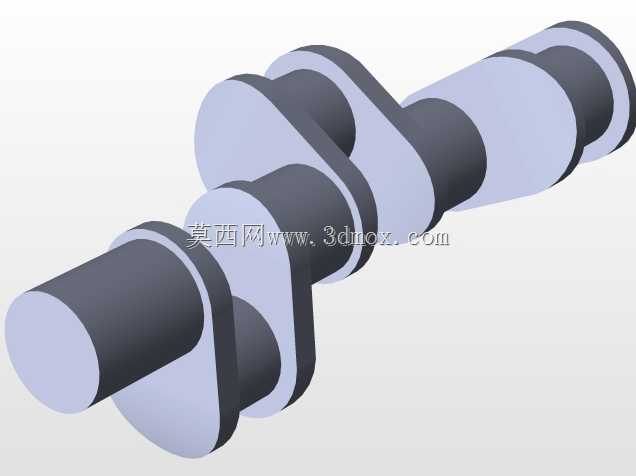

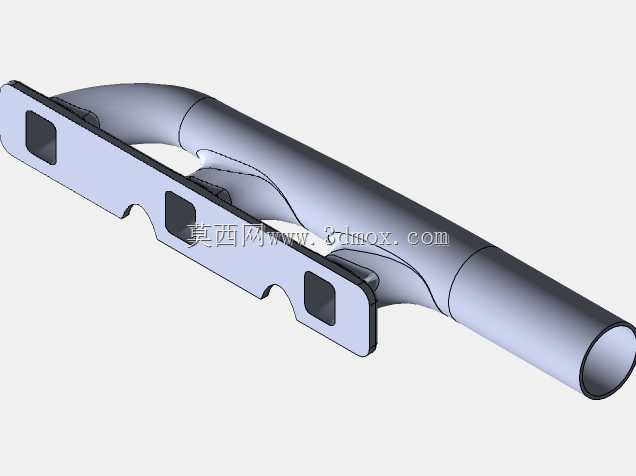

这款V型布局内燃机作为动力输出核心装置，广泛适配乘用车辆、小型工程机械、农用动力机组等场景，是将燃料化学能转化为旋转机械能的核心部件，能够为配套设备提供持续稳定的动力输出，覆盖从日常通勤载具到小型作业设备的动力需求，在民用交通、小型工程作业、固定动力机组等领域都有成熟的应用场景。从实际用途来看，该内燃机通过缸内燃烧做功的循环过程，将燃油与空气混合燃烧产生的高压热能转化为曲轴的旋转扭矩，可直接对接传动系统驱动负载运转，相比直列同缸数机型，V型布局能够大幅缩短整机轴向长度，降低动力舱的纵向空间占用，同时优化整机的重心分布，降低运行过程中的振动幅度，提升配套设备运行的平顺性。从功能特性来看，模型完整还原了内燃机的核心功能模块：包含成夹角布置的两列气缸组、集成式进排气歧管、顶置配气机构、曲轴连杆总成、缸体冷却水道预留结构、安装固定支脚等核心部分，进排气歧管采用流畅的曲面流道设计，能够减少进排气过程中的气流阻力，提升充气效率与排气顺畅度；顶置的气门与弹簧组件精准对应每个气缸的配气正时位置，能够保证进排气门按照做功顺序精准启闭，配合活塞的往复运动完成完整的四冲程循环；缸体下部预留的曲轴安装位与输出端接口，能够匹配不同规格的飞轮与传动连接结构，适配不同的负载对接需求。在设计思路上，该模型采用自顶向下的装配设计逻辑，先确定整机的V型夹角、曲轴中心高度、气缸中心距等核心基准参数，再依次拆分缸体、缸盖、曲柄连杆机构、配气机构、进排气系统、外围附件安装位等子模块，每个子部件的安装定位都预留了合理的装配间隙与公差带，既保证各运动部件不会出现运动干涉，也兼顾了实际生产加工的工艺可行性，比如缸体的加强筋布局既能够提升整机结构强度，也避免了壁厚不均导致的铸造缺陷；进排气歧管的安装法兰面统一采用标准螺栓孔位，方便后续对接外围的供油、冷却、增压等附件系统。在外形尺寸与安装边界上，该V型内燃机整机宽度控制在适配常规前置动力舱的尺寸范围内，轴向长度相比同缸数直列机型缩短近三分之一，整机高度匹配常规车型的引擎盖内部空间，底部的四个安装支脚采用对称式布局，支脚的安装孔位符合通用动力总成的安装间距标准，能够直接对接常见的动力悬置结构，不需要额外改动配套设备的安装机架；整机的外围附件接口都布置在易于维护的侧面与上部位置，后续的保养检修、零部件更换都有充足的操作空间，不会出现部件干涉导致的维护困难问题，整体结构既满足动力输出的性能需求，也兼顾了安装适配性与维护便利性。
