立式多滤元工业过滤罐体结构设计

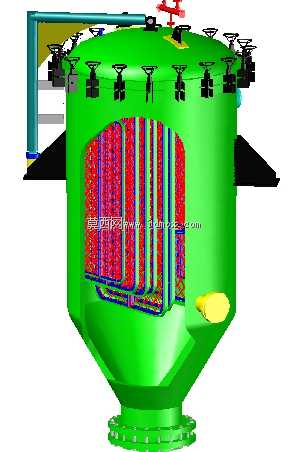

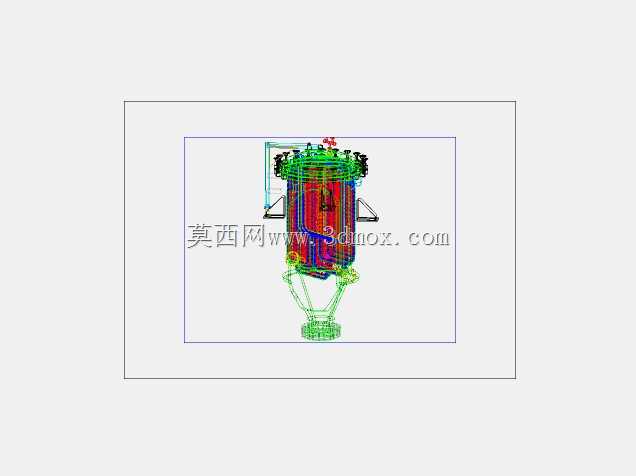

该过滤设备主要面向工业流体净化场景，可广泛应用于化工制程物料除杂、循环水系统杂质截留、食品饮料行业料液澄清、制药行业药液粗滤等工况，适配不同粘度的液相流体过滤需求，能够有效拦截流体中携带的固体颗粒、絮状杂质、悬浮物，保障下游管路、泵阀、精密处理设备不被大颗粒杂质磨损或堵塞，延长整套流体系统的运维周期。设备采用立式承压罐体结构，下锥底出料的设计能够借助重力作用让截留的杂质向锥底汇集，方便定期排污排渣，减少滤料层的杂质堆积板结问题；罐体顶部布置多组独立控制的阀门，可对应每一组内部滤元实现独立的反冲洗、排气、检修隔离操作，无需整机停机即可完成单组滤元的维护作业，大幅提升连续生产场景下的设备可用率。内部采用阵列式排布的滤元结构，在有限的罐体容积内最大化拓展有效过滤面积，同等处理流量下可降低设备整体占地面积，滤元采用模块化快装固定结构，更换时无需进入罐体内部作业，降低运维操作的安全风险与作业时长。设计过程中充分考虑现场安装边界，罐体底部设置标准法兰连接接口，可直接与现场出料管路对接，侧部设置进料接口与外部管路匹配，顶部预留排气、反冲洗接口的安装空间，罐体侧面设置支腿结构，可直接架设在现场钢结构支架或混凝土基础上，安装时无需额外制作复杂的转接构件。整体结构做了承压强度校核，可适配常规工业流体系统的工作压力范围，罐体内部做流道优化设计，让进入罐体的流体能够均匀分布到每一组滤元表面，避免局部流速过快导致滤元冲蚀或者过滤效率不均的问题，顶部的操作手轮布局符合人体工程学要求，站在罐体顶部操作平台即可完成所有阀门的启闭操作，无需额外借助登高工装。
