小型家用皮带传动往复式空气压缩机

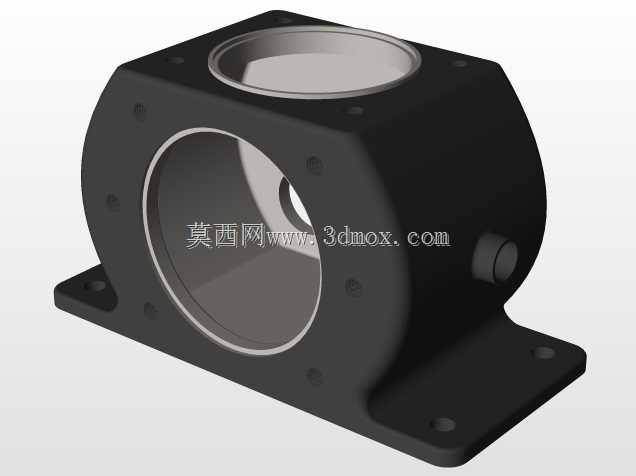

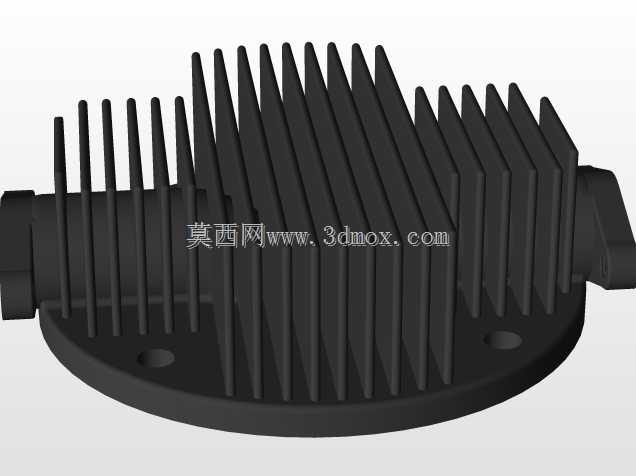

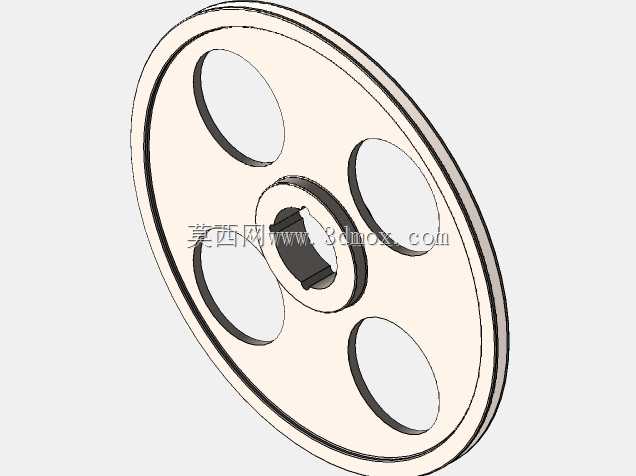

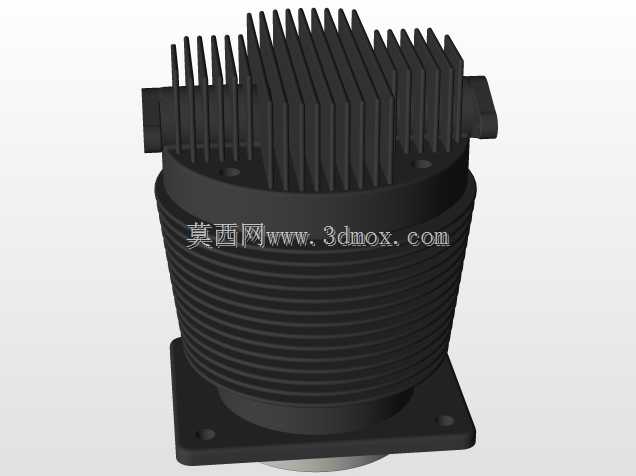

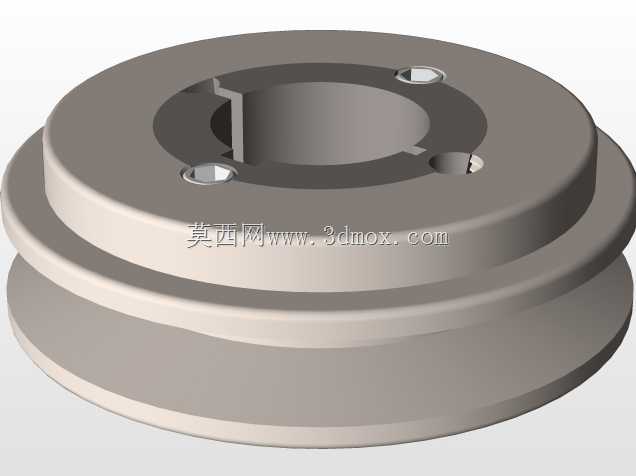

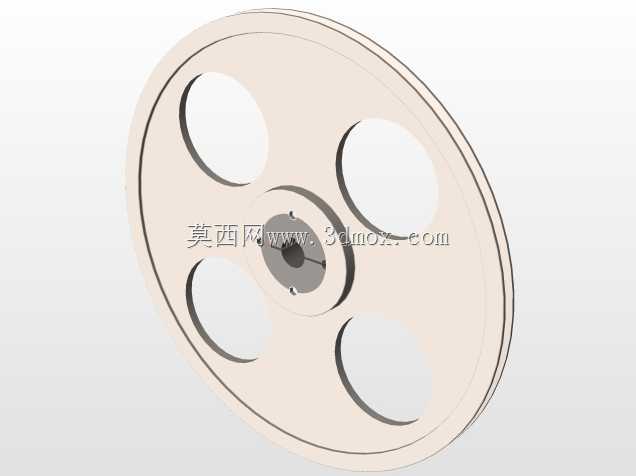

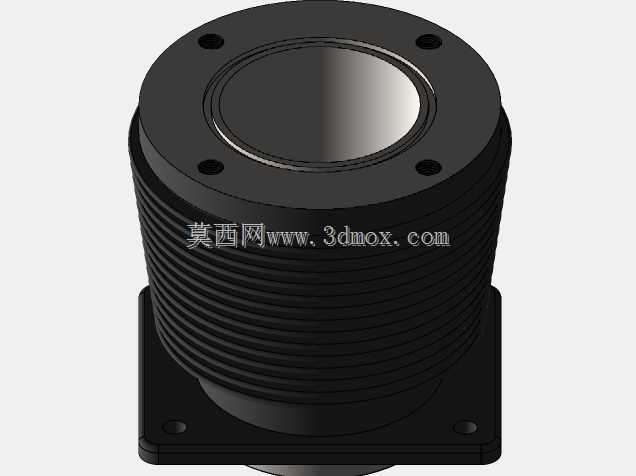

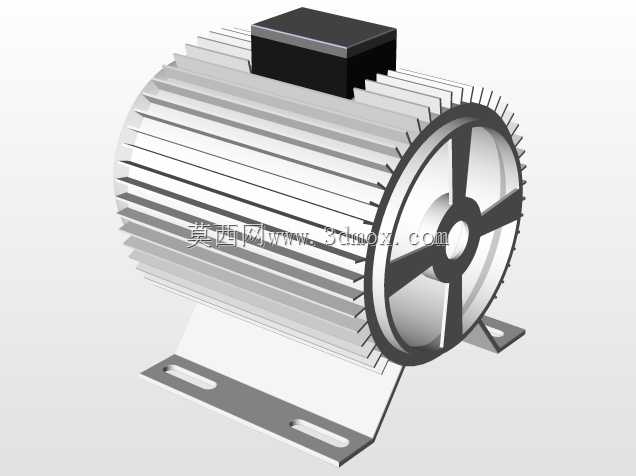

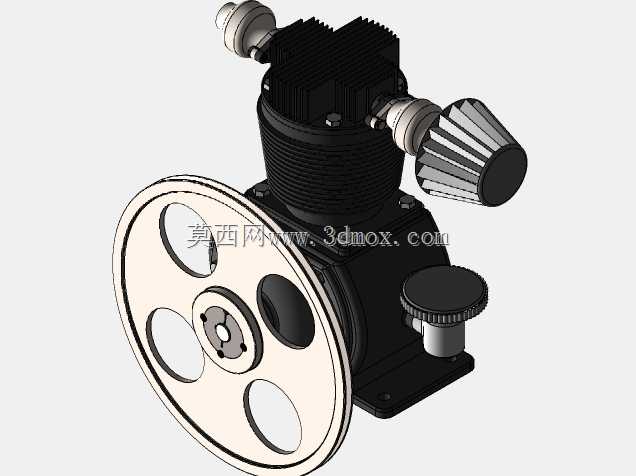

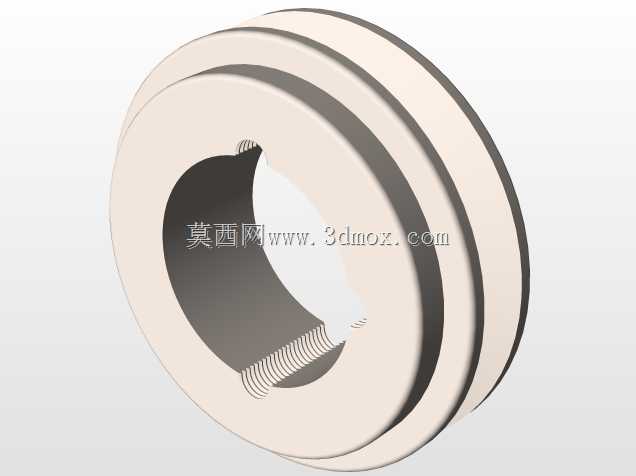

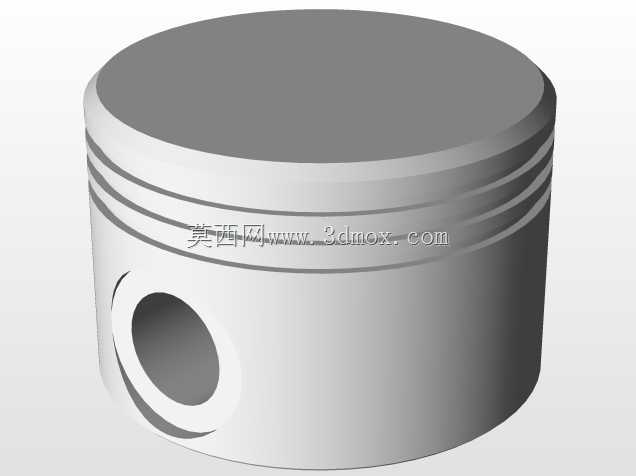

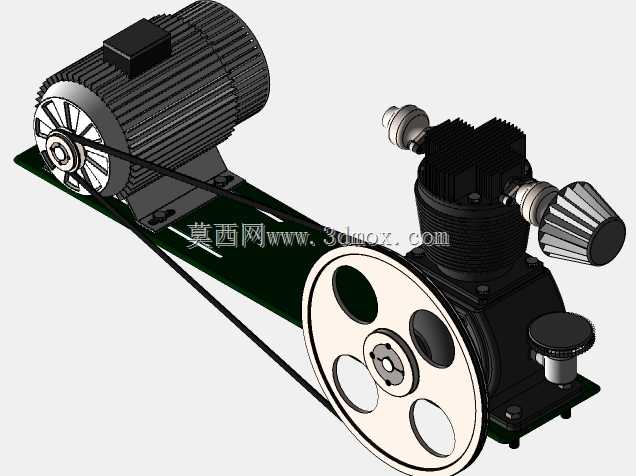

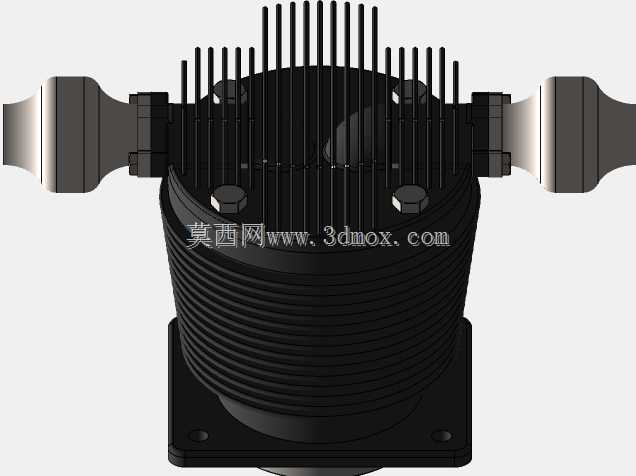

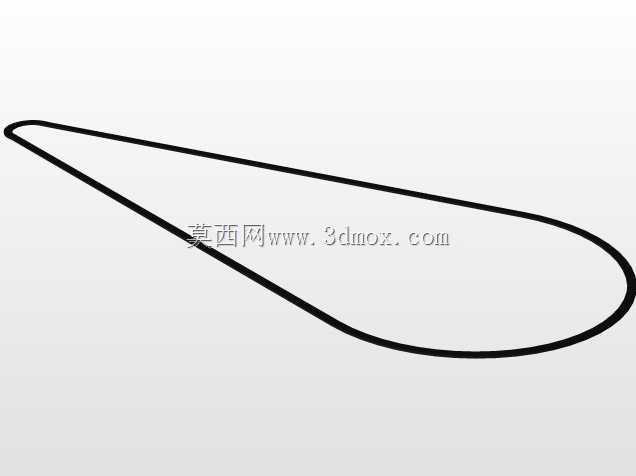

这款往复式空气压缩机主要面向小型家用气动作业、小型维修工位、DIY工坊等轻负载用气场景设计，可满足家用气动工具供气、小型物件吹尘清洁、低压气动实验供气等日常使用需求，无需搭配大容量压力箱即可实现短周期连续供气，适配低频次、小流量的压缩空气使用场景。设备采用分体式皮带传动布局，驱动电机与压缩缸体分置在安装底板两侧，通过三角带传递动力，这种布局既可以通过带轮直径差实现合理减速，匹配压缩缸体的最佳工作转速，也能通过皮带缓冲电机启动时的冲击载荷，降低运行过程中的振动传递，提升整机运行稳定性。压缩端采用单缸活塞式压缩结构，缸头部位集成了进排气阀组与散热鳍片，工作时活塞在气缸内做往复运动，通过阀组的开闭控制完成进气、压缩、排气的完整循环，缸头的散热鳍片可以增大空气接触面积，带走压缩过程中产生的热量，避免缸体温度过高影响压缩效率与密封件使用寿命。传动端的大直径带轮同时兼顾飞轮作用，依靠自身转动惯量储存能量，平衡活塞往复运动产生的转速波动，让整机运转更平顺。设计过程中优先考虑家用场景的安装与使用边界，整机采用一体化平板安装底座，底座预留对应电机、缸体的固定安装孔位，无需额外制作复杂安装支架，可直接固定在工作台面或者简易机架上，整体横向布局的结构让整机重心更低，运行时不易产生晃动。气路部分预留标准的进气口与出气口控制接口，用户可根据使用需求直接连接进气过滤装置与输气管道，无需额外对缸体接口进行二次改装。电气部分的接线端直接设置在电机顶部的接线盒内，接线操作简单，适配普通家用市电供电场景。整机结构紧凑，所有传动部件均外露便于日常检查维护，皮带的张紧度可通过调整电机在底板上的固定位置进行调节，日常维护仅需定期检查皮带松紧、清理缸头散热鳍片积尘即可，维护门槛低，适合非专业用户日常使用。
