立式60加仑6.5hp空气压缩机结构设计

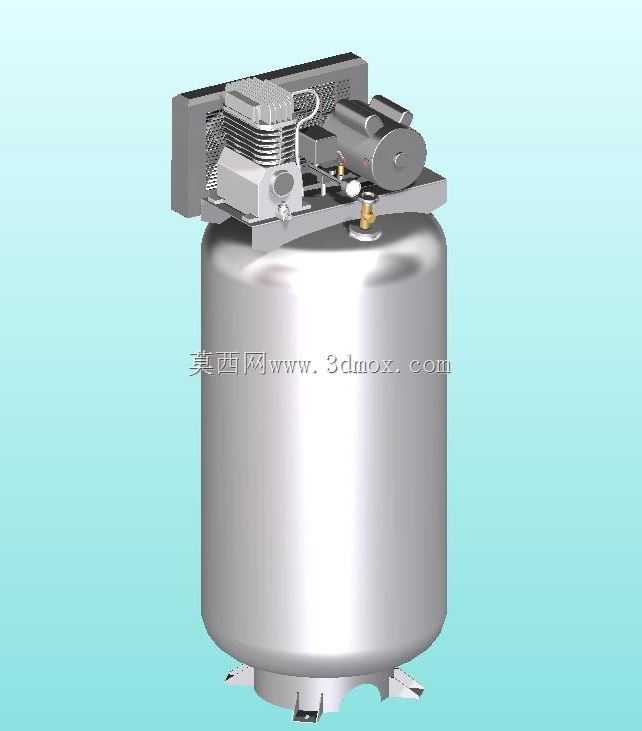

这款立式空气压缩机主要面向中小型机加工车间、汽修门店、小型装配生产线等场景设计，作为车间气动系统的核心动力源，可为气动扳手、气动螺丝刀、喷漆枪、吹尘枪、气动夹具等各类气动工具提供稳定的压缩空气供给，同时也能为车间内需要恒定气压辅助的生产工序提供可靠气源支持。设备采用立式罐体布局，将压缩主机、驱动电机、散热组件、控制管路全部集成在立式储气罐的顶部安装平台上，相较于卧式同规格空压机，能够大幅减少设备的地面占用面积，尤其适合车间边角区域、立柱旁等狭窄空间的布置，适配多数中小型生产场地局促的布局需求。在功能设计上，设备的核心压缩单元采用成熟的往复式压缩结构，搭配大直径散热翅片与风冷散热组件，能够在连续运行工况下保持稳定的工作温度，避免因过热导致的压缩效率衰减；顶部的电机与压缩主机采用同轴直连布局，减少了皮带传动带来的动力损耗与日常维护工作量，管路接口处集成了压力控制阀、安全阀与排气接口，可实现输出压力的自动调节，当罐内压力达到设定上限时自动停机，压力低于下限时自动启动补压，同时安全阀可在压力异常超标时自动泄压，保障运行安全。设计过程中充分考虑了车间布局的安装边界需求，立式储气罐底部预留了标准的安装固定点位，可直接通过膨胀螺栓固定在水泥地面上，也可搭配减震脚垫降低运行时的振动传递；顶部的所有操作部件、维护点位都设置在站立操作可达的高度范围内，日常的油位检查、滤芯更换、压力调整都不需要登高作业，降低日常运维的操作难度。罐体采用立式圆柱结构，底部设计为圆弧封头，能够更好地承受压缩空气的内部压力，同时底部预留的排污接口可定期排出罐内积存的冷凝水，避免压缩空气带水影响后端气动工具的使用寿命。整体布局将发热的压缩主机与电机设置在罐体顶部的通风位置，运行时的自然气流可带走大部分热量，不需要额外加装复杂的导流结构，既简化了整体结构，也降低了设备的制造成本与后期故障概率，能够满足中小型生产场景长时间稳定供气的使用需求。
