福特福克斯ST2.5涡轮增压器结构设计

这款涡轮增压器主要适配福特福克斯ST2.5排量动力单元，作为汽车进气系统的核心增压部件，其核心作用是通过发动机排出的废气惯性冲力推动涡轮室内的涡轮叶轮转动，同轴带动压气机叶轮压缩进入气缸的空气，提升进气密度，让发动机在同等排量下可以喷入更多燃油完成做功，大幅提升动力输出上限，同时优化燃油燃烧效率，降低高负荷工况下的油耗表现，广泛应用在民用性能车动力升级、小排量发动机动力强化、赛事用车动力改装等场景中，是燃油车提升动力性能最具性价比的核心部件之一。

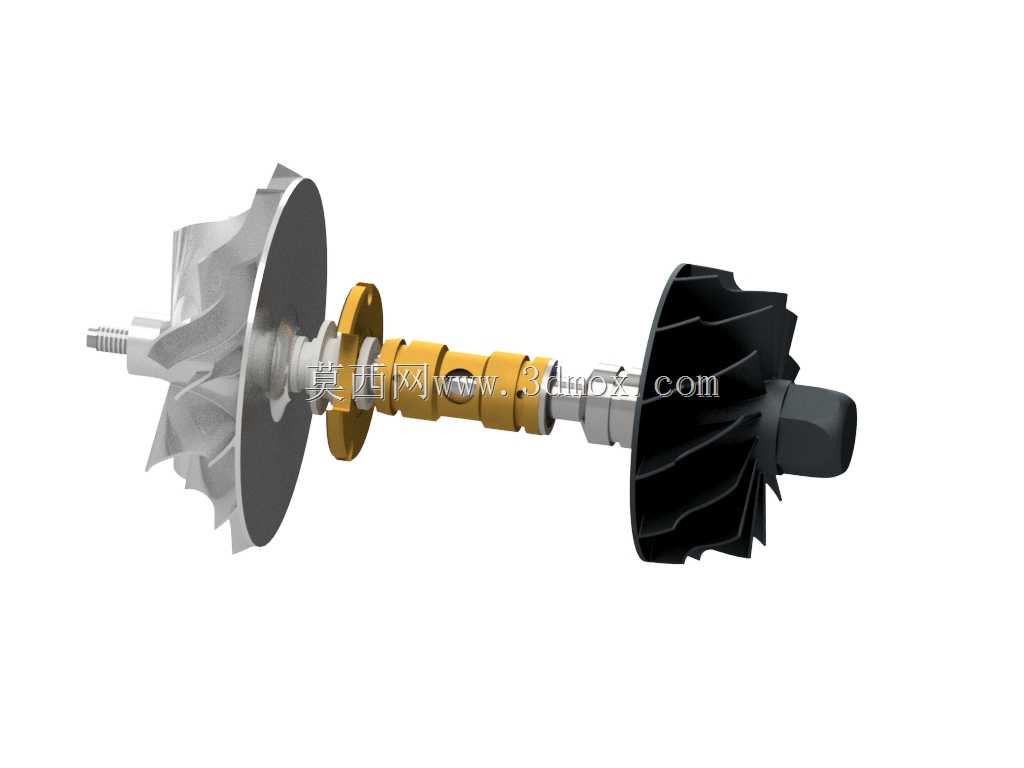

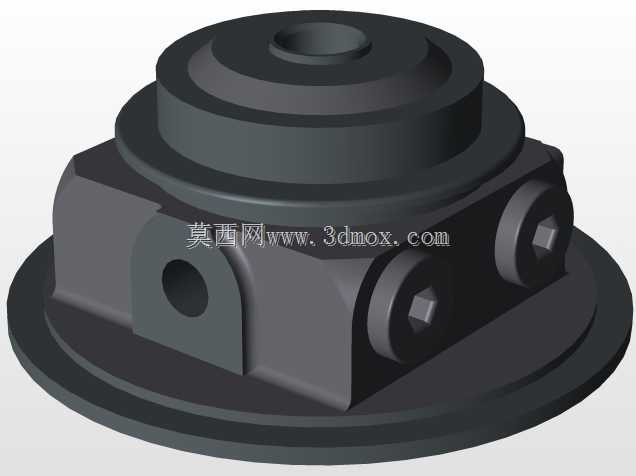

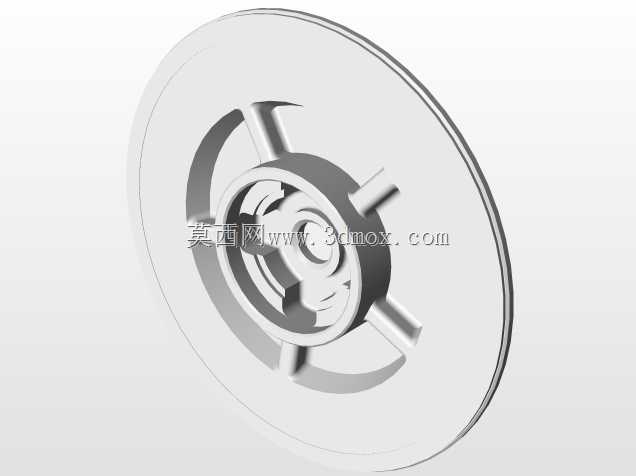

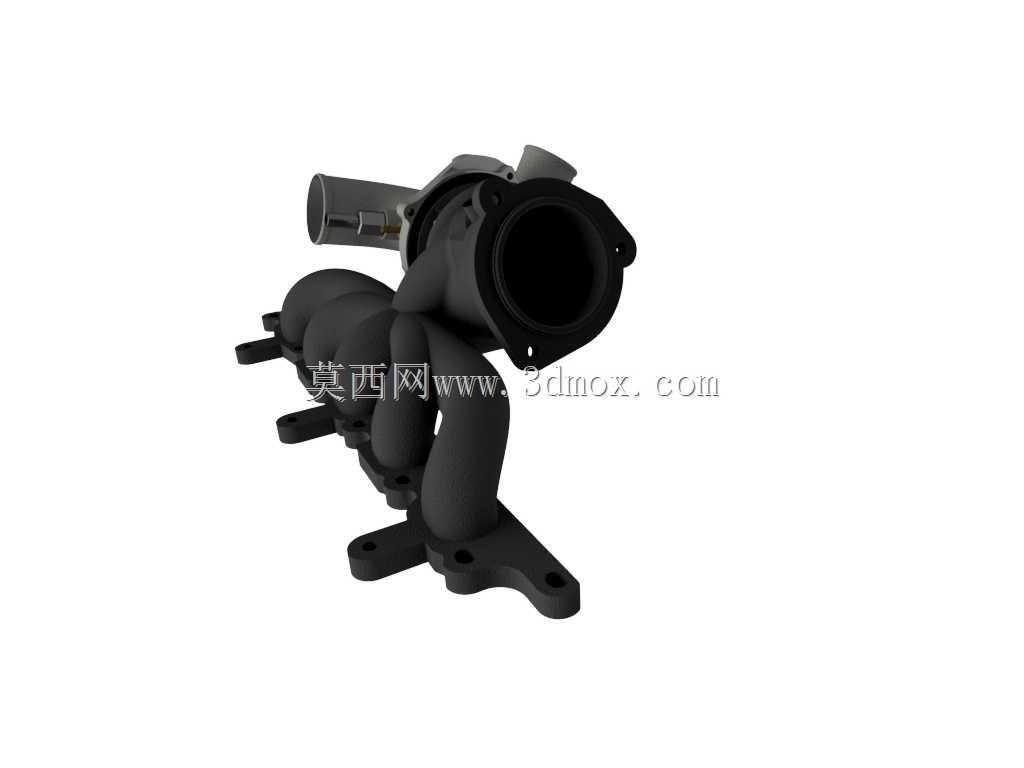

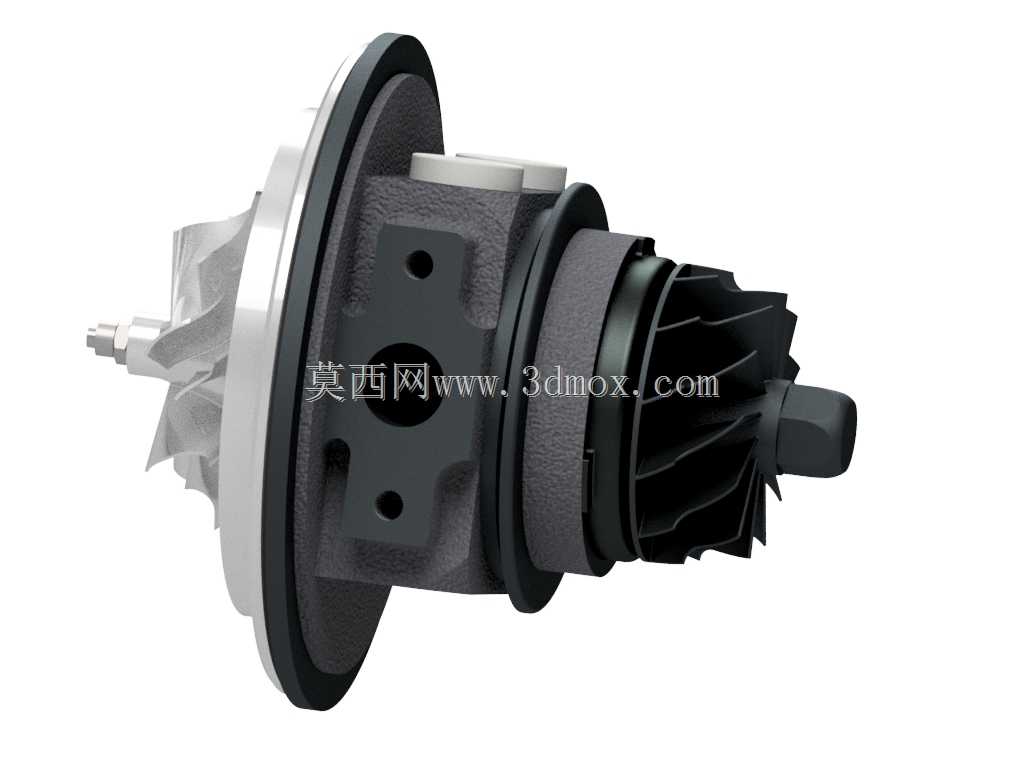

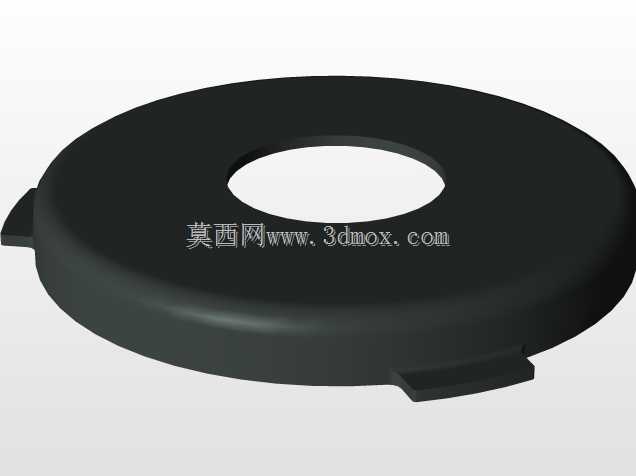

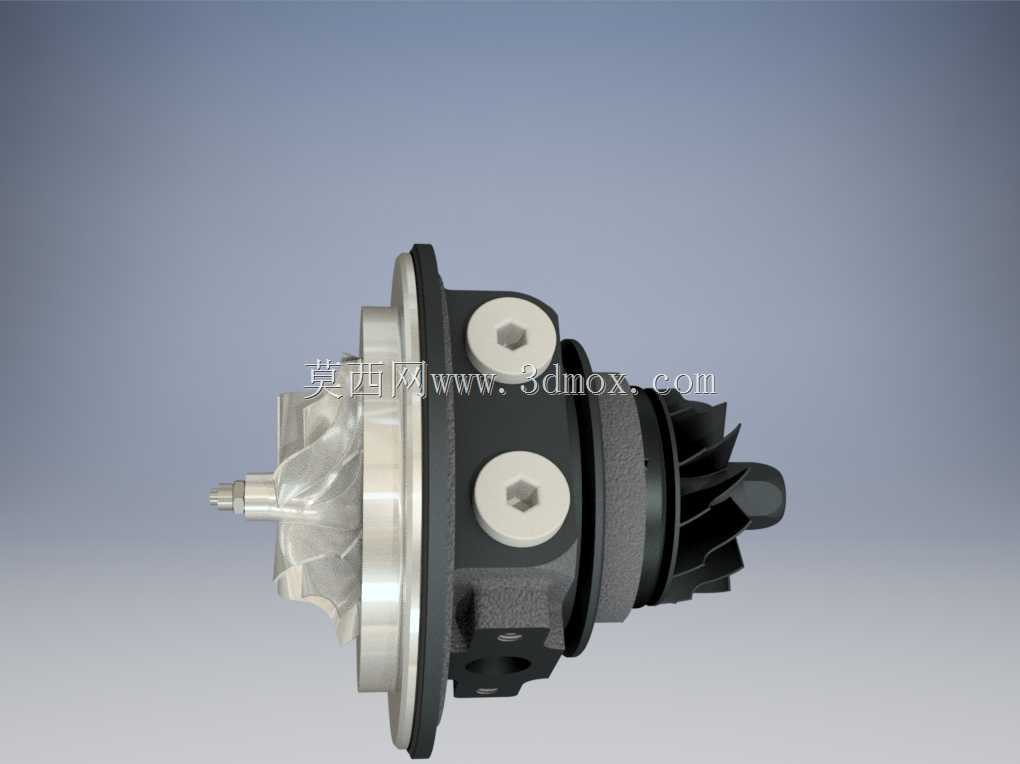

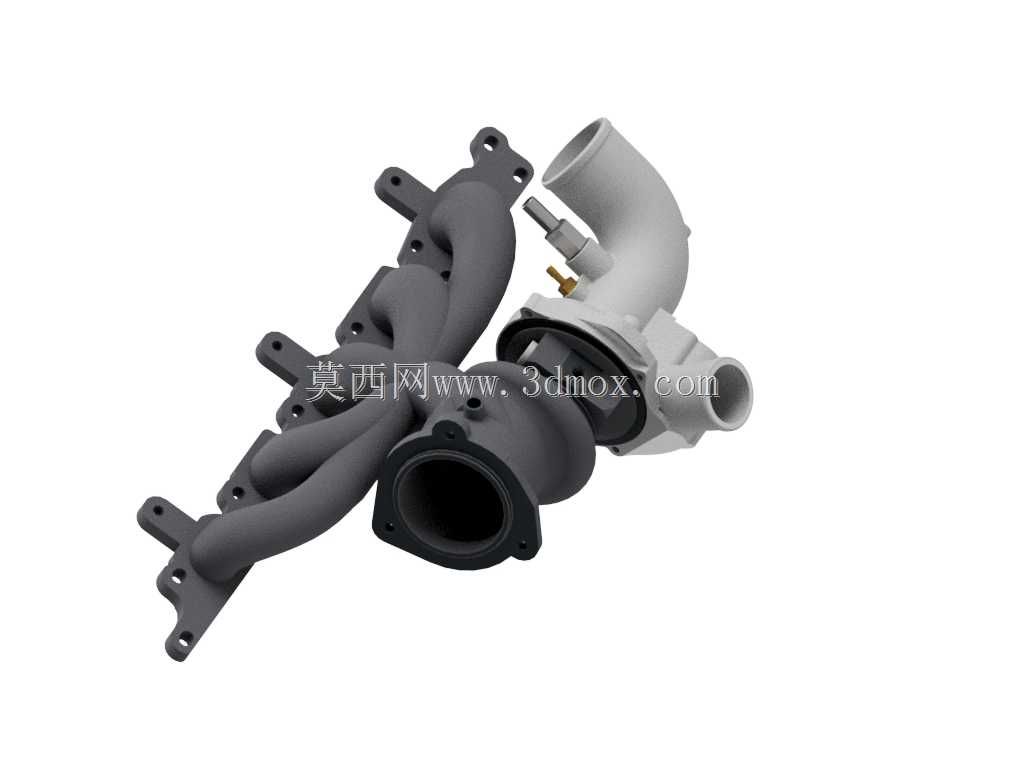

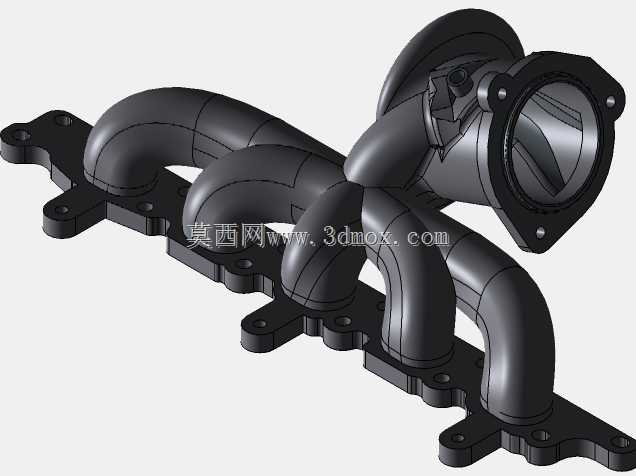

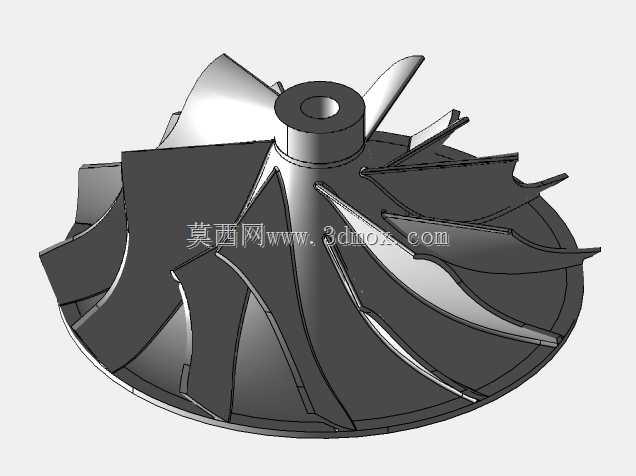

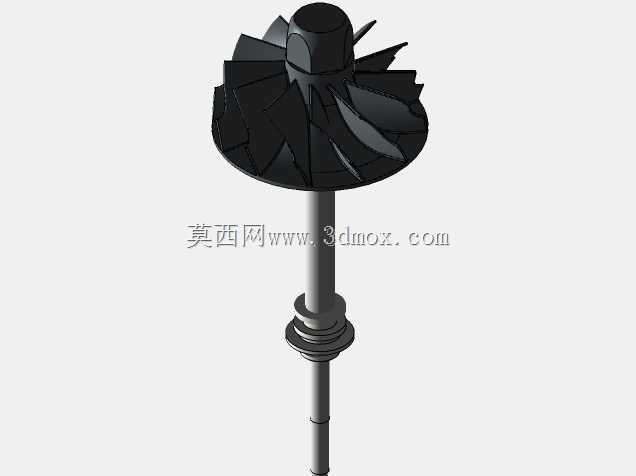

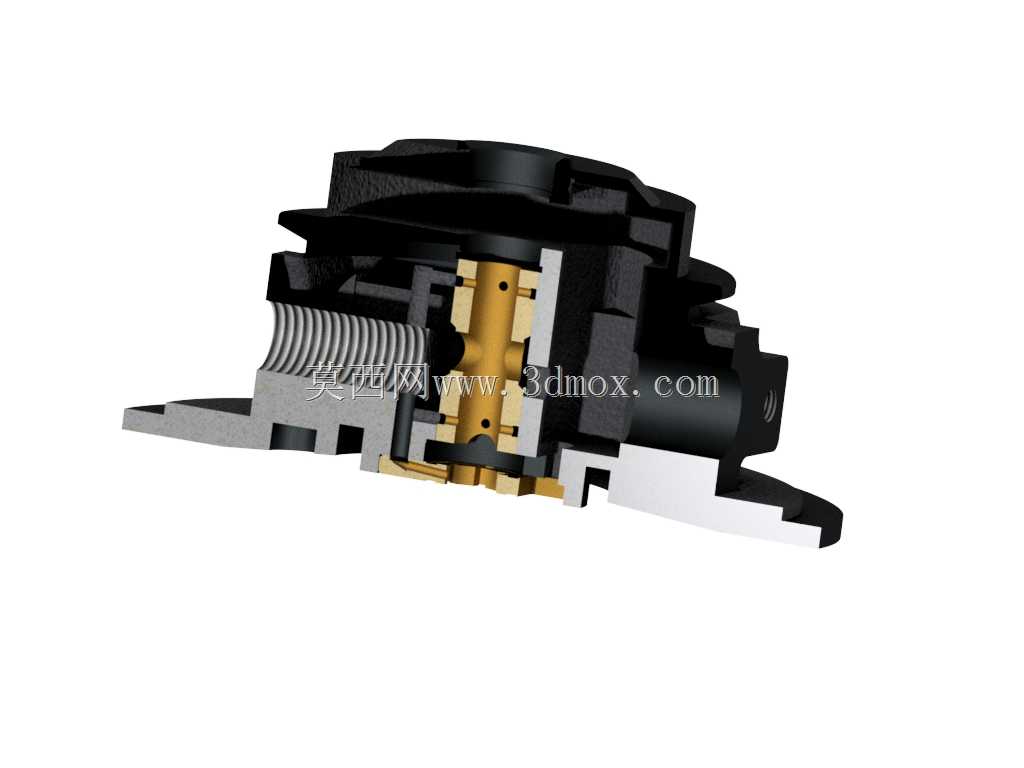

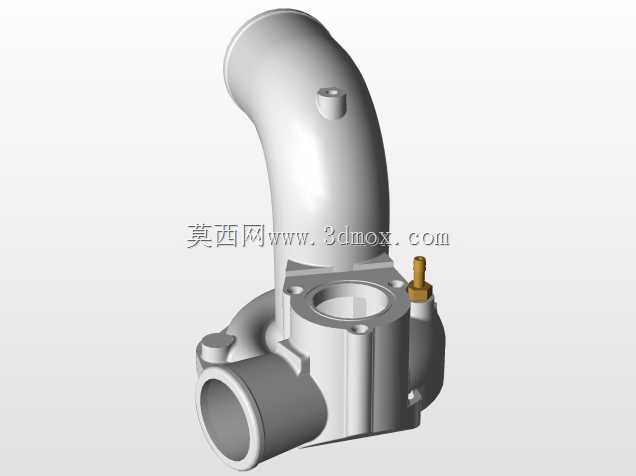

本次设计的半完整结构模型，还原了涡轮增压器的核心工作结构，包含升级后的压气机叶轮、进气外壳、机油油路、废气旁通阀控制电磁阀、管路卡箍、活塞、抽气门执行器、止推板、护板、衬套固定环卡夹等核心部件，其中活塞、止推环、止推环、衬套等内部零件目前与轴和轴承壳整合为一体结构，可直观展示涡轮增压器的核心工作逻辑，方便学习者理解增压过程中的气路、油路走向，以及废气驱动、同轴增压的核心原理。设计过程中参考了量产涡轮增压器的实际安装边界，压气机侧进气接口、涡轮侧排气接口的安装尺寸匹配福克斯2.5车型的原厂进排气管路位置，机油进出油口的位置符合车型发动机舱的油路布局，安装法兰的孔位预留了与排气歧管、进气中冷管路对接的安装空间，整体外形轮廓不会与发动机舱内的周边部件产生干涉，可直接用于动力改装方案的布局验证、维修教学的结构演示、相关专业课程的原理讲解。

模型还原了涡轮增压器的基本操作逻辑，可清晰展示有机油管路的润滑走向，以及涡轮增压器在不同工况下的废气旁通控制逻辑，虽然部分内部零件尚未拆分单独建模，部分螺柱孔的位置存在待优化的误差，但已经完整呈现了涡轮增压器的核心结构特征，既可以作为汽车维修教学的演示教具，帮助学员快速理解涡轮增压器的内部构造和工作原理，也可以作为汽车动力改装方案的参考模型，用于验证改装后发动机舱的布局合理性，还可以作为相关零部件设计的参考基准，为后续涡轮增压器的结构优化、零部件拆分设计提供基础框架，帮助设计人员快速完成相关部件的迭代优化，缩短产品开发周期。
