GT2052V涡轮增压器结构三维设计作品

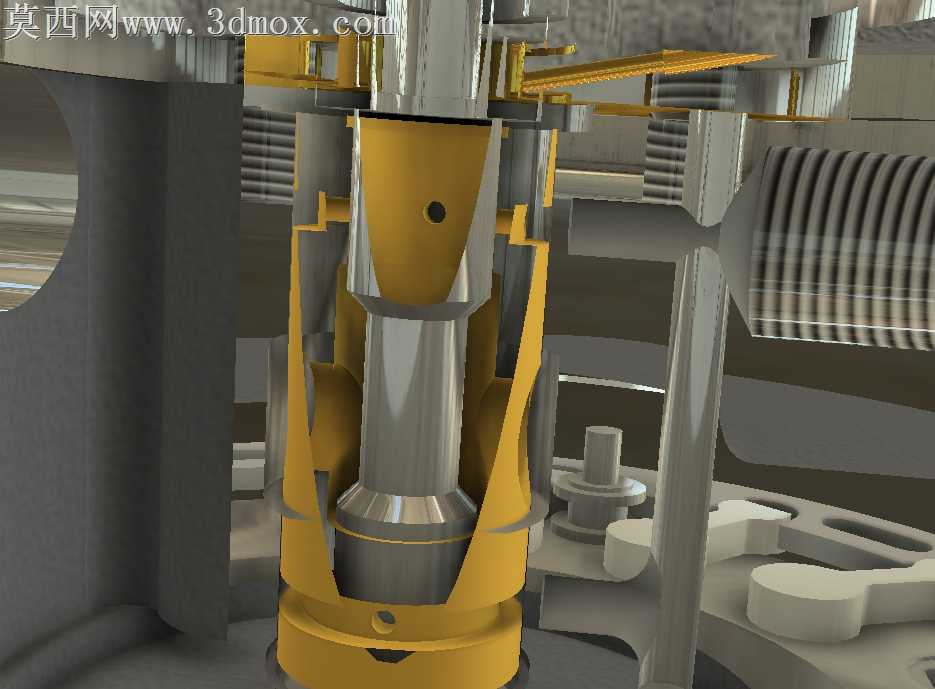

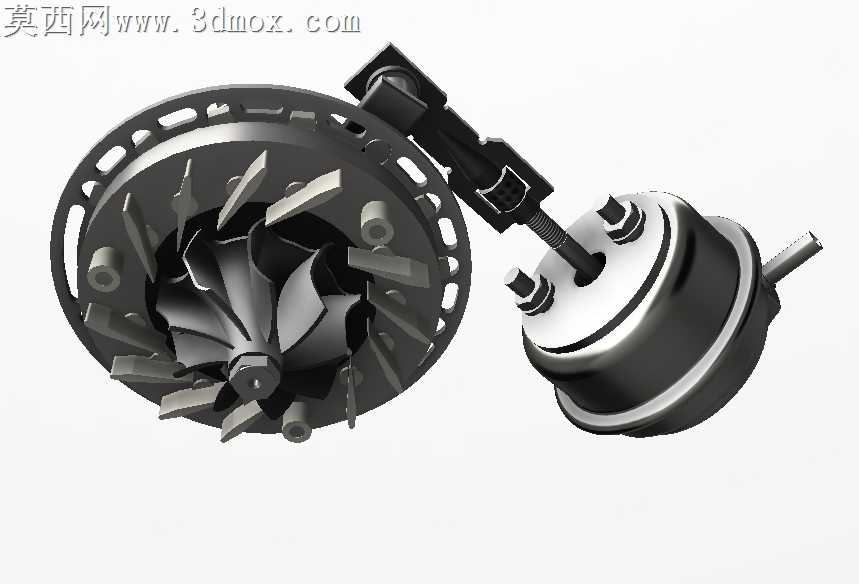

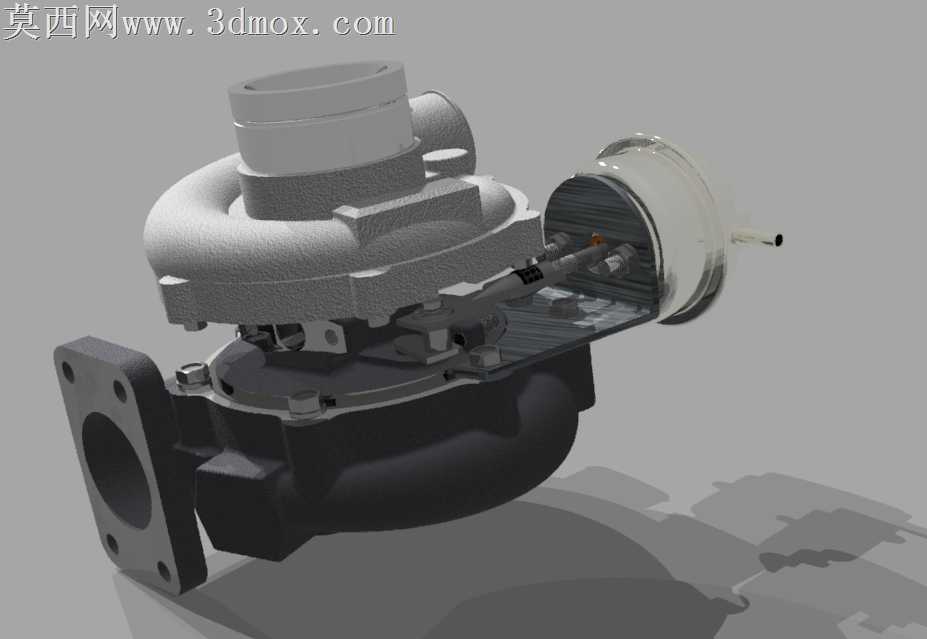

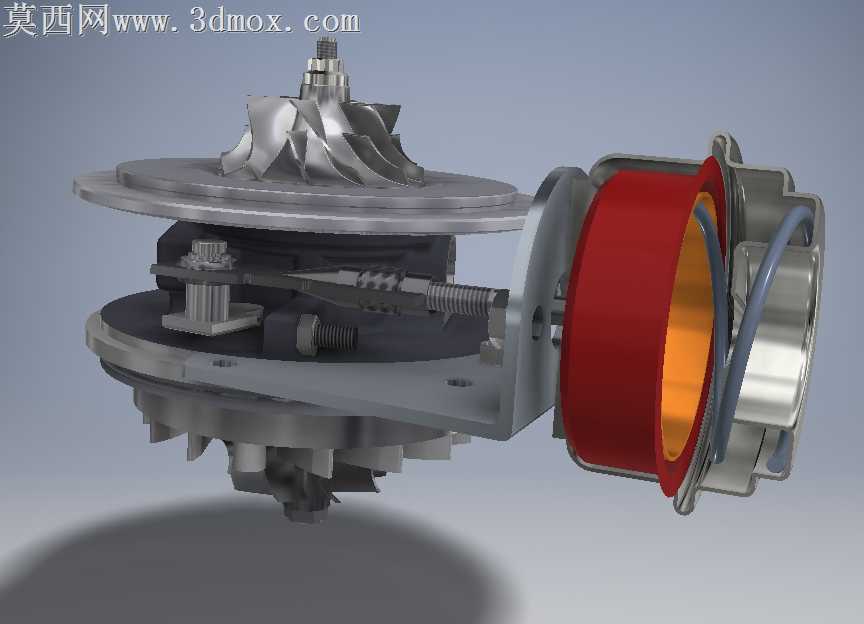

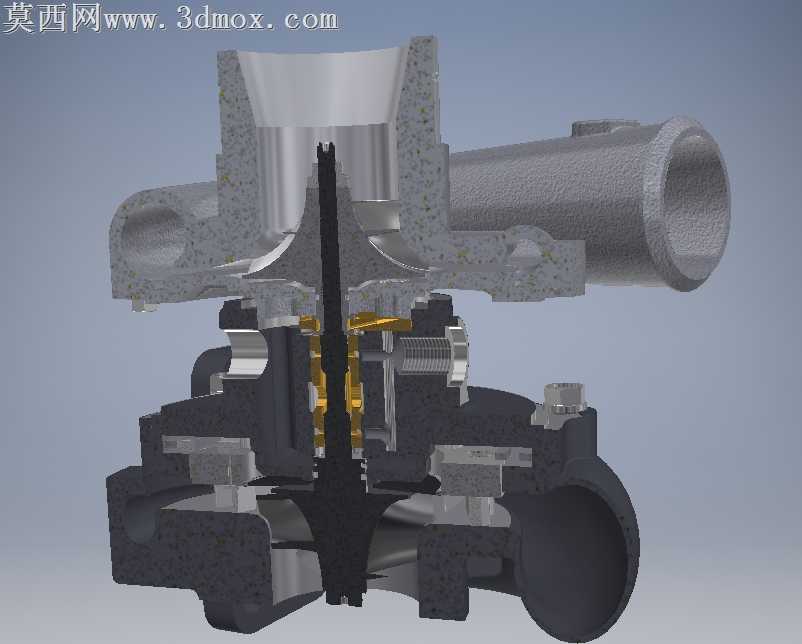

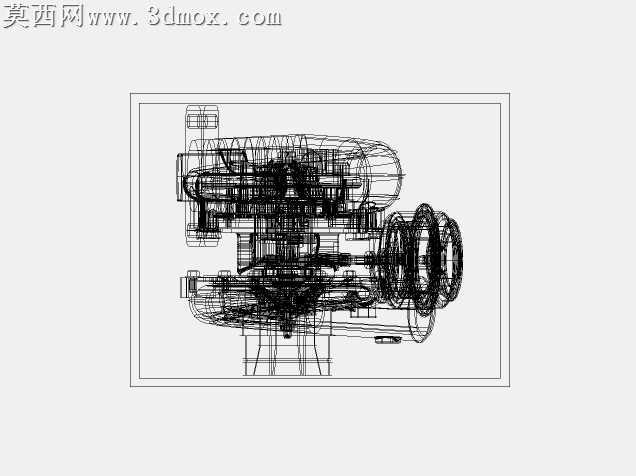

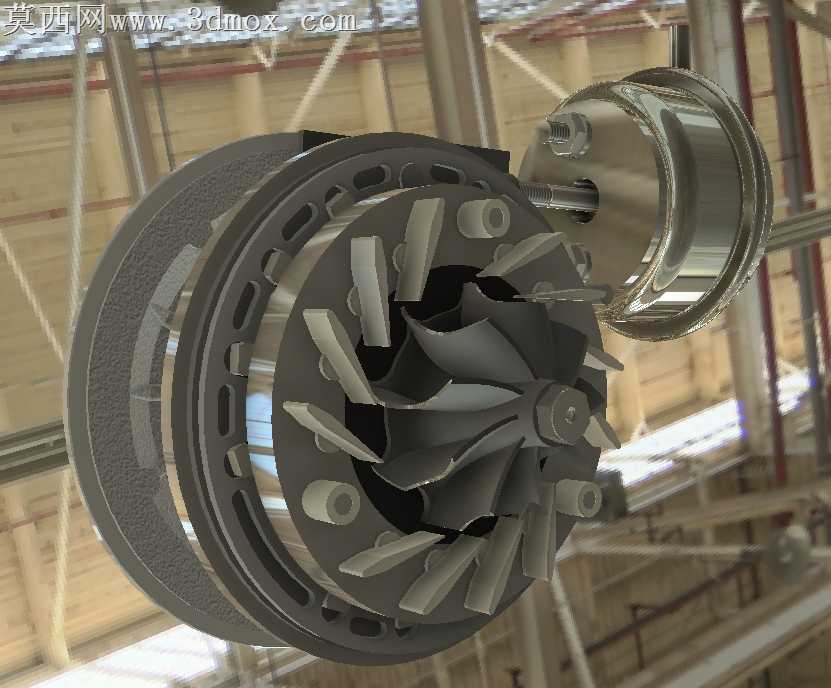

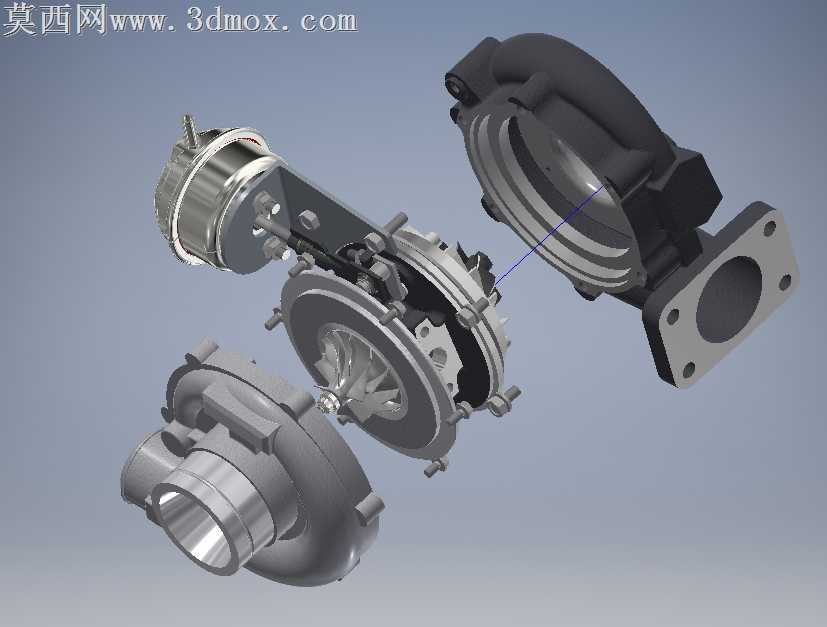

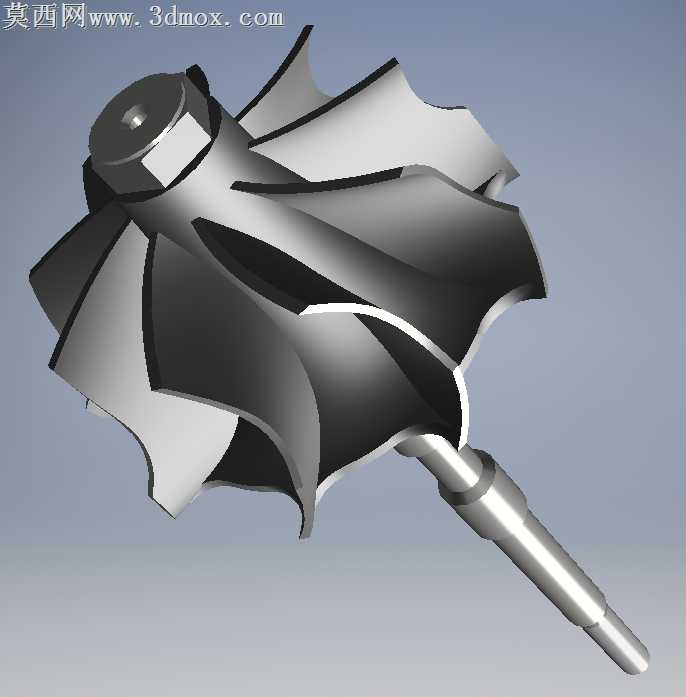

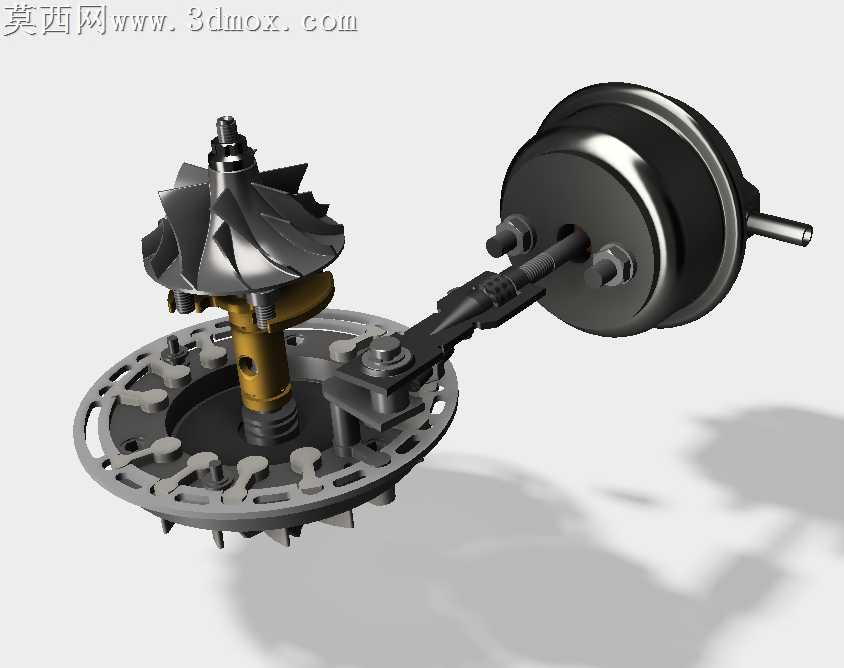

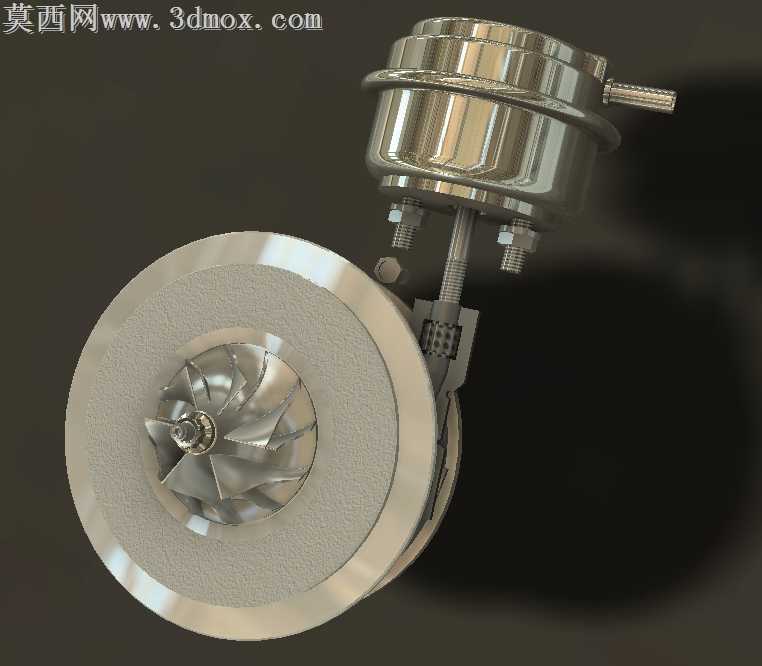

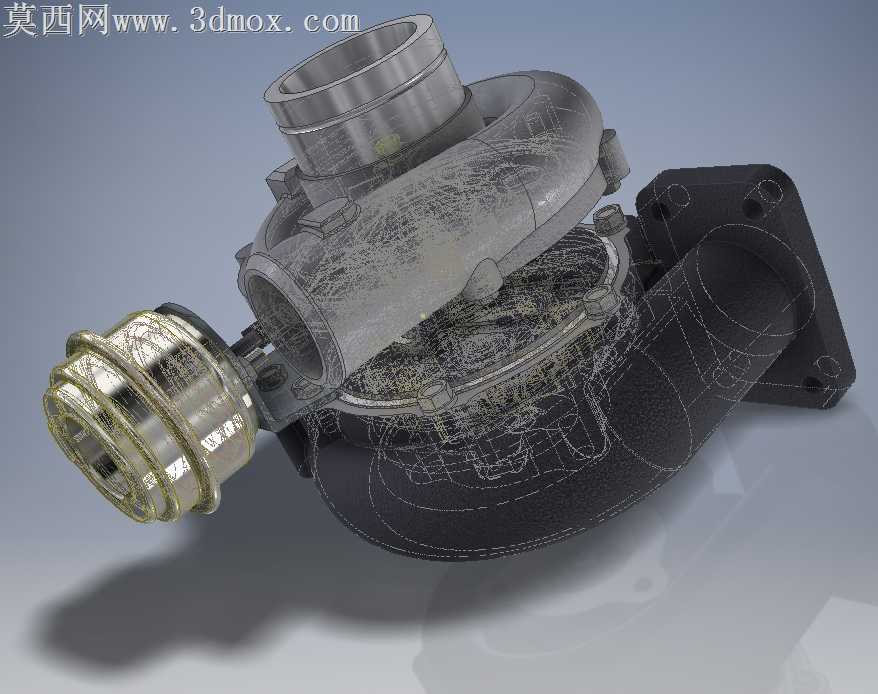

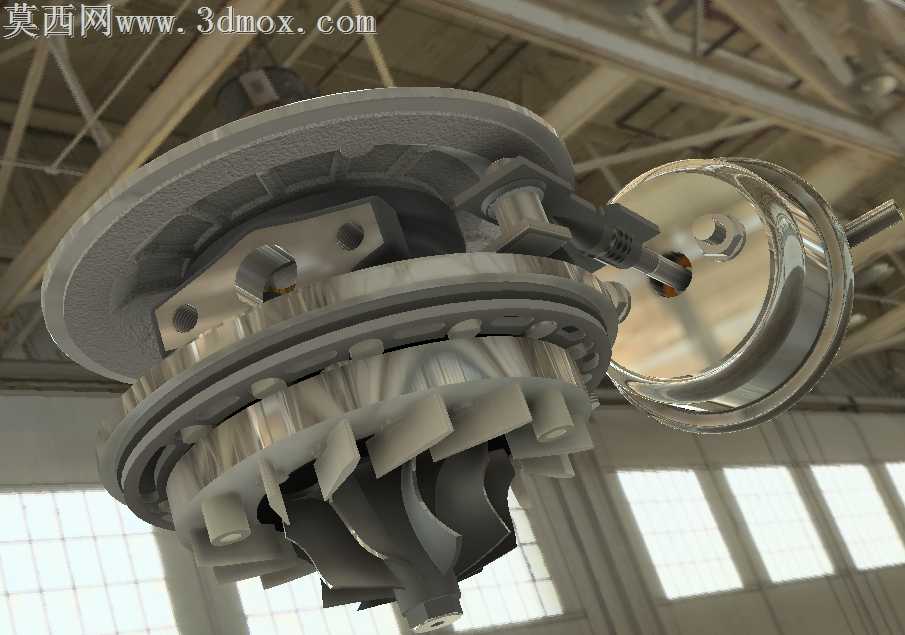

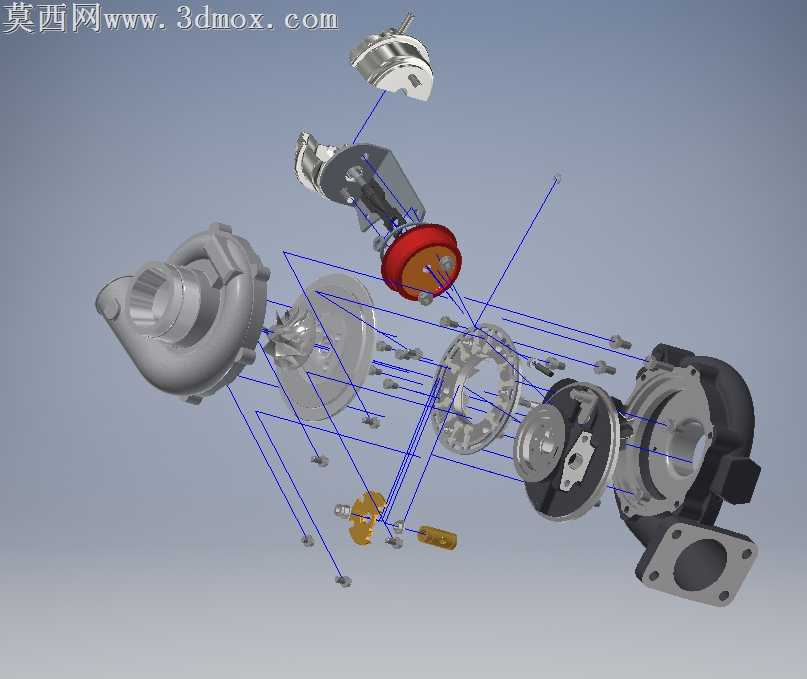

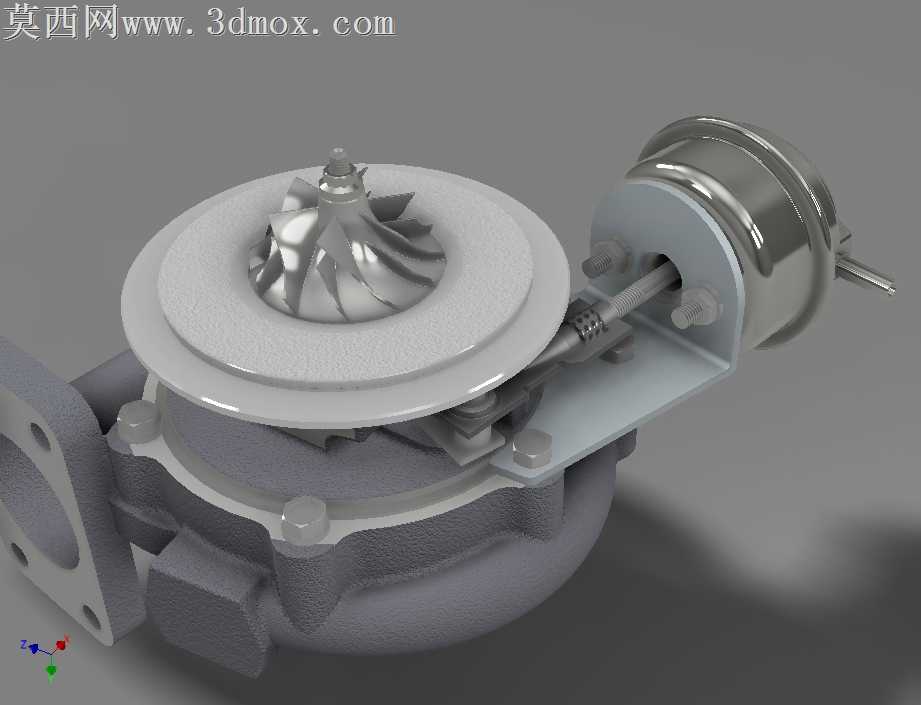

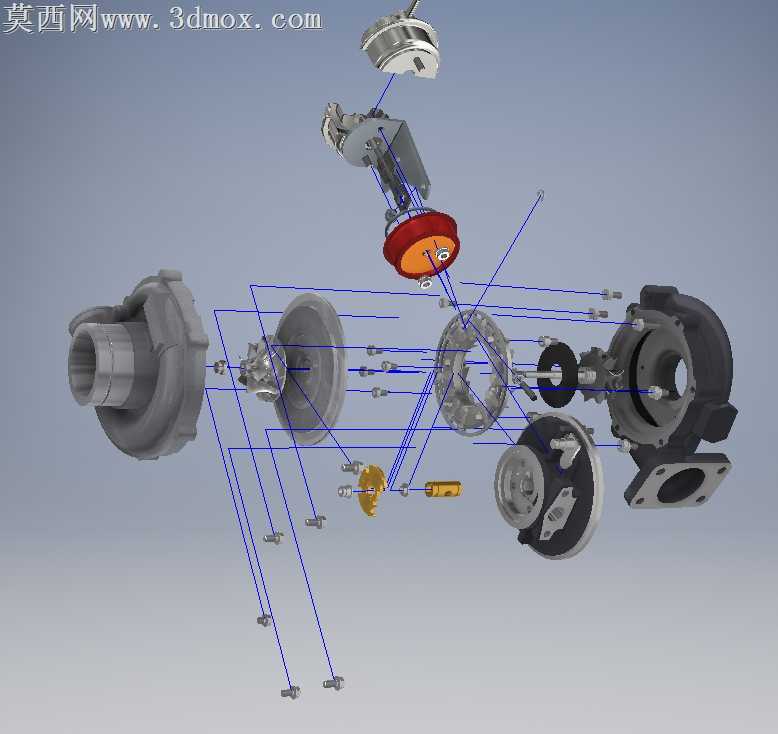

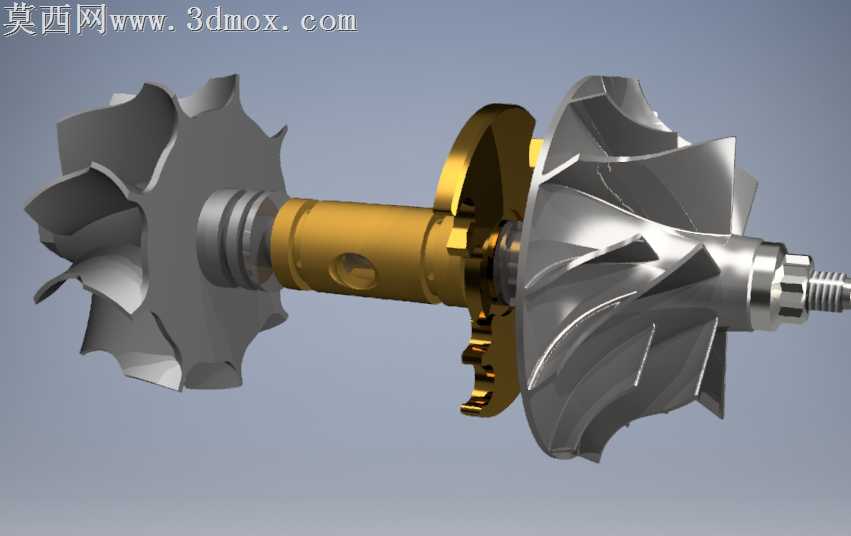

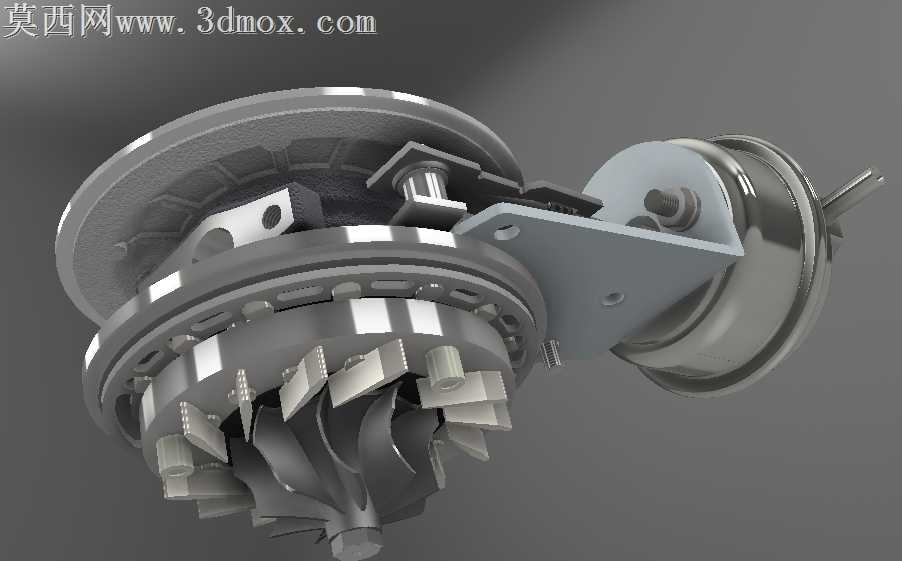

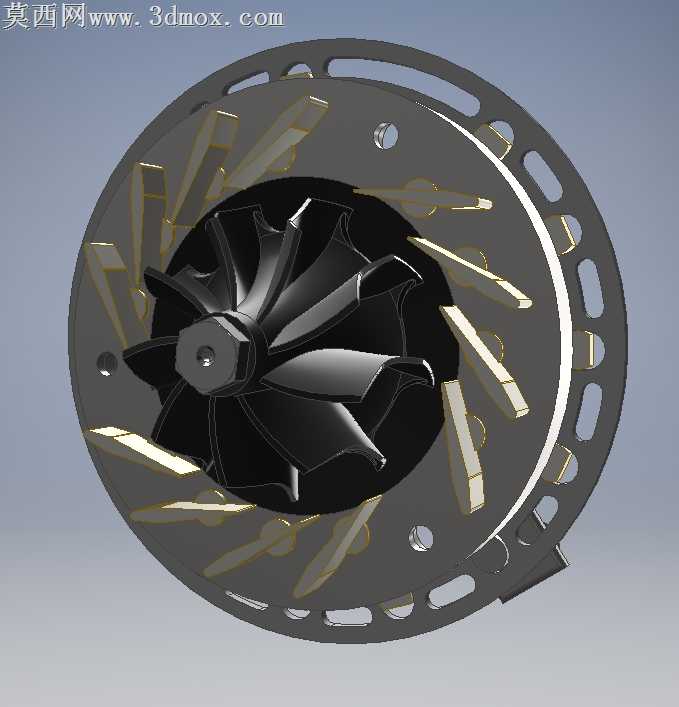

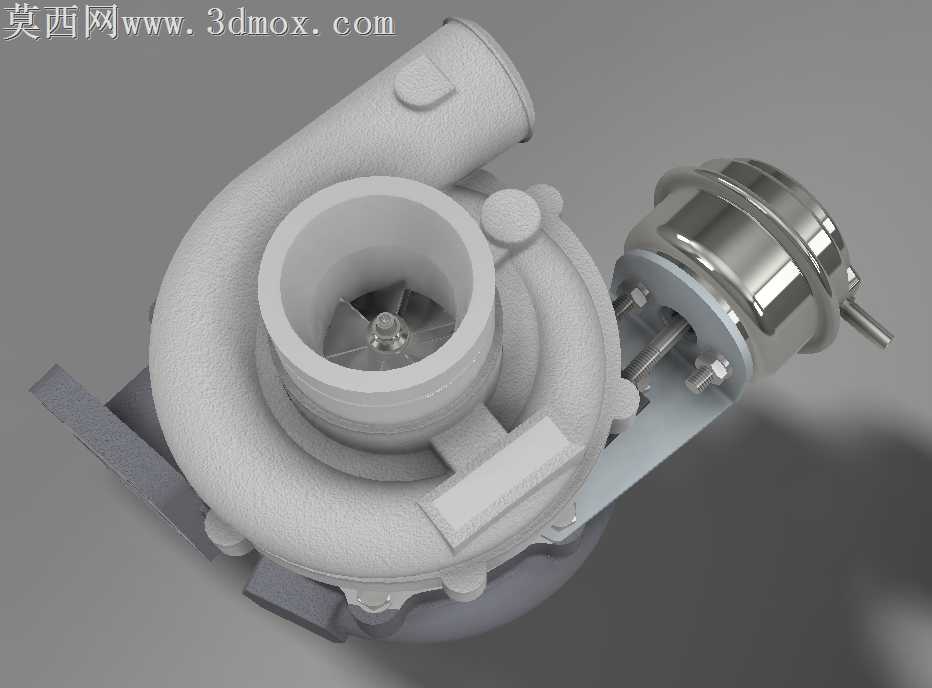

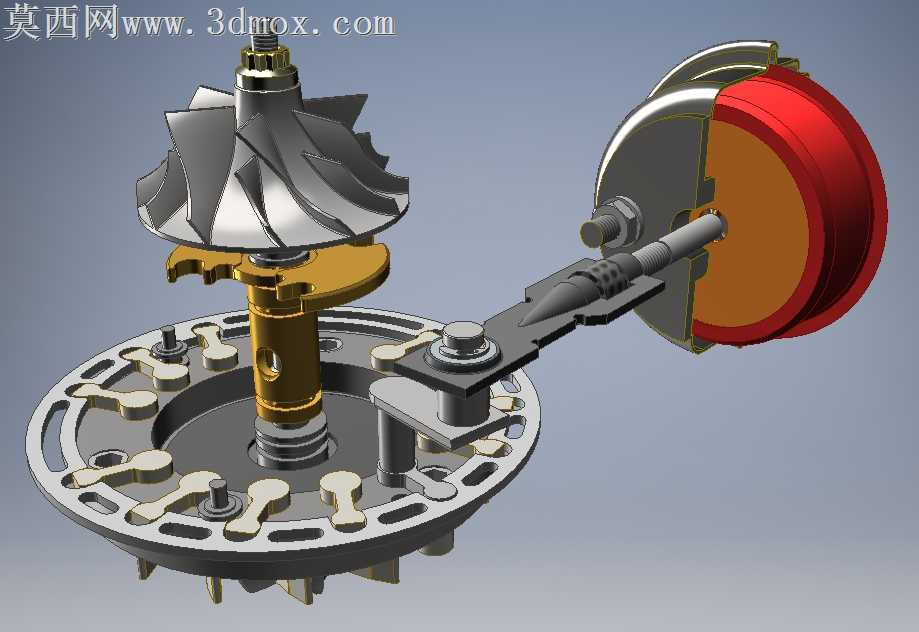

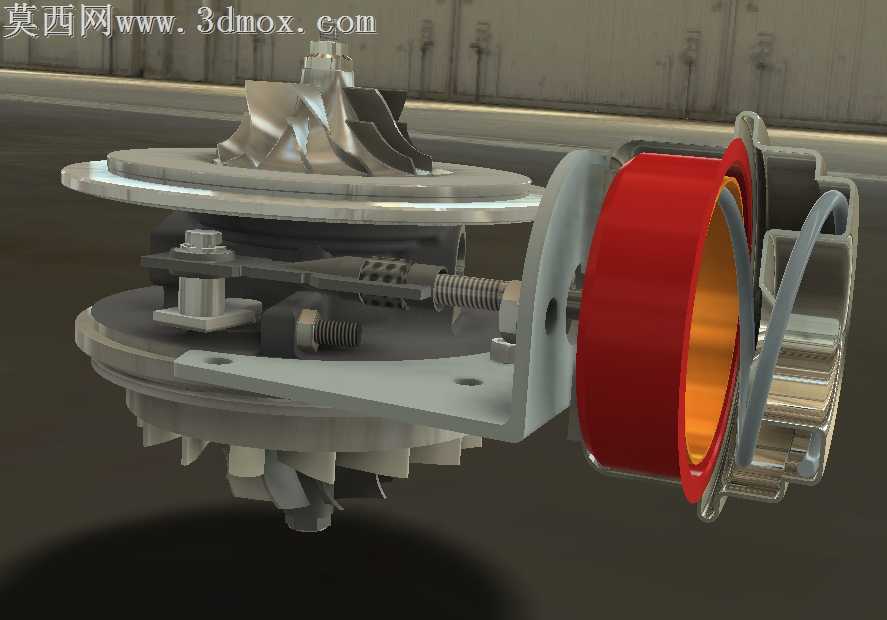

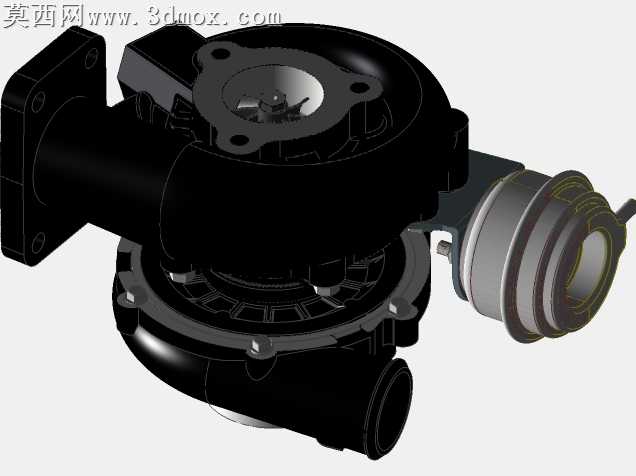

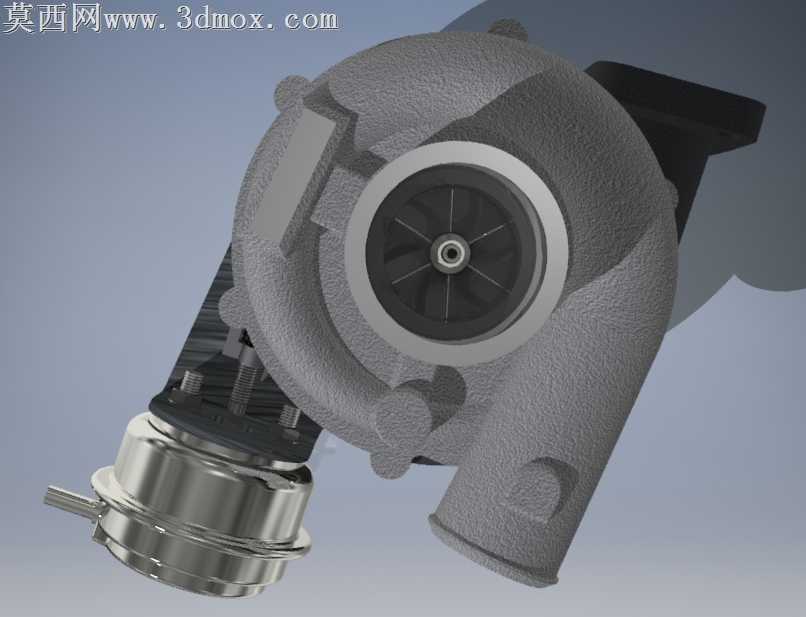

本作品为GT2052V涡轮增压器的完整三维建模设计，建模过程中严格遵循涡轮增压器的真实机械结构逻辑，对所有组成零件进行了精准的约束装配，确保各部件可模拟真实工作状态下的运动效果，能够直观演示执行器、喷嘴环组件的真实工作工况，同时还原压缩机叶轮、传动轴、叶轮组件的旋转运动特性。建模阶段针对涡轮增压器的核心结构做了细致还原，包括压气机壳的流道曲面、涡轮壳的腔体轮廓、中间体的轴承安装位、旁通执行器的连接结构都做了精准的几何刻画，对油封、密封环等细小结构做了合理简化，在保证结构展示完整性的前提下优化了模型的运行流畅度。材质设置上，针对不同部件的真实材质做了区分：压气机壳与涡轮壳采用铸铝与铸铁的哑光金属材质，还原铸造件表面的细微颗粒质感；叶轮与传动轴采用抛光合金钢材质，体现精密加工部件的金属光泽；旁通执行器的外壳做了氧化金属质感处理，连接管路采用橡胶材质的哑光深色效果，不同材质的区分让模型的结构层次更加清晰。渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，勾勒出涡轮增压器的整体轮廓与曲面起伏，辅助光源补亮暗部结构，避免腔体内部出现死黑区域，同时添加了柔和的地面阴影增强模型的立体感，线框叠加的展示方式可以同时呈现外观造型与内部结构的分布逻辑。设计思路上以教学演示为核心目的，优先保证结构运动逻辑的准确性，所有装配约束都参照真实涡轮增压器的装配关系设置，可直接用于运动仿真演示，帮助观者理解可变截面涡轮增压器的工作原理，虽然受硬件条件限制未做极致的写实渲染，但完整保留了所有核心结构细节与油路、装配连接关系，能够满足机械原理教学、结构认知学习的使用需求，清晰展现涡轮增压器从废气驱动涡轮到压缩进气的完整结构逻辑。
