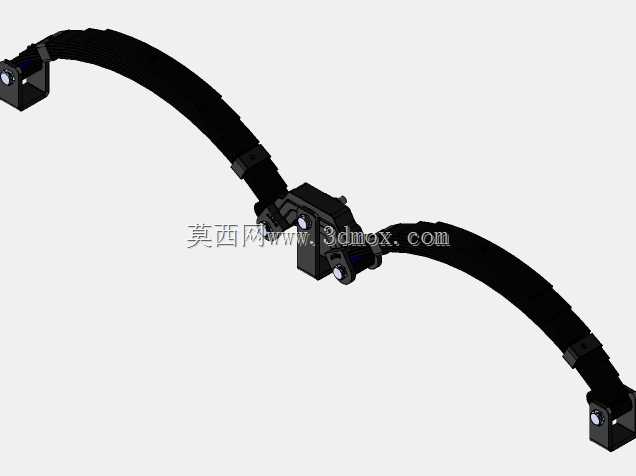

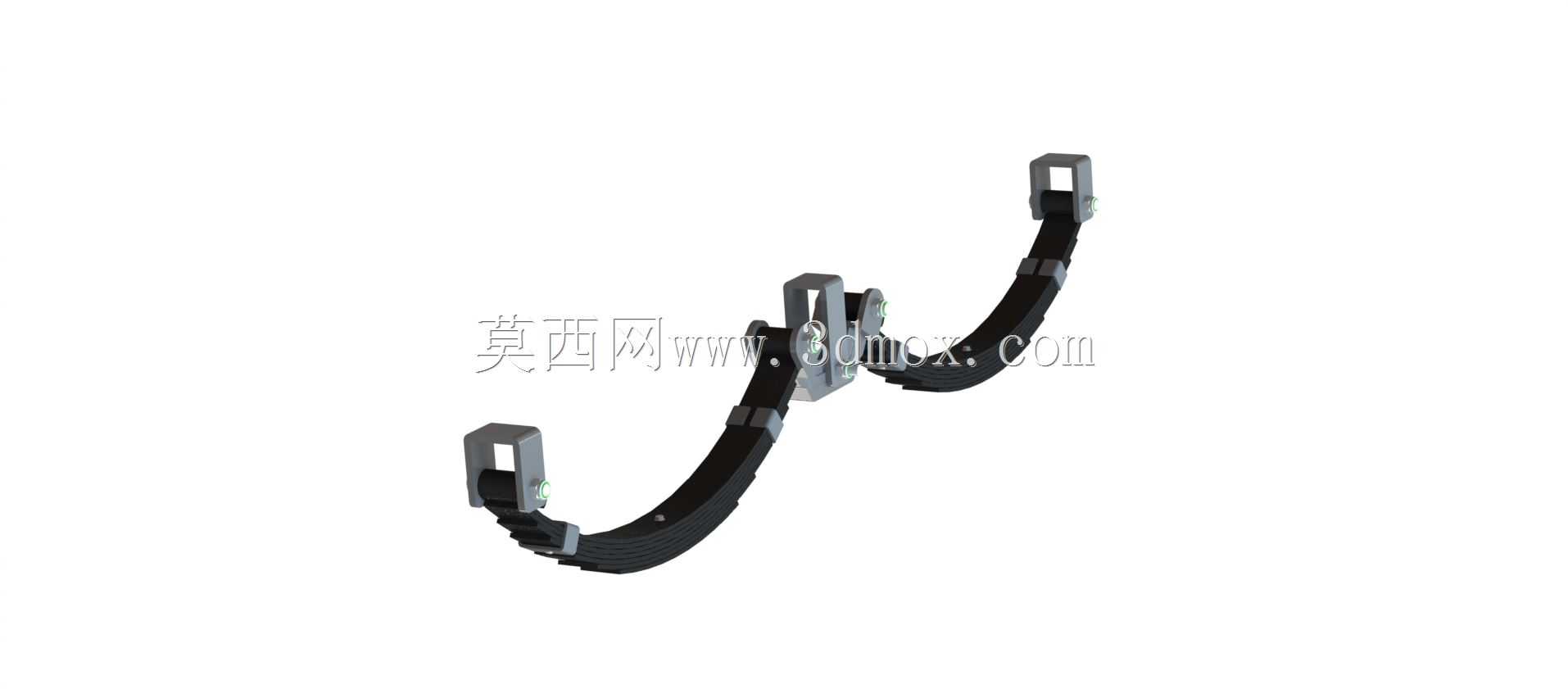

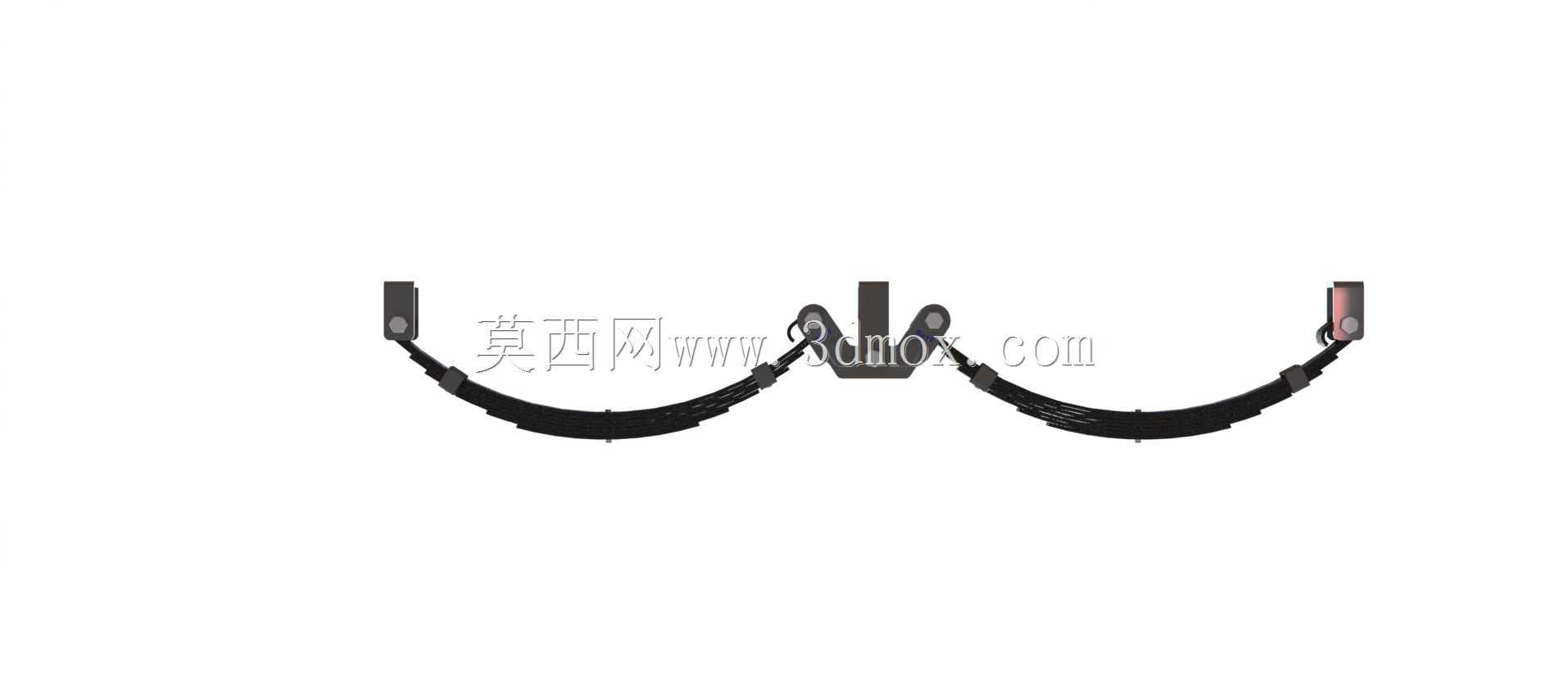

适配15-16英寸车轮双辊摇臂悬架结构

这款双辊摇臂悬架主要面向轻型非道路作业车辆、小型电动代步车辆以及定制改装特种车辆的底盘悬挂场景，核心作用是在车辆行驶过程中承接车轮与车架之间的力传递，同时缓冲路面颠簸带来的冲击载荷，兼顾行驶平顺性与操控稳定性，适配15至16英寸规格的车轮，覆盖了多数轻型乘用、作业车辆的轮辋尺寸选型范围。从功能特性来看，该悬架采用对称式双摇臂布局，两侧摇臂通过中部连接基座与车架主体固定，摇臂末端设置车轮安装位，板簧式弹性元件沿摇臂延伸方向布置，能够在车轮受路面冲击产生上下跳动时，通过弹性元件的形变吸收冲击能量，同时双摇臂的结构形式可以精准约束车轮的跳动轨迹，减少轮胎异常磨损，保证车轮定位参数在跳动行程内保持在合理区间，避免转向过程中出现轮距大幅变化、转向回正力异常等问题。在设计思路上，这款悬架优先考虑了安装通用性与维护便捷性，中部连接基座设置了多组标准化安装孔位，能够适配不同宽度的车架主梁安装需求，无需对车架进行大规模改制即可完成装配；摇臂与弹性元件、连接基座之间采用铰接式连接结构，铰接点预留了润滑脂加注通道，可在日常维护时快速完成润滑保养，降低铰接点的磨损速率，延长悬架整体使用寿命。从安装边界来看，该悬架整体呈对称弧形展开，两侧安装位的横向间距匹配15-16英寸车轮的轮距设计要求，中部基座的安装面高度适配常规轻型车辆的底盘离地间隙设定，摇臂的上下跳动行程经过校核，既能够满足非铺装路面的大冲击缓冲需求，又不会在极限压缩状态下与车架、轮拱部件发生运动干涉；摇臂末端的车轮安装位采用通用轮毂连接孔距，能够直接适配同规格的常规轮毂部件，降低配套选型的成本。在实际应用场景中，这款悬架既可以用于小型电动场地作业车、厂区转运车的底盘配套，也可用于低速全地形车、定制改装休闲车辆的悬挂改装，结构形式简单可靠，承载能力能够满足轻型车辆的额定载荷需求，同时弹性元件的刚度经过匹配调校，在空载与额定载荷状态下都能保持合适的车身高度，不会出现空载时悬架过硬、满载时悬架过度压缩的问题，能够为车辆提供稳定的支撑性能与舒适的滤震表现。
