往复旋转运动转换斯科奇轭机构

斯科奇轭机构也被称为开槽连杆机构，是机械传动领域中实现直线往复运动与旋转运动双向转换的经典结构，在各类需要规整运动形式转换的工业场景中有着广泛应用。在实际生产场景中，这类机构常被应用于小型冲压设备的动力端、计量泵的驱动单元、纺织机械的往复排线结构、以及部分自动化生产线的短行程直线推送工位，相比传统曲柄滑块结构，它的运动输出特性更稳定，能够在恒定转速输入下，输出等振幅的简谐直线运动，不会出现曲柄滑块结构在行程端点的加速度突变问题，能有效降低设备运行过程中的冲击与振动，提升整套传动系统的运行平稳性与零部件使用寿命。

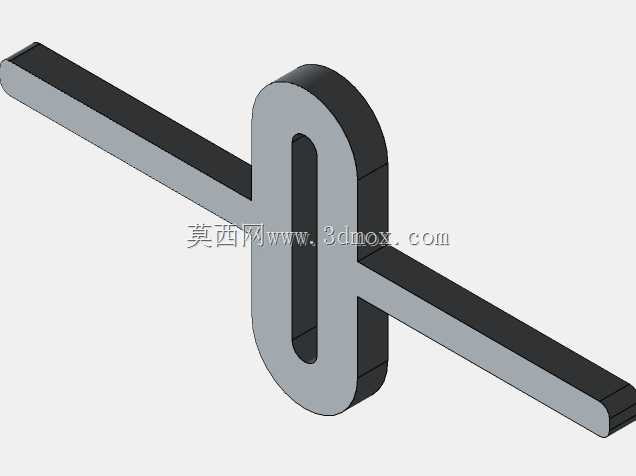

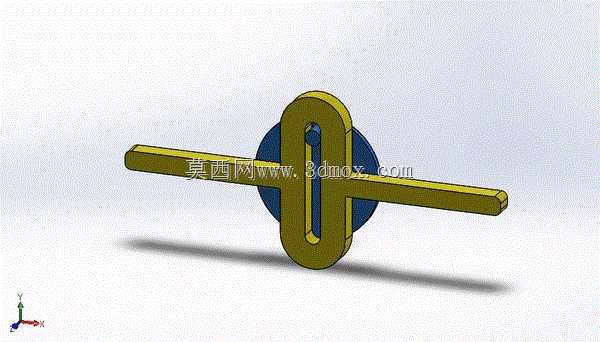

从功能特性来看，这套机构的核心传动逻辑十分清晰：做旋转运动的圆盘部件上设置有偏心销，偏心销嵌入滑动轭板的纵向通槽内，当圆盘做定速旋转运动时，偏心销会在通槽内做上下方向的相对滑动，同时带动轭板连同与其刚性连接的水平滑杆做左右方向的直线往复运动；反之，当水平滑杆被输入直线往复动力时，也可以通过槽内的偏心销带动圆盘做定轴旋转运动，双向传动的特性让它可以适配不同的动力输入输出需求。在设计这套结构时，首先需要根据应用场景的行程需求确定偏心销的旋转半径，这个半径值直接决定了往复运动的总行程，也就是滑杆从最左端到最右端的移动距离为偏心半径的两倍；其次需要匹配滑动轭板的通槽长度，通槽的有效长度需要大于两倍偏心半径，避免偏心销在旋转过程中与槽的上下端面发生卡滞，同时通槽的宽度需要与偏心销的直径做间隙配合，既要保证滑动顺畅无卡滞，也要控制配合间隙避免运动过程中出现过大的回程误差。

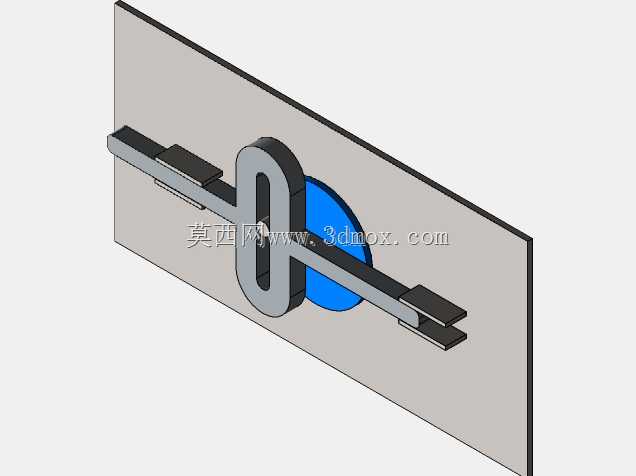

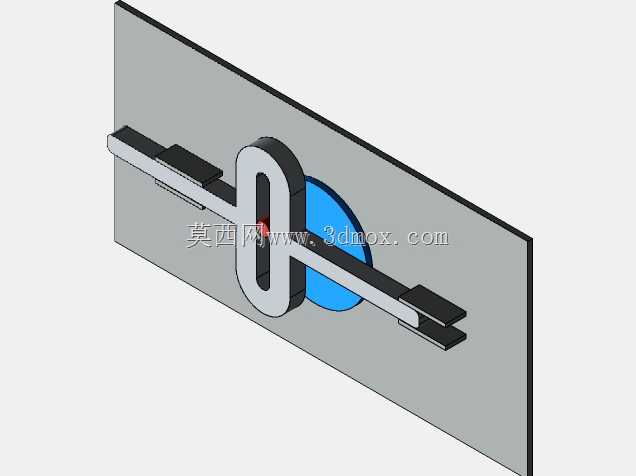

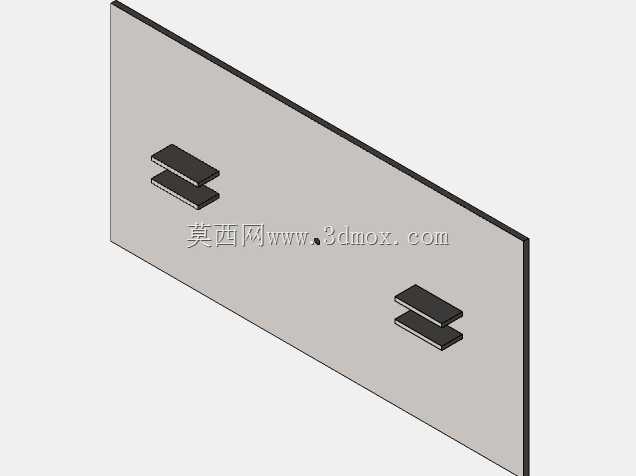

从安装边界来看，整套机构的安装基准为后方的固定安装板，旋转圆盘的转轴需要垂直固定在安装板上，保证旋转平面与安装板平面平行；水平滑杆需要配套设置两个直线导向支撑座，两个支撑座分别布置在滑动轭板的左右两侧，保证滑杆的运动方向与轭板的往复方向完全同轴，避免出现侧向力矩导致滑杆磨损加剧。在外形尺寸的匹配上，滑动轭板的外形轮廓需要避让旋转圆盘的运动范围，轭板的上下端面与圆盘外圆需要保留足够的安全间隙，避免运动过程中发生运动干涉；偏心销的伸出长度需要同时满足嵌入通槽的深度要求，以及与圆盘的连接强度要求，保证在高频往复运动过程中不会出现销体变形或者脱出的问题。这类结构的运动规律十分规整，活塞也就是滑杆的位置随时间变化呈现标准的恒定振幅正弦波形，在给定恒定转速的工况下能够输出稳定频率的往复运动，非常适合应用在对运动节律有精准要求的设备当中，比如定量灌装设备的推送机构、振动测试平台的驱动单元，都可以通过这类机构获得稳定可控的往复运动输出，相比其他直线运动实现结构，它的组成零件更少，传动链更短，维护成本更低，在中短行程的往复运动场景中有着极高的应用性价比。
