FRC赛事用摇杆式摇臂转向架悬架结构

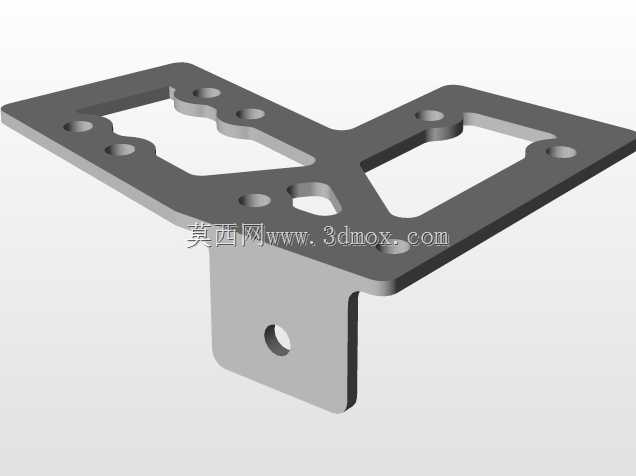

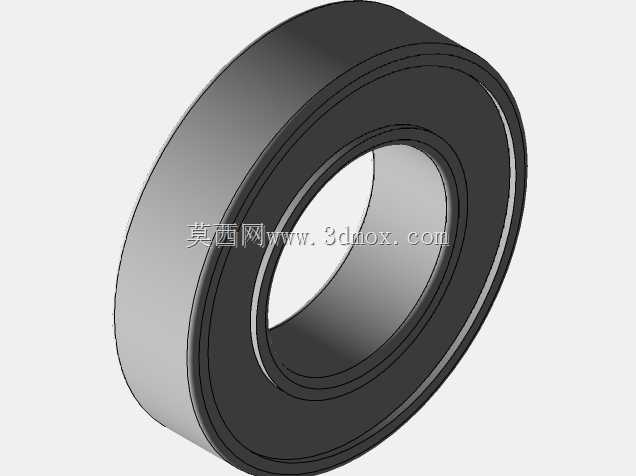

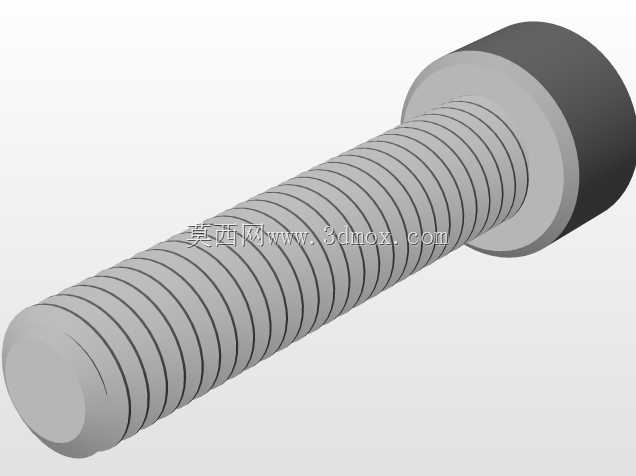

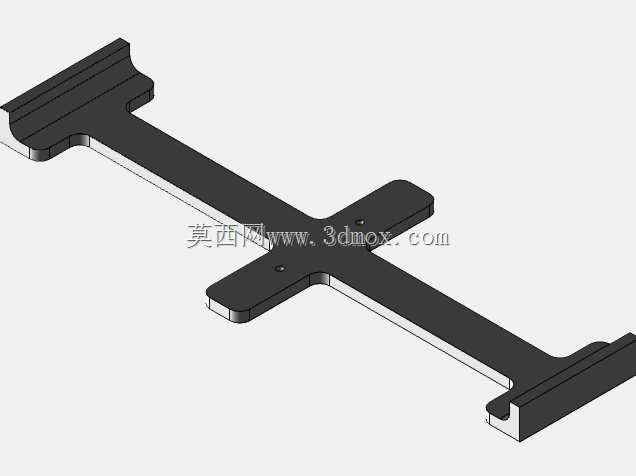

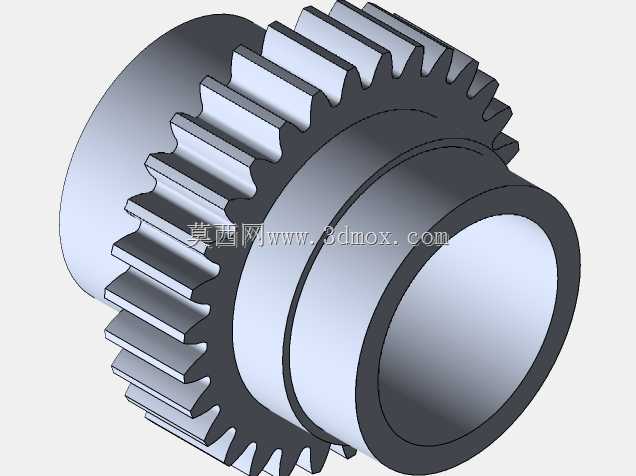

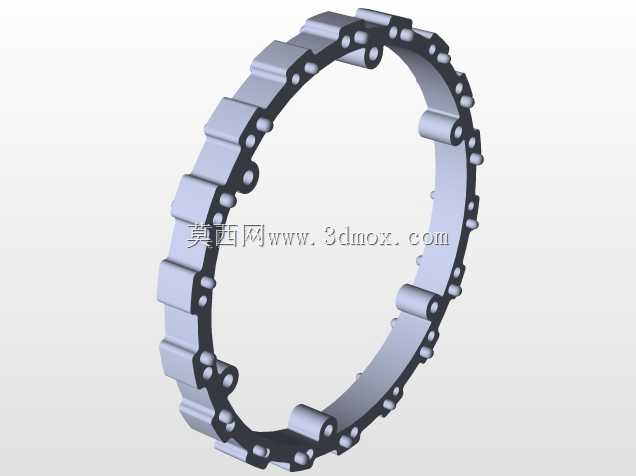

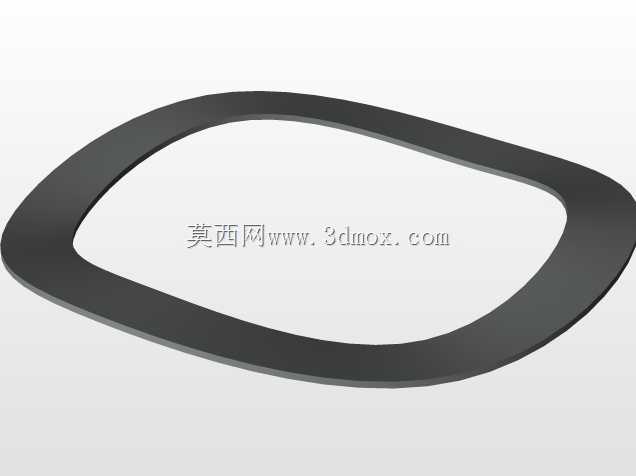

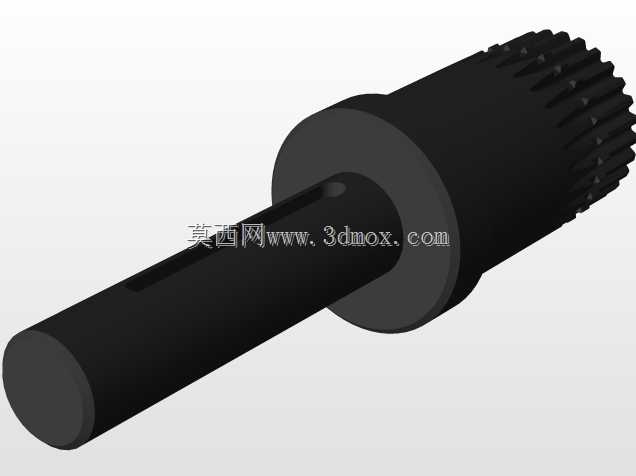

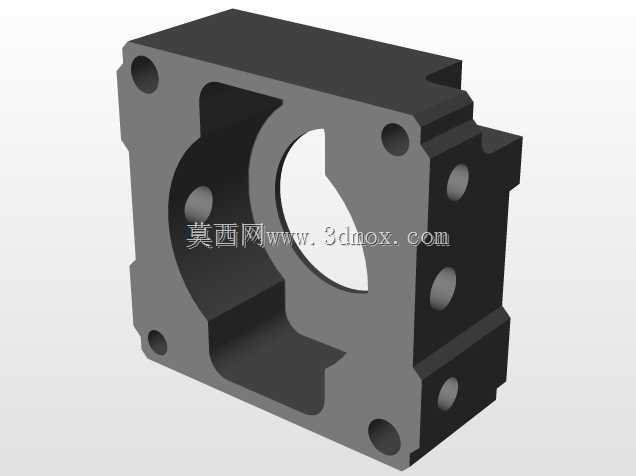

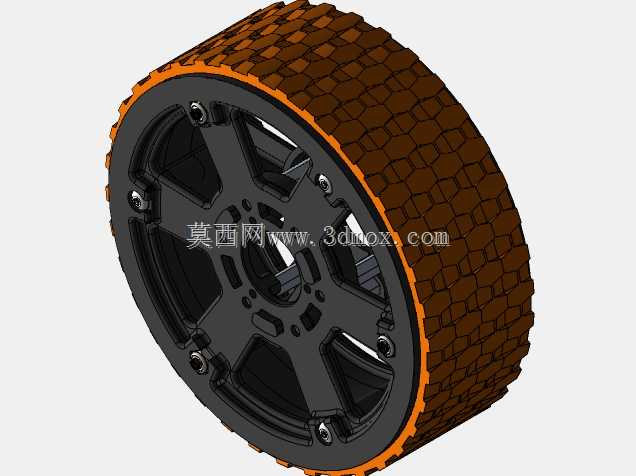

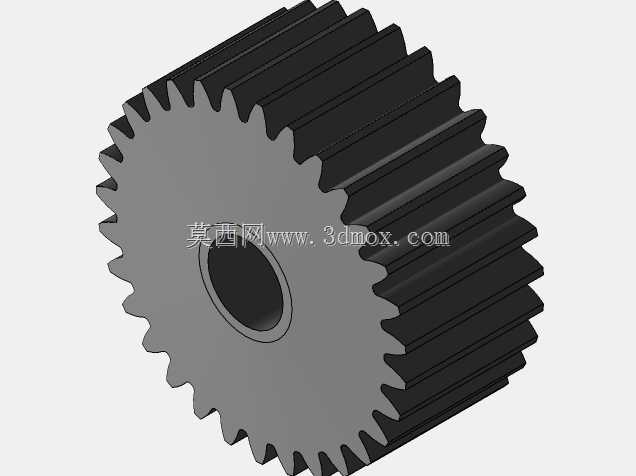

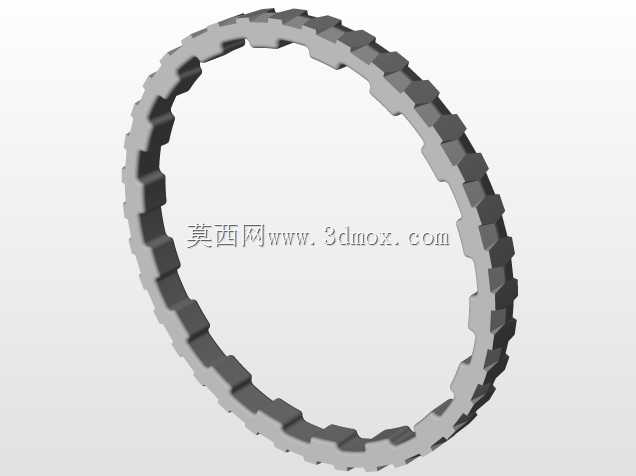

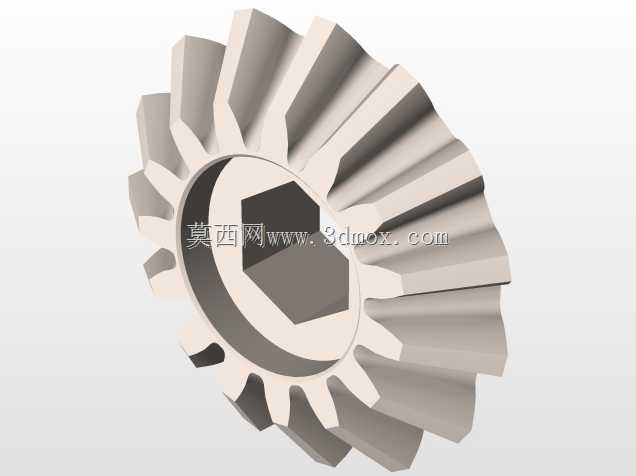

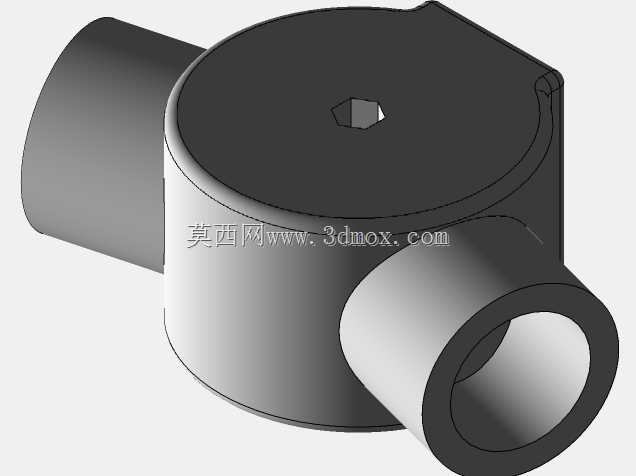

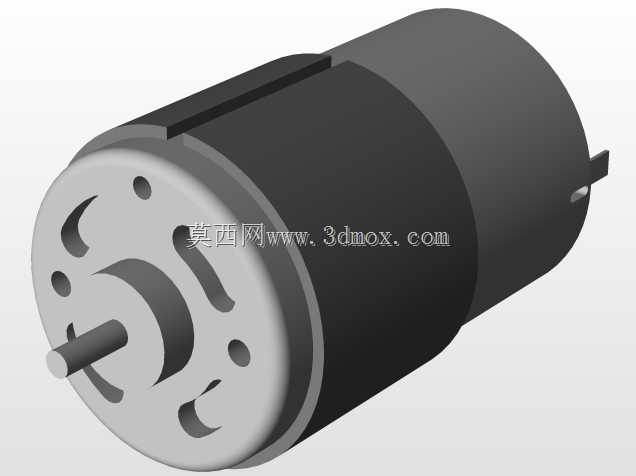

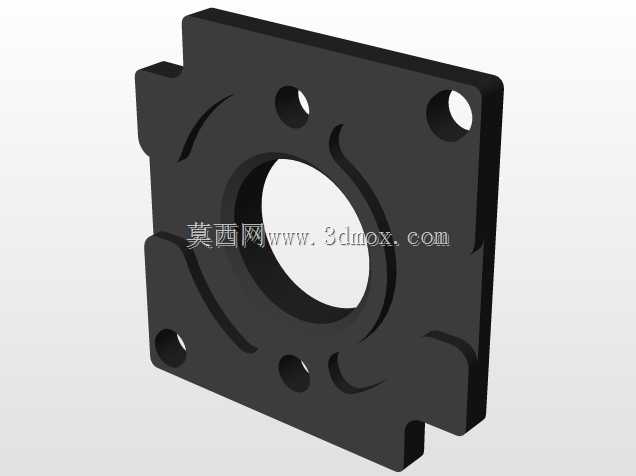

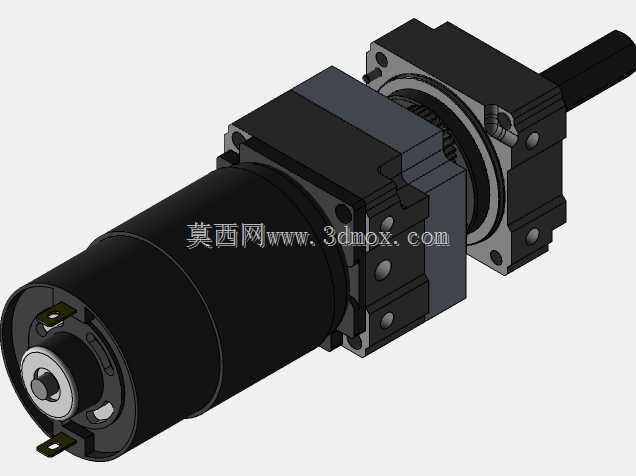

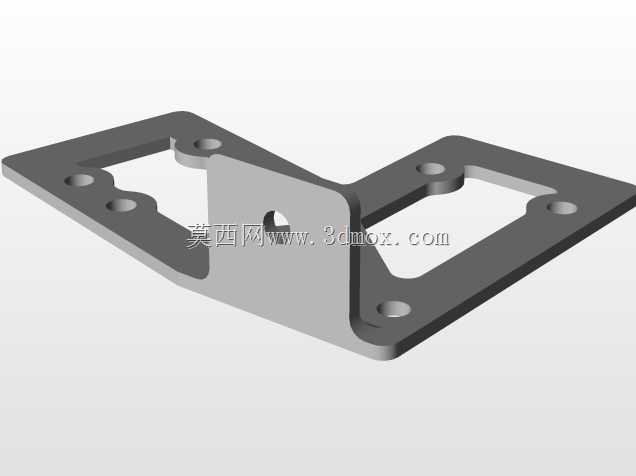

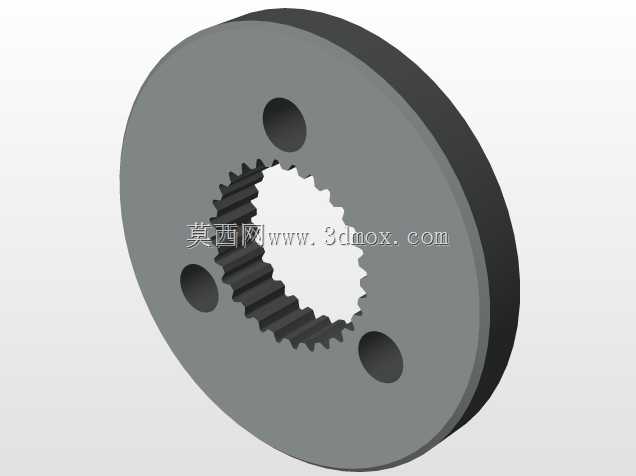

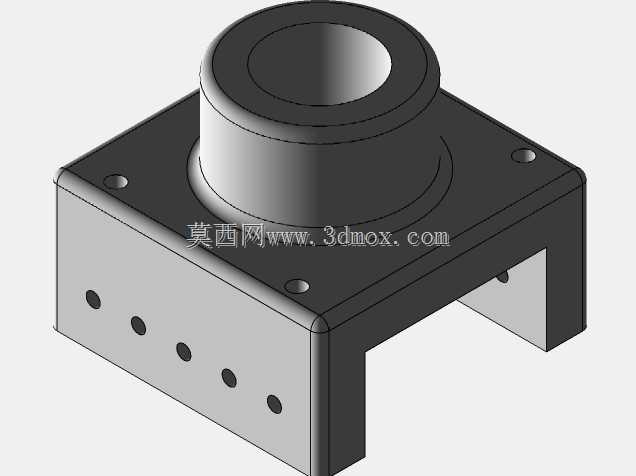

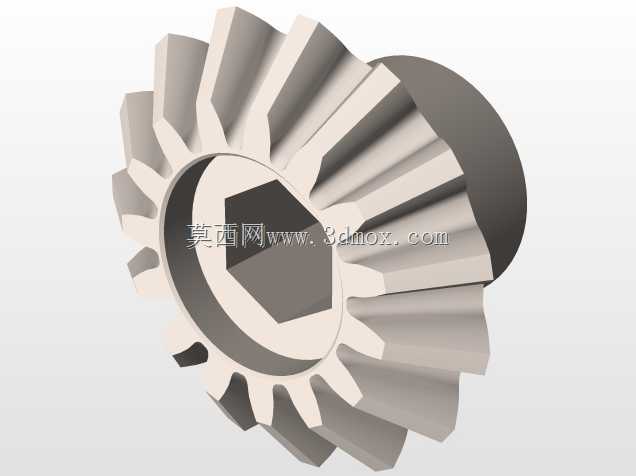

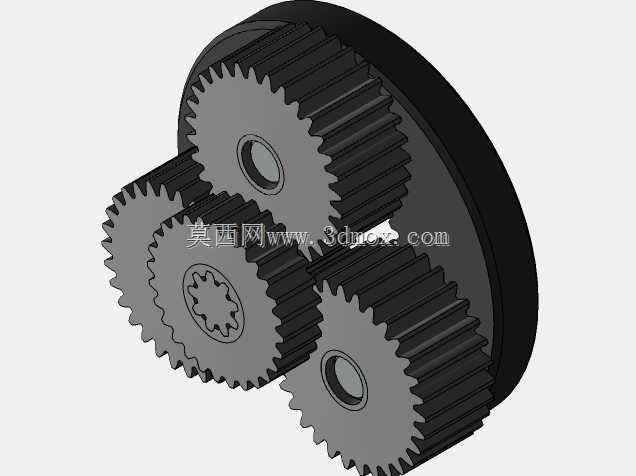

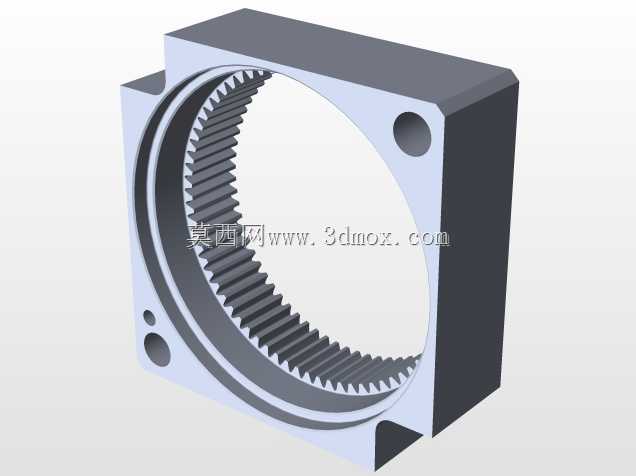

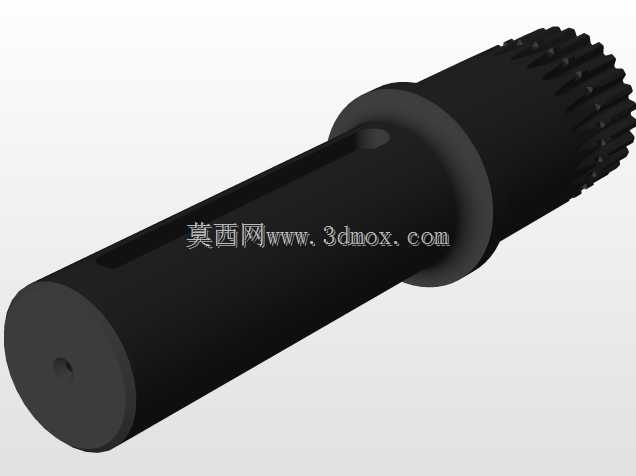

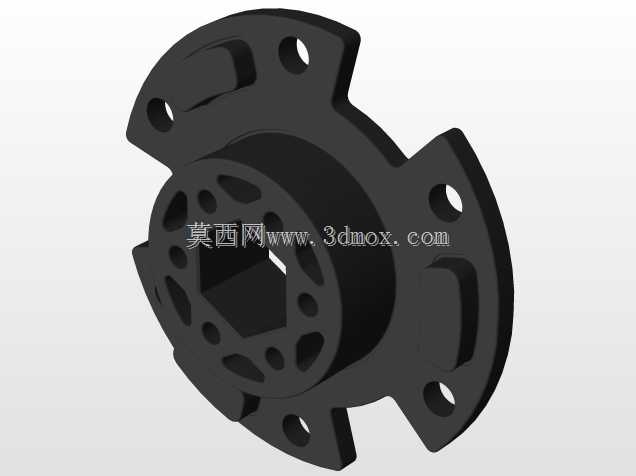

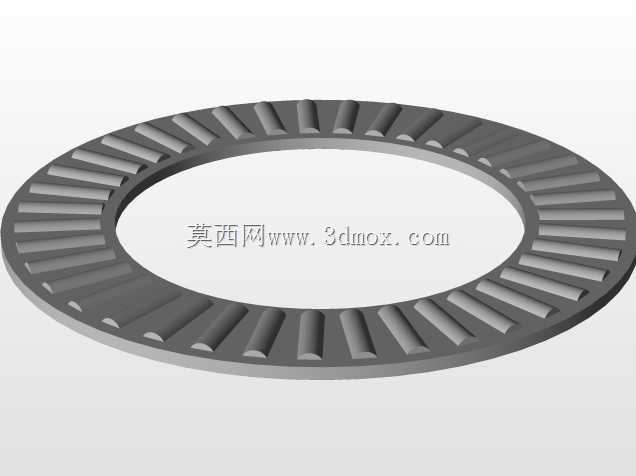

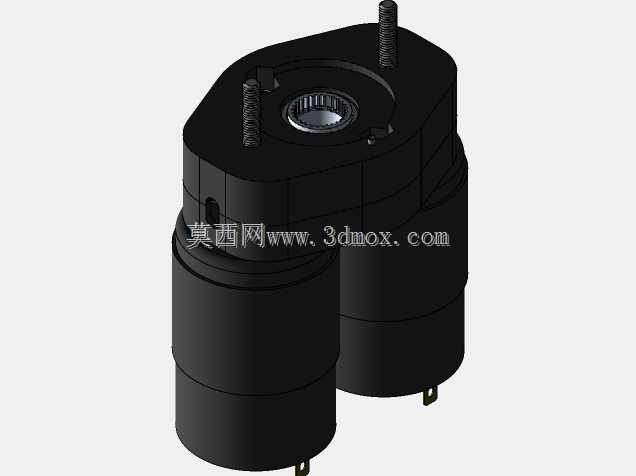

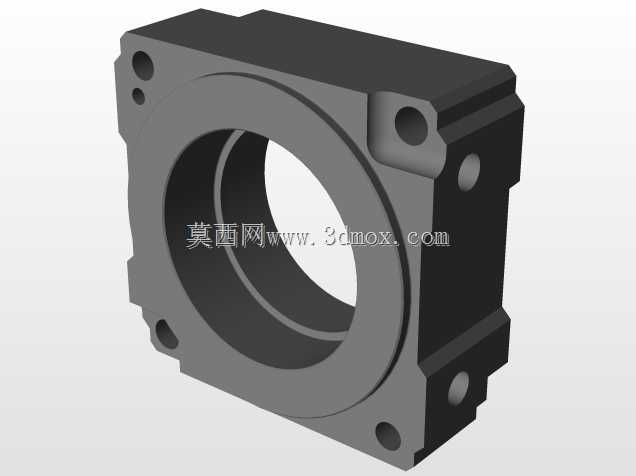

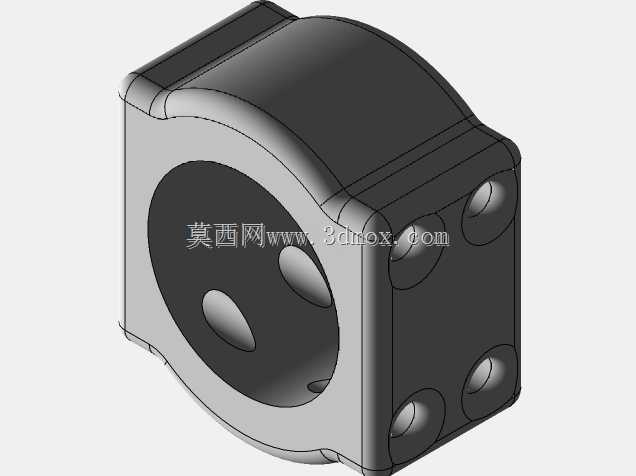

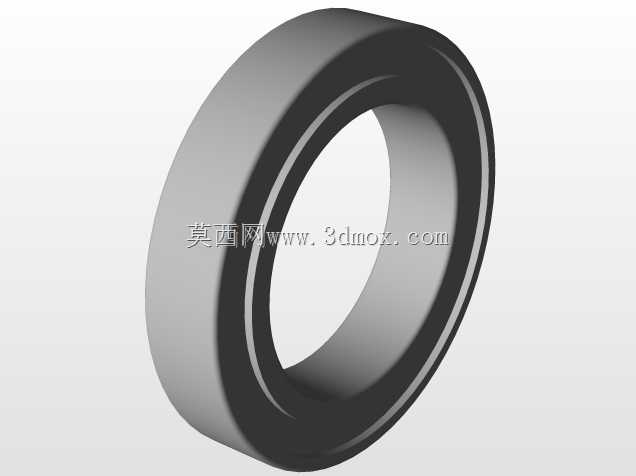

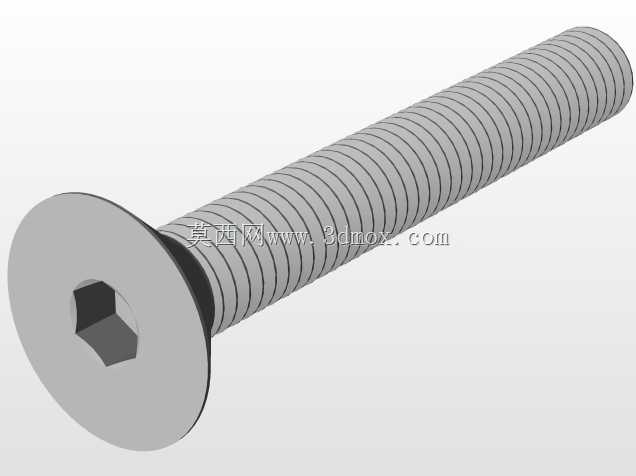

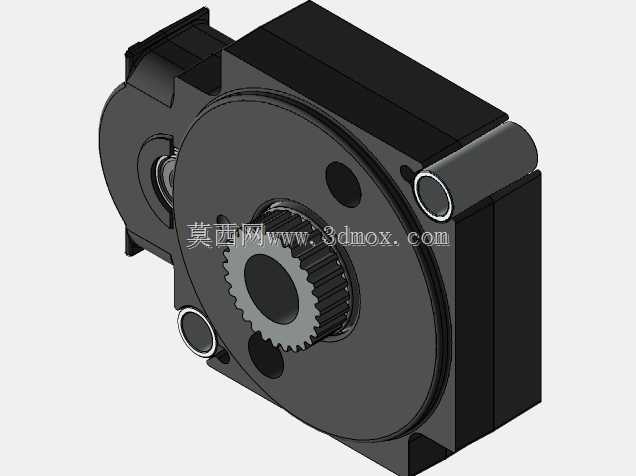

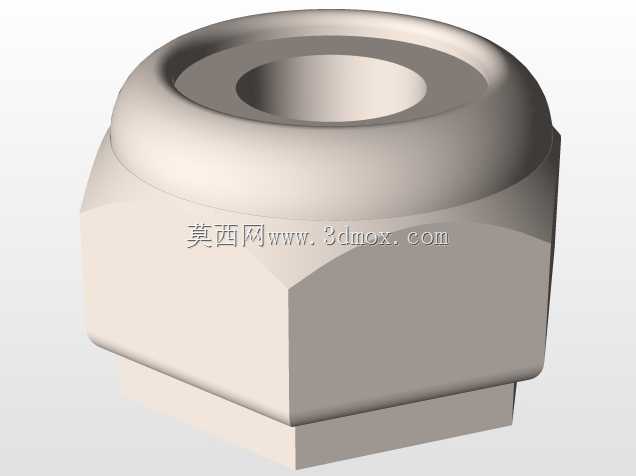

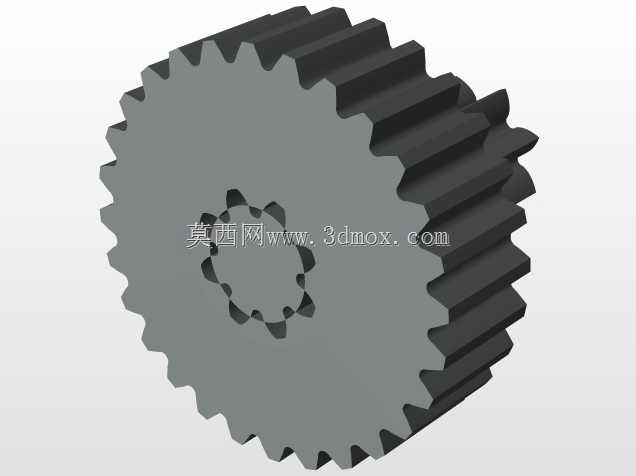

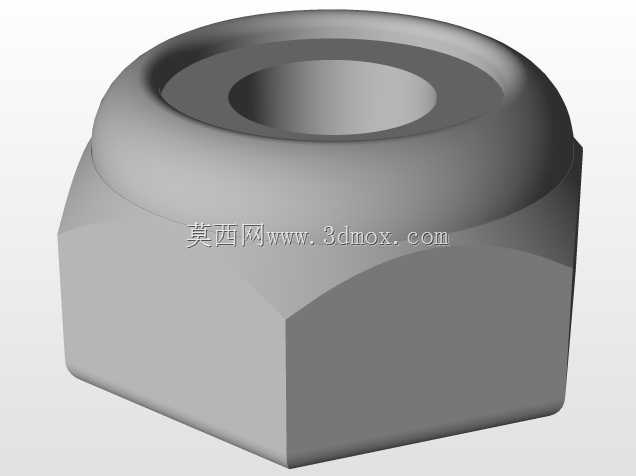

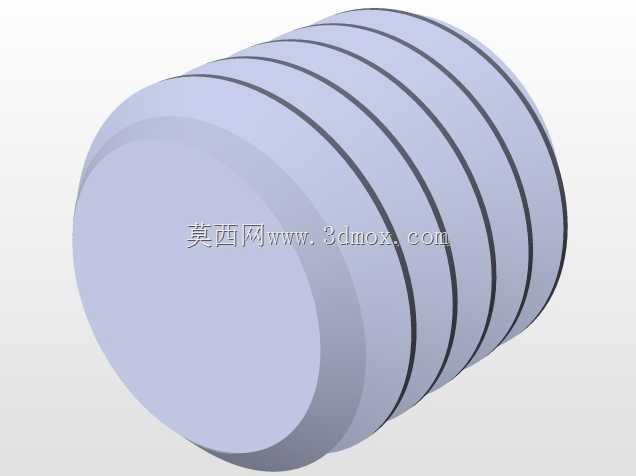

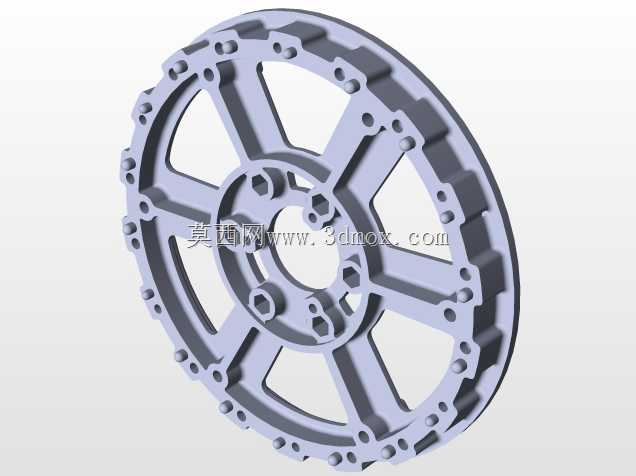

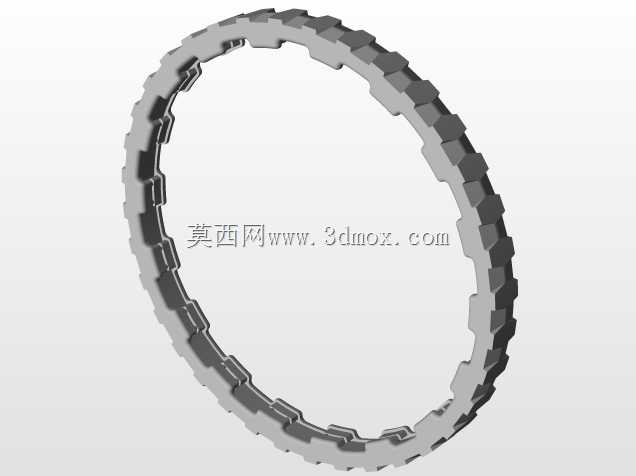

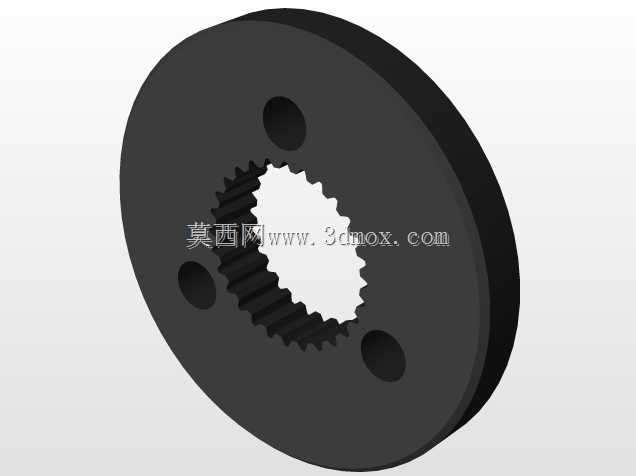

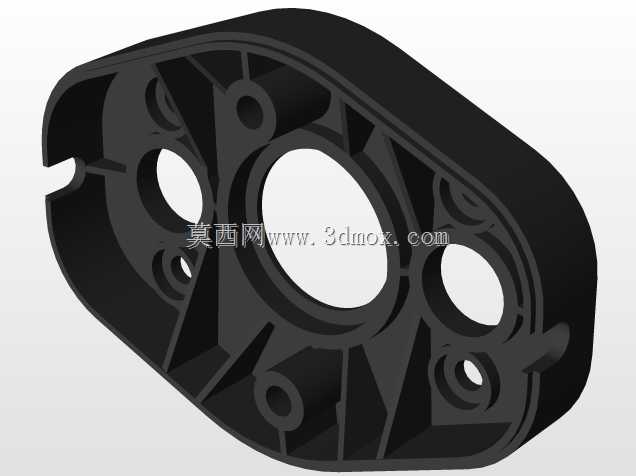

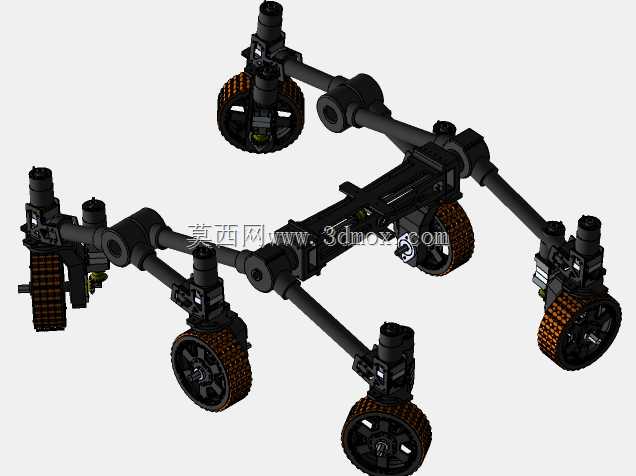

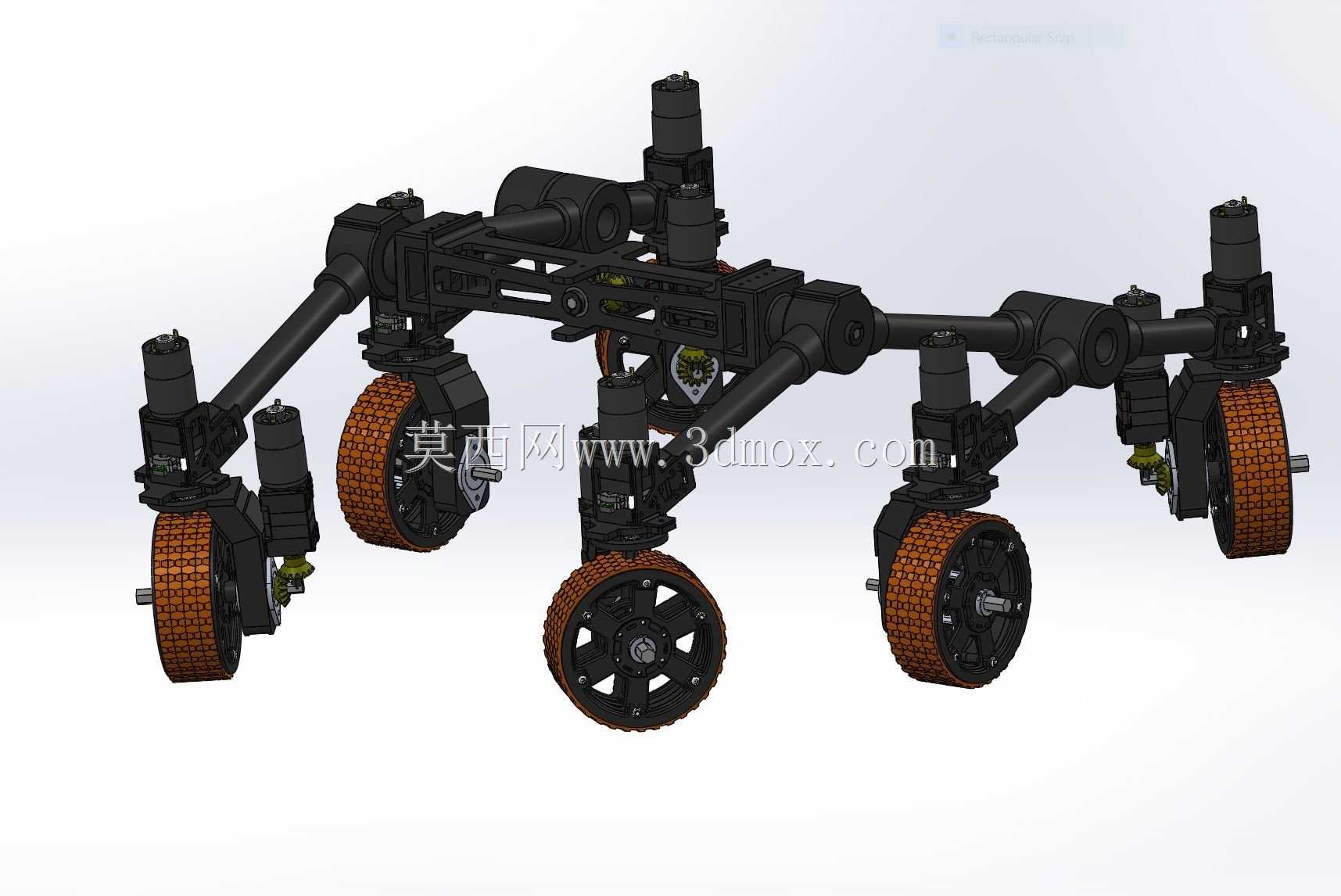

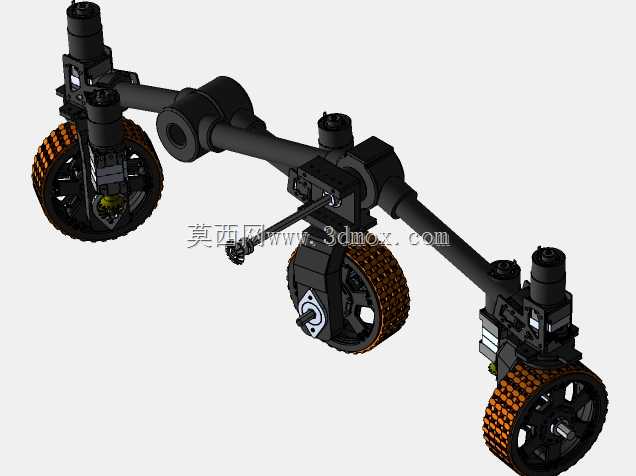

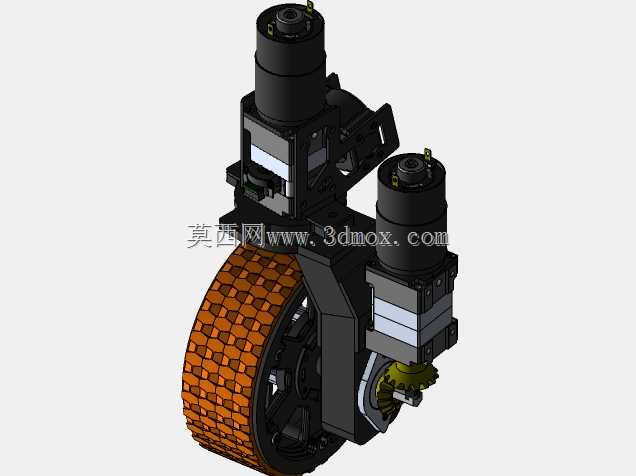

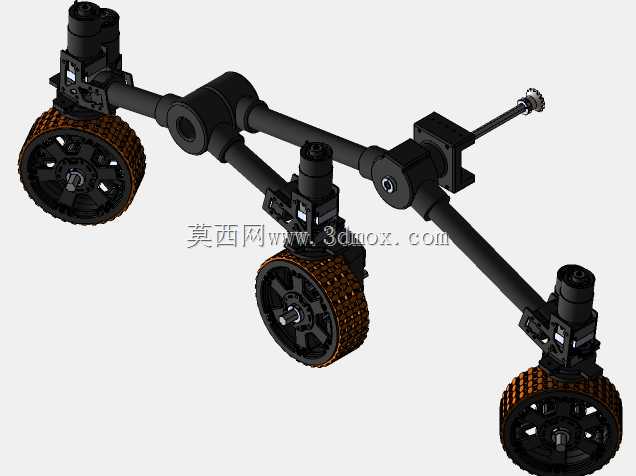

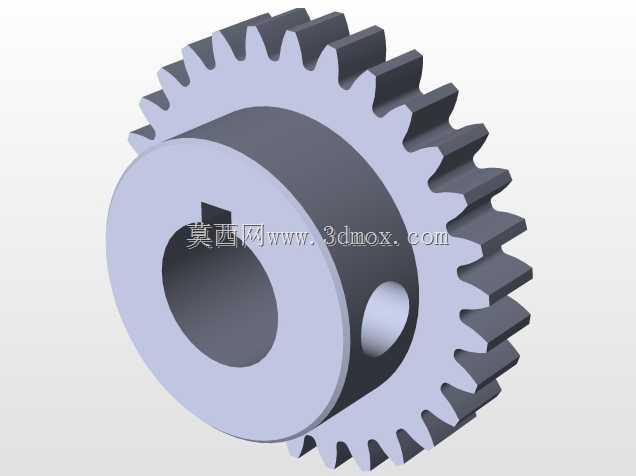

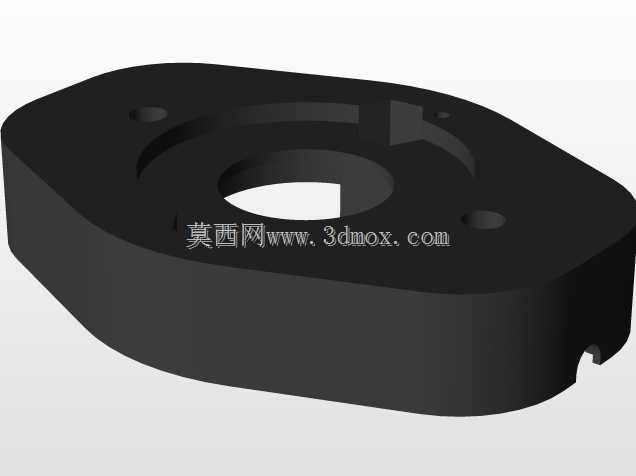

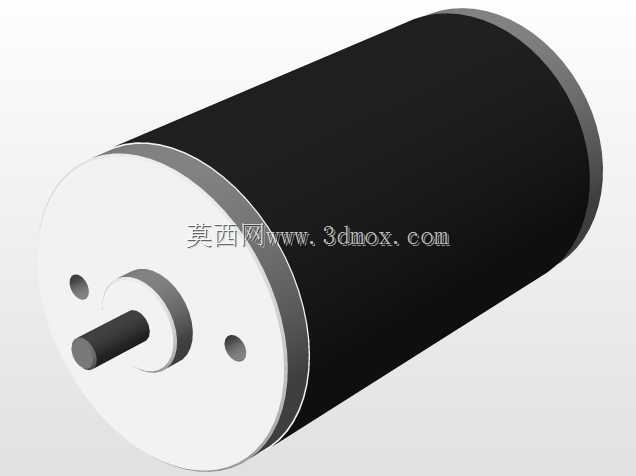

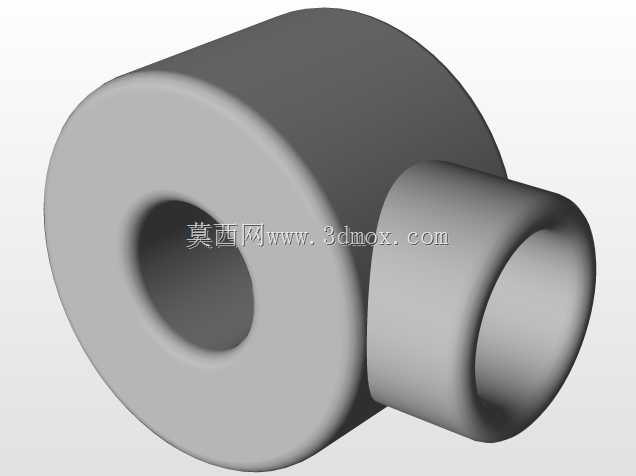

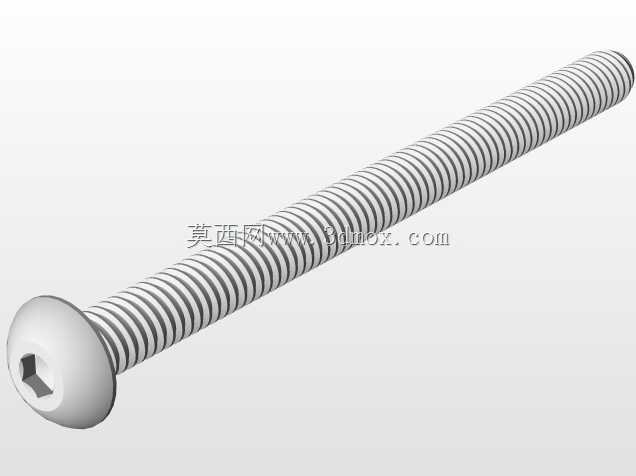

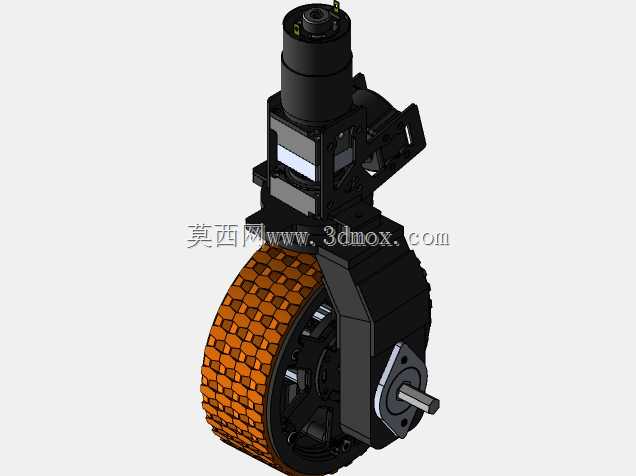

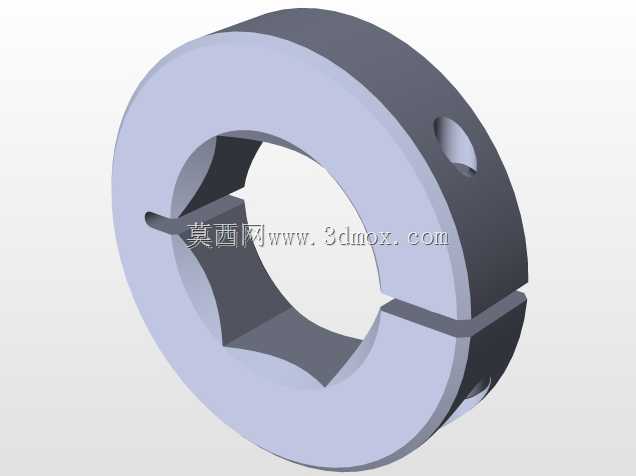

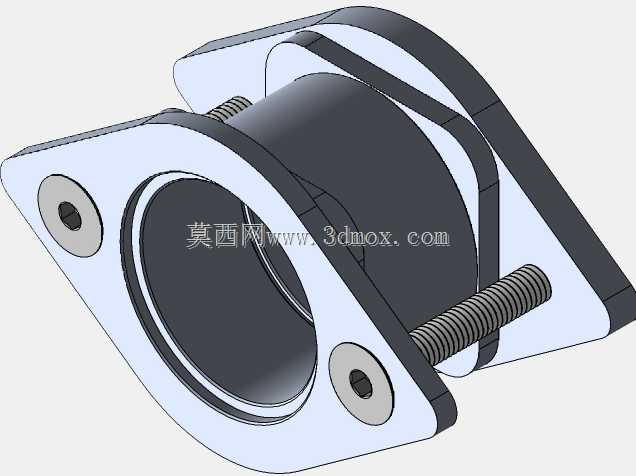

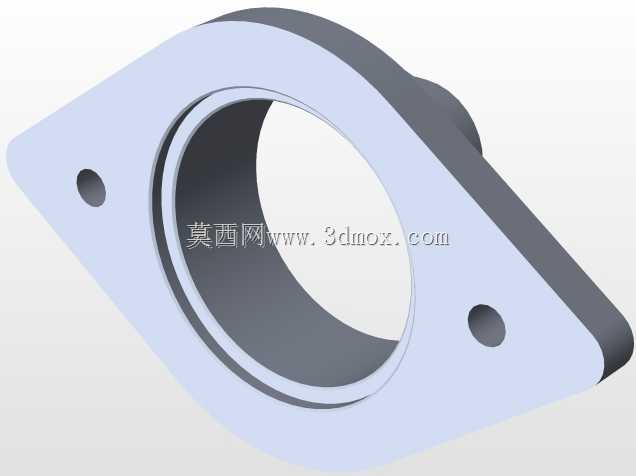

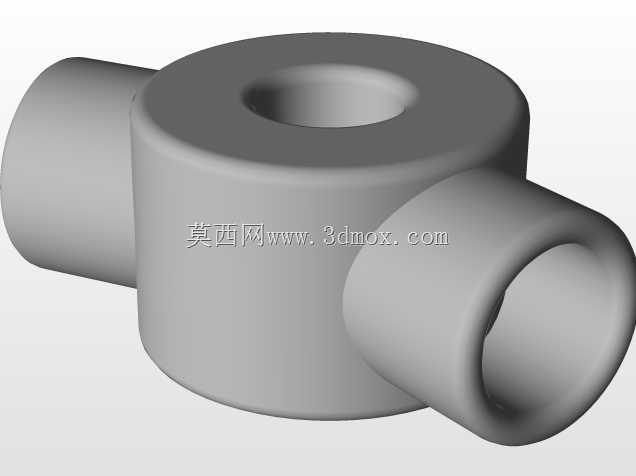

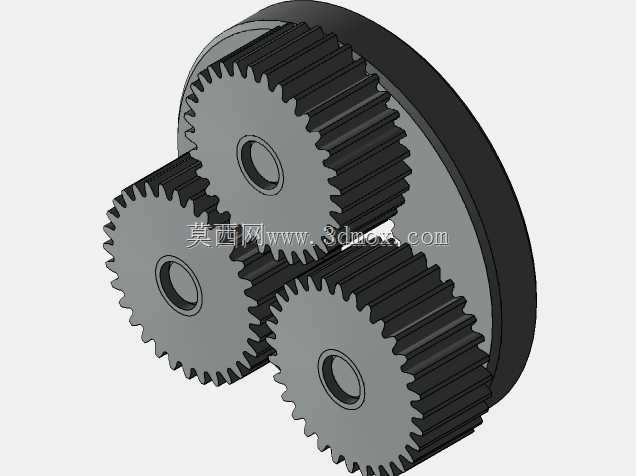

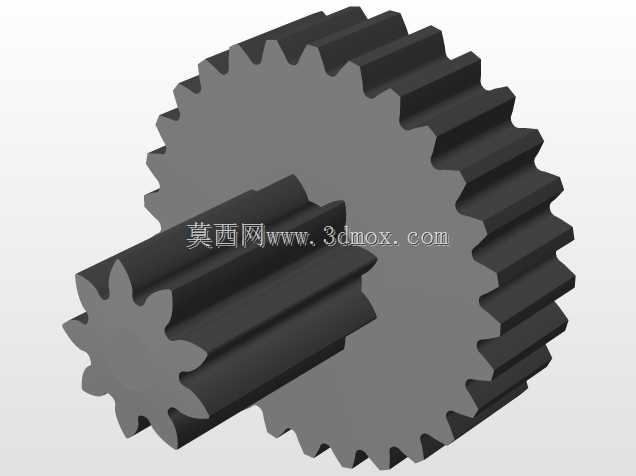

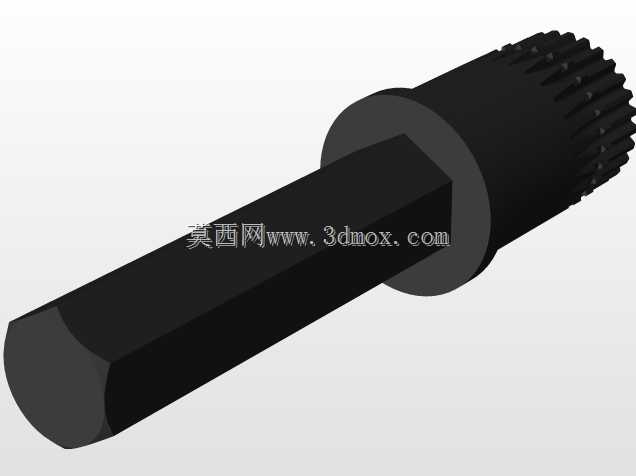

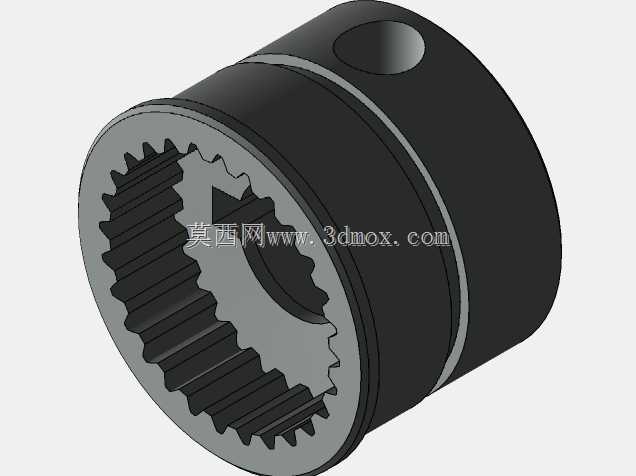

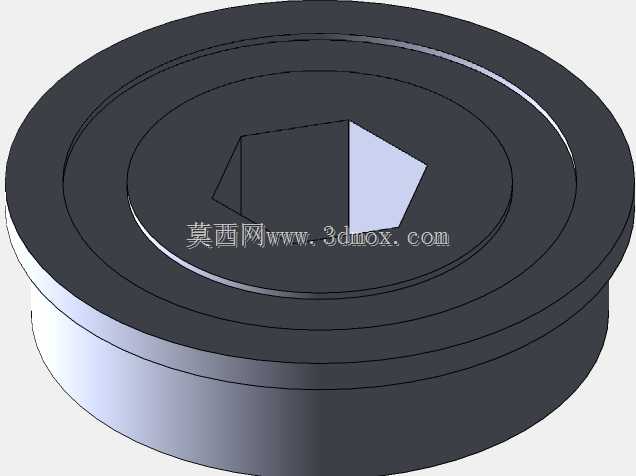

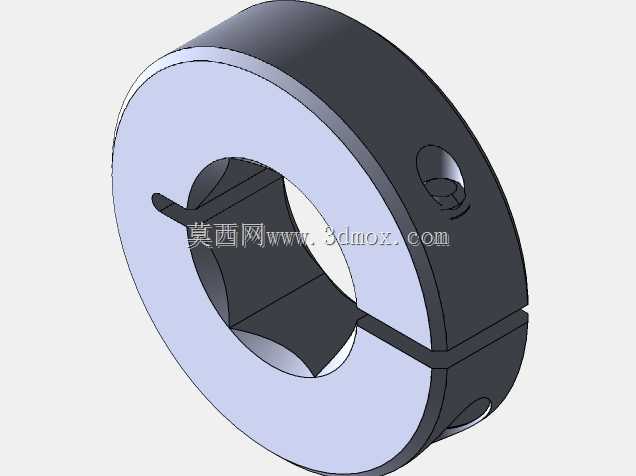

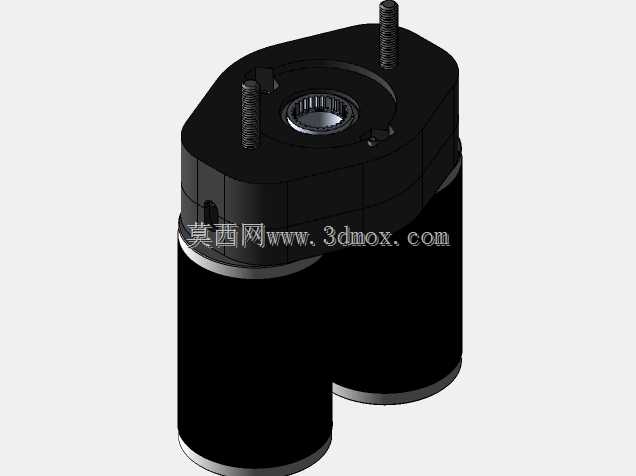

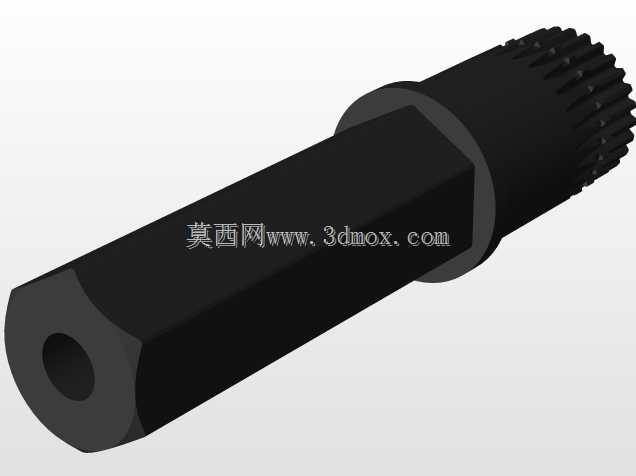

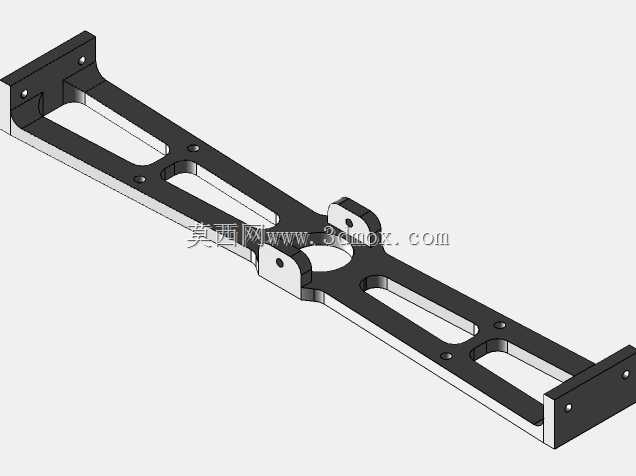

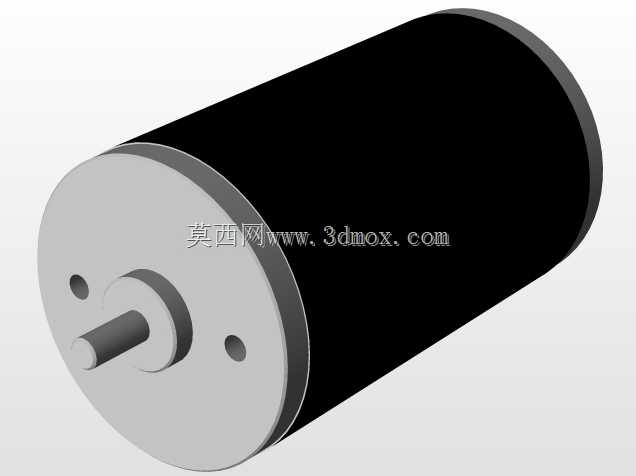

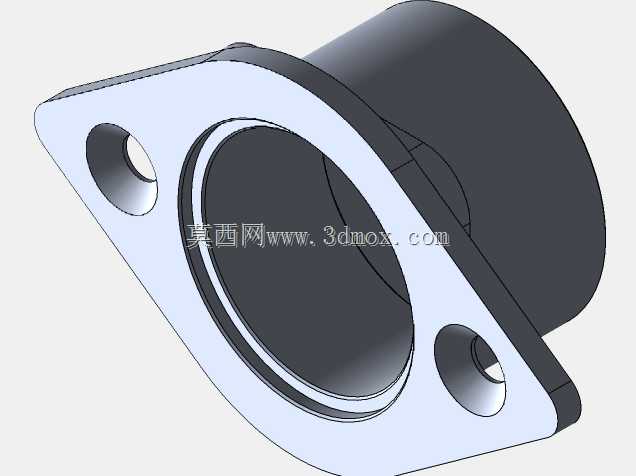

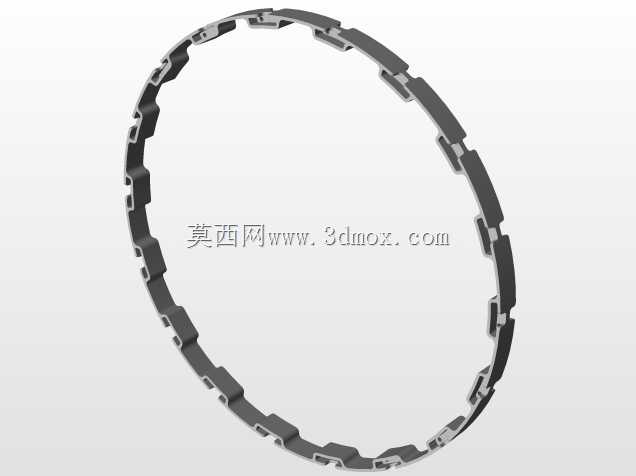

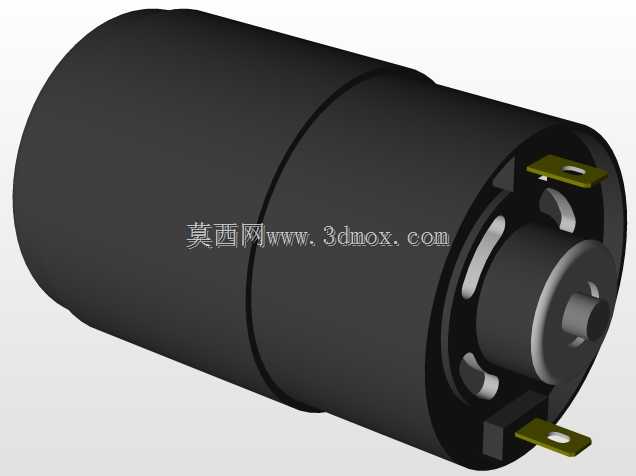

该结构主要面向FRC青少年机器人竞赛的移动机器人底盘开发场景，同时可作为小型探测类移动机器人、仿生越野移动平台的行走系统参考方案，核心用途是为轮式移动载体提供全地形自适应的行走支撑能力，在不平整路面、障碍跨越场景下保证所有轮组始终贴合接触面，避免单轮悬空导致的动力流失、车体侧倾失稳问题。整套悬架采用中心差速器搭配双侧摇臂转向架的核心布局，参考了地外天体探测车的悬架平衡逻辑，通过中心差速模块的力矩传递，将两侧摇臂的摆动行程进行耦合，当单侧轮组遇到凸起障碍抬升时，另一侧轮组会同步获得下压力补偿，始终保持车体的重心稳定，不会出现单侧翘头、侧翻的风险。每个摇臂末端集成独立轮组安装位，单侧摇臂可布置三个行走轮，所有轮组均支持绕自身轴心做至少180度的转向转动，既可以实现常规的差速转向，也能完成原地自旋、横向平移等特殊行走动作，适配竞赛场景下需要快速走位、避障、精准对位的任务需求。设计过程中优先考虑了轮组行程的冗余量，摇臂的摆动角度预留了足够的缓冲区间，在跨越高度不超过轮径三分之二的垂直障碍时，轮组可以顺着障碍轮廓逐步抬升，不会出现硬碰撞导致的结构卡滞；安装边界上，整套悬架的主体框架采用对称式布局，中心差速模块的安装孔位预留了通用的型材连接接口，可以直接适配标准规格的铝型材机器人底盘，不需要额外做转接件加工，双侧摇臂的轮轴安装位同轴度公差控制在0.1mm以内，保证轮组转动时不会出现偏磨、卡顿问题。结构上没有采用复杂的弹性阻尼元件，完全依靠机械结构的联动实现平衡效果，一方面降低了加工装配的难度，参赛学生可以通过常规的机加工、3D打印方式完成零件制作，另一方面也减少了易损部件，在高强度的竞赛对抗场景下不容易出现结构失效。轮组的转向转轴与摇臂主体做了集成设计，转向驱动件可以直接安装在摇臂的预留安装槽内，不需要额外设计转向支架，整体结构紧凑，不会占用过多的底盘内部空间，可以为电池、控制器、执行机构留出充足的安装位置。在越障性能上，六轮布局配合摇臂的摆动行程，可以让车体在30度以内的侧倾坡面上保持所有轮组接地，在通过连续起伏的颠簸路面时，中心差速结构会实时调整两侧摇臂的高度差，让车体始终保持接近水平的姿态，避免搭载的传感器、执行机构因为过度倾斜出现工作异常。
