带1HP电机集成的BSPF接口泵组结构

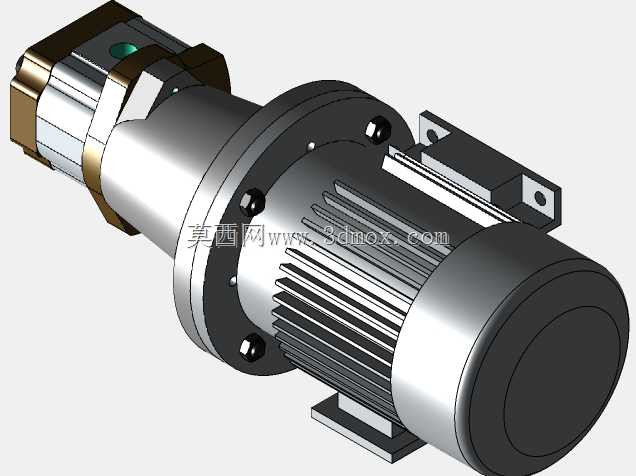

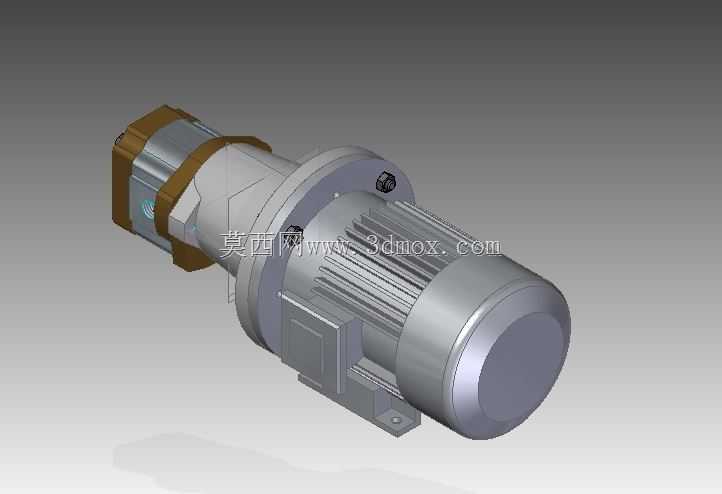

这款集成电机的泵组，主要面向中小流量的流体输送工况，常见于小型液压系统循环、工业设备冷却供液、轻型加工设备的润滑供油、小型化工流程的介质输送等场景，能够在无需额外搭建动力支架、单独选配联轴器的前提下，直接完成动力端与流体输送端的装配对接，大幅降低现场安装的适配工作量。从实际用途来看，该泵组将动力输出与泵体增压结构做了同轴集成，入口采用3/4"BSPF标准管螺纹接口，能够直接匹配同规格的英制流体管路，出口端与泵腔做了一体化铸造成型，减少了外接转接带来的泄漏风险，搭配1HP功率的电机组件，能够稳定输出适配中小管路的流体压力与流量，满足常规工业场景下的连续供液需求。在功能特性上，该泵组采用同轴直连的结构设计，取消了传统分体式泵组需要的联轴器、过渡安装座等额外部件，电机输出轴直接与泵腔内的叶轮/转子结构连接，传动路径更短，运行过程中的传动损耗更低，同时整机的振动控制表现更优，长时间连续运行时的结构稳定性更好。泵体与电机的连接法兰做了定位止口设计，装配时能够自动保证电机轴与泵腔的同轴度，降低装配偏差带来的轴封磨损、轴承偏载等问题，有效延长设备的整体使用寿命。从设计思路来看，该结构优先考虑了安装便捷性与空间利用率，将电机的安装脚座与泵体的支撑结构做了整合，整机仅需通过电机端的两个安装脚即可完成固定，无需为泵体额外设置支撑点。在安装边界上，整机沿电机轴向的总长度控制在紧凑范围内，径向最大尺寸为电机外壳的外径，安装时预留的操作空间仅需覆盖接线端与管路接口的操作余量即可，能够适配安装空间局促的设备内部集成场景，比如小型机床的润滑系统内置、紧凑型液压站的动力单元集成、移动工业设备的供液模块搭载等。入口的BSPF内螺纹接口位于泵体侧方，出口位置与入口呈对应角度布局，管路连接时无需额外弯折管路即可完成对接，进一步降低了管路布置的难度。泵体与电机的连接部位设置了密封结构，能够避免泵腔内的介质沿轴向渗漏到电机端，保护电机内部绕组不受流体侵蚀，适配输送常规工业润滑油、冷却水溶液、低粘度液压油等无强腐蚀性的流体介质，在常规工业环境下能够长期稳定运行，无需频繁拆解维护。
