1-2英寸BSPF接口水解油过滤装置

这款过滤装置主要适配液压系统、润滑系统的油液净化环节，在工程机械液压站、注塑机润滑回路、机床冷却供油系统中都能见到这类结构的应用，核心作用是截留油液中混入的金属磨屑、密封件老化碎屑、外界侵入的粉尘颗粒，避免杂质进入泵、阀、执行元件等精密配合副，造成配合面拉伤、节流孔堵塞、阀芯卡滞等故障，延长系统内元件的使用寿命，维持油液清洁度在系统要求的等级范围内。

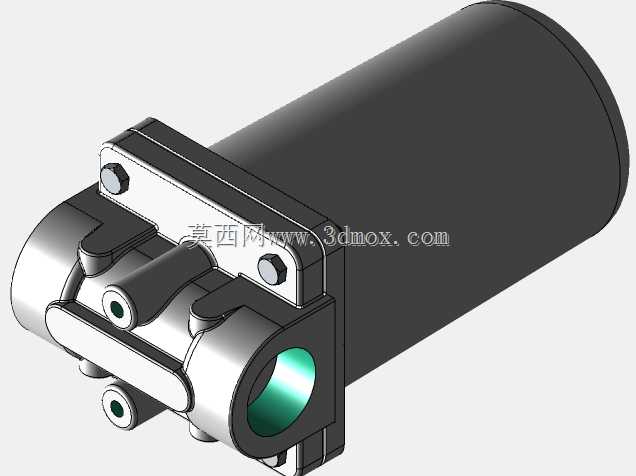

从结构设计来看，装置采用上装式滤筒结构，黑色筒体为滤腔容纳部分，内部可适配对应精度的折叠滤芯，端盖通过内六角螺栓与阀体基座紧固连接，这种快拆式的端盖设计，在更换滤芯时无需拆解周边管路，只需松开螺栓即可取出滤筒完成滤芯更换，大幅降低现场维护的操作难度与停机时长。基座部分集成了1-2英寸BSPF标准管螺纹接口，属于英制圆柱管螺纹，端面密封的形式适配多数工业液压、润滑管路的连接标准，无需额外加工转换接头即可直接对接同规格管路，减少管路连接的泄漏点。基座上还预留了两个小型接口，可用于连接压差发讯器或者取样阀，当滤芯堵塞到进出口压差达到设定阈值时，可通过外接发讯装置输出报警信号，提醒运维人员及时更换滤芯，也可通过取样接口提取进出油侧的油液样本，检测油液污染度变化情况。

安装边界上，该过滤器属于管路在线安装形式，接口轴线与滤筒轴线呈垂直布局，安装时需预留滤筒轴向的拆卸空间，满足更换滤芯时抽出滤筒的操作距离，同时基座的安装平面需保证与管路接口的同轴度，避免管路安装应力作用在过滤器壳体上，长期受力造成壳体变形或者密封面渗漏。设计过程中充分考虑了流体流道的平顺性，基座内部的流道采用圆弧过渡，避免直角拐角造成的局部压损过大，减少油液流经过滤器时的压力损失，降低系统的无用功耗。滤筒的壁厚设计兼顾了耐压能力与整体重量，可满足常规中低压液压系统的工作压力要求，外表面做了防锈处理，适配工业车间、户外设备等不同的使用环境，避免长期使用过程中壳体锈蚀影响结构强度。
