小型四轮越野代步车管式底盘结构设计

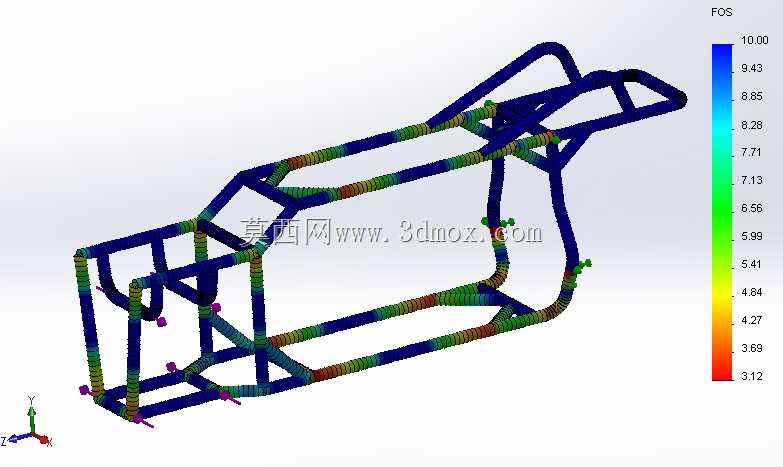

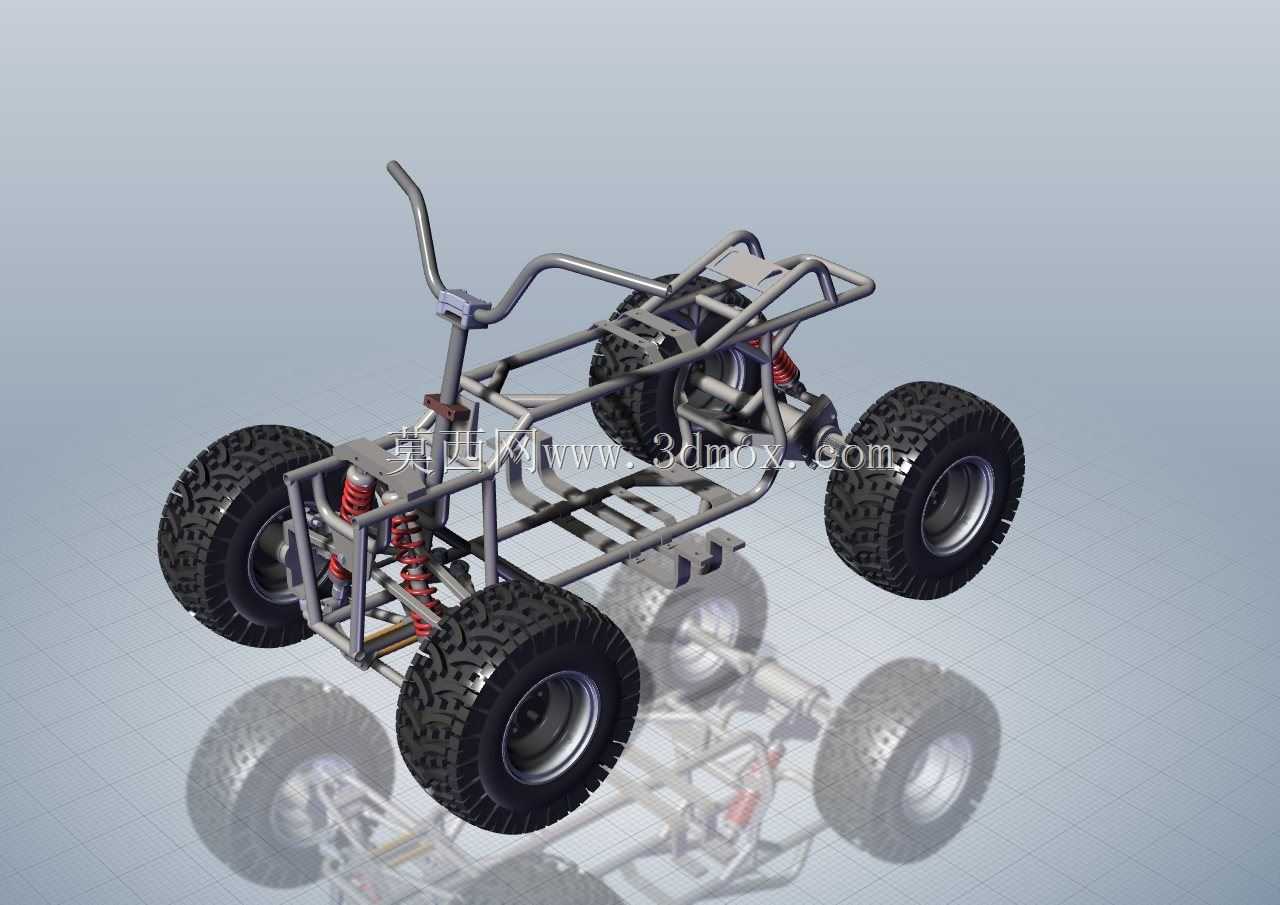

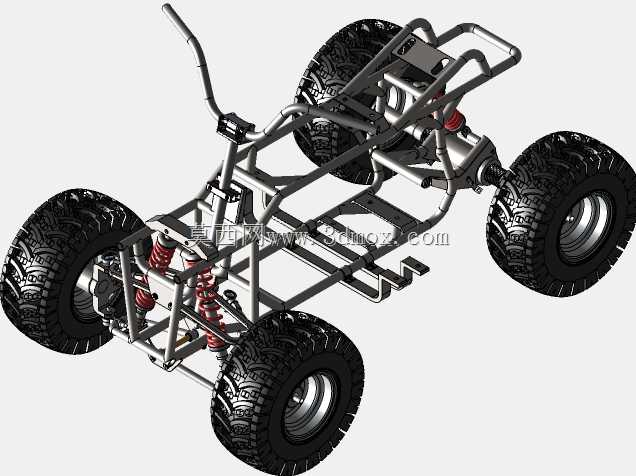

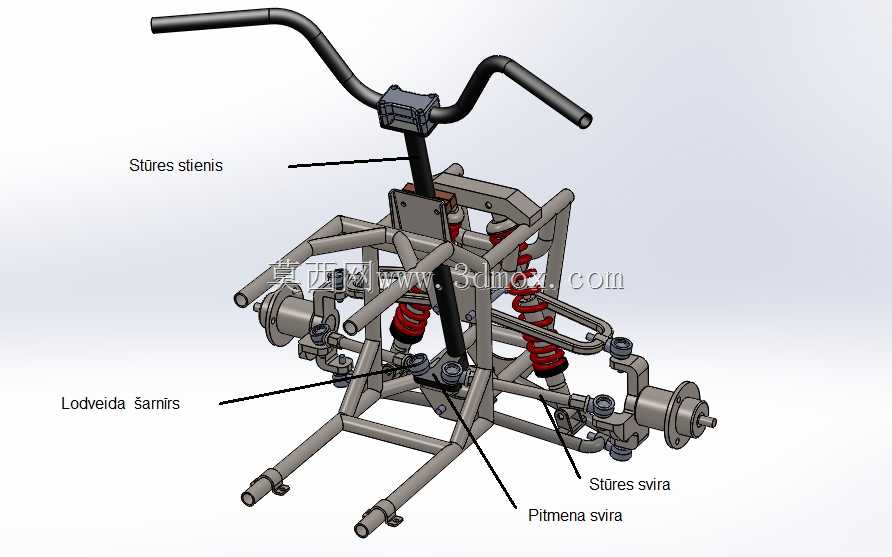

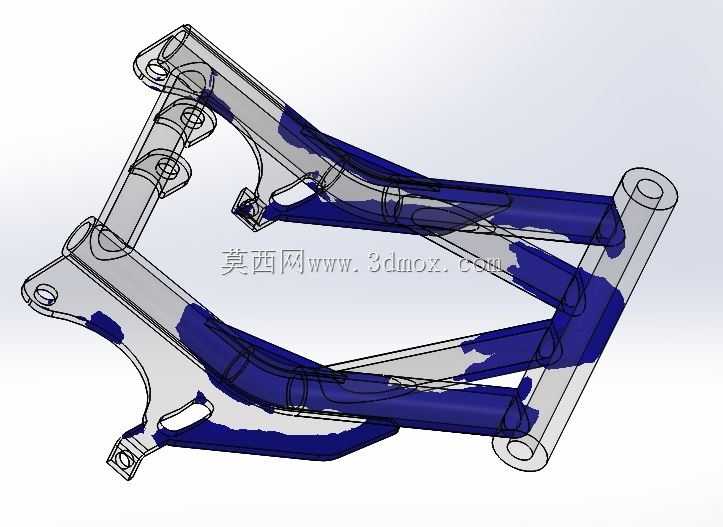

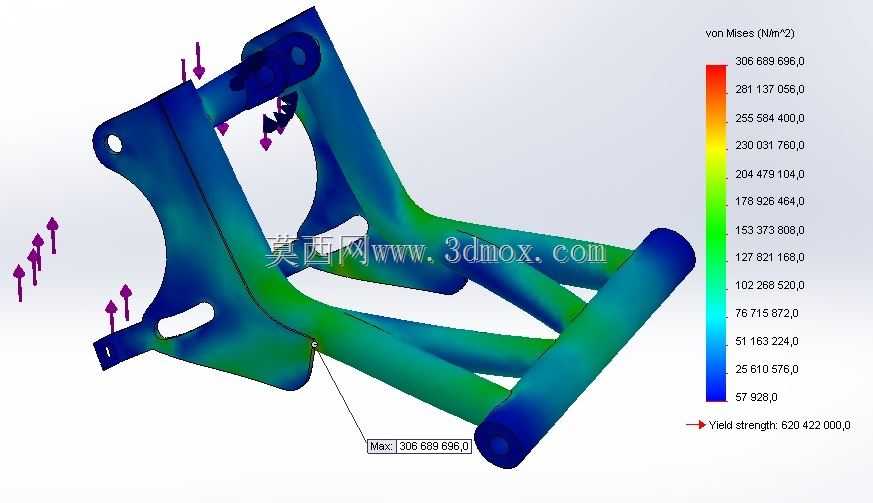

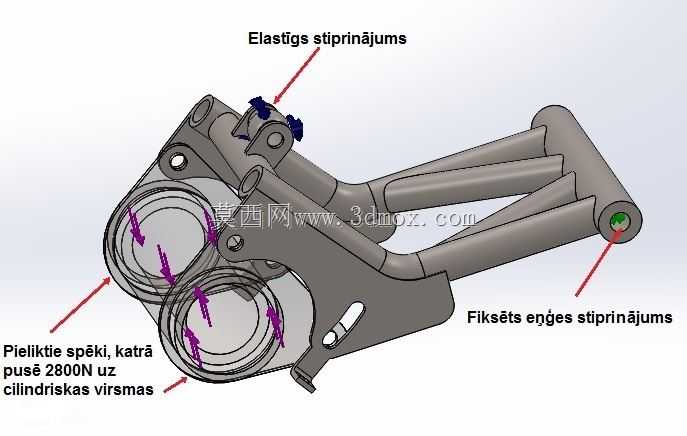

该底盘结构面向小型非道路四轮代步、休闲越野场景设计，可适配户外休闲骑行、园区短途通勤、复杂非铺装路面通行等使用需求，作为整车的核心承载基体，承担着动力单元、驾乘人员、行走转向系统的全部载荷传递功能，是四轮自行车类产品的核心结构部件。整体采用管式空间桁架结构设计，以标准圆形钢管作为主承载构件，通过合理的管材排布形成闭合受力框架，在控制整体自重的前提下保障车架的扭转刚度与弯曲强度，能够应对非铺装路面行驶时产生的交变冲击载荷，避免车架出现应力集中导致的结构失效。底盘前部集成转向操纵机构安装位，预留了车把转向柱的安装空间与转动行程边界，可适配把式转向操纵结构，转向传动路径短，操纵响应直接，符合小型四轮车的轻量化操纵需求。行走系统匹配大颗粒深花纹越野轮胎，搭配长行程螺旋弹簧减震器构成的独立悬架结构，前后悬架均预留了减震器的安装铰点与摆臂活动行程空间，能够在颠簸路面行驶时有效过滤路面冲击，提升驾乘过程的平顺性，同时大尺寸轮胎的接地面积更大，在松软、泥泞路面具备更好的通过性能，降低陷车风险。底盘中部预留了驾乘座椅、动力单元的安装平面与固定孔位，可根据使用需求适配电动驱动单元或者小型燃油动力单元，安装边界经过统一规划，不同动力方案无需对主车架进行额外切割修改即可完成适配，具备较好的改装拓展性。车架后部预留了传动机构、制动系统的安装空间，能够适配链传动、轴传动等不同传动形式，制动系统安装位可兼容碟刹、鼓刹等不同制动结构，满足不同配置版本的车型搭建需求。整体底盘的轮距、轴距参数经过合理匹配，既保障了低速行驶时的侧倾稳定性，又控制了整车的转弯半径，适合在狭窄的林间小道、园区道路灵活通行。在结构设计过程中，针对车架的关键受力节点进行了受力优化，管材衔接处采用平滑过渡的连接结构，避免直角焊接带来的应力集中问题，所有安装位的位置精度均按照装配公差要求进行匹配，能够保障各系统部件装配后的同轴度与位置度，减少后期装配调试的工作量，同时管式车架的开放式结构也便于后期的维护检修，各部件的拆装操作无需拆解主车架结构即可完成，大幅降低了日常维护的难度。
